Краткое резюме
Чтобы узнать, открыт или закрыт клапан, нужно больше, чем просто смотреть на ручку. Операторы должны подтвердить тип клапана, направление рукоятки, положение штока, движение диска или затвора, местный индикатор, обратную связь привода, реакцию потока и порядок работы на месте, прежде чем принимать решения в критических системах.
Вступительный сценарий: Знакомый момент на площадке
Вы стоите перед трубопроводом.
Нет этикетки. Никакого рисунка.
Оператор насоса спрашивает: «Этот клапан открыт?»
Вы колеблетесь.
Именно в этот момент неопределенности понимание работа промышленной арматуры имеет большее значение, чем люди признают.
Болевые точки пользователя
Ручки клапанов не всегда очевидны
Не все дескрипторы следуют одной и той же логике. Неправильное предположение может привести к отключению системы или затоплению комнаты.
Различные типы клапанов ведут себя по-разному
A шаровой кран открыт-закрыт позиция отличается от задвижка открыта-закрыта положение, а дроссельные заслонки добавляют еще больше путаницы.
Отсутствующие или поврежденные индикаторы
В старых системах индикаторы состояния клапанов может отсутствовать, быть закрашенным или сломанным.
Практические решения и четкие правила
✅ Решение 1: понять правила направления ручки
Для задвижек с выдвижным штоком поднятый шток обычно указывает на то, что клапан открыт, а опущенный шток обычно указывает на то, что клапан закрыт. Для задвижек с невыдвижным штоком используйте индикатор положения, количество оборотов, индикатор редуктора, обратную связь привода или эксплуатационные данные на месте.
✅ Решение 2. Сначала определите тип клапана
Прежде чем оценивать позицию, убедитесь, что это шар, задвижка, шаровой кран или дроссельная заслонка. Каждый следует своей логике.
✅ Решение 3. Проверьте индикаторы расхода и механические индикаторы.
Многие промышленные клапаны имеют стрелки, штоки или индикаторы положения, которые четко показывают направление потока клапана и статус.
Типичные сценарии
Типичный сценарий: Шаровой клапан в линии охлаждения
Перпендикулярная ручка стандартного двухходового шарового крана обычно указывает на закрытое, а не на полуоткрытое положение. Если в линии нет потока, проверьте направление ручки, метку клапана, давление на выходе и был ли изменен ограничитель ручки.

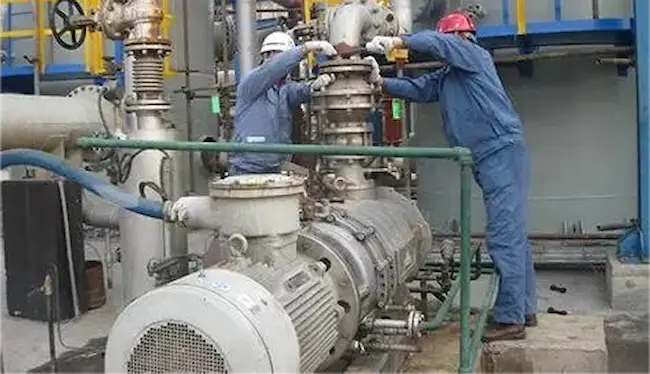

Типичный сценарий 2: Растущий ствол Задвижка на линии огня
Поднятый шток может указывать на движение открытия, но коррозия, мусор, повреждение штока или заклинивание диска могут помешать полному потоку. Критические линии пожарной безопасности и безопасности должны быть проверены и испытаны в соответствии с процедурой, установленной на объекте.
Общие правила открытого и закрытого положения клапана
| Тип клапана | Общий индикатор открытия | Общий индикатор закрытия | Важное предостережение |
|---|---|---|---|
| Шаровой кран | Ручка обычно параллельна трубе | Ручка обычно перпендикулярна трубе | Применяется в основном к стандартным ручным двухходовым шаровым кранам. |
| Задвижка | Выдвижной шток поднят или индикатор показывает открытое положение. | Подъемный шток опущен или индикатор показывает закрыто | Клапанам с невыдвижным штоком необходим индикатор или счетчик оборотов. |
| Шаровой клапан | Шток/диск поднят с седла | Шток/диск посажен | Частичное открытие характерно для дросселирования. |

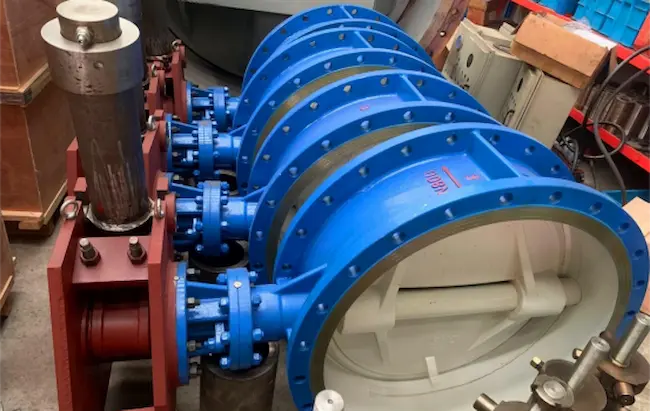

| Поворотный клапан | Диск параллелен потоку, индикатор открыт | Диск перпендикулярен потоку, индикатор закрыт. | Используйте пластину рычага, индикатор коробки передач или привода. |
| Обратный клапан | Открывается автоматически с прямым потоком | Автоматически закрывается при обратном потоке | Не может рассматриваться как ручные запорные клапаны. |
| Приводной клапан | Открытая обратная связь/локальный индикатор | Закрытая обратная связь/локальный индикатор | Обратная связь должна соответствовать фактическому ходу клапана. |
⚠️ Всегда проверяйте направление потока клапана маркировка, если таковая имеется.
Тенденции отрасли и понимание рынка
В современных промышленных системах все чаще используются:
-
Клапаны с визуальные индикаторы положения
-
Автоматические клапаны с электрической обратной связью
-
Ручки с цветовой кодировкой для более быстрой идентификации.
В Клапан Vcore, мы наблюдаем растущий спрос на клапаны, предназначенные для устранения двусмысленности в положение клапана открытое или закрытое, особенно в критически важных для безопасности средах.
Советы по передовой практике
-
Никогда не полагайтесь только на положение ручки в критических системах.
-
Всегда проверяйте индикатор состояния клапана если присутствует
-
Четко промаркируйте клапаны во время ввода в эксплуатацию.
-
Если вы не уверены, изолируйте и сбросьте давление перед тестированием.
Эти привычки предотвращают дорогостоящие ошибки.
Заключение
Правильная идентификация положения клапана должна сочетать распознавание типа клапана, направления ручки, движения штока или диска, местных индикаторов, обратной связи привода, реакции потока и процедур безопасности на месте. В критически важных системах никогда не полагайтесь только на один визуальный сигнал.
Часто задаваемые вопросы — общие вопросы об открытом и закрытом положении клапана
В1: Всегда ли параллельная арматура открыта?
Нет. Для большинства стандартных ручных двухходовых шаровых кранов и многих четвертьоборотных кранов ручка, параллельная трубе, обычно указывает на открытое положение. Для клапанов других типов, приводных клапанов, трехходовых клапанов или модифицированных рукояток подтвердите конструкцию клапана и индикатор.
Вопрос 2: Как узнать, открыт ли задвижка?
Для задвижки с выдвижным штоком поднятый шток обычно указывает на открытое положение. Для задвижки с невыдвижным штоком проверьте индикатор положения, количество оборотов маховика, индикатор коробки передач или обратную связь привода.
Вопрос 3: Может ли клапан быть частично открыт без явных признаков?
Да. Поврежденные ручки, неправильная сборка, мусор, коррозия, повреждение седла, несоосность привода или внутреннее заклинивание могут привести к тому, что клапан будет казаться открытым или закрытым, в то время как внутренний запорный элемент не находится в ожидаемом положении.
В4: Надежны ли стрелки на клапанах?
Стрелки потока показывают предполагаемое направление потока через клапан. Сами по себе они не подтверждают, открыт или закрыт клапан. Положение клапана должно быть подтверждено по рукоятке, штоку, диску, индикатору положения, обратной связи привода или фактическому состоянию процесса.
Вопрос 5: Какой самый безопасный способ подтвердить состояние клапана?
Для некритических систем проверьте тип клапана, ручку/шток/индикатор и реакцию технологического процесса. Для критически важных или опасных систем перед проверкой или обслуживанием следуйте процедуре эксплуатации или блокировки/маркировки на объекте.
