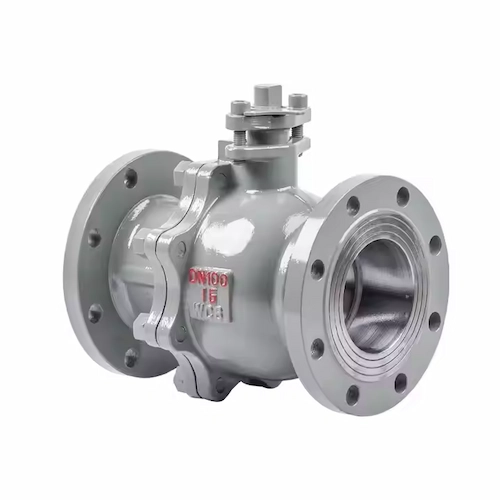

Шаровой клапан с жестким уплотнением
Обзор продукта
Шаровой кран с жестким уплотнением разработан для требовательных промышленных применений, где требуются высокие характеристики уплотнения, долговечность и устойчивость к высоким температурам и коррозии. Он принимает уплотнение металл-металл конструкция с плавающим или фиксированным шариком, обеспечивающая превосходные огнестойкие и антистатические свойства. С компактная структура, низкий крутящий моменти надежное отключение, он идеально подходит для суровых условий в нефтехимическая, электроэнергетическая, металлургическая и другие системы высокого давления и высокой температуры..
Ключевые особенности
-
Уплотнение «металл-металл»: Обеспечивает отличную герметизацию при высоких температурах и давлениях.
-
Самозатягивающаяся конструкция: В конструкции используются пластинчатые или цилиндрические пружины для поддержания постоянной силы уплотнения.
-
Работа с низким крутящим моментом: Разработан для низкого трения, легкого ручного или автоматического срабатывания.
-
Огнестойкий и антистатический: Обеспечивает безопасность в легковоспламеняющихся и взрывоопасных средах.
-
Длительный срок службы: Твердая поверхность уплотнения противостоит износу и продлевает срок службы.
-
Гибкие режимы вождения: Доступен с ручным, червячным, пневматическим и электрическим приводом.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Номинальный диаметр (DN) | 15 – 200 мм / ½” – 8″ |
| Номинальное давление | Ру1,6 – 4,0 МПа |
| Температурный диапазон | -28°С ~ 400°С |
| Способ вождения | Ручной, червячный, пневматический, электрический |
| Применимые носители | Вода, пар, масло, кислота, щелочь, угольный порошок |
| Стандарт дизайна | ГБ12237 |
| Стандартный размер | ДЖБ79, ГБ9113, ХГ20592 |
| Стандарт структуры | ГБ12221 |
| Проверка и испытание | ГБ/T13927, JB/T9092 |
Материалы для основных частей
| Название детали | Код | C | P | R |
|---|---|---|---|---|
| Тело | – | ВКБ | ЗГ1Кр18Ни9Ти | ЗГ1Кр18Ни12Мо2Ти |
| Мяч | – | 2Кр13 | 1Кр18Ни9Ти | 1Cr18Ni12Mo2Ti |
| Стебель | – | 2Кр13 | 1Кр18Ни9Ти | 1Cr18Ni12Mo2Ti |
| Уплотнительное кольцо | – | Специальный твердеющий материал | ||
| Упаковка | – | Углеродное волокно/ПТФЭ/Графит |
Таблица основных размеров и веса (отдельные модели)
| DN | L | D | Д1 | Д2 | b | Z-Φd | H (Ручной) | H (электрический) | Д0 |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2-Φ14 | 60 | 200 | 345 |
| 25 | 150 | 115 | 85 | 65 | 16 | 2-Φ14 | 80 | 230 | 390 |
| 50 | 180 | 165 | 125 | 100 | 18 | 4-Φ18 | 150 | 295 | 490 |
| 80 | 220 | 200 | 160 | 135 | 20 | 4-Φ18 | 230 | 370 | 600 |
| 100 | 250 | 220 | 180 | 155 | 22 | 8-Φ18 | 270 | 415 | 700 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-Φ23 | 340 | 542 | 850 |
Функции и преимущества
-
Металлическое жесткое уплотнение: Идеально подходит для систем, подверженных эрозии, коррозии и высоким температурам.
-
Широкая средняя совместимость: Работает с водой, маслом, паром, кислотами, щелочами и даже порошками или твердыми частицами.
-
Низкий рабочий крутящий момент: Механизм плавного вращения позволяет легко открывать/закрывать.
-
Несколько вариантов срабатывания: Подходит для различных сценариев автоматизации.
-
Взрывозащита: Антистатические и огнестойкие функции обеспечивают эксплуатационную безопасность.
-
Работа без утечек: Разработан для нулевой утечки при номинальном давлении.
Приложения
Шаровой кран с жестким уплотнением широко используется в:
-
Нефтехимическая промышленность: Для транспортировки нефти, газа и высокотемпературных жидкостей.
-
Электростанции: В системах пара высокого давления и питательной воды.
-
Металлургия и горное дело: Для контроля абразивных сред или сред с высоким содержанием твердых частиц.
-
Химическая обработка: В системах управления потоками агрессивных сред.
-
Целлюлозно-бумажная промышленность: Эффективно справляется с высокотемпературными потоками, содержащими твердые частицы.
