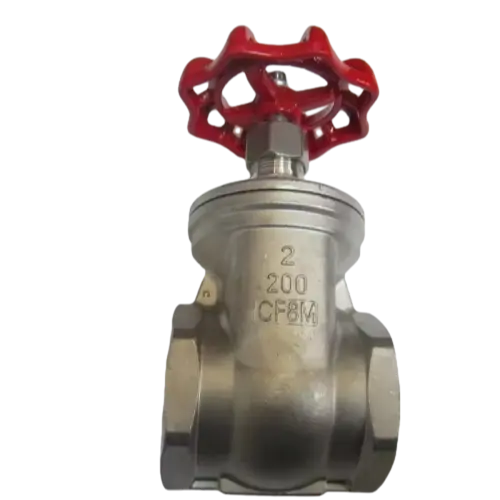

Задвижка с резьбой
Обзор производства
The Задвижка с резьбой от Vcore Valves разработан для надежного регулирования расхода в широком спектре применений. Благодаря своей простой и прочной конструкции этот клапан обеспечивает превосходные герметизирующие свойства как для включения/выключения, так и для изоляции. Резьбовое соединение позволяет легко устанавливать его в трубопроводы без необходимости сварки, что делает его экономически выгодный выбор для различного промышленного применения.
Ключевые особенности
-
Резьбовое соединение: Обеспечивает надежную и экономичную установку без необходимости сварки.
-
Плавная работа ворот: Точно обработанные ворота для легкого открытия и закрытия.
-
Прочная конструкция: Изготовлено из высокопрочных материалов, устойчивых к коррозии и износу.
-
Превосходное уплотнение: Варианты упругого седла или седла типа «металл по металлу» обеспечивают плотное закрытие.
-
Широкий диапазон размеров: Доступны различные размеры для удовлетворения ваших эксплуатационных требований.
-
Компактный и эффективный: Компактная конструкция, подходящая для установки в ограниченном пространстве.
-
Минимальное обслуживание: Простая конструкция с небольшим количеством движущихся частей снижает потребность в техническом обслуживании.
-
Устойчивость к высокому давлению и температуре: Справляется с широким диапазоном условий эксплуатации без ущерба для производительности.
Технические характеристики
| Товар | Описание |
|---|---|
| Тип клапана | Задвижка с резьбой |
| Активация | Ручной (маховик) или пневматический (опционально) |
| Корпус клапана | Углеродистая сталь, нержавеющая сталь, чугун |
| Материал ворот | Нержавеющая сталь (304, 316), легированная сталь |
| Материал сиденья | EPDM, PTFE, металл (нержавеющая сталь) |
| Номинальное давление | PN10/PN16/PN25 (выше по запросу) |
| Температурный диапазон | от -20°C до +200°C (в зависимости от материала седла) |
| Диапазон размеров | Ду15–Ду300 (1/2″–12″) |
| Тип подключения | Резьбовые (BSPT, NPT, BSPP) |
| Тип уплотнения | Эластичное уплотнение, металлическое седло |
| СМИ | Вода, нефть, газ, пар, суспензии, химикаты |
| Опции управления | Ручное управление (стандартно), пневматическое (опционально) |
Основные размеры и вес
| Ду (мм) | Д (мм) | В (мм) | Ш (мм) | Вес (кг) |
|---|---|---|---|---|
| 15 | 100 | 120 | 60 | 2.5 |
| 25 | 120 | 140 | 80 | 4 |
| 40 | 140 | 160 | 90 | 7 |
| 50 | 160 | 180 | 110 | 10 |
| 80 | 200 | 230 | 150 | 15 |
| 100 | 220 | 260 | 170 | 25 |
| 150 | 280 | 300 | 210 | 40 |
| 200 | 320 | 350 | 240 | 60 |
Функция
The Задвижка с резьбой Функционирует за счет использования резьбового штока, который перемещает затвор внутрь и наружу канала потока, обеспечивая надежную изоляцию потока. Когда клапан закрыт, задвижка плотно прижимается к седлу, предотвращая прохождение любой среды. Резьбовое соединение гарантирует, что клапан можно легко установить и снять с трубопровода без необходимости использования сварки или тяжелой техники. Его компактный дизайн позволяет эффективно использовать пространство, что делает его идеальным для небольших трубопроводов или систем с ограниченным пространством для установки. Благодаря простому ручному управлению маховиком задвижка обеспечивает точный контроль потока жидкостей или газов как в системах низкого, так и высокого давления.
Корпус клапана изготовлен из высококачественных материалов и предназначен для выдерживать давление, коррозию и высокие температуры. Затвор точно обработан, чтобы обеспечить плавную и надежную работу, а упругие седла или седла типа «металл по металлу» обеспечивают превосходное уплотнение, гарантируя плотное закрытие. Этот клапан идеально подходит для использования в очистка воды, нефте- и газопроводы, химическая обработкаи системы HVAC.
Приложение
-
Очистка воды: Изоляция и контроль расхода воды в муниципальных и промышленных системах водоснабжения.
-
Нефть и газ: Изоляция потока в трубопроводах и распределительных системах, обеспечивающая безопасную и надежную работу.
-
Химическая обработка: Отключение и изоляция от опасных и агрессивных химикатов.
-
Системы отопления, вентиляции и кондиционирования: Регулирование расхода горячей и холодной воды в системах отопления и охлаждения.
-
Еда и напитки: Обеспечение гигиены и изоляции жидкостей и полужидкостей во время обработки.
-
Производство электроэнергии: Управление расходом пара и воды на электростанциях.
-
Целлюлозно-бумажная промышленность: Изоляция целлюлозы, суспензий и воды при производстве бумаги.
