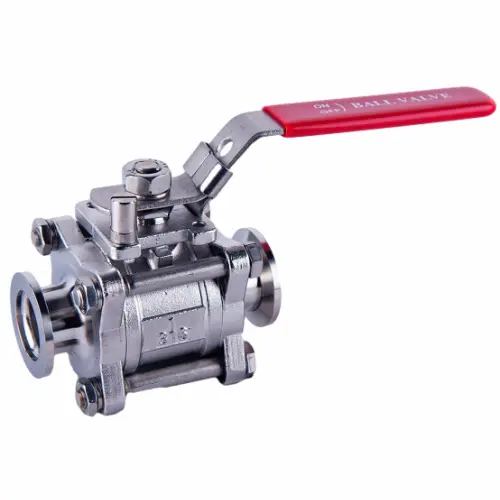

Обзор вакуумного шарового клапана
Вакуумные шаровые краны разработаны специально для высоковакуумный и трубопроводные системы сверхвысокого вакуума там, где необходимы точная изоляция потока и герметичное уплотнение. В отличие от стандартных шаровых кранов, применяемых в общепромышленных трубопроводах, вакуумные шаровые краны изготавливаются из высокоточные уплотнительные поверхности, специальные материалы и строгий контроль утечек, обеспечивая стабильную работу в условиях чрезвычайно низкого давления.
Вакуумные шаровые краны компании Vcore Valve разработаны с учетом жестких требований оборудование для вакуумной обработки, производство полупроводников, лабораторные системы и промышленные трубопроводы высокой чистоты.. Обладая превосходной герметичностью и плавной работой, эти клапаны помогают поддерживать стабильные условия вакуума и повышают эффективность системы.
Вакуумные системы чрезвычайно чувствительны к утечкам или загрязнению. Даже небольшая утечка может нарушить уровень вакуума и повлиять на производственные процессы. По этой причине вакуумные шаровые краны Vcore производятся с использованием прецизионная механическая обработка, высококачественная нержавеющая сталь материалы и передовые технологии уплотнения, обеспечивая надежную работу в условиях критического вакуума.
Основные характеристики вакуумных шаровых кранов Vcore
Высокая эффективность вакуумной герметизации
Одной из наиболее важных характеристик вакуумного шарового крана является его способность поддерживать герметичное уплотнение в условиях низкого давления. В вакуумных шаровых кранах Vcore используются шарики и седла прецизионной обработки, которые минимизируют утечки и поддерживают стабильность системы.
Плавная и надежная работа
Шарик внутри клапана поворачивается на 90 градусов, открывая или закрывая путь потока. Эта конструкция обеспечивает быстрый отклик, низкий крутящий момент и надежное отключение, что делает клапан пригодным для автоматических и ручных систем.
Высококачественная конструкция из нержавеющей стали
Вакуумные шаровые краны Vcore обычно изготавливаются из СС304 или СС316Л нержавеющая сталь, обеспечивающий превосходную коррозионную стойкость и механическую прочность. Эти материалы идеально подходят для вакуумных применений, где чистота и долговечность имеют решающее значение.
Материалы с низким выделением газов
В вакуумной среде требуются материалы, выделяющие минимальное количество газа под низким давлением. Наши клапаны используют вакуум-совместимые уплотнения, такие как ПТФЭ или ПЭЭК, обеспечивая стабильные условия вакуума.
Прецизионная обработка поверхности
Все внутренние поверхности тщательно отполированы для снижения риска загрязнения и улучшения герметичности, что особенно важно для чистые помещения и полупроводниковые процессы.
Технические характеристики вакуумного шарового крана
| Особенность | Спецификация |
|---|---|
| Тип клапана | Вакуумный шаровой клапан |
| Диапазон размеров | DN15 – DN150 (1/2 дюйма – 6 дюймов) |
| Материал корпуса | Нержавеющая сталь 304/Нержавеющая сталь 316L |
| Материал уплотнения | ПТФЭ, ПЭЭК |
| Тип подключения | Фланцевый, приварной, вакуумный фланец ISO |
| Уровень вакуума | Высокий вакуум/сверхвысокий вакуум |
| Рабочая температура | От -20°С до 200°С |
| Операция | Ручной рычаг, электрический привод, пневматический привод |
| Скорость утечки | ≤ 10⁻⁹ мбар·л/с |

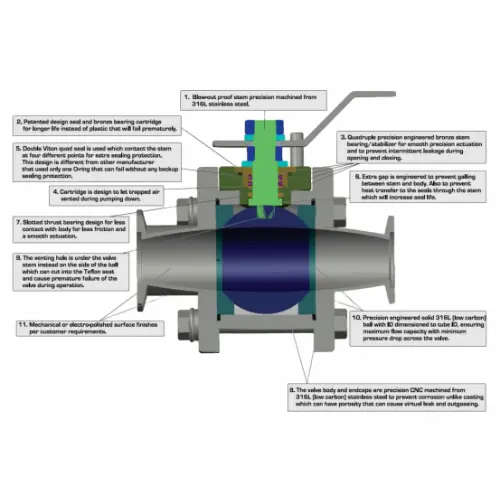

Как работает вакуумный шаровой клапан
Вакуум шаровой кран использует прецизионный сферический шарик со сквозным отверстием для управления потоком газа или пара внутри вакуумной системы.
Когда ручка клапана или привод поворачивает шар на 90 градусов, отверстие внутри шара выравнивается с трубопроводом, позволяя потоку проходить через него. Когда шар снова вращается, отверстие перемещается перпендикулярно трубопроводу, полностью перекрывая проход.
В вакуумных системах уплотнительные поверхности специально разработаны для поддержания плотного контакта даже при чрезвычайно низком давлении. Это гарантирует, что внешний воздух не попадает в систему и внутренний газ не выходит, сохраняя необходимый уровень вакуума.
Типичные области применения вакуумных шаровых кранов
Вакуумные шаровые краны широко используются в отраслях, где требуется стабильная вакуумная среда. Общие приложения включают в себя:
Производство полупроводников
Оборудование для вакуумного нанесения покрытий
Лабораторные вакуумные системы
Химические перерабатывающие заводы
Фармацевтические производственные линии
Вакуумное сушильное оборудование
Научно-исследовательские учреждения
Газопроводы высокой чистоты
В этих случаях поддержание стабильной вакуумной среды имеет решающее значение для качества продукции и надежности процесса. Вакуумные шаровые краны Vcore обеспечивают надежную изоляцию и длительный срок службы в этих сложных условиях.
Преимущества вакуумных шаровых кранов
Отличные характеристики уплотнения
Прецизионные уплотнительные поверхности обеспечивают чрезвычайно низкий уровень утечек, что делает клапан пригодным для систем с высоким вакуумом.
Компактный и эффективный дизайн
Простая конструкция шарового крана позволяет быстро открывать и закрывать его с минимальным рабочим крутящим моментом.
Длительный срок службы
Конструкция из высококачественной нержавеющей стали и прочные уплотнительные материалы обеспечивают долговременную надежность даже в суровых условиях эксплуатации.
Простая автоматизация
Вакуумные шаровые краны легко интегрируются с электрические или пневматические приводы, обеспечивающий дистанционное управление и автоматизацию работы в современных вакуумных системах.
Низкие требования к техническому обслуживанию
Прочная конструкция и высокоточные компоненты сокращают износ и частоту технического обслуживания, снижая эксплуатационные расходы.
Установка и обслуживание
Правильная установка играет важную роль в поддержании работоспособности вакуумной системы.
Вакуумные шаровые краны следует устанавливать с чистые соединения и правильные уплотнительные прокладки во избежание утечки воздуха. Перед установкой трубопровод должен быть очищен от пыли, масла и загрязнений.
Плановое техническое обслуживание включает периодический осмотр уплотнительных поверхностей и компонентов привода. В большинстве вакуумных применений для вакуумных шаровых кранов Vcore требуется минимальное обслуживание, благодаря их прочной конструкции и высокоточной конструкции.
Почему стоит выбрать вакуумные шаровые краны Vcore Valve
В Vcore Valve мы концентрируемся на предоставлении высококачественные решения для вакуумных клапанов которые отвечают строгим требованиям современных промышленных систем. Наши вакуумные шаровые краны производятся с использованием передовых технологий механической обработки и строгих процессов контроля качества для обеспечения стабильной работы.
Имея многолетний опыт производства промышленной арматуры, Vcore Valve предлагает продукцию, сочетающую в себе прецизионное проектирование, прочные материалы и надежная герметизация., помогая клиентам поддерживать стабильные условия вакуума и повышать эффективность системы.
Независимо от того, используются ли вакуумные шаровые краны Vcore в производстве полупроводников, лабораторных исследованиях или химической обработке, они обеспечивают надежную работу в сложных условиях вакуума.
Часто задаваемые вопросы: Общие вопросы о вакуумных шаровых кранах
В чем разница между вакуумным шаровым краном и стандартным шаровым краном?
Вакуумный шаровой кран специально разработан для сред с низким давлением. Он имеет прецизионные уплотнительные поверхности и материалы, совместимые с вакуумом, чтобы минимизировать утечки и поддерживать стабильные условия вакуума.
Какие материалы обычно используются для вакуумных шаровых кранов?
Большинство вакуумных шаровых кранов изготовлены из нержавеющей стали, например SS304 или SS316L. Уплотнительные материалы часто включают ПТФЭ или ПЭЭК из-за их превосходной совместимости с вакуумом.
Можно ли автоматизировать вакуумные шаровые краны?
Да. Вакуумные шаровые краны могут быть оснащены пневматическими или электрическими приводами, позволяющими осуществлять дистанционное управление и автоматизацию работы в промышленных системах.
В каких отраслях используются вакуумные шаровые краны?
Эти клапаны обычно используются в производстве полупроводников, оборудовании для вакуумного нанесения покрытий, лабораториях, фармацевтическом производстве и системах химической обработки.
Как обслуживать вакуумный шаровой клапан?
Техническое обслуживание обычно включает периодическую проверку уплотнений и очистку внутренних компонентов. При правильной установке и эксплуатации вакуумные шаровые краны требуют минимального обслуживания.
