สามารถติดตั้งเช็ควาล์วในแนวตั้งได้หรือไม่?

สำหรับการวางท่อแนวตั้ง คำตอบที่ใช้ได้จริงไม่ใช่แค่ใช่หรือไม่ใช่เท่านั้น เช็ควาล์วบางตัวทำงานได้ดีในแนวการไหลขึ้นในแนวตั้ง บางตัวต้องการความช่วยเหลือจากสปริง และบางตัวไม่ควรใช้ในการบริการการไหลลงแนวตั้ง เว้นแต่ผู้ผลิตจะอนุมัติการวางแนวนั้น ผู้ซื้อไม่ควรถือว่าวาล์วสามารถติดตั้งในแนวตั้งได้เพียงเพราะเป็นเช็ควาล์ว

คู่มือนี้จะอธิบายว่าการไหลขึ้น การไหลลง ประเภทของวาล์ว ความดันการแตกร้าว ความเร็วขั้นต่ำ และทิศทางการติดตั้งส่งผลต่อการเลือกเช็ควาล์วแนวตั้งอย่างไร สำหรับตัวเลือกผลิตภัณฑ์ที่กว้างขึ้น ให้เริ่มต้นด้วย กลุ่มผลิตภัณฑ์เช็ควาล์วจากนั้นยืนยันการวางแนวการติดตั้งที่แน่นอนก่อนสั่งซื้อ

สามารถติดตั้งเช็ควาล์วในแนวตั้งได้หรือไม่?

ได้ สามารถติดตั้งเช็ควาล์วในแนวตั้งได้หากการออกแบบวาล์ว ทิศทางการไหล และคำแนะนำในการติดตั้งของผู้ผลิตอนุญาต คำถามสำคัญคือว่าจาน ทรงกลม จาน ก้านวาล์ว หรือสปริงสามารถเปิดที่อัตราการไหลที่ต้องการและปิดได้อย่างน่าเชื่อถือเมื่อการไหลย้อนกลับเริ่มต้นขึ้นหรือไม่

ในการติดตั้งแนวตั้งส่วนใหญ่ ไหลขึ้น จัดการได้ง่ายกว่า ไหลลง. เมื่อมีการไหลขึ้น ของเหลวที่เคลื่อนที่จะช่วยยกส่วนประกอบปิดขึ้น และแรงโน้มถ่วงสามารถช่วยส่งกลับไปยังเบาะนั่งเมื่อการไหลหยุดลง ด้วยการไหลลง แรงโน้มถ่วงอาจทำงานกับที่นั่งที่เชื่อถือได้หรืออาจยึดชิ้นส่วนที่เคลื่อนที่ออกจากที่นั่ง ขึ้นอยู่กับการออกแบบวาล์ว

เช็ควาล์วประเภทใดที่สามารถติดตั้งในแนวตั้งได้?

ตารางด้านล่างให้คำแนะนำทางวิศวกรรมทั่วไปเท่านั้น ไม่ใช่กฎสากลสำหรับผู้ผลิตทุกรายหรือทุกรุ่น ความเหมาะสมในการติดตั้งแนวตั้งที่แท้จริงต้องได้รับการยืนยันจากแผนผังขั้นตอน เอกสารข้อมูล และคู่มือการติดตั้งของผู้ผลิต

การไหลขึ้นในแนวตั้งเทียบกับการไหลลงในแนวตั้ง

การไหลขึ้นในแนวตั้ง

การไหลขึ้นในแนวตั้งมักจะง่ายกว่าสำหรับการทำงานของเช็ควาล์ว ของเหลวที่เคลื่อนที่จะช่วยยกแผ่นดิสก์ ลูกบอล จาน หรือก้านออกจากเบาะ เมื่อการไหลหยุดลง แรงโน้มถ่วงอาจช่วยให้ส่วนประกอบวาล์วกลับเข้าหาเบาะนั่ง ถึงกระนั้น วาล์วก็ยังต้องการความเร็วการไหลและส่วนต่างของแรงดันเพียงพอที่จะเปิดได้เต็มที่และหลีกเลี่ยงการพูดคุยกัน

การไหลลงตามแนวตั้ง

การไหลลงแนวตั้งจะยากกว่าและมักมีความเสี่ยงมากกว่า แรงโน้มถ่วงอาจยึดแผ่นดิสก์หรือลูกบอลให้ห่างจากเบาะ การปิดอย่างช้าๆ หรือทำให้การเคลื่อนไหวไม่มั่นคง การออกแบบบางอย่างอาจไม่สามารถปิดได้อย่างน่าเชื่อถือ เว้นแต่จะใช้สปริงช่วยหรือโครงสร้างพิเศษ อย่าถือว่าการไหลในแนวตั้งลงเป็นไปไม่ได้ในทุกกรณี แต่ต้องมีการยืนยันจากซัพพลายเออร์ก่อนใช้งานเสมอ

ความเสี่ยงในการติดตั้งแนวตั้งทั่วไป

ปัญหาการติดตั้งในแนวตั้งมักมาจากการเลือกตามขนาดวาล์วเพียงอย่างเดียว แทนที่จะตรวจสอบพฤติกรรมการปิดจริง ความเสี่ยงทั่วไป ได้แก่:

• การไหลย้อนกลับ: วาล์วปิดไม่เร็วหรือแน่นเพียงพอเมื่อปั๊มหยุด
• พูดพล่อย: ความเร็วการไหลต่ำหรือวาล์วขนาดใหญ่เกินไปทำให้แผ่นดิสก์หรือแผ่นสั่น
• ค้อนน้ำและวาล์วสแลม: การปิดล่าช้าช่วยให้โมเมนตัมการไหลย้อนกลับเกิดขึ้นก่อนที่วาล์วจะปิด
• การเปิดไม่สมบูรณ์: ความแตกต่างของแรงดันไม่เพียงพอไม่สามารถเอาชนะน้ำหนัก แรงสปริง หรือแรงเสียดทานได้
• การสะสมของแข็ง: อนุภาคหรือสารละลายอาจรบกวนการเคลื่อนที่หรือการนั่งของลูกบอล
• ปัญหาการเข้าถึงการบำรุงรักษา: การวางท่อแนวตั้งอาจทำให้การตรวจสอบและการถอดทำได้ยากขึ้น

หมายเหตุทางเทคนิคตามประเภทเช็ควาล์ว

สวิงเช็ควาล์ว

อาจใช้เช็ควาล์วสวิงในการติดตั้งการไหลขึ้นในแนวตั้งบางประเภทหากผู้ผลิตอนุญาต แต่โดยทั่วไปไม่แนะนำให้ใช้กับบริการการไหลลงตามแนวตั้ง ต้องตรวจสอบตำแหน่งบานพับ น้ำหนักจาน และทิศทางการปิดอย่างระมัดระวัง

ยกเช็ควาล์ว

เช็ควาล์วยกอาจเหมาะสำหรับการไหลขึ้นในแนวตั้งเมื่อได้รับการออกแบบสำหรับการวางแนวนั้น แต่การติดตั้งในแนวตั้งต้องได้รับการยืนยันจากการออกแบบวาล์วและคำแนะนำในการติดตั้ง ปลั๊กหรือแผ่นดิสก์ต้องสามารถยกและคืนได้อย่างถูกต้องตามอัตราการไหลที่คาดหวัง

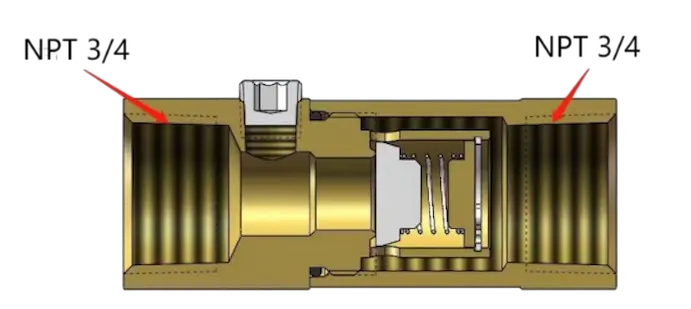

เช็ควาล์วแบบสปริงโหลด

เช็ควาล์วแบบสปริงมักใช้ในแนวตั้งเนื่องจากสปริงช่วยปิดวาล์วโดยไม่ต้องอาศัยแรงโน้มถ่วงเพียงอย่างเดียว ผู้ซื้อยังคงต้องยืนยันแรงดันการแตกร้าว แรงดันตก วัสดุสปริง อัตราการไหล และแรงสปริงตรงกับสภาวะของระบบหรือไม่

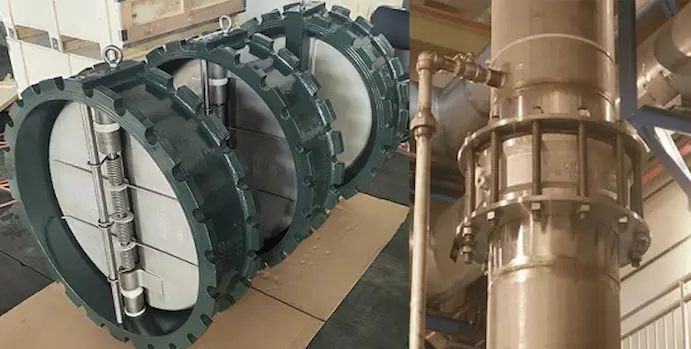

วาล์วตรวจสอบแผ่นคู่ / เวเฟอร์

เช็ควาล์วแบบแผ่นคู่หรือเวเฟอร์ที่ใช้สปริงช่วย มักใช้ในการวางท่อขนาดกะทัดรัด และอาจเหมาะสำหรับบริการการไหลขึ้นในแนวตั้ง แต่ต้องยืนยันการวางแนวของเพลา การออกแบบสปริง และความเร็วการไหลขั้นต่ำ ไม่ควรอธิบายว่ายอดเยี่ยมโดยอัตโนมัติสำหรับเส้นแนวตั้งทุกเส้น

บอลเช็ควาล์ว

เช็ควาล์วบอลอาจทำงานในบริการการไหลขึ้นในแนวตั้ง แต่ควรตรวจสอบพฤติกรรมการนั่ง วัสดุของลูกบอล ความเร็วการไหล และปริมาณของแข็ง ในน้ำสกปรกหรือบริการสารละลาย ควรตรวจสอบความเสี่ยงของการสะสมของแข็งก่อนการเลือก

ท่อระบายของปั๊มแนวตั้งและความเสี่ยงจากค้อนน้ำ

ท่อระบายปั๊มแนวตั้งมักจะต้องเลือกวาล์วตรวจสอบอย่างระมัดระวัง เนื่องจากวาล์วอาจจำเป็นต้องป้องกันการไหลย้อนกลับทันทีหลังจากปิดปั๊ม ประเภทของวาล์วที่ไม่ถูกต้องอาจทำให้เกิดการไหลย้อนกลับ การสแลม การสั่นสะเทือน ค้อนน้ำ หรือการป้องกันปั๊มล้มเหลว

เช็ควาล์วแบบใช้สปริงช่วย แบบเงียบ หรือแบบหัวฉีดอาจได้รับการพิจารณาในกรณีที่จำเป็นต้องปิดอย่างรวดเร็ว การเลือกขั้นสุดท้ายขึ้นอยู่กับอัตราการไหล เส้นโค้งของปั๊ม โครงร่างท่อ สภาวะแรงดัน แรงดันตกที่อนุญาต และการเข้าถึงการบำรุงรักษา สำหรับการอภิปรายเชิงลึกที่เน้นปั๊ม โปรดดู เช็ควาล์วสำหรับการระบายปั๊ม และ ทำไมต้องติดตั้งเช็ควาล์วที่ทางออกของปั๊ม.

สิ่งที่ต้องยืนยันก่อนติดตั้งเช็ควาล์วในแนวตั้ง

ก่อนที่จะอนุมัติการติดตั้งเช็ควาล์วแนวตั้ง ผู้ซื้อควรยืนยันรายการด้านล่างกับซัพพลายเออร์ วิศวกรโครงการ หรือคู่มือการติดตั้ง

ทิศทางการติดตั้งและลูกศรการไหล

ลูกศรการไหลบนตัววาล์วเป็นหนึ่งในข้อมูลอ้างอิงการติดตั้งที่สำคัญที่สุด ในเส้นแนวตั้ง ลูกศรจะต้องตรงกับทิศทางที่แท้จริงของการไหลปกติ หากลูกศรชี้ขึ้น แสดงว่าวาล์วมีจุดประสงค์เพื่อให้ไหลขึ้นในการติดตั้งนั้น หากกระบวนการต้องมีการไหลลง ซัพพลายเออร์จะต้องยืนยันว่าวาล์วสามารถปิดได้อย่างถูกต้องในทิศทางนั้น

สำหรับการตรวจสอบการติดตั้งที่กว้างขึ้น โปรดดูของเรา คู่มือการติดตั้งเช็ควาล์ว. สำหรับเส้นแนวตั้งอย่าพึ่งแต่ชื่อวาล์วเท่านั้น ยืนยันคู่มือการติดตั้ง รูปวาด ลูกศรการไหล การวางแนว และข้อกำหนดการไหลขั้นต่ำ

คำแนะนำขั้นสุดท้าย

สามารถติดตั้งเช็ควาล์วในแนวตั้งได้เฉพาะเมื่อประเภทวาล์วและทิศทางการไหลตรงกับการออกแบบเท่านั้น โดยปกติแล้วการไหลขึ้นในแนวตั้งมักจะทาได้ง่ายกว่า ในขณะที่การไหลลงตามแนวตั้งควรถือเป็นรายการยืนยันพิเศษ เช็ควาล์วแบบสวิง เช็ควาล์วแบบยก เช็ควาล์วแบบสปริง เช็ควาล์วแบบแผ่นคู่/เวเฟอร์ บอลเช็ควาล์ว และเช็ควาล์วแบบเงียบ/หัวฉีด ล้วนต้องการการตรวจสอบที่แตกต่างกัน

สำหรับการจัดซื้อ โปรดสอบถามซัพพลายเออร์เกี่ยวกับเอกสารข้อมูล คู่มือการติดตั้ง ลูกศรทิศทางการไหล แรงดันการแตกร้าว ข้อกำหนดความเร็วขั้นต่ำ ข้อมูลแรงดันตก และข้อจำกัดในการติดตั้งแนวตั้ง นี่เป็นวิธีที่ง่ายที่สุดในการหลีกเลี่ยงการไหลย้อนกลับ เสียงสะท้าน ค้อนน้ำ วาล์วสแลม และการทำงานซ้ำเพื่อทดสอบการเดินเครื่อง

คำถามที่พบบ่อย

เช็ควาล์วสามารถติดตั้งในแนวตั้งได้หรือไม่?

ใช่ เช็ควาล์วบางตัวสามารถติดตั้งในแนวตั้งได้ แต่เฉพาะเมื่อประเภทวาล์ว ทิศทางการไหล การออกแบบการปิดภายใน ความเร็วการไหลขั้นต่ำ และคำแนะนำในการติดตั้งของผู้ผลิตอนุญาตเท่านั้น การไหลขึ้นในแนวตั้งมักจะง่ายกว่าการไหลลงตามแนวตั้ง

สามารถติดตั้งเช็ควาล์วสวิงในแนวตั้งได้หรือไม่?

อาจใช้เช็ควาล์วสวิงในการติดตั้งที่มีการไหลขึ้นในแนวตั้งหากผู้ผลิตอนุญาตและแผ่นดิสก์สามารถปิดได้อย่างน่าเชื่อถือ โดยทั่วไปไม่แนะนำสำหรับบริการไหลลงตามแนวตั้ง เว้นแต่การออกแบบวาล์วและคำแนะนำในการติดตั้งจะอนุญาตเป็นพิเศษ

สามารถติดตั้งเช็ควาล์วในแนวตั้งไหลลงด้านล่างได้หรือไม่?

การไหลลงแนวตั้งจะยากกว่าและไม่ควรถือว่ายอมรับได้ แรงโน้มถ่วงอาจยึดจาน ทรงกลม หรือจานให้ห่างจากเบาะนั่ง ดังนั้นอาจจำเป็นต้องมีสปริงช่วยหรือการออกแบบพิเศษ จำเป็นต้องมีการยืนยันจากซัพพลายเออร์

เช็ควาล์วตัวไหนดีที่สุดสำหรับการติดตั้งในแนวตั้ง?

ไม่มีวาล์วที่ดีที่สุดสำหรับทุกเส้นแนวตั้ง เช็ควาล์วแบบสปริงโหลด แบบยก แผ่นคู่ บอล แบบเงียบ หรือหัวฉีดอาจเหมาะสม ขึ้นอยู่กับทิศทางการไหล อัตราการไหล แรงดันตก ตัวกลาง และการอนุมัติของผู้ผลิต

เช็ควาล์วแบบสปริงดีกว่าสำหรับเส้นแนวตั้งหรือไม่?

เช็ควาล์วแบบมีสปริงมักจะใช้งานเป็นเส้นแนวตั้งได้ง่ายกว่า เนื่องจากสปริงช่วยปิดวาล์วโดยไม่ขึ้นอยู่กับแรงโน้มถ่วง อย่างไรก็ตาม ยังคงต้องมีการตรวจสอบแรงดันการแตกร้าว แรงดันตก อัตราการไหล และการวางแนวการติดตั้ง

จะเกิดอะไรขึ้นหากติดตั้งเช็ควาล์วผิดทิศทาง?

ทิศทางที่ไม่ถูกต้องหรือการวางแนวที่ไม่ถูกต้องอาจทำให้ไม่มีการไหล ไหลย้อนกลับ การปิดที่ไม่สมบูรณ์ การพูดคุย การสั่นสะเทือน ค้อนน้ำ วาล์วสแลม การรั่วไหล หรือการป้องกันปั๊มล้มเหลว ปฏิบัติตามลูกศรการไหลของตัวถังและคู่มือการติดตั้งเสมอ

ฉันควรยืนยันอะไรบ้างก่อนสั่งเช็ควาล์วสำหรับการติดตั้งในแนวตั้ง

ยืนยันประเภทของวาล์ว ทิศทางการไหลขึ้นหรือลง ลูกศรการไหลของตัวถัง ทิศทางการปิดของจานหรือลูกบอล ระบบช่วยเหลือของสปริง ความเร็วขั้นต่ำ แรงดันการแตกร้าว แรงดันตก สภาพการปล่อยปั๊ม ความเสี่ยงต่อของแข็ง การเข้าถึงการบำรุงรักษา และการอนุมัติจากผู้ผลิตสำหรับการติดตั้งในแนวตั้ง
