หน้านี้ครอบคลุมการกำหนดค่าบอลวาล์วสแตนเลส 316 แทนที่จะเป็นซีรีส์มิติคงที่หนึ่งชุด วาล์วอาจใช้เหล็กหล่อ CF8M, ฟอร์จ F316 หรือส่วนประกอบสแตนเลสตระกูล 316 ที่ได้รับอนุมัติอื่นๆ ขึ้นอยู่กับโครงสร้างตัวถัง ประเภทการเชื่อมต่อ ระดับแรงดัน และวิธีการผลิต ความเหมาะสมขั้นสุดท้ายต้องได้รับการยืนยันจากตัวกลาง ความเข้มข้น อุณหภูมิ ความดัน และข้อกำหนดเฉพาะของวัสดุที่ได้รับอนุมัติ
คุณสมบัติผลิตภัณฑ์ที่สำคัญ
- ชิ้นส่วนที่มีแรงดันและเปียกทำจากสเตนเลสสตีลตระกูล 316
- ตัวเลือกตัวถังหล่อ CF8M หรือฟอร์จ F316 ตามโครงสร้างของวาล์ว
- ช่องทางการไหลของพอร์ตเต็มหรือลดพอร์ต
- การกำหนดค่าแบบสองชิ้น สามชิ้น ลูกบอลลอยน้ำ หรือแบบติดตั้งที่รองแหนบ
- การเชื่อมต่อปลายเกลียว หน้าแปลน เชื่อมซ็อกเก็ต หรือเชื่อมชน
- ตัวเลือก PTFE, RPTFE, PEEK, PPL หรือที่นั่งโลหะตามบริการ
- โครงสร้างก้านที่ทนต่อแรงระเบิดมีให้เลือกตามการออกแบบที่เลือก
- การทำงานแบบแมนนวล นิวเมติก หรือไฟฟ้า
- PMI การรับรองวัสดุ และการทดสอบแรงดันมีให้เมื่อระบุไว้
การกำหนดค่าผลิตภัณฑ์
| รายการการกำหนดค่า | การกำหนดค่าทั่วไป | การกำหนดค่าเพิ่มเติม |
|---|---|---|
| การก่อสร้างตัวถัง | ตัวสองชิ้นหรือสามชิ้น | โครงสร้างลูกบอลลอยน้ำ ติดตั้งรองแหนบ หรือโครงสร้างเฉพาะโครงการ |
| วัสดุตัวเครื่อง | หล่อ CF8M หรือฟอร์จ F316 | 316L, สแตนเลสดูเพล็กซ์หรือโลหะผสมที่สูงกว่าหลังจากการตรวจสอบทางเทคนิค |
| ช่องทางการไหล | พอร์ตเต็ม | พอร์ตลดลง |
| สิ้นสุดการเชื่อมต่อ | เกลียวหรือหน้าแปลน | การเชื่อมแบบซ็อกเก็ต การเชื่อมแบบชน การเชื่อมแบบหนีบ หรือการเชื่อมต่อแบบกำหนดเอง |
| ที่นั่ง | PTFE หรือ RPTFE | PEEK, PPL, PCTFE หรือที่นั่งโลหะ |
| การดำเนินงาน | คันโยกหรือกระปุกเกียร์ | ตัวกระตุ้นแบบนิวแมติกหรือไฟฟ้า |
ทำความเข้าใจกับการกำหนด 316, CF8M และ F316
คำว่า "บอลวาล์วสแตนเลส 316" มักใช้เป็นคำอธิบายผลิตภัณฑ์ทั่วไป แต่การกำหนดวัสดุที่แน่นอนขึ้นอยู่กับวิธีการผลิตส่วนประกอบของวาล์ว ไม่ควรระบุชิ้นส่วนที่หล่อ ปลอมแปลง และดัดด้วยรหัสวัสดุที่เปลี่ยนได้เพียงรหัสเดียว
| การกำหนด | แบบฟอร์มผลิตภัณฑ์ทั่วไป | การใช้วาล์วทั่วไป |
|---|---|---|
| 316 / 316L | เหล็กสแตนเลสดัดขึ้นรูป แผ่น บาร์ ท่อ หรือส่วนประกอบที่กลึง | บอล ก้าน ตัวยึด ชิ้นส่วนประดิษฐ์ และส่วนประกอบวาล์วที่เลือก |
| CF8M | หล่อสแตนเลสออสเทนนิติก | ตัววาล์วหล่อและฝาปิดท้าย |
| F316 / F316L | สแตนเลสปลอมแปลง | ตัววาล์วปลอมแปลง ชิ้นส่วนปลาย และส่วนประกอบที่มีแรงดัน |
ข้อมูลจำเพาะในการซื้อควรระบุมาตรฐานวัสดุและเกรดที่จำเป็นสำหรับส่วนประกอบที่มีแรงดันและเปียกแต่ละรายการ คำขอทั่วไปสำหรับ "316 วาล์ว" อาจไม่เพียงพอเมื่อโครงการต้องมีการหล่อ การตีขึ้นรูป การอบชุบด้วยความร้อน เคมี หรือเอกสารคุณสมบัติทางกลโดยเฉพาะ
ข้อมูลจำเพาะทางเทคนิค
| รายการข้อมูลจำเพาะ | ตัวเลือกทั่วไป / ที่มีอยู่ |
|---|---|
| ประเภทสินค้า | บอลวาล์วสแตนเลส 316 |
| ฟังก์ชั่นหลัก | การแยกเปิด-ปิดและการปิดฉุกเฉิน |
| การก่อสร้างตัวถัง | การออกแบบแบบสองชิ้น สามชิ้น ลูกบอลลอยน้ำ หรือแบบติดรองแหนบ |
| ช่วงขนาด | ตามชุดผลิตภัณฑ์เกลียว หน้าแปลน หรือรอยที่เลือก |
| ระดับความดัน | ตามโครงสร้างตัวถัง การเชื่อมต่อปลาย วัสดุ และพิกัดอุณหภูมิแรงดันที่ได้รับอนุมัติ |
| วัสดุตัวเครื่อง | CF8M, F316, F316L หรือเหล็กกล้าไร้สนิมเฉพาะโครงการที่ได้รับอนุมัติ |
| วัสดุลูก | สแตนเลส 316 / 316L หรือวัสดุป้องกันการกัดกร่อนที่ระบุโครงการ |
| วัสดุก้าน | 316, 316L, 17-4PH หรือสแตนเลสที่ระบุโครงการ |
| วัสดุที่นั่ง | PTFE, RPTFE, PCTFE, PPL, PEEK หรือที่นั่งโลหะ |
| ซีลตัวถัง / บรรจุภัณฑ์ | PTFE, กราไฟท์, กราไฟท์แบบยืดหยุ่น, FKM หรือวัสดุปิดผนึกที่ได้รับอนุมัติ |
| การออกแบบท่าเรือ | พอร์ตเต็มหรือพอร์ตที่ลดลง |
| การเชื่อมต่อ | NPT, BSP, หน้าแปลน, การเชื่อมแบบซ็อกเก็ต, การเชื่อมแบบชน, แคลมป์หรือการเชื่อมต่อเฉพาะโครงการ |
| การดำเนินงาน | คันโยก กระปุกเกียร์ ตัวกระตุ้นแบบนิวแมติก หรือตัวกระตุ้นไฟฟ้า |
| อ้างอิงการออกแบบ | API 608, ISO 17292, ASME B16.34 หรือข้อกำหนดโครงการที่ได้รับอนุมัติตามความเหมาะสม |
| การอ้างอิงการทดสอบ | API 598, EN 12266 หรือข้อกำหนดการตรวจสอบที่ได้รับอนุมัติตามความเหมาะสม |
| สื่อทั่วไป | น้ำอุตสาหกรรม สารเคมีที่เข้ากันได้ ของเหลวในกระบวนการผลิตอาหาร อากาศ แก๊ส น้ำมัน และบริการทางทะเลที่เลือกสรร |
หมายเหตุทางเทคนิค: ห้ามเผยแพร่ขีดจำกัดขนาด ความดัน หรืออุณหภูมิคงที่ จนกว่าจะได้รับการยืนยันจากแบบผลิตภัณฑ์จริงและเอกสารข้อมูลซัพพลายเออร์ ชุดวาล์วแบบเกลียว หน้าแปลน ฟอร์จ และแบบหล่อที่แตกต่างกันอาจมีพิกัดที่อนุญาตต่างกัน
บอลวาล์วสแตนเลส 316 และบอลวาล์วสแตนเลส 304
สแตนเลสทั้ง 304 และ 316 ถูกนำมาใช้กันอย่างแพร่หลายในวาล์วอุตสาหกรรม ความแตกต่างที่สำคัญไม่ใช่ว่าอันหนึ่ง "ดี" และอีกอัน "ไม่ดี" แต่อยู่ที่ว่าวัสดุจะตรงกับกลไกการกัดกร่อนและสภาวะกระบวนการจริงหรือไม่
| รายการเปรียบเทียบ | สแตนเลส 304 | สแตนเลส 316 |
|---|---|---|
| ความต้านทานการกัดกร่อนทั่วไป | เหมาะสำหรับน้ำสะอาด อาหาร อากาศ และบริการทางอุตสาหกรรมที่ไม่รุนแรง | มักเลือกสำหรับสภาพแวดล้อมที่เปียกหรือสัมผัสสารเคมีที่มีความต้องการมากขึ้น |
| โมลิบดีนัม | โดยปกติแล้วไม่ได้ตั้งใจจะเจือกับโมลิบดีนัม | ประกอบด้วยโมลิบดีนัม ซึ่งช่วยเพิ่มความต้านทานต่อสภาวะการกัดกร่อนเฉพาะที่ |
| การได้รับคลอไรด์ | ความต้านทานต่ำต่อการโจมตีของคลอไรด์เฉพาะที่ | ดีกว่า 304 ในหลายสภาวะ แต่ยังมีขีดจำกัดของคลอไรด์ |
| ราคา | มักจะต่ำกว่า | มักจะสูงกว่า |
| การเลือกโดยทั่วไป | น้ำ อากาศ อุปกรณ์อาหาร และบริการกระบวนการที่ไม่รุนแรงทั่วไป | น้ำในกระบวนการทางเคมี บรรยากาศทางทะเล และบริการทางอุตสาหกรรมที่มีฤทธิ์กัดกร่อนมากขึ้น |
หากต้องการบริการเชิงรุกน้อยลงและต้นทุนวัสดุที่ต่ำกว่า ให้เปรียบเทียบของเรา บอลวาล์วสแตนเลส 304. ตัวเลือกสุดท้ายควรขึ้นอยู่กับข้อมูลการกัดกร่อนที่เกิดขึ้นจริง ไม่ใช่แค่ชื่อวัสดุเพียงอย่างเดียว
ความต้านทานการกัดกร่อนและขีดจำกัดการใช้งาน
สแตนเลส 316 ให้ความต้านทานการกัดกร่อนที่เป็นประโยชน์ในสภาพแวดล้อมทางอุตสาหกรรมหลายประเภท แต่ไม่สามารถป้องกันการกัดกร่อนได้ อุณหภูมิ ความเข้มข้นของคลอไรด์ ปริมาณออกซิเจน สิ่งสะสม รอยแยก ความเร็วการไหล pH และสภาวะการปิดเครื่อง สามารถเปลี่ยนประสิทธิภาพการทำงานได้อย่างมาก
- สารละลายคลอไรด์ร้อนอาจทำให้เกิดการกัดกร่อนแบบรูพรุน การกัดกร่อนตามรอยแยก หรือการกัดกร่อนจากความเค้นแตก
- น้ำทะเลนิ่งหรือคราบสกปรกรอบๆ ที่นั่งและช่องลำตัวอาจทำให้เกิดการกัดกร่อนเฉพาะจุดได้
- กรดเข้มข้นหรือกระแสเคมีผสมอาจต้องใช้โครงสร้างดูเพล็กซ์, 6โม, โลหะผสมนิกเกิล, ไททาเนียม หรือโครงสร้างบุเส้น
- ตัวอาจเหมาะสมในขณะที่เบาะนั่ง ก้าน แพ็ก หรือตัวยึดไม่อยู่
- สแตนเลส 316 ไม่ได้ทำให้วาล์วเหมาะสมกับบริการออกซิเจน คลอรีน ไฮโดรเจน หรือเปรี้ยวโดยอัตโนมัติ
- ควรตรวจสอบความเข้ากันได้ของโลหะร่วมกับความดัน อุณหภูมิ และสารเคมีในการทำความสะอาด
หากต้องการตรวจสอบเนื้อหาที่กว้างขึ้น โปรดดูของเรา วัสดุวาล์วป้องกันการกัดกร่อนสำหรับการแปรรูปทางเคมี คู่มือ

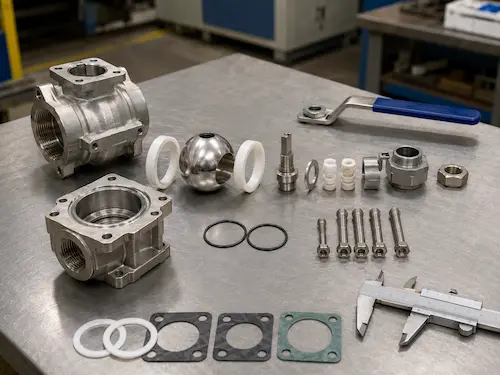

ตัวเลือกวัสดุและการปิดผนึก
| ส่วนประกอบ | ตัวเลือกทั่วไป | การพิจารณาคัดเลือก |
|---|---|---|
| ร่างกาย | CF8M, F316 หรือ F316L | ข้อกำหนดวิธีการผลิต ความดัน การกัดกร่อน และเอกสารประกอบ |
| บอล | สแตนเลส 316 / 316L | การตกแต่งพื้นผิว ความแข็ง การกัดกร่อน และความเข้ากันได้ของเบาะนั่ง |
| ก้าน | 316, 316L หรือ 17-4PH | แรงบิด ความแข็งแรง การกัดกร่อน และความเข้ากันได้ของกระบวนการ |
| ที่นั่ง | PTFE, RPTFE, PCTFE, PPL, PEEK หรือที่นั่งโลหะ | ข้อกำหนดด้านอุณหภูมิ ความดัน ตัวกลาง ความถี่ในการปั่นจักรยาน และการรั่วไหล |
| การบรรจุ | PTFE, กราไฟท์ หรือบรรจุภัณฑ์ที่ปล่อยมลพิษต่ำ | อุณหภูมิ ข้อกำหนดการปล่อยก๊าซเรือนกระจก และการหมุนเวียนของลำต้น |
| ซีลร่างกาย | PTFE, กราไฟท์, FKM หรือซีลเฉพาะโครงการ | ความเข้ากันได้ของสารเคมี การออกแบบที่ปลอดภัยจากอัคคีภัย และอุณหภูมิ |
| รัด | สแตนเลสหรือโลหะผสมที่ระบุโครงการ | สภาพแวดล้อมภายนอก ความเสี่ยงจากการครูด ความแข็งแรง และการกัดกร่อน |
การใช้งานทั่วไป
โดยทั่วไปแล้วบอลวาล์วสแตนเลส 316 จะถูกพิจารณาว่าต้องการทั้งประสิทธิภาพการปิดเครื่องและความต้านทานการกัดกร่อน:

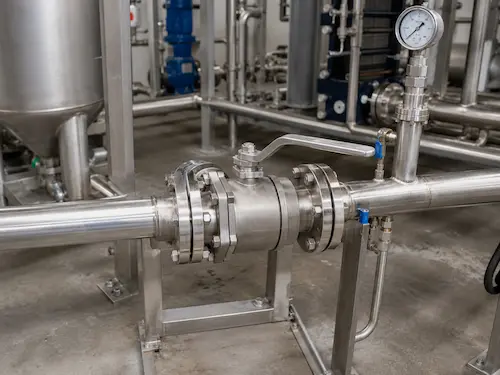

- ท่อส่งและจ่ายสารเคมีพร้อมตัวกลางที่เข้ากันได้
- ระบบอุตสาหกรรมและกระบวนการน้ำ
- อุปกรณ์แปรรูปอาหารและเครื่องดื่ม
- ท่อยาและสาธารณูปโภคที่สะอาด
- บรรยากาศทางทะเลและบริการเสริมที่เกี่ยวข้องกับน้ำทะเลที่คัดสรรแล้ว
- น้ำเสียที่มีสารเคมีที่เข้ากัน
- ระบบอัดอากาศและก๊าซอุตสาหกรรม
- สายการแยกอุปกรณ์ ท่อระบายน้ำ และการเก็บตัวอย่าง
สำหรับการเลือกระบบเคมี โปรดดูของเรา วาล์วอุตสาหกรรมสำหรับการแปรรูปทางเคมี คู่มือและ โซลูชั่นวาล์วแปรรูปสารเคมี หน้า
ตัวเลือกการเชื่อมต่อและตัวเครื่อง
| การกำหนดค่าวาล์ว | ข้อได้เปรียบหลัก | การใช้งานทั่วไป |
|---|---|---|
| บอลวาล์วเกลียว 316 | กะทัดรัดและติดตั้งง่าย | การเชื่อมต่อกระบวนการขนาดเล็ก สาธารณูปโภค และอุปกรณ์ |
| บอลวาล์วหน้าแปลน 316 | การเชื่อมต่อท่อแบบเกลียวที่ถอดออกได้ | ท่ออุตสาหกรรมขนาดกลางและขนาดใหญ่ |
| บอลวาล์ว 316 สามชิ้น | สามารถซ่อมบำรุงตัวถังกลางได้ง่ายขึ้น | ระบบที่ต้องบำรุงรักษาและทำความสะอาดอย่างเข้มข้น |
| บอลวาล์วเชื่อมซ็อกเก็ต 316 | รอยเชื่อมขนาดกะทัดรัด | ท่อกระบวนการเจาะขนาดเล็ก |
| บอลวาล์วเชื่อมชน 316 | การเชื่อมต่อที่มีความสมบูรณ์สูงอย่างถาวร | ดำเนินการท่อที่ไม่แนะนำให้ใช้ข้อต่อหน้าแปลน |
| กระตุ้นบอลวาล์ว 316 | การทำงานระยะไกลและอัตโนมัติ | การจัดลำดับกระบวนการ การจ่ายสาร ถังและระบบอัตโนมัติด้านสาธารณูปโภค |
สำหรับการก่อสร้างหน้าแปลนทั่วไป ให้เปรียบเทียบของเรา บอลวาล์วหน้าแปลน. โครงสร้างเพิ่มเติมมีอยู่ใน หมวดบอลวาล์ว.
การตรวจสอบและจัดทำเอกสาร
| การตรวจสอบ / เอกสาร | วัตถุประสงค์ |
|---|---|
| ใบรับรองการทดสอบวัสดุ | ยืนยันเกรดวัสดุและหมายเลขความร้อนที่ระบุ |

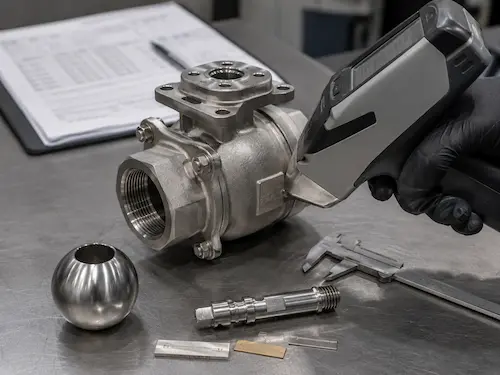

| การระบุวัสดุที่เป็นบวก | ตรวจสอบเคมีของโลหะผสมเมื่อมีการระบุ PMI |
| การตรวจสอบมิติ | ตรวจสอบขนาดการเชื่อมต่อ รู ความยาวจากต้นถึงปลาย และส่วนต่อประสานของแอคทูเอเตอร์ |
| การตรวจสอบด้วยสายตาและพื้นผิว | ตรวจสอบการหล่อ การตีขึ้นรูป การตัดเฉือน ผิวสำเร็จของลูกบอล และสภาพพื้นผิวเหล็กกล้าไร้สนิม |
| การทดสอบแรงดันเชลล์ | ตรวจสอบความสมบูรณ์ของชิ้นส่วนที่มีแรงดัน |
| การทดสอบการรั่วไหลของที่นั่ง | ยืนยันประสิทธิภาพการปิดเครื่องภายใต้เงื่อนไขการทดสอบที่ตกลงกันไว้ |
| การทดสอบการทำงาน/แรงบิด | ตรวจสอบการเคลื่อนไหวที่ราบรื่นและให้ข้อมูลขนาดแอคชูเอเตอร์เมื่อจำเป็น |
| บันทึกความสะอาดหรือทู่ | ให้ไว้เมื่อบริการที่เลือกและข้อกำหนดการซื้อต้องการ |

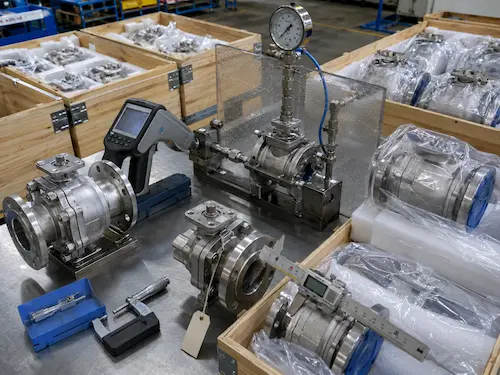

วาล์วสแตนเลสควรได้รับการปกป้องจากการปนเปื้อนของเหล็กคาร์บอนในระหว่างการผลิต การจัดเก็บ และการขนส่ง วาล์วสำเร็จรูปสามารถจัดหาตัวป้องกันพอร์ต การห่อที่สะอาด การแยกโฟม และกล่องส่งออกไม้อัดตามผลิตภัณฑ์ที่เลือกและข้อกำหนดด้านความสะอาด
ข้อมูลที่จำเป็นสำหรับการเลือกวาล์ว
- ขนาดและปริมาณวาล์ว
- โครงสร้างตัวถังและประเภทการเชื่อมต่อ
- แรงดันการออกแบบ แรงดันใช้งาน และระดับแรงดัน
- การออกแบบและอุณหภูมิในการทำงาน
- ชื่อกลาง องค์ประกอบ ความเข้มข้น และเฟส
- ปริมาณคลอไรด์ ค่า pH และสารเคมีทำความสะอาดที่เกี่ยวข้อง
- เกรดตัวถังที่ต้องการ: CF8M, F316, F316L หรือวัสดุอื่นๆ
- วัสดุลูกกลม ก้าน ที่นั่ง ซีล บรรจุภัณฑ์ และวัสดุยึด
- ข้อกำหนดพอร์ตเต็มหรือพอร์ตที่ลดลง
- การทำงานแบบแมนนวล นิวเมติก หรือไฟฟ้า
- PMI, การทำทู่, NDE, การรับรองวัสดุ และข้อกำหนดในการทดสอบ
- ข้อกำหนดด้านความปลอดภัยจากอัคคีภัย ป้องกันไฟฟ้าสถิต การปล่อยมลพิษต่ำ หรือบริการพิเศษ
คำถามที่พบบ่อย
1. บอลวาล์วสแตนเลส 316 ใช้ทำอะไร?
บอลวาล์วสเตนเลสสตีล 316 ใช้สำหรับการแยกเปิด-ปิดในท่อส่งสารเคมี น้ำอุตสาหกรรม การแปรรูปอาหาร เรือเดินทะเล และท่ออื่นๆ ที่ต้องมีการปรับปรุงความต้านทานการกัดกร่อน ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับองค์ประกอบของตัวกลาง ความดัน อุณหภูมิ และวัสดุปิดผนึกที่สมบูรณ์
2. สแตนเลส 316 ดีกว่า 304 สำหรับบอลวาล์วหรือไม่?
โดยทั่วไปแล้ว สแตนเลส 316 ให้ความต้านทานได้ดีกว่า 304 ในสภาพแวดล้อมที่เปียกและสัมผัสกับคลอไรด์ เนื่องจากมีโมลิบดีนัม อย่างไรก็ตาม 316 ไม่ได้รับการต้านทานต่อการกัดกร่อนแบบรูพรุน การกัดกร่อนตามรอยแยก หรือการแตกร้าวจากการกัดกร่อนจากความเค้น โดยเฉพาะอย่างยิ่งในสภาวะคลอไรด์ที่ร้อนหรือเข้มข้น
3. CF8M และ F316 แตกต่างกันอย่างไร?
โดยทั่วไป CF8M ใช้สำหรับตัววาล์วเหล็กหล่อสแตนเลส ในขณะที่ F316 ใช้สำหรับส่วนประกอบสแตนเลสหลอม เป็นของตระกูลวัสดุสแตนเลส 316 แต่อ้างอิงถึงรูปแบบผลิตภัณฑ์และมาตรฐานการผลิตที่แตกต่างกัน ดังนั้นจึงควรระบุเกรดที่ถูกต้องสำหรับส่วนประกอบวาล์วแต่ละรายการ
4. บอลวาล์วสแตนเลส 316 สามารถใช้กับน้ำทะเลได้หรือไม่?
สแตนเลส 316 อาจใช้ในการใช้งานทางทะเลบางประเภทและการใช้งานที่เกี่ยวข้องกับน้ำทะเลอย่างจำกัด แต่ไม่เหมาะสำหรับบริการน้ำทะเลที่มีคลอไรด์ต่อเนื่อง อุ่น นิ่ง หรือมีคลอไรด์สูงโดยอัตโนมัติ อาจจำเป็นต้องใช้วัสดุดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์ ไทเทเนียม หรือโลหะผสมที่สูงกว่าหลังจากการตรวจสอบการกัดกร่อน
5. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?
สำหรับใบเสนอราคา ให้ระบุขนาดวาล์ว การเชื่อมต่อ ความดัน อุณหภูมิ ส่วนประกอบปานกลาง เกรดสแตนเลสที่ต้องการ วัสดุที่นั่งและซีล วิธีการใช้งาน ปริมาณ และเอกสารการตรวจสอบ ควรจัดให้มีปริมาณคลอไรด์และความเข้มข้นของสารเคมีสำหรับบริการที่มีฤทธิ์กัดกร่อน
