Hızlı Özet
Temel Ürün Özellikleri
- Proje onaylı seçim: Uyumlu Üç Yollu Küresel Vana konfigürasyonu, gerçek veri sayfasına göre gözden geçirilir.
- Uygulama odaklı tasarım: Valf tipi, sızdırmazlık yöntemi, malzemesi ve çalışma yöntemi servis koşuluna göre seçilir.
- Dokümantasyon yolunu temizle: Siparişte listelendiğinde çizimler, muayene kayıtları ve sertifikalar hazırlanabilir.
- Pratik mühendislik incelemesi: Vcore Valve, yalnızca ürün adını değil, saha çalışmasını etkileyen kurulum ayrıntılarını da kontrol eder.

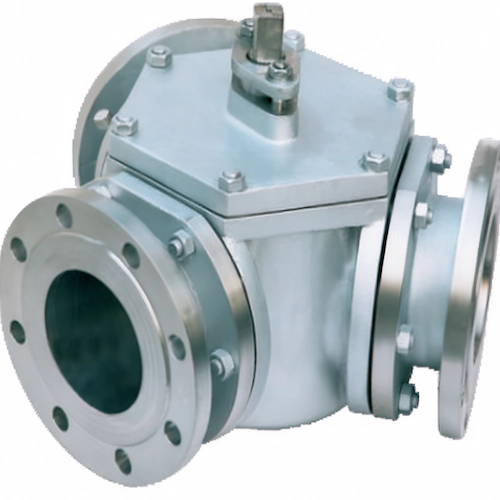

Ürüne Genel Bakış
Üç yollu küresel vana yalnızca nominal boyuta göre seçilmez. En önemli soru, akışın vana içerisinde nasıl hareket etmesi gerektiğidir: L-portu yönlendirme, T-portu karıştırma, ortak port seçimi veya projeye özel başka bir model. Uyumlu tasarım, proses gereksinimi, aktüatör konumu geri bildirimi, conta malzemesi, uç bağlantısı ve bakım erişimi ile onaylanmalıdır.
Önerilen Konformal Üç Yollu Küresel Vana, orta, basınç-sıcaklık durumu, bağlantı gereksinimi, çalışma yöntemi, muayene gereksinimi ve saha kurulum detayları ile doğrulanmalıdır. Vcore Valve bu bilgiyi boyut aralığı, basınç sınıfı, sıcaklık sınırı, sızıntı sınıfı veya standart uyumluluğu hakkında desteklenmeyen varsayımlardan kaçınmak için kullanır.
Ürün Yapılandırması
| Öğe | Seçim notu |
|---|---|
| Vana tipi | Çok portlu akış kontrolü için Konformal Üç Yollu Küresel Vana |
| Liman düzenlemesi | Proses mantığı tarafından onaylanan L-port, T-port veya proje tanımlı akış yolu |
| Gövde yapısı | Basınç, malzeme ve bağlantı ihtiyaçlarına göre seçilmiş üç portlu gövde |
| Koltuk tasarımı | Ortam ve sıcaklığa göre yumuşak koltuk veya seçilmiş güçlendirilmiş koltuk |
| Operasyon yöntemi | Pozisyon mantığı gözden geçirmeli manivela, dişli, pnömatik veya elektrikli çalıştırma |
| Akış yönü | Boru şemasıyla onaylanan karıştırma, yönlendirme veya değiştirme işlevi |
Teknik Özellikler
| Parametre | Proje onay gereksinimi |
|---|---|
| Boyut aralığı | Seçilen model ve proses bağlantısıyla onaylandı |
| Basınç sınıfı | Gövde tasarımı, uç bağlantısı ve veri sayfasıyla onaylanmıştır |
| Sıcaklık aralığı | Gövde, koltuk ve conta malzemeleriyle onaylanmıştır |
| Sızıntı gereksinimi | Seçilen koltuk tasarımı ve denetim standardı ile onaylanmıştır |
| Bağlantı noktası deseni | Fiyat teklifinden önce L-port veya T-port onaylanmalıdır |
| Dokümantasyon | Belirtildiğinde veri sayfası, çizim, test raporu ve malzeme belgeleri mevcuttur |
Tasarım Nasıl Çalışır?
Konformal Üç Yollu Küresel Vana bir akış şeması ile belirtilmelidir. Yanlış bir port düzeni, valf gövdesi boru hattına uysa bile ortamın yanlış şekilde yönlendirilmesine neden olabilir. Vcore Valve, ortak portu, kapatma konumlarını, aktüatörün dönüşünü, arıza konumunu ve kol göstergesini kontrol ederek valf mantığının sistem gereksinimlerine uymasını sağlar.
Fiyat teklifi için Vcore Valve, Konformal Üç Yollu Küresel Vanayı bir sistemin parçası olarak ele alır. Aynı ürün adı, ortam, sıcaklık, basınç, çevrim sıklığı veya montaj konumu değiştiğinde farklı gövde malzemeleri, sızdırmazlık malzemeleri, bağlantı boyutları, çalıştırma yöntemleri ve muayene belgeleri gerektirebilir.
Ürün Karşılaştırması
| Valf seçeneği | Ana seçim noktası | Tipik inceleme senaryosu |
|---|---|---|
| Uyumlu üç yollu küresel vana | Çoklu akış yolu seçeneklerine sahip tek valf gövdesi | Karıştırma, yönlendirme ve akış değiştirme görevleri |
| İki yollu küresel vana | Basit izolasyon için tek giriş ve çıkış | Düz boru hattı kapatma hizmeti |
| Üç yollu küresel vana | Seçilen karıştırma veya yönlendirme kontrolü için doğrusal valf stili | Azaltma veya kontrol karakteristiği incelemesi gerektiren uygulamalar |
| Manifold montajı | Birlikte düzenlenmiş birden fazla vana ve bağlantı parçası | İzolasyon artı bypass veya drenaj fonksiyonları gerektiren karmaşık sistemler |
Seçim Kontrol Listesi
| Kontrol listesi öğesi | Neden önemli? |
|---|---|
| Akış şeması sağlandı | Bağlantı noktası işlevi ve ortak bağlantı noktası seçimden önce açık olmalıdır |
| L bağlantı noktası veya T bağlantı noktası onaylandı | Bağlantı noktası düzeni karıştırma, yönlendirme ve kapatma davranışını belirler |
| Çalıştırma mantığı gözden geçirildi | Açma-kapama pozisyonları, geri bildirim ve arıza pozisyonu kontrol sistemiyle eşleşmelidir |
| Seçilen koltuk malzemesi | Ortam, sıcaklık ve döngü sıklığı koltuk seçimini belirler |
| Bakım erişimi kontrol edildi | Kulp, aktüatör ve bağlantı noktası yönü kurulumdan sonra erişilebilir kalmalıdır |
Tipik Uygulamalar
- Malzeme incelemesinden sonra su, kimyasal ve hizmet sistemlerindeki akışı karıştırma veya yönlendirme
- Tek valf gövdesiyle iki hat veya iki proses yolu arasında geçiş yapma
- Çok portlu yönlendirme gerektiren kızak paketleri ve kompakt boru düzenleri
- Pnömatik veya elektrikli çalıştırmayla otomatik akış yolu seçimi
Uygulama Limitleri
- Hassas kısma karakteristiği gerektiğinde kontrol vanasının yerini almaz
- Yanlış port düzeni yanlış akış yönlendirmesine neden olabilir, bu nedenle çizimler onaylanmalıdır
- Viskoz, kristalleşen veya aşındırıcı ortamlar özel yuva ve boşluk incelemesi gerektirebilir
Mühendislik Notları
Uyumlu Üç Yollu Küresel Vanayı yalnızca kopyalanan bir boyut veya basınç aralığından seçmeyin. Eski ürün sayfaları sıklıkla gerçek valf modeliyle eşleşmeyebilecek genel aralıklar içerir. Vcore Valve, teknik değerleri yayınlamadan veya taahhüt etmeden önce seçilen ürün çiziminden ve müşteri veri sayfasından nihai tasarımı onaylar.
İş Akışını Sipariş Etme
| Adım | Eylem |
|---|---|
| 1 | Ortam, basınç-sıcaklık verilerini, boru boyutunu ve bağlantı gereksinimini gönderin |
| 2 | Valf tipini, malzemesini, yatak tasarımını ve çalışma yöntemini doğrulayın |
| 3 | Çizimi, veri sayfasını ve inceleme gerekliliklerini gözden geçirin |
| 4 | Ticari şartları, üretim programını ve belge paketini onaylayın |
| 5 | Onaylanmış sipariş gerekliliklerine göre inceleyin, paketleyin ve gönderin |
Neden Vcore Valve ile Çalışmalı?
Vcore Valve, endüstriyel alıcıların bir ürün adını onaylanmış bir valf spesifikasyonuna dönüştürmesine yardımcı olur. Ekip başvuruyu inceliyor, seçilen Konformal Üç Yollu Küresel Vananın uygun olup olmadığını kontrol ediyor ve desteklenmeyen genel iddialar yerine onaylanmış yapıya göre bir teklif hazırlıyor.
Muayene ve Dokümantasyon
| Belgeleyin veya kontrol edin | Kullanılabilirlik |
|---|---|
| Malzeme sertifikası | Satın alma siparişinde belirtildiğinde kullanılabilir |
| Basınç testi kaydı | Onaylanmış denetim gereksinimlerine göre hazırlanmıştır |
| Boyutlu çizim | Seçilen model onaylandığında incelemeye sunulur |
| Fotoğrafları paketleme | İstendiğinde sevkıyattan önce temin edilebilir |
| İsim plakası ve işaretleme | Siparişe ve ilgili belge gerekliliklerine göre hazırlanır |
Teklif İçin Gerekli Bilgiler
- Vana boyutu veya boru boyutu ve bağlantı standardı
- Ortam bileşimi, sıcaklık ve basınç verileri
- Çalıştırma yöntemi: uygun olduğu yerde manuel, dişli, pnömatik veya elektrikli
- Malzeme tercihi ve korozyon endişeleri
- Muayene, dokümantasyon ve paketleme gereklilikleri
İlgili Valf Kaynakları
Teknik olarak bu ürün ailesine daha yakın olan ilgili valf sayfalarını inceleyin:
Genel valf tasarımı referansı için bkz. ASME B16.34 valf standartları bilgileri. Nihai uyumluluk, seçilen ürün modeli ve proje veri sayfasıyla onaylanmalıdır.
SSS
Konformal Üç Yollu Küresel Vana ne için kullanılır?
Uygun boru sistemlerinde akış yollarını karıştırma, yönlendirme veya değiştirme gibi çok portlu akış yönlendirmesi için kullanılır.
L bağlantı noktası ile T bağlantı noktası arasındaki fark nedir?
Bir L bağlantı noktası genellikle akışı iki yol arasında yönlendirirken, T bağlantı noktası tasarıma bağlı olarak farklı karıştırma veya dağıtım işlevlerini destekleyebilir.
Seçimden önce hangi bilgilere ihtiyaç var?
Bir akış şeması, port fonksiyonu, ortam, basınç-sıcaklık verileri, bağlantı tipi, koltuk malzemesi ve çalıştırma yöntemine ihtiyaç vardır.
Otomatikleştirilebilir mi?
Evet. Pnömatik veya elektrikli çalıştırma, tork, bağlantı noktası konumu ve kontrol mantığı onaylandıktan sonra gözden geçirilebilir.
Kısma kontrol valfinin yerini mi alıyor?
Her zaman değil. Hassas modülasyon gerekiyorsa Vcore Valve, bir kontrol valfinin mi yoksa özel trimin mi daha uygun olduğunu incelemelidir.
Pratik Paket Servis
Güvenilir bir Konformal Üç Yollu Küresel Vana seçimi servis verileriyle başlar. Vcore Valve'a proje veri sayfasını gönderin; ekip, nihai teklifi onaylamadan önce malzemeleri, sızdırmazlık tasarımını, bağlantı ayrıntılarını, çalıştırma yöntemini ve denetim belgelerini inceleyecektir.
