Hızlı Özet: Yumuşak yataklı ve metal yataklı küresel vanalar farklı sızdırmazlık ilkeleri kullanır ve farklı servis koşulları için seçilir. Yumuşak yataklı küresel vanalar, temiz, uyumlu ortamlarda sıkı kapatma, daha düşük çalışma torku ve iyi performans sağlamak için PTFE, RPTFE, PEEK gibi metalik olmayan yuvalar veya diğer tasarlanmış polimerler kullanır. Metal yataklı küresel vanalar, sert yüzeyli veya kaplamalı oturma yüzeyleriyle metalden metale temas kullanır ve genellikle yüksek sıcaklık, aşındırıcı ortamlar, bulamaç, buhar, termal yağ, ağır hizmet veya yangına dayanıklı uygulamalar için düşünülür. Her iki tasarım da evrensel olarak daha iyi değildir. Seçimde sıcaklık, basınç, ortam, parçacıklar, korozyon, sızıntı sınıfı, çalışma torku, koltuk malzemesi, kaplama, yangın güvenliği gereksinimi ve bakım beklentileri dikkate alınmalıdır.
Yumuşak yatak ve metal yataklı küresel vana seçimi basit bir iyi veya daha iyi karar değildir. Doğru koltuk tasarımı akışkana, sıcaklığa, basınca, gerekli kapatmaya, ortamdaki parçacıklara, korozyon riskine, yangın güvenliği gereksinimine, aktüatör torkuna ve bakım planına bağlıdır.
Temiz uyumlu hizmette yumuşak oturmalı küresel vana, daha sıkı kapatma ve daha kolay çalışma sağlayabilir. Yüksek sıcaklık veya aşındırıcı hizmetlerde, metal yataklı küresel vana daha güvenli bir mühendislik tercihi olabilir. Nihai karar yalnızca koltuk adına değil, tam valf veri sayfasına göre verilmelidir.
Yumuşak Oturmalı Küresel Vana Nedir?
Yumuşak oturmalı küresel vana, bilya yüzeyine karşı sızdırmazlık sağlamak için esnek veya polimer yuva malzemeleri kullanır. Yaygın koltuk malzemeleri arasında PTFE, RPTFE, PEEK, güçlendirilmiş polimerler ve diğer belirtilen sızdırmazlık malzemeleri bulunur. Bu yuvalar yük altında hafifçe deforme olabilir ve uygun servis koşullarında valfin sıkı kapatma sağlamasına yardımcı olur.
Yumuşak oturmalı tasarımlar genellikle temiz su, hava, gaz, uyumlu kimyasallar ve sıkı kapatmanın ve daha düşük çalışma torkunun önemli olduğu genel izolasyon hizmeti için seçilir. Örneğin, bir PTFE oturmalı küresel vana ortam, sıcaklık ve basınç PTFE oturma malzemeleriyle uyumlu olduğunda düşünülebilir.
Avantajlar kadar sınırlamalar da önemlidir. Yumuşak koltuklar sıcaklık, basınç, kimyasal uyumluluk, aşınma, koltuk deformasyonu ve tekrarlanan döngülerden etkilenebilir. Medya sert parçacıklar içeriyorsa veya sıcaklık yuva malzemesi sınırının üzerindeyse, yumuşak yuva aşınabilir, deforme olabilir veya sızdırmazlık güvenilirliğini kaybedebilir.
Metal Oturmalı Küresel Vana Nedir?
Metal yataklı bir küresel vana, bilye ile yatak arasında metal-metal oturma temasını kullanır. Sızdırmazlık yüzeyleri, hizmete bağlı olarak sert kaplama, kaplama, püskürtme, alıştırma veya diğer yüzey işlemlerini kullanabilir. Amaç ısıya, parçacıklara, erozyona ve ağır çalışma koşullarına karşı direnci arttırmaktır.
Metal yataklı küresel vanalar genellikle yüksek sıcaklık, aşındırıcı ortamlar, bulamaç, buhar, termal yağ ve diğer ağır hizmet uygulamaları için düşünülür. bir metal oturmalı küresel vana bir polimer yatağın ısı veya aşınma nedeniyle hasar göreceği durumlarda faydalı olabilir.
Metal yataklı valfler genellikle yumuşak yataklı valflerden daha yüksek çalışma torkuna sahiptir. Sızdırmazlık sınıfı ve sızdırmazlık performansı belirlenmeli ve test edilmelidir. Gerekli standart, test yöntemi ve kabul kriterleri açıkça tanımlanmadıkça bunların kabarcık geçirmez olduğu varsayılmamalıdır.

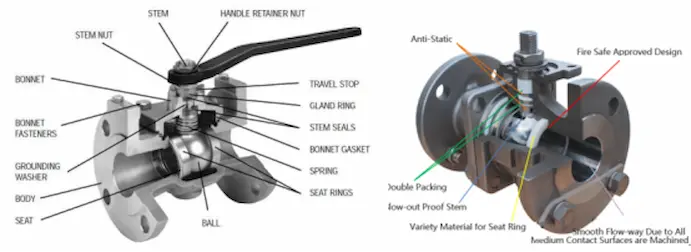

Yumuşak Koltuk ve Metal Koltuk Küresel Vanası: Temel Farklılıklar
| Karşılaştırma Faktörü | Yumuşak Oturmalı Küresel Vana | Metal Oturmalı Küresel Vana |
|---|---|---|
| Koltuk malzemesi | PTFE, RPTFE, PEEK, güçlendirilmiş polimer veya diğer mühendislik ürünü yumuşak koltuk | Sert kaplamalı, kaplamalı veya işlenmiş sızdırmazlık yüzeyli metal koltuk |
| Sızdırmazlık prensibi | Esnek koltuk, sıkı kapatmayı desteklemek için topa karşı deforme olur | Metalden metale temas yüzey kalitesine, kaplamaya, yüke ve alıştırma kalitesine bağlıdır |
| Kapatma performansı | Genellikle temiz uyumlu ortamlarda sıkı kapatma için uygundur | Kontrollü sızıntı performansı sağlayabilir ancak sızıntı sınıfı belirtilmelidir |
| Tipik sızıntı sınıfı | Valf standardına, yuva malzemesine, basınca, sıcaklığa ve test yöntemine bağlıdır | Koltuk kaplamasına, tasarıma, test yöntemine ve belirtilen sızıntı sınıfına bağlıdır |
| Sıcaklık direnci | Koltuk malzemesiyle sınırlıdır | Genellikle daha yüksek sıcaklıkta servis için seçilir |
| Aşınma direnci | Parçacıklar veya bulamaç mevcut olduğunda sınırlıdır | Kaplama uygun olduğunda aşındırıcı veya parçacık içeren servisler için genellikle daha iyidir |
| Çalışma torku | Genellikle daha düşüktür, bu da manuel çalıştırmaya ve aktüatörün boyutlandırılmasına yardımcı olabilir | Genellikle daha yüksektir, özellikle yüksek basınç veya ağır hizmet koşullarında |
| Yangın güvenliği hususu | Vana yangına dayanıklı yapıyı ve ikincil sızdırmazlığı test ettiğinde mümkündür | Yangın riski veya yüksek sıcaklıkta hizmet için uygun olabilir ancak uyumluluk yine de tasarım ve teste bağlıdır |
| Medya uygunluğu | Temiz, uyumlu sıvılar ve gazlar | Yüksek sıcaklık, aşındırıcı ortam, bulamaç, buhar, termal yağ veya ağır hizmet |
| Bakım hususu | Koltuk hasarı, şişmesi, deformasyonu veya kimyasal saldırı incelenmelidir | Kaplama aşınması, alıştırma kalitesi, tork artışı ve yatak yüzeyindeki hasarlar gözden geçirilmelidir |
| Maliyet eğilimi | Standart hizmet için genellikle daha düşüktür | Malzemeler, işleme, kaplama ve test nedeniyle genellikle daha yüksektir |
| Ana alıcı riski | Sıcaklığı, parçacıkları veya uyumluluğu kontrol etmeden yumuşak bir koltuk seçmek | Sızıntı sınıfı belirtilmeden her metal yataklı vananın sıkı kapatmaya sahip olduğu varsayılırsa |
Hızlı Seçim Kılavuzu: Yumuşak Koltuk mu, Metal Koltuk mu?
| Hizmet Durumu | Genellikle Daha İyi Seçim | neden | Alıcı Kontrolü |
|---|---|---|---|
| Temiz su, hava veya uyumlu gaz | Yumuşak oturmalı küresel vana | Sıkı kapatma ve düşük tork uygun olabilir | Koltuk malzemesini ve basınç-sıcaklık sınırını doğrulayın |
| Kimyasal servis | Projeye bağlı | Koltuk uyumluluğu kritik öneme sahiptir | Medya konsantrasyonunu, sıcaklığı ve malzeme uyumluluğunu doğrulayın |
| Yüksek sıcaklıkta servis | Metal oturmalı küresel vana | Yumuşak koltuklar gücünü kaybedebilir veya deforme olabilir | Sıcaklığı, kaplamayı, sızıntı sınıfını ve torku doğrulayın |
| Buhar veya termal yağ | Tasarıma bağlı olarak metal yataklı küresel vana | Yüksek sıcaklık ve termal döngü koltuk seçimini etkiler | Yangın güvenliği ve sızdırmazlık gerekliliklerini doğrulayın |
| Aşındırıcı bulamaç veya parçacıklar | Metal oturmalı küresel vana | Sert oturma yüzeyleri aşınmaya daha iyi direnç gösterebilir | Parçacık boyutunu, sertliğini ve akış durumunu doğrulayın |
| Yangın güvenliği gereksinimi | Yangına dayanıklı küresel vana tasarımı gerekli | Koltuk tasarımı belirtilen standardı karşılamalıdır | Varsa API 607, API 6FA veya proje gereksinimini onaylayın |
| Düşük çalışma torku otomasyonu | Yumuşak oturmalı küresel vana daha kolay olabilir | Daha düşük tork aktüatör boyutunu azaltabilir | Ayrılma torkunu ve servis durumunu doğrulayın |
Sızıntı Sınıfı ve Kapatma Beklentileri
Yumuşak yataklı küresel vanalar genellikle sıkı kapatma gerektiğinde seçilir, ancak gerçek kapatma yuva malzemesine, basınca, sıcaklığa, vana standardına ve test yöntemine bağlıdır. Temiz uyumlu serviste iyi performans gösteren yumuşak bir koltuk, sıcak, aşındırıcı veya kimyasal olarak uyumsuz ortamlarda aynı sonucu sağlayamayabilir.
Bu gereklilik belirtilmedikçe ve testlerle doğrulanmadıkça, metal yataklı küresel vanaların genellikle kabarcık geçirmez olduğu varsayılmaz. Ağır hizmet için kabul edilebilir sızıntının sıcaklık, parçacıklar, yuva kaplaması, basınç düşüşü ve çalışma döngüsüyle birlikte değerlendirilmesi gerekebilir.
Fiyat teklifi ve muayene için sızıntı sınıfı teknik veri sayfasında açıkça belirtilmelidir. Projenin sıkı bir koltuk testi gereksinimi varsa ilgili prosedüre ve kabul kriterlerine bakın. Bizim Valf Basıncı Test Yöntemleri Kılavuzda yaygın kabuk ve koltuk testi konseptleri açıklanmaktadır.
Küresel Vana Yuvası Malzeme Seçimi
| Koltuk / Sızdırmazlık Malzemesi | Tipik Kullanım | Önemli Dikkat |
|---|---|---|
| PTFE | Temiz su, hava, gaz ve uyumlu kimyasal servisi | Sınırlı sıcaklık ve aşınma direnci; kimyasal uyumluluğun hala gözden geçirilmesi gerekiyor |
| RPTFE | Saf PTFE'ye kıyasla daha fazla güç gerektiren uygulamalar | Sıcaklık, basınç ve ortam uyumluluğu hâlâ gerçek sınırı belirliyor |
| GÖZ ATIN | PTFE'den daha yüksek mukavemet veya daha yüksek sıcaklık kapasitesi gerektiren seçilmiş hizmet | Gerçek medyayla karşılaştırıldığında daha yüksek maliyet ve uyumluluk onaylanmalıdır |
| Sert kaplamalı metal koltuk | Yüksek sıcaklık, aşındırıcı veya ağır hizmet | Sızdırmazlık sınıfı, kaplama, tork, yüzey kalitesi ve alıştırma kalitesi kontrol edilmelidir |
| Elastomer destekli tasarım | Seçilen sızdırmazlık veya yedek sızdırmazlık işlevi | Sıcaklık, şişme, kompresyon seti ve kimyasal uyumluluğu gözden geçirilmelidir |
Koltuk malzemesi gövde, küre, gidon ve trim paketi ile birlikte seçilmelidir. Daha geniş malzeme incelemesi için bkz. Valf Trim Malzemeleri Seçim Kılavuzu.
Yangına Dayanıklı Tasarım: Yumuşak Koltuk ve Metal Koltukta Dikkat Edilmesi Gerekenler
Yangına dayanıklı küresel vana performansı, tek başına yumuşak koltuk veya metal koltuk kelimeleri ile belirlenmez. Birçok yangına dayanıklı yumuşak yataklı küresel vana, normal çalışma için birincil bir yumuşak yatak ve yumuşak yatak hasarından sonra ikincil bir metalden metale sızdırmazlık yolu kullanır. Metal yataklı küresel vanalar yüksek sıcaklık ve yangın riski taşıyan hizmetler için uygun olabilir ancak yangın güvenliğine uygunluk yine de vana tasarımına ve testine bağlıdır.
Alıcılar, API 607, API 6FA gibi gerekli standardı veya varsa proje spesifikasyonunu onaylamalıdır. Yangın güvenliğine uygunluk gerekiyorsa teklif talebine yazılmalı ve doğru test sertifikasıyla desteklenmelidir. Petrol, gaz ve kimya projeleri için Yangına Dayanıklı Küresel Vana tasarım, koltuk yapısı, anti-statik gereklilik ve test dokümantasyonuna göre gözden geçirilmelidir.
Çalışma Torku ve Aktüatör Seçimi
Koltuk seçimi çalışma torkunu etkiler. Yumuşak yataklı küresel vanalar genellikle uygun temiz serviste daha düşük tork gerektirirken, metal yataklı küresel vanalar yatak yükü, kaplama sürtünmesi, basınç, sıcaklık ve parçacıklar nedeniyle daha yüksek tork gerektirebilir. Otomatik vanalar yalnızca nominal boyuta göre seçilmemelidir.
Pnömatik veya elektrikli çalıştırma için, ayrılma torkunu, çalışma torkunu, maksimum fark basıncını, güvenlik faktörünü, çalışma frekansını ve mevcut hava veya güç kaynağını onaylayın. Valf Aktüatörü Torku Boyutlandırma Kılavuzu manuel ve otomatik küresel vana paketlerini karşılaştırırken faydalı bir referanstır.
Alıcıların Teklif Vermeden Önce Sağlamaları Gereken Bilgiler
Koltuk seçiminde eksik servis bilgisi, yanlış sızdırmazlık malzemesine, aşırı torka, yatağın deformasyonuna, sızıntıya veya servis ömrünün kısalmasına neden olabilir. Alıcılar şunları sağlamalıdır:
- Vana tipi, boyutu, DN/NPS ve miktarı
- Basınç değeri, Sınıf/PN, çalışma basıncı ve tasarım basıncı
- Ortam, konsantrasyon ve korozyon durumu
- Çalışma sıcaklığı, tasarım sıcaklığı ve sıcaklık döngüsü
- Medyayı, parçacıkları, çamuru veya aşındırıcı içeriği temizleyin
- Gerekli kapatma veya sızıntı sınıfı
- Önceden belirtilmişse yumuşak koltuk veya metal koltuk tercihi
- PTFE, RPTFE, PEEK veya metal koltuk kaplaması gibi koltuk malzemesi gereksinimi
- Gövde, küre, gövde ve trim malzemesi gereksinimleri
- Kaplama, sert kaplama veya yüzey işlemi gereksinimi
- Varsa yangına dayanıklı ve antistatik gereklilik
- Son bağlantı ve yüz yüze standart
- Çalıştırma yöntemi: kol, dişli kutusu, pnömatik aktüatör veya elektrikli aktüatör
- Otomatikleştirilmişse aktüatör tork gereksinimi
- Geçerli vana standardı, malzeme sertifikası ve basınç testi gereklilikleri
Yumuşak yataklı veya metal yataklı küresel vana teklifi için ortam, sıcaklık, basınç, yatak gereksinimi ve sızıntı beklentisini bizim aracılığıyla gönderin. iletişim sayfası. Vcore Valve, teklif vermeden önce koltuk malzemesini, torku, yangın güvenliği gerekliliklerini ve test belgelerini inceleyebilir.
SSS
Yumuşak koltuk ile metal koltuklu küresel vana arasındaki fark nedir?
Yumuşak yataklı küresel vana, PTFE, RPTFE veya PEEK gibi bir polimer veya esnek yatak kullanır. Metal yataklı bir küresel vana, yüksek sıcaklık, aşındırıcı veya ağır hizmet için genellikle sert yüzeyli veya kaplamalı metalden metale oturma yüzeyleri kullanır.
Hangisi daha iyi, yumuşak koltuk mu yoksa metal yataklı küresel vana mı?
Her iki tasarım da evrensel olarak daha iyi değildir. Yumuşak koltuklar, sıkı kapatma ve daha düşük tork gerektiren temiz uyumlu ortamlar için genellikle daha iyidir. Metal koltuklar genellikle yüksek sıcaklık, aşındırıcı ortamlar, çamur veya ağır hizmet koşulları için daha iyidir.
Yumuşak yataklı küresel vanalar kabarcık geçirmez mi?
Yumuşak yataklı küresel vanalar genellikle sıkı kapatma için seçilir, ancak kabarcık geçirmezlik performansı yatak malzemesine, basınca, sıcaklığa, vana standardına ve test yöntemine bağlıdır. Gereksinim veri sayfasında belirtilmelidir.
Metal yataklı küresel vanalar yüksek sıcaklığa uygun mudur?
Metal oturma yüzeyleri polimer yuvalara zarar verebilecek koşulları tolere edebildiğinden, metal oturmalı küresel vanalar genellikle yüksek sıcaklıktaki servisler için düşünülür. Gerçek sınır malzemeye, kaplamaya, sızıntı sınıfına ve valf tasarımına bağlıdır.
Yumuşak oturmalı küresel vana yangına dayanıklı olabilir mi?
Evet, yumuşak yataklı bir küresel vana, eğer vana test edilmiş bir yangına dayanıklı tasarıma sahipse, genellikle yumuşak yatak hasarından sonra ikincil metalden metale sızdırmazlıkla yangına dayanıklı olabilir. Alıcılar API 607, API 6FA veya varsa proje gerekliliğini onaylamalıdır.
Bulamaç veya aşındırıcı ortamlar için hangi küresel vana yuvası daha iyidir?
Metal yataklı küresel vanalar genellikle çamurlu veya aşındırıcı ortamlar için seçilir çünkü sert oturma yüzeyleri aşınmaya daha iyi direnç gösterebilir. Parçacık boyutu, sertlik, akış hızı, kaplama ve kabul edilebilir sızıntı sınıfı yine de kontrol edilmelidir.
Yumuşak veya metal yataklı küresel vana teklifinde bulunmak için hangi bilgilere ihtiyaç vardır?
Vana boyutunu, basınç değerini, ortamı, sıcaklığı, basıncı, parçacık veya çamur içeriğini, gerekli sızıntı sınıfını, yuva malzemesini, gövde/bilya/gövde malzemesini, yangın güvenliği gerekliliğini, çalıştırma yöntemini, aktüatör torkunu ve test gerekliliklerini sağlayın.
