Van bi 2 chiều và 3 chiều lựa chọn là một câu hỏi phổ biến trong các dự án đường ống công nghiệp. Cả hai van đều sử dụng một quả cầu quay để kiểm soát dòng chảy, nhưng chúng được thiết kế cho các chức năng đường ống khác nhau. Van bi 2 chiều chủ yếu được sử dụng để mở hoặc đóng một đường ống, trong khi van bi 3 chiều được sử dụng để định tuyến dòng chảy giữa nhiều cổng.
Đối với người mua B2B, sự khác biệt không chỉ ở số lượng cổng. Sự khác biệt thực sự là logic điều khiển luồng. Van bi 2 chiều là lựa chọn tốt hơn cho cách ly đơn giản. Van bi 3 chiều là lựa chọn tốt hơn khi hệ thống cần chuyển hướng, trộn, bỏ qua, chuyển bể hoặc định tuyến tự động. Việc chọn sai thiết kế có thể gây ra hướng dòng chảy không chính xác, độ phức tạp của đường ống không cần thiết, nguy cơ rò rỉ hoặc các vấn đề về điều khiển.
Hướng dẫn này giải thích sự khác biệt giữa van bi 2 chiều và 3 chiều theo quan điểm của người mua công nghiệp thực tế. Nó bao gồm cấu trúc, đường dẫn dòng chảy, thiết kế cổng L và cổng T, chức năng ngắt, ứng dụng, tự động hóa, lỗi lựa chọn và yêu cầu báo giá. Để có cái nhìn tổng quan hơn về các loại van bi, vật liệu, mặt tựa, thiết kế cổng và ứng dụng, hãy đọc hướng dẫn chính của chúng tôi về van bi công nghiệp.
Van bi 2 chiều là gì?
Van bi 2 chiều là thiết kế van bi phổ biến nhất. Nó có hai kết nối đường ống: một đầu vào và một đầu ra. Bên trong thân van, một quả cầu khoan quay 90 độ để đóng hoặc mở đường dẫn dòng chảy.
Khi lỗ của quả bóng thẳng hàng với đường ống, van sẽ mở. Khi quả bóng quay 90 độ, mặt rắn của quả bóng sẽ chặn dòng chảy và van đóng lại. Cấu trúc đơn giản này làm cho van bi 2 chiều được sử dụng rộng rãi để ngắt, cách ly và điều khiển đường ống cơ bản.
Công dụng phổ biến của Van bi 2 chiều
- Ngắt đường ống
- Cách ly đầu vào và đầu ra của bể
- Cách ly bơm
- Ngắt đường dẫn khí
- Đường ống xử lý nước
- Đường truyền hóa chất
- Hệ thống dầu, nhiên liệu và tiện ích
Trong hầu hết các hệ thống công nghiệp, van bi 2 chiều được lựa chọn khi người mua cần một van đóng mở đáng tin cậy cho một tuyến đường ống.
Van bi 3 chiều là gì?
Van bi 3 chiều có ba kết nối ống thay vì hai. Bi bên trong có cổng hình chữ L hoặc chữ T cho phép van kết nối các cổng khác nhau tùy theo vị trí bi.
Van bi 3 chiều được sử dụng khi hệ thống đường ống cần nhiều hơn việc ngắt đơn giản. Họ có thể chuyển hướng dòng chảy từ dòng này sang dòng khác, trộn hai dòng vào một đầu ra, tạo đường vòng hoặc chuyển đổi giữa hai tuyến quy trình. Để được giải thích chi tiết về nguyên lý làm việc của van 3 chiều, hãy xem hướng dẫn của chúng tôi về van bi 3 ngã hoạt động như thế nào.
Công dụng phổ biến của Van bi 3 chiều
- Chuyển hướng dòng chảy
- Trộn hai dòng đầu vào
- Chuyển đổi giữa các xe tăng
- Bỏ qua thiết bị xung quanh
- Quá trình định tuyến trượt
- Hệ thống định lượng và vận chuyển hóa chất
- Điều khiển hướng dòng chảy tự động
Đối với các ứng dụng định tuyến tự động, người mua có thể đánh giá van bi ba chiều điện khi van cần chuyển đổi đường dẫn dòng chảy thông qua tín hiệu điều khiển.
Van bi 2 chiều và 3 chiều: Bảng khác biệt cốt lõi
| Yếu tố so sánh | Van bi 2 chiều | Van bi 3 chiều |
|---|---|---|
| Số cổng | Hai cổng: một đầu vào và một đầu ra | Ba cổng để định tuyến, trộn, chuyển hướng hoặc bỏ qua |
| Chức năng chính | Đóng mở đóng cửa | Định tuyến luồng giữa nhiều đường dẫn đường ống |
| Thiết kế bóng bên trong | Khoan thẳng qua bóng | Lỗ khoan cổng L hoặc cổng T bên trong quả bóng |
| Logic điều khiển luồng | Điều khiển bật tắt đơn giản | Chuyển hướng, trộn, bỏ qua hoặc chuyển đổi |
| Ứng dụng điển hình | Cách ly đường ống | Chuyển mạch bể, định tuyến quy trình, trộn, bỏ qua |
| Độ phức tạp cài đặt | Đơn giản | Yêu cầu định hướng cổng và logic luồng chính xác |
| Tự động hóa | Bằng tay, điện hoặc khí nén | Bằng tay, điện hoặc khí nén với logic vị trí |
| Rủi ro của người mua | Kích thước vật liệu, chỗ ngồi, áp suất hoặc bộ truyền động không đúng | Loại cổng sai, hướng sai hoặc xoay bộ truyền động không chính xác |
Van bi 2 chiều hoạt động như thế nào

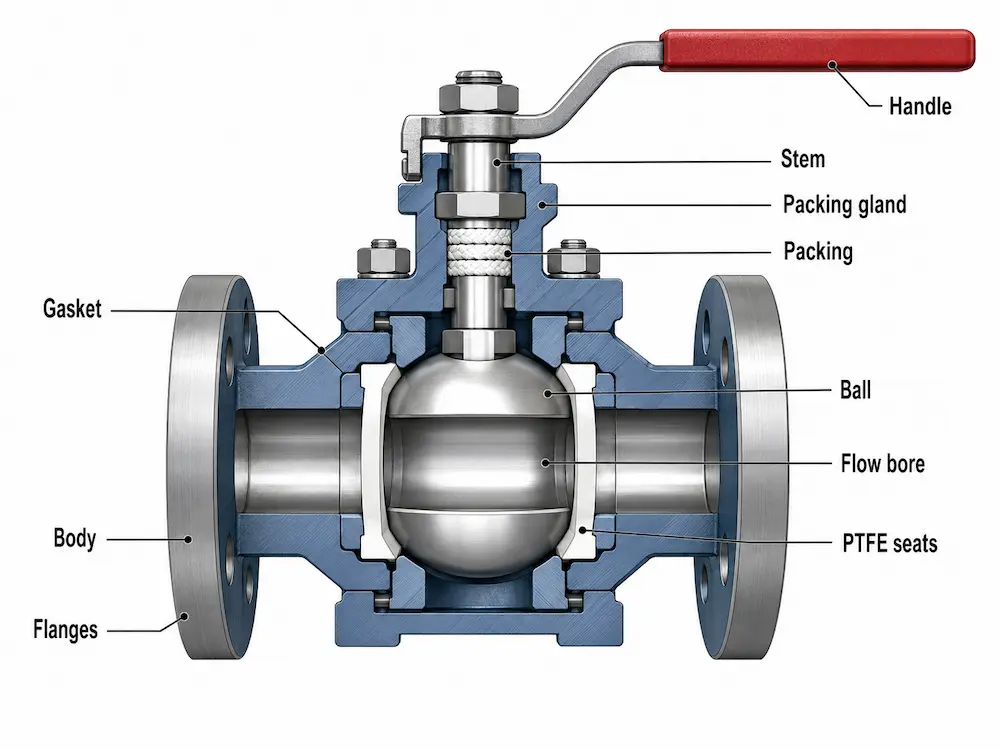

Van bi 2 chiều hoạt động với lỗ bi xuyên thẳng. Ở vị trí mở, lỗ khoan thẳng hàng với đường ống và cho phép dòng chảy đi qua. Ở vị trí đóng, quả bóng quay 90 độ và chặn đường ống.
Thiết kế này là trực tiếp và đáng tin cậy. Nó phù hợp với các hệ thống có đường dẫn đơn giản và người mua chỉ cần mở hoặc đóng một đường ống. Vì lý do này, van bi 2 chiều được sử dụng rộng rãi trong các hệ thống nước, khí đốt, dầu, hóa chất, hơi nước và cách ly công nghiệp.
Van bi 3 chiều hoạt động như thế nào

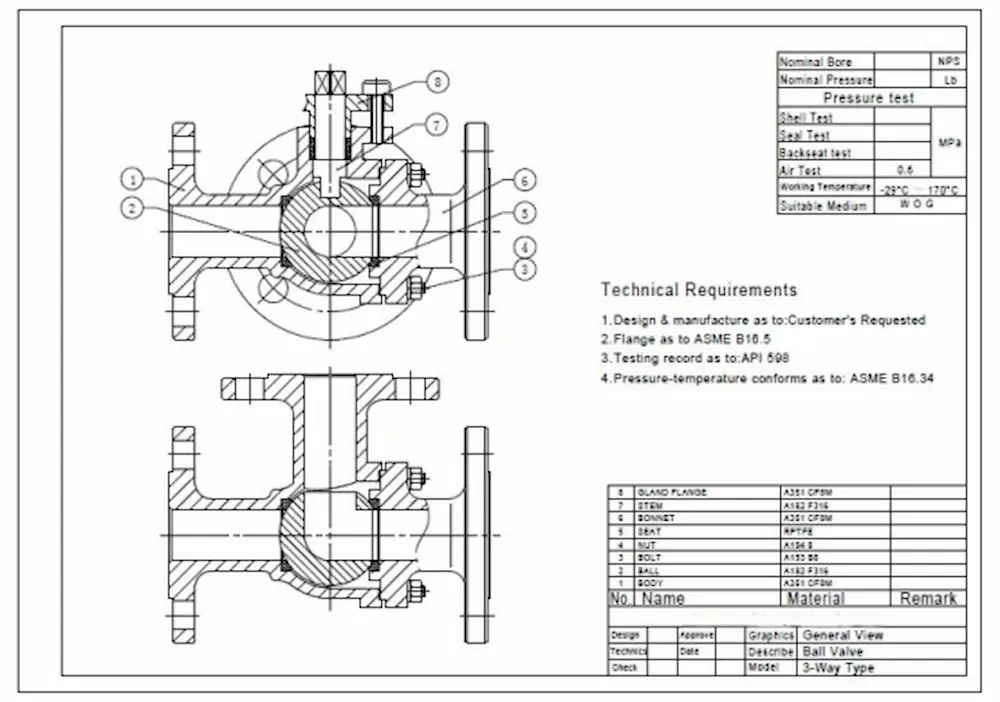

Van bi 3 chiều hoạt động bằng cách xoay một bi cổng L hoặc cổng T bên trong để kết nối các cổng van khác nhau. Hướng dòng chảy phụ thuộc vào hình dạng cổng và vị trí bóng.
Khác với van 2 chiều, van 3 chiều có thể thay đổi lộ trình dòng chảy mà không cần sử dụng nhiều van riêng biệt. Điều này có thể làm giảm độ phức tạp của đường ống, đơn giản hóa quá trình tự động hóa và làm cho quá trình trượt nhỏ gọn dễ thiết kế hơn. Tuy nhiên, người mua phải xác nhận đúng mẫu cổng trước khi đặt hàng.
Cổng L và Cổng T trong Van bi 3 chiều
Van bi 3 chiều cổng L
Van bi 3 chiều cổng L có đường dẫn dòng chảy bên trong có hình chữ L. Nó thường kết nối một cổng chung với một trong hai cổng khác. Điều này làm cho nó hữu ích cho việc chuyển hướng và chuyển đổi dòng chảy.
Chọn van bi cổng L khi hệ thống cần gửi dòng chảy đến đích này hay đích khác, chẳng hạn như chuyển đổi giữa Bể A và Bể B hoặc định tuyến luồng giữa dây chuyền xử lý và đường vòng.
Van bi 3 chiều T-Port
Van bi 3 ngả cổng chữ T có đường dẫn dòng chảy bên trong có hình chữ T. Nó có thể kết nối nhiều cổng tùy theo vị trí bóng. Điều này giúp ích cho việc trộn, phân phối hoặc kết nối nhiều hơn hai dòng.
Chọn van bi cổng chữ T khi hệ thống cần trộn, phân phối hoặc kết hợp dòng chảy linh hoạt hơn. Người mua nên xác nhận xem có nên kết nối cả ba cổng cùng một lúc hay không.
| Thiết Kế Cảng | Sử dụng tốt nhất | Hành vi dòng chảy | Kiểm tra người mua |
|---|---|---|---|
| Cổng L | Chuyển hướng và chuyển đổi | Thường kết nối hai cổng cùng một lúc | Xác nhận cổng chung và hướng chuyển đổi |
| Cổng T | Trộn, phân phối và định tuyến nhiều cổng | Có thể kết nối hai hoặc ba cổng tùy theo vị trí | Xác nhận tất cả các vị trí luồng được yêu cầu và bị chặn |
So sánh chức năng dòng chảy: Tắt, chuyển hướng, trộn và bỏ qua
Tắt
Để ngắt đơn giản, van bi 2 chiều thường là lựa chọn tốt hơn và đơn giản hơn. Nó cung cấp chức năng đóng mở trực tiếp với ít mối lo ngại về định hướng cổng hơn.
chuyển hướng
Để chuyển hướng, van bi 3 chiều thường tốt hơn. Nó có thể hướng dòng chảy từ một đầu vào đến một trong hai đầu ra hoặc chọn giữa hai nguồn đầu vào.
Trộn
Để trộn hai dòng vào một ổ cắm, thường cần có van bi 3 chiều cổng T. Van bi 2 chiều tiêu chuẩn không thể tự thực hiện trộn.
Bỏ qua
Đối với hệ thống bypass, van bi 3 chiều có thể làm giảm số lượng đường ống và van. Nó có thể định tuyến dòng chảy qua hoặc xung quanh các thiết bị như bộ lọc, bộ trao đổi nhiệt, máy bơm hoặc bộ phận xử lý.
Khi nào bạn nên chọn Van bi 2 chiều?
Chọn van bi 2 chiều khi ứng dụng yêu cầu điều khiển đóng mở đơn giản trong một đường ống. Đây thường là sự lựa chọn thiết thực và tiết kiệm chi phí nhất cho dịch vụ cách ly.
- Sử dụng nó khi đường ống có một đầu vào và một đầu ra.
- Sử dụng khi van chỉ cần đóng hoặc mở dòng chảy.
- Sử dụng nó khi việc tắt đơn giản quan trọng hơn việc định tuyến luồng.
- Sử dụng nó khi không gian lắp đặt và chi phí cần được kiểm soát.
- Sử dụng nó cho các hệ thống nước, khí đốt, dầu, hóa chất và tiện ích thông thường nơi vật liệu tương thích.
Khi nào bạn nên chọn Van bi 3 chiều?
Chọn van bi 3 chiều khi hệ thống cần kiểm soát dòng chảy giữa nhiều đường dẫn. Nó hữu ích hơn van 2 chiều khi người mua cần chuyển đổi, chuyển hướng, trộn hoặc bỏ qua.
- Sử dụng nó khi một đầu vào phải chuyển đổi giữa hai đầu ra.
- Sử dụng nó khi hai luồng đầu vào cần trộn vào một đầu ra.
- Sử dụng nó khi một van cần thay thế nhiều van ngắt trong hệ thống định tuyến.
- Sử dụng nó khi cần định tuyến quy trình tự động.
- Sử dụng nó để lựa chọn bể chứa, đường tránh, đường trượt quy trình và hệ thống vận chuyển hóa chất.
Vận hành bằng tay, điện và khí nén
Vận hành thủ công
Van bi 2 chiều và 3 chiều bằng tay được vận hành bằng cần gạt, hộp số hoặc tay quay. Chúng thích hợp cho các đường ống có thể tiếp cận và hoạt động ở tần số thấp.
Vận hành điện
Van bi điện sử dụng bộ truyền động điện để điều khiển đóng mở hoặc điều khiển vị trí tự động. Van bi điện 2 chiều chủ yếu được sử dụng để ngắt từ xa. Van bi điện 3 chiều được sử dụng để định tuyến dòng chảy tự động, bỏ qua, trộn hoặc chuyển đổi bể chứa.
Người mua so sánh van bi tự động cũng có thể đọc hướng dẫn của chúng tôi về van bi điện.
Vận hành bằng khí nén
Van bi khí nén sử dụng khí nén để vận hành nhanh, tần số chu kỳ cao hoặc hồi xuân không an toàn. Chúng phổ biến trong các nhà máy chế biến nơi có sẵn khí nén và yêu cầu phản ứng nhanh.
So sánh ứng dụng
| ứng dụng | Loại van được đề xuất | Lý do |
|---|---|---|
| Cách ly đường ống đơn giản | Van bi 2 chiều | Điều khiển đóng mở trực tiếp là đủ |
| Ngắt đầu vào hoặc đầu ra của bể | Van bi 2 chiều | Cách ly đơn giản với một đường dẫn dòng chảy |
| Chuyển đổi giữa hai xe tăng | Van bi 3 chiều | Một van có thể định tuyến dòng chảy đến các điểm đến khác nhau |
| Bỏ qua thiết bị xung quanh | Van bi 3 chiều | Hữu ích cho việc định tuyến dòng chảy qua hoặc xung quanh thiết bị |
| Trộn hóa chất | Van bi 3 ngã cổng chữ T | Có thể kết hợp hai luồng đầu vào thành một đầu ra |
| Tự động hóa quá trình trượt | Van bi điện 3 chiều | Hỗ trợ định tuyến tự động nhỏ gọn |
| Ngắt đường dẫn khí | Van bi 2 chiều | Cách ly đáng tin cậy thường là chức năng chính |
Danh sách kiểm tra lựa chọn dành cho người mua B2B
Trước khi lựa chọn van bi 2 chiều và 3 chiều, người mua nên xác nhận chức năng dòng chảy thực. Van 3 chiều không tự động tốt hơn. Nó chỉ tốt hơn khi hệ thống cần nhiều đường dẫn luồng.
| Mục lựa chọn | Những gì cần xác nhận | Tại sao nó quan trọng |
|---|---|---|
| Chức năng dòng chảy | Tắt, chuyển hướng, trộn, bỏ qua hoặc chuyển đổi | Xác định xem 2 chiều hay 3 chiều phù hợp |
| Thiết Kế Cảng | Lỗ khoan thẳng, cổng L hoặc cổng T | Kiểm soát đường dẫn dòng chảy thực tế |
| Định hướng cổng | Cổng chung, đầu vào, đầu ra, vị trí bị chặn | Ngăn chặn cài đặt và hướng dòng chảy không chính xác |
| Trung bình | Nước, khí đốt, dầu, hóa chất, dung môi, hơi nước hoặc bùn | Xác định khả năng tương thích của vật liệu và chỗ ngồi |
| Áp lực | Áp suất vận hành và áp suất thiết kế | Xác định cấp áp suất và thiết kế thân xe |
| Nhiệt độ | Nhiệt độ bình thường và tối đa | Ảnh hưởng đến việc lựa chọn vật liệu chỗ ngồi và con dấu |
| Kết nối | Mặt bích, ren, hàn, kẹp hoặc loại khác | Phải phù hợp với thiết kế đường ống |
| Phương thức hoạt động | Hướng dẫn sử dụng, điện, khí nén hoặc hộp số | Xác định mô-men xoắn, tín hiệu điều khiển và nhu cầu lắp đặt |
| Tài liệu | Bản vẽ, sơ đồ quy trình, báo cáo thử nghiệm, chứng chỉ vật liệu | Hỗ trợ phê duyệt dự án và cài đặt chính xác |
Những sai lầm lựa chọn phổ biến
Sai lầm 1: Sử dụng van 3 chiều khi van 2 chiều đã đủ
Van bi 3 chiều phức tạp hơn và có thể đắt hơn. Nếu hệ thống chỉ cần ngắt đơn giản thì van bi 2 chiều thường dễ dàng và tiết kiệm hơn.
Sai lầm 2: Chọn Van 2 chiều cho hệ thống định tuyến
Nếu hệ thống cần chuyển hướng, trộn, bỏ qua hoặc chuyển mạch, chỉ sử dụng van 2 chiều có thể cần nhiều van hơn và nhiều đường ống hơn. Van bi 3 chiều có thể đơn giản hóa hệ thống.
Sai lầm 3: Không xác nhận L-Port hoặc T-Port
Đối với van bi 3 chiều, thiết kế cổng L và cổng T tạo ra các đường dẫn dòng chảy khác nhau. Người mua phải luôn xác nhận thiết kế cổng yêu cầu trước khi đặt hàng.
Sai lầm 4: Bỏ qua định hướng cổng
Van 3 chiều có thể được lắp đặt không chính xác nếu các vị trí cổng, đầu vào, đầu ra và tay cầm chung hoặc bộ truyền động không được xác định rõ ràng.
Sai lầm 5: Bỏ qua vật liệu làm chỗ ngồi và con dấu
Cả van bi 2 chiều và 3 chiều đều phụ thuộc vào khả năng tương thích của mặt ngồi và phốt. Nên lựa chọn PTFE, PTFE gia cố, PEEK, EPDM, FKM và các vật liệu khác theo môi trường, áp suất, nhiệt độ và tần suất hoạt động.
Khuyến nghị cuối cùng cho người mua công nghiệp
Van bi 2 chiều là lựa chọn tốt nhất để cách ly đường ống đơn giản. Nó trực tiếp, đáng tin cậy, tiết kiệm chi phí và được sử dụng rộng rãi trong các ứng dụng ngắt công nghiệp. Van bi 3 chiều là lựa chọn tốt hơn khi hệ thống cần định tuyến dòng chảy, chuyển hướng, trộn, bỏ qua hoặc chuyển đổi giữa các nhánh đường ống.
Quyết định nên bắt đầu với chức năng dòng chảy. Nếu van chỉ cần đóng hoặc mở một đường thì nên chọn van bi 2 chiều. Nếu van cần kết nối nhiều đường hoặc thay đổi hướng dòng chảy, hãy chọn van bi 3 chiều và xác nhận xem cần có cổng L hay cổng T.
Nếu bạn cần trợ giúp lựa chọn van bi 2 chiều hoặc 3 chiều để xử lý hóa chất, xử lý nước, dịch vụ khí đốt, hệ thống dầu, chuyển bể, đường vòng hoặc định tuyến dòng chảy tự động, Van Vcore có thể xem lại logic luồng và điều kiện làm việc của bạn. Người mua cũng có thể so sánh các lựa chọn trong thể loại van bi hoặc đánh giá một van bi ba chiều điện cho các dự án định tuyến tự động.
Đối với nguồn cung ứng công nghiệp, câu hỏi quan trọng không chỉ là “Tôi nên chọn van bi 2 chiều hay 3 chiều?” Câu hỏi hay hơn là: “Hệ thống đường ống này yêu cầu đường dẫn dòng chảy nào và cấu trúc van bi nào có thể tạo ra đường dẫn dòng chảy đó một cách đáng tin cậy?”
Câu hỏi thường gặp
1. Van bi 2 chiều và 3 chiều có gì khác nhau?
Van bi 2 chiều có một đầu vào và một đầu ra để đóng mở đơn giản. Van bi 3 chiều có ba cổng và được sử dụng để chuyển hướng, trộn, bỏ qua hoặc chuyển đổi giữa các tuyến đường ống khác nhau.
2. Khi nào nên sử dụng van bi 2 chiều?
Sử dụng van bi 2 chiều khi hệ thống chỉ cần đóng hoặc mở một đường ống. Nó phù hợp cho việc cách ly, ngắt, đường vào và ra của bể, đường dẫn khí, hệ thống nước, hệ thống dầu và nhiều ứng dụng công nghiệp nói chung.
3. Khi nào nên sử dụng van bi 3 ngã?
Sử dụng van bi 3 chiều khi hệ thống cần định tuyến dòng chảy giữa nhiều đường dây, chuyển đổi giữa các bể chứa, trộn hai dòng chảy, tạo đường vòng hoặc tự động hóa hướng dòng chảy trong hệ thống xử lý.
4. Van bi 3 chiều L-port và T-port khác nhau như thế nào?
Van bi 3 chiều cổng L thường được sử dụng để chuyển hướng hoặc chuyển đổi giữa hai đường dẫn dòng chảy. Van bi 3 ngã cổng chữ T có thể dùng để trộn, phân phối hoặc kết nối nhiều cổng tùy theo vị trí bi.
5. Van bi 3 chiều có thể thay thế 2 van bi 2 chiều được không?
Trong một số hệ thống định tuyến hoặc chuyển mạch, van bi 3 chiều có thể thay thế hai van bi 2 chiều và giảm độ phức tạp của đường ống. Tuy nhiên, điều này phụ thuộc vào đường dẫn luồng yêu cầu, yêu cầu ngắt, hướng cổng và logic điều khiển.
