Van bi công nghiệp được sử dụng rộng rãi trong các đường ống xử lý vì chúng cung cấp khả năng vận hành nhanh, ngắt đáng tin cậy, cấu trúc nhỏ gọn, giảm áp suất thấp và tự động hóa dễ dàng. So với nhiều loại van nhiều chiều, van bi có thể mở hoặc đóng bằng cách xoay 90 độ, giúp cho việc cách ly, ngắt khẩn cấp, chuyển bể, xử lý hóa chất, dịch vụ khí đốt, xử lý nước, hệ thống dầu và nhiều ứng dụng kiểm soát dòng chảy công nghiệp trở nên thiết thực.
Đối với người mua B2B, việc chọn van bi không chỉ quan trọng về kích thước và giá cả. Lựa chọn chính xác phụ thuộc vào môi trường, áp suất, nhiệt độ, vật liệu thân, vật liệu bóng, vật liệu mặt ngồi, thiết kế đệm kín, loại cổng, tiêu chuẩn kết nối, tần số hoạt động, yêu cầu của bộ truyền động và tài liệu dự án. Van bi hoạt động tốt trong nước sạch có thể không phù hợp với dịch vụ hơi nước, khí đốt, axit, bùn, áp suất cao hoặc hóa chất ăn mòn.
Hướng dẫn này giải thích các loại van bi công nghiệp chính, vật liệu thông thường, tùy chọn mặt ngồi và vòng đệm, các ứng dụng điển hình, lỗi lựa chọn và thông tin kỹ thuật mà người mua nên chuẩn bị trước khi yêu cầu báo giá. Người mua cũng có thể duyệt qua Vcore Valve thể loại van bi để so sánh các lựa chọn van bi có sẵn cho các dự án đường ống công nghiệp.

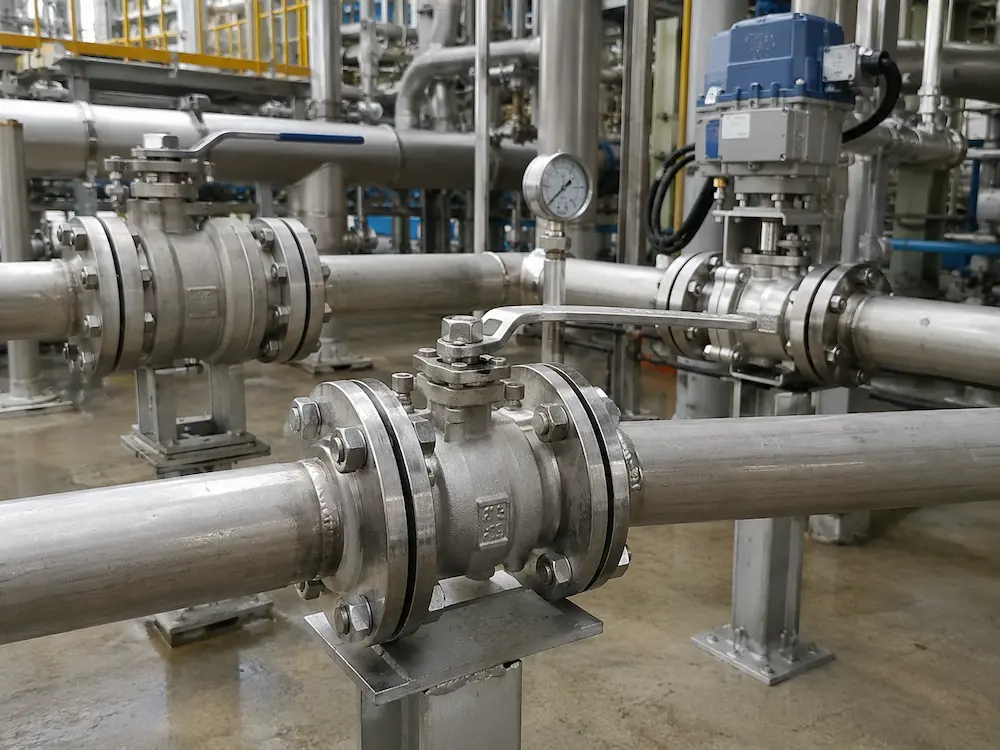

Van bi công nghiệp là gì?
Van bi công nghiệp là loại van sử dụng một quả cầu quay có lỗ khoan xuyên qua tâm để điều khiển dòng chất lỏng. Khi lỗ khoan thẳng hàng với đường ống, van sẽ mở. Khi quả bóng quay 90 độ, mặt rắn của quả bóng chặn đường dòng chảy và van đóng lại.
Van bi công nghiệp chủ yếu được sử dụng để cách ly bật-tắt, nhưng một số thiết kế nhất định cũng có thể hỗ trợ các chức năng định tuyến, chuyển mạch hoặc điều khiển giới hạn dòng chảy. Chúng thường được sử dụng trong các hệ thống chất lỏng, khí, hơi, hóa chất, nước, dầu và công nghiệp.
Van bi rất phổ biến vì chúng kết hợp nguyên lý hoạt động đơn giản với hiệu suất bịt kín mạnh mẽ và lắp đặt nhỏ gọn. Tuy nhiên, các thiết kế van bi khác nhau có thể hoạt động rất khác nhau trong sử dụng thực tế. Người mua không nên coi tất cả các van bi là cùng một sản phẩm.

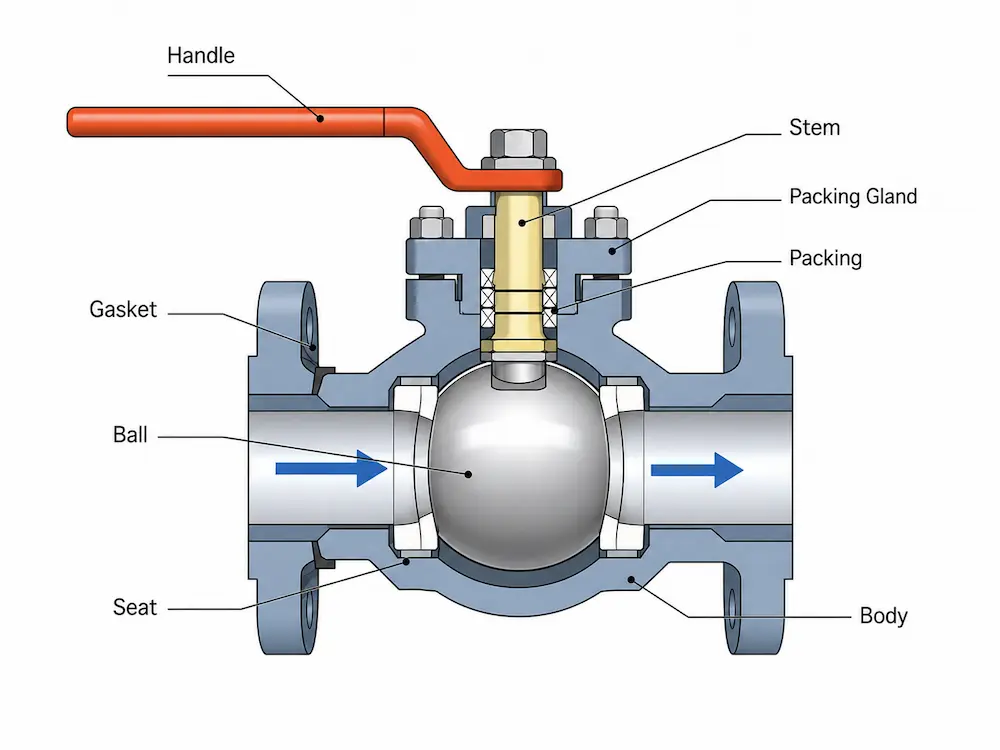

Van bi hoạt động như thế nào?
Van bi hoạt động bằng cách xoay một quả bóng bên trong thân van. Quả bóng có một lỗ, được gọi là lỗ khoan hoặc cổng, xuyên qua tâm của nó. Ở vị trí mở, lỗ khoan thẳng hàng với đường ống và cho phép vật liệu đi qua. Ở vị trí đóng, quả bóng quay 90 độ và chặn dòng chảy.
Chức năng bịt kín thường phụ thuộc vào chỗ ngồi được đặt xung quanh quả bóng. Những chỗ ngồi này có thể được làm từ PTFE, PTFE gia cố, PEEK, kim loại hoặc các vật liệu khác tùy thuộc vào áp suất, nhiệt độ, môi trường và điều kiện vận hành.
Hầu hết các van bi được thiết kế để ngắt nhanh hơn là điều tiết chính xác. Việc sử dụng van bi tiêu chuẩn để điều tiết mở một phần trong thời gian dài có thể gây mòn mặt tựa, rung, xói mòn hoặc dòng chảy không ổn định. Để kiểm soát quá trình chính xác, van điều khiển chuyên dụng có thể phù hợp hơn.
Để biết nguyên tắc định tuyến luồng, vị trí cổng và hoạt động của cổng L hoặc cổng T, hãy xem hướng dẫn chi tiết của chúng tôi về van bi 3 ngã hoạt động như thế nào.
Các loại van bi công nghiệp chính

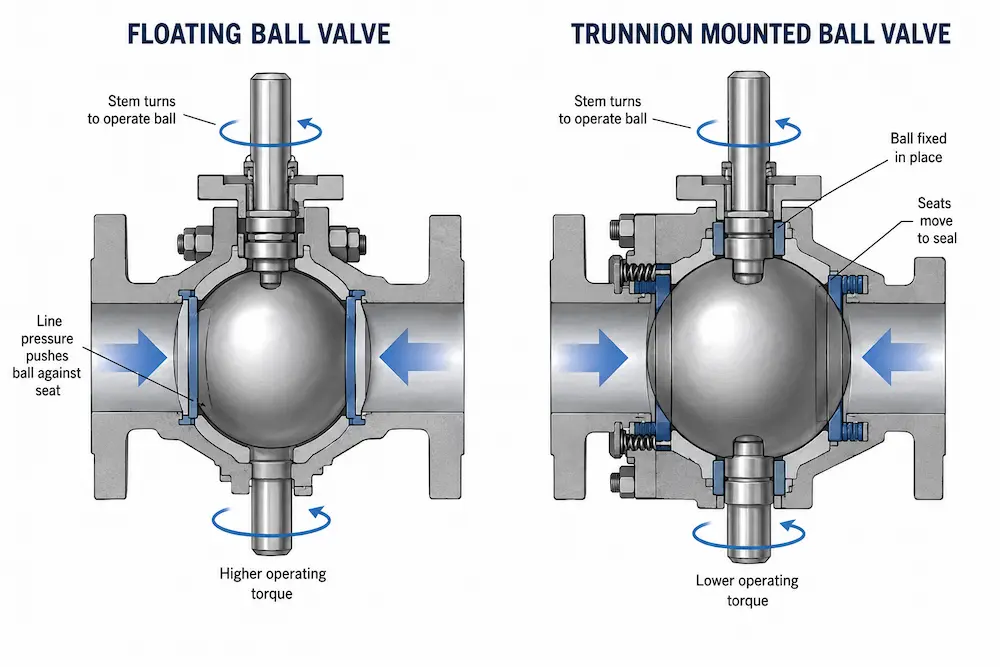

Van bi nổi
Van bi nổi sử dụng bi không được cố định bằng trục dưới. Quả bóng được giữ giữa các ghế và di chuyển nhẹ về phía hạ lưu dưới áp lực, giúp quả bóng ép vào ghế phía dưới để tạo thành một lớp bịt kín.
Van bi nổi phổ biến ở kích thước vừa và nhỏ và nhiều ứng dụng công nghiệp nói chung. Chúng thường được chọn cho nước, khí đốt, dầu, chuyển hóa chất và dịch vụ ngắt chung trong đó áp suất, kích thước và mô-men xoắn vẫn nằm trong giới hạn thiết kế van.
Đối với nhiệm vụ cách ly đường ống tiêu chuẩn, người mua có thể đánh giá van bi nổi khi cấu trúc nhỏ gọn, khả năng ngắt điện đáng tin cậy và hiệu suất chi phí thực tế là quan trọng.
Van bi gắn Trunnion
Van bi gắn trục sử dụng các giá đỡ cơ học ở phía trên và phía dưới của quả cầu. Quả bóng được cố định đúng vị trí, các ghế di chuyển về phía quả bóng để tạo lực bịt kín. Thiết kế này thường được sử dụng cho kích thước lớn hơn, áp suất cao hơn và các ứng dụng cần kiểm soát mô-men xoắn vận hành.
Van bi gắn trục thường được xem xét cho dầu khí, truyền tải đường ống, dịch vụ áp suất cao và hệ thống đường kính lớn. Chúng thường yêu cầu thiết kế phức tạp hơn và chi phí sản xuất cao hơn van bi nổi.
Van bi 2 chiều
Van bi 2 chiều có một đầu vào và một đầu ra. Đây là loại van bi phổ biến nhất và chủ yếu được sử dụng để cách ly đóng mở trong đường ống.
Van bi 2 chiều thích hợp cho việc vận chuyển hóa chất, đường nước, dịch vụ gas, hệ thống dầu, đường vào và ra của bể chứa và nhiều hệ thống tiện ích công nghiệp.

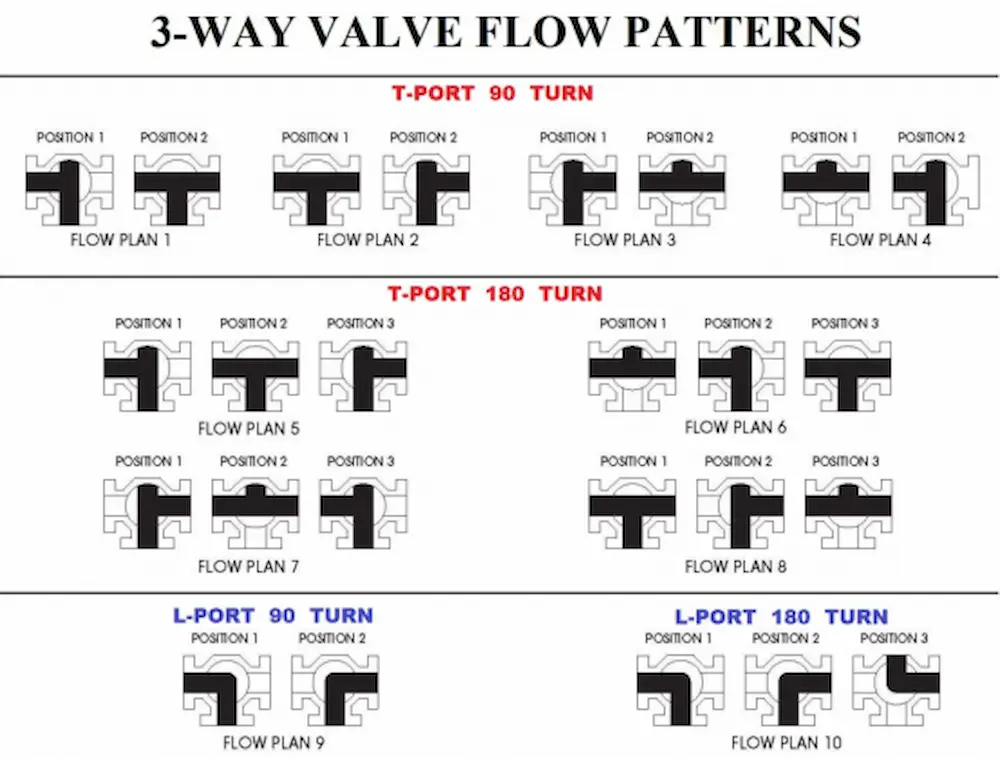

Van bi 3 chiều
Van bi 3 chiều có ba cổng và được sử dụng để chuyển dòng, trộn, bỏ qua hoặc chuyển đổi giữa các dòng. Nó có thể sử dụng bóng cổng L hoặc cổng T tùy thuộc vào logic luồng mà hệ thống yêu cầu.
Van bi 3 chiều rất hữu ích khi một van cần điều khiển nhiều đường dẫn dòng chảy. Để định tuyến tự động, người mua có thể xem xét van bi ba chiều điện nơi cần điều khiển từ xa và chuyển đổi quy trình.
Van bi cổng đầy đủ
Van bi cổng đầy đủ có kích thước lỗ khoan gần với đường kính trong của đường ống. Nó làm giảm sự sụt giảm áp suất và cho phép dòng chảy đi qua dễ dàng hơn. Van cổng đầy đủ thường được chọn khi hạn chế dòng chảy thấp, làm sạch hoặc khả năng lưu lượng cao là quan trọng.
Van bi cổng giảm
Van bi cổng thu nhỏ có lỗ khoan nhỏ hơn đường ống. Nó thường nhỏ gọn hơn và tiết kiệm chi phí hơn, nhưng nó gây ra sự sụt giảm áp suất cao hơn so với thiết kế cổng đầy đủ. Van cổng giảm thường được chấp nhận khi không yêu cầu công suất dòng chảy đầy đủ.
So sánh loại van bi công nghiệp
| Loại van bi | Sử dụng tốt nhất | Ưu điểm chính | Rủi ro lựa chọn |
|---|---|---|---|
| Van bi nổi | Ngừng công nghiệp chung | Nhỏ gọn, đáng tin cậy, tiết kiệm chi phí ở nhiều kích cỡ | Mô-men xoắn tăng theo áp suất và kích thước |
| Van bi Trunnion | Dịch vụ kích thước lớn hoặc áp suất cao | Mô-men xoắn vận hành thấp hơn, thích hợp cho đường ống hạng nặng | Chi phí cao hơn và cấu trúc phức tạp hơn |
| Van bi 2 chiều | Cách ly đường ống | Đường dẫn dòng chảy đơn giản, vận hành nhanh | Không phù hợp cho định tuyến nhiều dòng |
| Van bi 3 chiều | Chuyển hướng, trộn, bỏ qua, chuyển mạch | Điều khiển nhiều đường dẫn dòng chảy bằng một van | Cấu hình cổng phải phù hợp với logic quy trình |
| Van bi đầy đủ cổng | Giảm áp suất thấp và dòng chảy đầy đủ | Công suất dòng chảy cao hơn và làm sạch dễ dàng hơn | Cơ thể lớn hơn và chi phí cao hơn |
| Van bi cổng giảm | Ngắt chung khi giảm áp suất có thể chấp nhận được | Nhỏ gọn và tiết kiệm chi phí | Công suất lưu lượng thấp hơn so với thiết kế cổng đầy đủ |
Vật liệu thân van bi thông thường
Van bi thép không gỉ
Van bi thép không gỉ được sử dụng rộng rãi trong xử lý hóa chất, xử lý nước, thực phẩm và đồ uống, dầu khí, chất lỏng sạch và hệ thống công nghiệp ăn mòn. Các loại phổ biến bao gồm thép không gỉ 304, 316 và 316L.
Thép không gỉ 316 và 316L thường được lựa chọn khi cần khả năng chống ăn mòn tốt hơn so với 304. Tuy nhiên, không nên coi thép không gỉ như một giải pháp phổ quát. Axit mạnh, chất lỏng giàu clorua, nước biển, môi trường ăn mòn ở nhiệt độ cao hoặc hỗn hợp hóa học khắc nghiệt có thể yêu cầu van lót, titan, thép không gỉ song công hoặc hợp kim niken.
Người mua đánh giá hiệu suất của thép không gỉ trong các hệ thống đòi hỏi khắt khe cũng có thể đọc hướng dẫn này trên Van thép không gỉ cho ứng dụng áp suất cao.
Van bi thép cacbon
Van bi thép carbon được sử dụng trong nhiều dịch vụ dầu, khí đốt, hơi nước, nhiên liệu và công nghiệp nói chung, nơi rủi ro ăn mòn được kiểm soát và yêu cầu về áp suất hoặc nhiệt độ cao hơn. Chúng có thể phù hợp với môi trường không ăn mòn hoặc ăn mòn nhẹ tùy thuộc vào lớp phủ, trang trí, chỗ ngồi và điều kiện xử lý.
Van bi PTFE và Van bi bệ PTFE
PTFE thường được sử dụng trong các đế và vòng đệm van bi vì khả năng kháng hóa chất rộng và độ ma sát thấp. Van bi mặt tựa PTFE thường được lựa chọn cho chất lỏng hóa học sạch, hóa chất xử lý nước, chất lỏng thực phẩm và đồ uống và môi trường ăn mòn nơi thiết kế van phù hợp.
Đối với các ứng dụng yêu cầu lớp đệm PTFE và khả năng bịt kín chống hóa chất, người mua có thể đánh giá Van bi PTFE tùy thuộc vào yêu cầu về phương tiện, áp suất, nhiệt độ và ngắt.
Van bi titan
Van bi titan có thể được xem xét cho các điều kiện ăn mòn nghiêm trọng như môi trường giàu clorua, nước biển, khử muối, hóa chất oxy hóa và các ứng dụng chuyển hóa chất được chọn. Titan thường đắt hơn thép không gỉ tiêu chuẩn, vì vậy nó nên được lựa chọn khi khả năng chống ăn mòn, tuổi thọ sử dụng và rủi ro hỏng hóc phù hợp với chi phí.
Đối với dịch vụ ăn mòn nghiêm trọng, người mua có thể so sánh một van bi titan khi thép không gỉ tiêu chuẩn là không đủ.
Van bi hợp kim
Thép không gỉ song công, thép không gỉ siêu song công, hợp kim niken và các hợp kim đặc biệt khác có thể được sử dụng trong các ứng dụng hóa chất, ngoài khơi, nước biển, axit hoặc áp suất cao có nguy cơ cao. Việc lựa chọn hợp kim phải dựa trên khả năng tương thích với môi trường, tiêu chuẩn dự án, nhiệt độ, áp suất và tổng chi phí sở hữu.
Vật liệu làm chỗ ngồi và con dấu cho van bi
Hiệu suất của van bi phụ thuộc nhiều vào vật liệu đệm và phớt. Vật liệu thân máy phù hợp không thể ngăn ngừa rò rỉ nếu mặt tựa, vòng chữ O, vòng đệm hoặc miếng đệm không tương thích với môi trường.
| Vật liệu chỗ ngồi / con dấu | Điểm mạnh chính | Hạn chế | Sử dụng chung |
|---|---|---|---|
| PTFE | Kháng hóa chất rộng, ma sát thấp | Phải kiểm tra giới hạn nhiệt độ, áp suất và độ mài mòn | Dịch vụ hóa chất, xử lý nước, nước sạch |
| PTFE gia cố | Cải thiện độ bền cơ học so với PTFE tiêu chuẩn | Khả năng tương thích phụ thuộc vào chất độn và điều kiện dịch vụ | Áp lực cao hơn hoặc dịch vụ ghế mềm đòi hỏi khắt khe hơn |
| PEEK | Khả năng chịu nhiệt và cường độ cao hơn trong các ứng dụng được chọn | Yêu cầu xem xét khả năng tương thích và chi phí cao hơn | Van bi công nghiệp hiệu suất cao |
| EPDM | Hữu ích cho nước, một số axit và một số chất kiềm | Không thích hợp cho nhiều loại dầu và hydrocarbon | Vòng chữ O, vòng đệm, dịch vụ nước và hóa chất được lựa chọn |
| FKM | Hữu ích cho nhiều loại dầu, nhiên liệu và hóa chất chọn lọc | Không phổ biến cho tất cả các axit và kiềm | Vòng chữ O và vòng đệm trong các ứng dụng công nghiệp được chọn |
| Ghế kim loại | Thích hợp cho nhiệt độ cao, mài mòn hoặc dịch vụ khắc nghiệt | Có thể yêu cầu mô-men xoắn cao hơn và thiết kế niêm phong đặc biệt | Van bi nhiệt độ cao, mài mòn hoặc chịu tải nặng |
Đối với dịch vụ hóa chất, người mua nên xem xét cẩn thận khả năng tương thích của chỗ ngồi và con dấu. Thân van giống nhau có thể hoạt động rất khác nhau tùy thuộc vào vật liệu mặt ngồi, vật liệu bịt kín, áp suất, nhiệt độ và độ sạch của phương tiện.
Các loại kết nối cho van bi công nghiệp
Van bi mặt bích
Van bi mặt bích được sử dụng rộng rãi trong đường ống công nghiệp vì chúng dễ lắp đặt, tháo gỡ, kiểm tra và thay thế. Chúng phổ biến trong các nhà máy hóa chất, đường ống dẫn dầu và khí đốt, hệ thống xử lý nước và các tiện ích của nhà máy điện.
Người mua nên xác nhận tiêu chuẩn mặt bích, cấp áp suất, loại mặt, vật liệu đệm, vật liệu bu lông và không gian lắp đặt. Đối với dây chuyền sản xuất hàn hoặc có mặt bích, van bi hàn mặt bích có thể được đánh giá tùy thuộc vào yêu cầu của dự án.
Van bi ren
Van bi ren phổ biến trong các đường ống có kích thước nhỏ hơn và các hệ thống tiện ích. Chúng nhỏ gọn và dễ lắp đặt nhưng có thể không được ưu tiên sử dụng cho các dịch vụ có nguy cơ cao về hóa chất, áp suất cao hoặc đường kính lớn, nơi các kết nối mặt bích hoặc hàn phù hợp hơn.
Van bi hàn
Van bi hàn được sử dụng khi cần có kết nối đường ống cố định, kín khít. Chúng phổ biến trong một số dịch vụ dầu, khí đốt, hơi nước và áp suất cao. Người mua nên cân nhắc khả năng bảo trì vì van hàn khó tháo hơn van mặt bích.
Van bi bằng tay, điện và khí nén
Van bi bằng tay
Van bi bằng tay được vận hành bằng tay đòn, tay quay hoặc hộp số. Chúng phù hợp với các đường ống có thể tiếp cận, nhiệm vụ cách ly đơn giản, hoạt động ở tần số thấp và các ứng dụng nhạy cảm với chi phí.

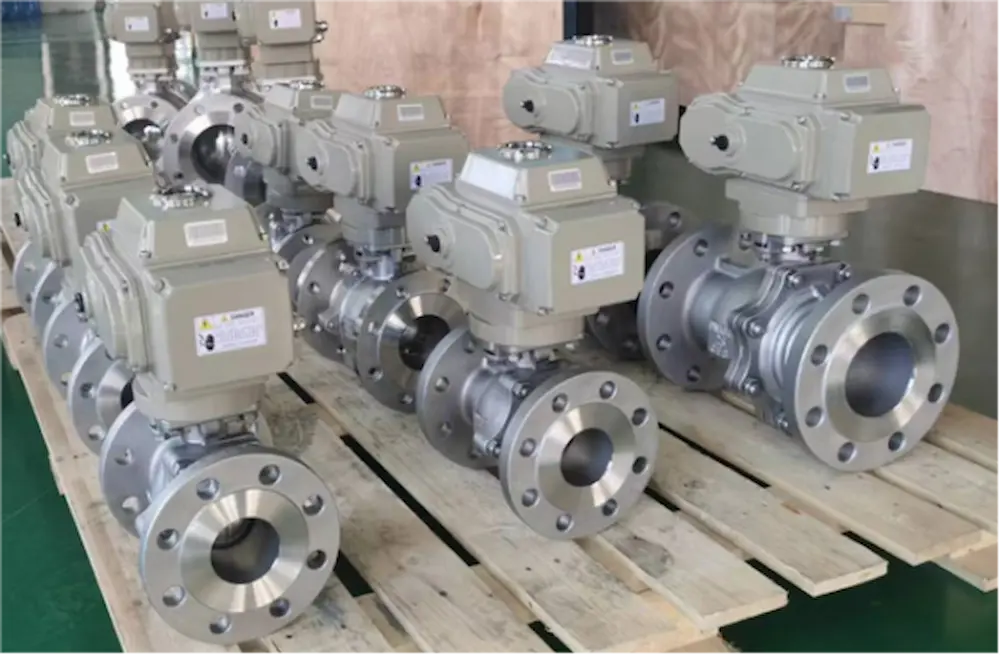

Van bi điện
Van bi điện sử dụng bộ truyền động điện để vận hành đóng mở hoặc điều chỉnh tự động. Chúng rất hữu ích cho hoạt động từ xa, kiểm soát mẻ, vận chuyển bồn chứa, định lượng hóa chất và tự động hóa quy trình.
Người mua lựa chọn van dẫn động bằng điện nên xác nhận mô-men xoắn của bộ truyền động, điện áp, tín hiệu điều khiển, chu kỳ làm việc, bảo vệ vỏ, ghi đè thủ công và tín hiệu phản hồi. Đối với tự động hóa hóa học, hãy đọc hướng dẫn của chúng tôi về van bi điện trong nhà máy hóa chất. Để lựa chọn van điện rộng hơn, hãy xem van bi điện.
Van bi khí nén
Van bi khí nén sử dụng khí nén để vận hành van. Chúng phổ biến trong các nhà máy xử lý, nơi vận hành nhanh, chu kỳ cao, hồi xuân không an toàn hoặc các yêu cầu về khu vực nguy hiểm là quan trọng. Các phụ kiện khí nén có thể bao gồm van điện từ, công tắc giới hạn, bộ định vị, bộ lọc và bộ điều chỉnh.
Van bi công nghiệp được sử dụng ở đâu
Xử lý hóa chất
Van bi được sử dụng trong chuyển hóa chất, định lượng, cách ly bể chứa, hệ thống axit và kiềm, xử lý dung môi, hóa chất xử lý nước và các tiện ích xử lý. Khả năng tương thích của vật liệu là rất quan trọng vì thân, chỗ ngồi, vòng đệm và thân xe đều có thể phải đối mặt với sự tấn công của hóa chất.
Dầu khí
Hệ thống dầu khí sử dụng van bi để cách ly, ngắt đường ống, dịch vụ khí đốt, xử lý nhiên liệu và hệ thống xử lý. Kích thước lớn hơn và áp suất cao hơn có thể yêu cầu thiết kế gắn trên trục, ghế đặc biệt, thiết kế an toàn chống cháy hoặc tiêu chuẩn dành riêng cho dự án.
Đối với các ứng dụng liên quan đến khí đốt, người mua cũng có thể đọc bài viết này trên van bi cho khí.
Xử lý nước
Hệ thống nước và nước thải sử dụng van bi để định lượng hóa chất, lọc trượt, cách ly máy bơm, đường dây phân phối và đường ống tiện ích. Lựa chọn vật liệu phụ thuộc vào chất lượng nước, hóa chất, áp suất và tần suất hoạt động.
Phát điện
Các nhà máy điện sử dụng van bi trong hệ thống nước, hệ thống nhiên liệu, phun hóa chất, đường ống phụ trợ và một số ứng dụng liên quan đến hơi nước. Nhiệt độ và áp suất cao cần được xem xét kỹ trước khi lựa chọn ghế mềm.
Thực phẩm và đồ uống
Van bi bằng thép không gỉ có thể được sử dụng trong xử lý chất lỏng sạch trong đó thiết kế hợp vệ sinh, khả năng làm sạch và khả năng tương thích vật liệu là quan trọng. Người mua nên xác nhận các tiêu chuẩn áp dụng và yêu cầu hoàn thiện bề mặt.
Van bi vs Van cổng và Van cầu
Van bi, van cổng và van cầu thường được so sánh vì cả 3 đều là loại van công nghiệp thông dụng. Van bi thường được ưa chuộng để ngắt nhanh và giảm áp suất thấp. Van cổng thường được sử dụng để cách ly toàn bộ lỗ khoan trong các đường ống lớn hơn. Van cầu thường được sử dụng để điều tiết và điều tiết dòng chảy.
Để so sánh van rộng hơn, hãy xem hướng dẫn của chúng tôi về van bi vs van cổng vs van cầu.
| Loại van | Chức năng chính | sức mạnh | Hạn chế điển hình |
|---|---|---|---|
| Van bi | Tắt và cách ly nhanh | Vận hành một phần tư, niêm phong chặt chẽ, giảm áp suất thấp | Không lý tưởng cho việc điều tiết chính xác trừ khi được thiết kế đặc biệt |
| Van cổng | Cách ly hoàn toàn mở hoặc đóng | Tốt cho đường ống lớn và hạn chế dòng chảy thấp | Hoạt động chậm hơn và không điều chỉnh được |
| Van cầu | Điều tiết dòng chảy | Khả năng điều tiết tốt hơn | Giảm áp suất cao hơn van bi hoặc van cổng |
Cách chọn van bi công nghiệp phù hợp
Lựa chọn van bi nên bắt đầu với điều kiện làm việc thực tế. Người mua nên tránh chỉ chọn theo kích thước, kết nối hoặc giá cả.
| Mục lựa chọn | Những gì cần xác nhận | Tại sao nó quan trọng |
|---|---|---|
| Trung bình | Nước, khí đốt, dầu, hơi nước, hóa chất, bùn, dung môi, v.v. | Xác định vật liệu thân, chỗ ngồi, con dấu và trang trí |
| Áp lực | Áp suất vận hành và áp suất thiết kế | Xác định cấp áp suất và cấu trúc van |
| Nhiệt độ | Nhiệt độ bình thường, tối đa và làm sạch | Ảnh hưởng đến việc lựa chọn vật liệu chỗ ngồi, con dấu và cơ thể |
| Kích thước van | Kích thước DN/NPS và lịch trình đường ống | Tác động đến công suất dòng chảy, mô-men xoắn và kết nối |
| Loại cổng | Cổng đầy đủ hoặc cổng giảm | Kiểm soát giảm áp suất và lưu lượng |
| Thiết kế bóng | Nổi hoặc gắn trên trục | Ảnh hưởng đến khả năng chịu áp lực và mô-men xoắn vận hành |
| Kết nối | Thiết kế mặt bích, ren, hàn hoặc nhỏ gọn | Phải phù hợp với nhu cầu thiết kế và bảo trì đường ống |
| hoạt động | Hướng dẫn sử dụng, hộp số, điện hoặc khí nén | Xác định các yêu cầu về mô-men xoắn, tự động hóa và điều khiển |
| Tài liệu | Bản vẽ, báo cáo thử nghiệm, giấy chứng nhận, bảng dữ liệu | Hỗ trợ phê duyệt dự án và kiểm soát chất lượng |
Những sai lầm lựa chọn van bi thường gặp
Sai lầm 1: Chỉ chọn theo giá
Van bi có giá thấp nhất có thể hỏng sớm nếu vật liệu thân, vật liệu mặt ngồi, định mức áp suất hoặc phương pháp vận hành không phù hợp với điều kiện làm việc.
Sai lầm 2: Bỏ qua chất liệu ghế
Chất liệu ghế ảnh hưởng trực tiếp đến rò rỉ, mô-men xoắn, khả năng chịu nhiệt độ, kháng hóa chất và tuổi thọ. Người mua nên xác nhận xem PTFE, PTFE gia cố, PEEK, ghế kim loại, EPDM, FKM hoặc các vật liệu khác có phù hợp hay không.
Sai lầm 3: Sử dụng Van bi để điều tiết chính xác mà không cần xem xét
Van bi tiêu chuẩn được thiết kế chủ yếu cho dịch vụ đóng mở. Việc điều tiết trong thời gian dài có thể làm hỏng ghế hoặc tạo ra khả năng điều khiển không ổn định trừ khi van được thiết kế đặc biệt cho nhiệm vụ điều chỉnh.
Sai lầm 4: Chọn cổng giảm khi cần lưu lượng đầy đủ
Van cổng giảm có thể tiết kiệm chi phí nhưng chúng tạo ra mức giảm áp suất cao hơn và khả năng lưu lượng thấp hơn. Người mua nên xác nhận xem có cần thiết kế cổng đầy đủ hay không.
Sai lầm 5: Giảm kích thước bộ truyền động
Đối với van bi điện hoặc khí nén, mô-men xoắn của bộ truyền động phải dựa trên dữ liệu mô-men xoắn của van và điều kiện sử dụng thực tế. Cặn, phồng chỗ ngồi, ăn mòn hoặc thời gian chạy không tải lâu có thể làm tăng mô-men xoắn theo thời gian.
Tài liệu và kiểm soát chất lượng
Đối với các dự án công nghiệp, người mua nên yêu cầu tài liệu kỹ thuật thay vì chỉ dựa vào hình ảnh sản phẩm hoặc báo giá ngắn gọn. Các tài liệu hữu ích có thể bao gồm:
- Bảng dữ liệu van
- Bản vẽ chiều
- Giấy chứng nhận vật liệu
- Báo cáo thử nghiệm áp suất
- Báo cáo kiểm tra rò rỉ chỗ ngồi
- Xác nhận vật liệu chỗ ngồi và con dấu
- Bảng dữ liệu thiết bị truyền động nếu tự động
- Hướng dẫn cài đặt và bảo trì
- Thông tin đóng gói và đánh dấu
Hướng dẫn lặn sâu liên quan trong loạt van bi này
Bài viết này là hướng dẫn chính cho việc lựa chọn van bi công nghiệp. Các hướng dẫn hỗ trợ sau đây có thể được sử dụng để đưa ra các quyết định về van bi cụ thể hơn:
- Van bi 3 chiều hoạt động như thế nào? — đường dẫn luồng, cổng L, cổng T, trộn, chuyển hướng và logic cài đặt.
- Van bi 2 chiều và 3 chiều - so sánh để người mua lựa chọn giữa việc ngắt tiêu chuẩn và định tuyến dòng chảy.
- Van bi nổi vs Van bi gắn Trunnion - lựa chọn theo áp suất, kích thước, mô men xoắn và mức độ nghiêm trọng của dịch vụ.
- Van bi cổng đầy đủ và cổng giảm - công suất dòng chảy, độ giảm áp suất, chi phí và sự khác biệt trong ứng dụng.
- Hướng dẫn lựa chọn van bi điện - các yêu cầu về mô men truyền động, điện áp, tín hiệu điều khiển, chu kỳ làm việc và tự động hóa.
- Van bi thép không gỉ cho ứng dụng công nghiệp — lựa chọn vật liệu cho dịch vụ nước, hóa chất, khí đốt và chất lỏng sạch.
Khuyến nghị cuối cùng cho người mua B2B
Van bi công nghiệp đáng tin cậy và linh hoạt, nhưng loại van phù hợp còn phụ thuộc vào điều kiện vận hành thực tế. Người mua nên xác nhận môi trường, áp suất, nhiệt độ, công suất dòng chảy, khả năng tương thích vật liệu, vật liệu ghế, cấu trúc van, loại kết nối, phương thức vận hành và các yêu cầu về tài liệu trước khi đặt hàng.
Đối với chất lỏng sạch và ngắt thông thường, van bi nổi có thể phù hợp. Đối với dịch vụ kích thước lớn hoặc áp suất cao, có thể cần phải có thiết kế gắn trên trục. Đối với dịch vụ hóa học, có thể cần thép không gỉ, ghế PTFE, titan hoặc vật liệu đặc biệt. Để tự động hóa, mô-men xoắn của bộ truyền động, điện áp, tín hiệu điều khiển và bảo vệ vỏ phải được xem xét cẩn thận.
Nếu bạn cần trợ giúp lựa chọn van bi công nghiệp để xử lý hóa chất, dầu khí, xử lý nước, dịch vụ khí đốt, hơi nước hoặc cách ly đường ống chung, Van Vcore có thể xem xét điều kiện làm việc của bạn và đề xuất cấu hình van phù hợp. Người mua cũng có thể duyệt qua của chúng tôi giải pháp van bi công nghiệp và phạm vi sản phẩm cho các tùy chọn có sẵn.
Đối với nguồn cung ứng công nghiệp, câu hỏi hay nhất không chỉ đơn giản là “Tôi cần van bi cỡ nào?” Câu hỏi hay hơn là: “Cấu trúc, vật liệu, chỗ ngồi, kết nối và phương pháp vận hành van bi nào có thể hoạt động đáng tin cậy trong dịch vụ đường ống chính xác này?”
Câu hỏi thường gặp
1. Van bi công nghiệp dùng để làm gì?
Van bi công nghiệp được sử dụng để ngắt, cách ly, định tuyến dòng chảy, chuyển bồn chứa, dịch vụ khí đốt, xử lý hóa chất, xử lý nước, hệ thống dầu và điều khiển đường ống tự động. Chúng thường được sử dụng ở những nơi cần vận hành nhanh, bịt kín và giảm áp suất thấp.
2. Sự khác biệt giữa van bi nổi và van bi trục là gì?
Van bi nổi sử dụng áp lực để đẩy quả bóng vào ghế hạ lưu, trong khi van bi gắn trên trục đỡ quả bóng một cách cơ học ở phía trên và phía dưới. Van bi nổi thường được sử dụng ở kích thước nhỏ và trung bình, trong khi van bi trục thường được sử dụng cho kích thước lớn hơn và áp suất cao hơn.
3. Van bi có phù hợp để điều tiết không?
Van bi tiêu chuẩn được thiết kế chủ yếu cho dịch vụ đóng mở. Chúng có thể được sử dụng để điều khiển hạn chế trong một số hệ thống, nhưng việc điều tiết trong thời gian dài có thể gây mòn ghế, rung hoặc dòng chảy không ổn định. Để điều khiển chính xác, van cầu hoặc van điều khiển có thể phù hợp hơn.
4. Chất liệu nào làm van bi công nghiệp tốt nhất?
Vật liệu tốt nhất phụ thuộc vào môi trường, áp suất, nhiệt độ và rủi ro ăn mòn. Thép không gỉ được sử dụng rộng rãi cho nhiều dịch vụ công nghiệp, ghế PTFE thường có khả năng kháng hóa chất, titan có thể được sử dụng để ăn mòn nghiêm trọng và thép carbon có thể phù hợp với các dịch vụ dầu, khí, hơi nước hoặc không ăn mòn đã chọn.
5. Làm thế nào để chọn được van bi phù hợp?
Để chọn van bi phù hợp, hãy xác nhận môi trường, áp suất, nhiệt độ, kích thước van, loại cổng, vật liệu thân, vật liệu mặt ngồi, tiêu chuẩn kết nối, phương pháp vận hành, yêu cầu của bộ truyền động và nhu cầu tài liệu. Sau đó, nhà cung cấp có thể đề xuất cấu trúc và cấu hình vật liệu van bi phù hợp.
