Tổng quan nhanh

Vết nứt do hydro gây ra (HIC) là một dạng hư hỏng vật chất nghiêm trọng xảy ra khi các nguyên tử hydro xuyên qua thép và tích tụ bên trong cấu trúc kim loại. Theo thời gian, những nguyên tử hydro này hình thành các vết nứt bên trong làm suy yếu vật liệu. Trong các ngành công nghiệp như dầu khí, chế biến hóa dầu và vận tải đường ống, HIC trong van và thiết bị chịu áp lực có thể gây ra những sự cố không mong muốn. Hiểu biết vết nứt do hydro gây ra, nguyên nhân và phương pháp phòng ngừa là cần thiết để đảm bảo độ tin cậy của hệ thống van công nghiệp.

Kịch bản kỹ thuật trong thế giới thực

Hãy tưởng tượng một nhà máy lọc dầu lắp đặt các van đường ống mới được thiết kế cho dịch vụ khí chua.

Hệ thống chạy trơn tru trong vài tháng.

Sau đó, trong quá trình kiểm tra định kỳ, các kỹ sư phát hiện vết nứt bên trong thân van.

Bên ngoài, van trông vẫn hoàn hảo.

Tuy nhiên, trong nội bộ, thiệt hại do hydro đã bắt đầu.

Cơ chế sát thương tiềm ẩn này chính là lý do tại sao vết nứt do hydro gây ra (HIC) được coi là một trong những vấn đề luyện kim nguy hiểm nhất trong hệ thống dầu khí.

Các vấn đề thường gặp mà kỹ sư gặp phải

Sát thương nội tại ẩn

Không giống như sự ăn mòn xuất hiện trên bề mặt, Thiệt hại HIC xảy ra bên trong thép, gây khó khăn cho việc phát hiện nếu không có xét nghiệm chuyên môn.

Môi trường dịch vụ chua chát

Đường ống vận chuyển chất lỏng có chứa hydro sunfua (H₂S) đặc biệt dễ bị tổn thương do hydro.

Lỗi van không mong muốn

Nếu vật liệu không được lựa chọn đúng cách, HIC có thể làm giảm đáng kể độ bền kết cấu của thân van và các bộ phận chịu áp suất.

Giải pháp thiết thực để ngăn ngừa HIC

Sử dụng vật liệu kháng HIC

Thép được sản xuất đặc biệt với mức độ tạp chất được kiểm soát sẽ làm giảm các vị trí bẫy hydro trong kim loại.

Những vật liệu này thường được chỉ định cho môi trường dịch vụ chua chát.

Tuân theo tiêu chuẩn NACE

các NACE MR0175 / ISO 15156 tiêu chuẩn cung cấp hướng dẫn lựa chọn vật liệu trong môi trường hydro sunfua.

Các van được sử dụng trong dịch vụ chua thường yêu cầu tuân thủ các tiêu chuẩn này.

Thực hiện kiểm tra HIC

Các tấm thép và các bộ phận rèn có thể trải qua xét nghiệm HIC để đánh giá khả năng chống nứt do hydro gây ra.

Thử nghiệm đảm bảo rằng vật liệu sẽ hoạt động an toàn khi tiếp xúc với hydro.

Vết nứt do hydro gây ra là gì?

Vết nứt do hydro gây ra (HIC) là một dạng nứt bên trong xảy ra khi các nguyên tử hydro khuếch tán vào thép và tích tụ ở những khuyết tật cực nhỏ.

Các nguyên tử hydro này kết hợp với nhau tạo thành phân tử hydro, tạo ra áp suất bên trong cấu trúc kim loại.

Theo thời gian, áp lực này dẫn đến sự hình thành vết nứt bên trong song song với bề mặt thép.

Các đặc điểm chính của HIC bao gồm:

  • sự hình thành vết nứt bên trong

  • phồng rộp ở tấm thép

  • độ bền cơ học giảm

  • sự cố thiết bị đột ngột

hydro-gây ra-nứt-HIC-vi cấu trúc trong thép

Tại sao HIC xảy ra trong thiết bị công nghiệp

Một số điều kiện góp phần vết nứt do hydro gây ra trong van và đường ống.

Môi trường hydro sunfua

Hydro sunfua thúc đẩy việc tạo ra hydro nguyên tử trên bề mặt kim loại.

Hydro này có thể khuếch tán vào thép.

Cấu trúc thép

Các tạp chất như sunfua hoặc tạp chất cung cấp các vị trí tích tụ các nguyên tử hydro.

Điều kiện căng thẳng

Ứng suất cơ học làm tăng tốc độ hình thành vết nứt khi hydro bắt đầu tích tụ bên trong vật liệu.

Nghiên cứu điển hình: Hư hỏng HIC trong thân van đường ống

Một cơ sở khí đốt tự nhiên đã lắp đặt một số van thép cacbon để vận chuyển khí chua.

Điều kiện hoạt động bao gồm:

  • hàm lượng hydro sunfua

  • áp suất vận hành vừa phải

  • độ ẩm cao

Sau một năm hoạt động, kiểm tra siêu âm cho thấy vết nứt dưới bề mặt bên trong thân van.

Phân tích vật liệu đã được xác nhận vết nứt do hydro gây ra bởi thép không chịu HIC.

Cơ sở đã thay thế các van bằng Vật liệu được kiểm nghiệm HIC tuân thủ tiêu chuẩn NACE, loại bỏ những thất bại tiếp theo.

Dữ liệu / Phân tích khoa học

Dưới đây là so sánh đơn giản về vật liệu thép được sử dụng trong môi trường dịch vụ chua.

Loại vật liệu Kháng HIC Ứng dụng điển hình Mức độ rủi ro
Thép cacbon tiêu chuẩn Thấp Đường ống chung Rủi ro cao
Thép carbon được thử nghiệm HIC Trung bình Đường ống dẫn khí chua Rủi ro vừa phải
Thép có hàm lượng lưu huỳnh thấp Cao Hệ thống ngoài khơi Rủi ro thấp hơn
Thép tuân thủ NACE Rất cao Van dịch vụ chua Rủi ro tối thiểu

Sự so sánh này cho thấy tại sao Lựa chọn vật liệu là rất quan trọng khi thiết kế van cho môi trường hydro.

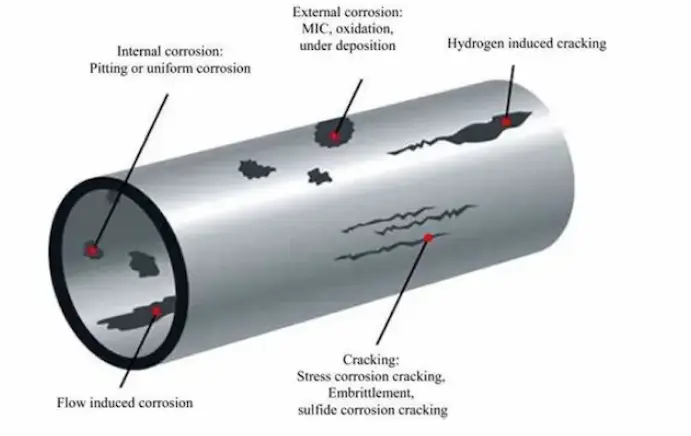

HIC-hình thành vết nứt-sơ đồ-trong-đường ống-thép.

Xu hướng ngành trong việc ngăn ngừa thiệt hại do hydro

Khi cơ sở hạ tầng năng lượng mở rộng tới những môi trường khắc nghiệt hơn, ngành này đã tập trung nhiều hơn vào ngăn ngừa thiệt hại hydro.

Những phát triển chính bao gồm:

  • cải tiến kỹ thuật luyện thép

  • yêu cầu tuân thủ NACE chặt chẽ hơn

  • công nghệ kiểm tra siêu âm tiên tiến

  • tăng cường lớp phủ và xử lý bề mặt

Các nhà sản xuất van như Van Vcore ngày càng hội nhập Vật liệu kháng HIC thành các sản phẩm được thiết kế cho đường ống dẫn dầu và khí đốt.

Khuyến nghị kỹ thuật cho việc lựa chọn van

Các kỹ sư làm việc với chất lỏng chứa hydro nên tuân theo một số phương pháp thực hành tốt nhất.

Chọn vật liệu đã được kiểm tra HIC

Luôn chỉ định các tấm thép và vật rèn đã qua Quy trình xét nghiệm HIC.

Tuân thủ các tiêu chuẩn dịch vụ chua chát

Tuân thủ NACE MR0175 / ISO 15156 là cần thiết cho các thiết bị tiếp xúc với hydro sunfua.

Tiến hành kiểm tra thường xuyên

Các phương pháp kiểm tra không phá hủy như kiểm tra siêu âm giúp phát hiện sớm hư hỏng HIC trước khi xảy ra hư hỏng.

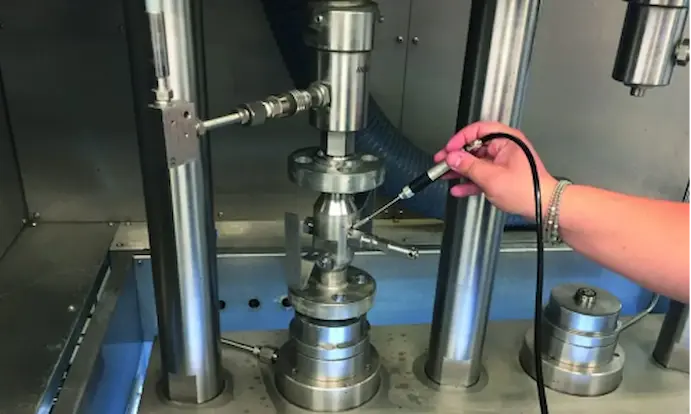

thử nghiệm vật liệu van công nghiệp để phát hiện vết nứt do hydro gây ra

Kết luận

Vết nứt do hydro gây ra (HIC) là một cơ chế hư hỏng nghiêm trọng ảnh hưởng đến thiết bị thép trong môi trường hydro sunfua. Nếu không được quản lý đúng cách, HIC có thể dẫn đến nứt bên trong, suy yếu vật liệu và hỏng hóc thiết bị không mong muốn.

Bằng cách chọn Vật liệu kháng HIC, đang theo dõi Tiêu chuẩn dịch vụ chua NACEvà thực hiện các quy trình thử nghiệm thích hợp, các kỹ sư có thể giảm đáng kể nguy cơ hư hỏng liên quan đến hydro.

Tại Van Vcore, chúng tôi thiết kế van công nghiệp bằng cách sử dụng các vật liệu được lựa chọn cẩn thận và kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất đáng tin cậy ngay cả trong môi trường dịch vụ đòi hỏi khắt khe.

Câu hỏi thường gặp

Vết nứt do hydro gây ra (HIC) là gì?

Vết nứt do hydro gây ra là một dạng vết nứt bên trong thép do các nguyên tử hydro tích tụ bên trong cấu trúc kim loại.

Nguyên nhân gây ra HIC trong van?

HIC thường xảy ra do tiếp xúc với môi trường hydro sunfua, nơi các nguyên tử hydro xâm nhập vào vật liệu thép.

Làm thế nào có thể ngăn ngừa HIC?

HIC có thể được ngăn ngừa thông qua lựa chọn vật liệu, tuân thủ NACE và thử nghiệm HIC.

Những ngành nào bị ảnh hưởng nhiều nhất bởi HIC?

Hệ thống dầu khí, chế biến hóa dầu và vận tải đường ống dễ bị tổn thương nhất.

Sự khác biệt giữa HIC và SSC là gì?

HIC liên quan đến hiện tượng nứt bên trong do tích tụ hydro, trong khi vết nứt ứng suất sunfua (SSC) liên quan đến sự giòn hydro dưới áp lực.

Thép không gỉ có khả năng kháng HIC không?

Một số loại thép không gỉ có khả năng chống chịu tốt hơn nhưng việc lựa chọn vật liệu vẫn phụ thuộc vào điều kiện vận hành.
