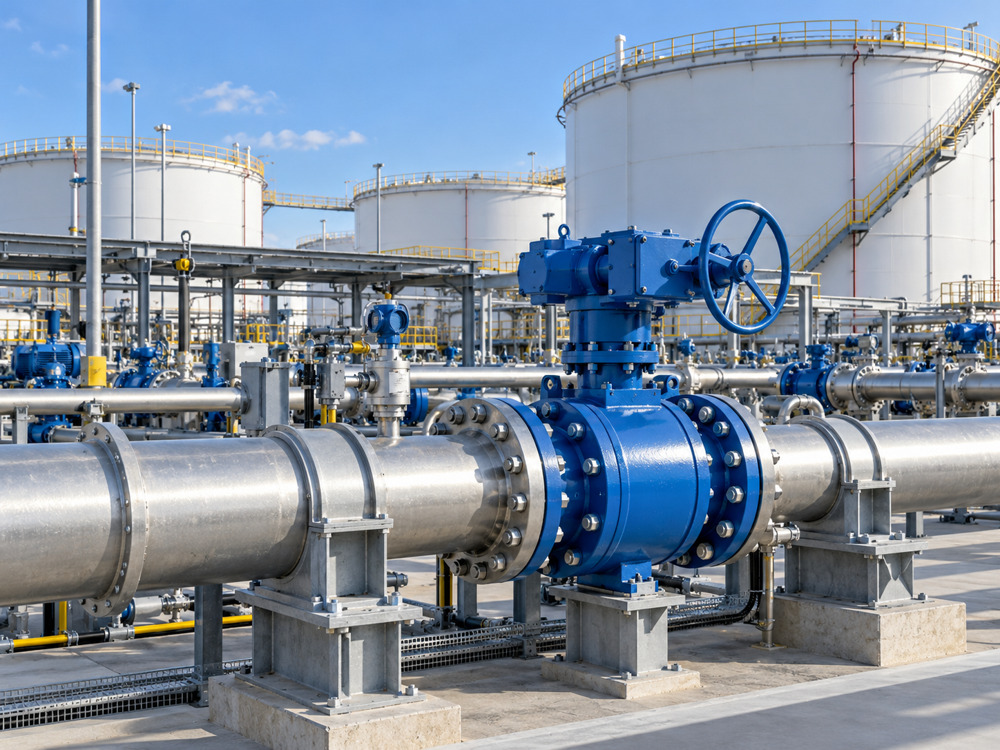

In einer Ausschreibung für ein Terminal oder eine Pumpstation wird ein Kugelhahn möglicherweise einfach als „DN100, Klasse 150, für Benzin“ beschrieben. Diese Beschreibung überlässt wichtige Entscheidungen dem Lieferanten: ob der Kraftstoff Ethanol enthält, welche Karosseriedichtungen zulässig sind, was bei einem Stromausfall passiert und welche Nachweise für eine brandgeprüfte Leistung erforderlich sind.
Diese Beschaffungscheckliste verwandelt die fehlenden Details in überprüfbare RFQ-Artikel. Es deckt den Transport von Flüssigbenzin zwischen Tanks, Pumpen und Verladeanlagen ab. Benzin ist kein Erdgas, Flüssiggas oder Diesel; Geben Sie den tatsächlichen Flüssigkeitsservice an. Weitere Informationen zur Anlagenplanung finden Sie bei Vcore Lösungen für Erdölventile.
1. Definieren Sie die Benzinmischung, bevor Sie Dichtungen auswählen
„Benzin“ ist eine Familie von Kraftstoffgemischen, keine einzelne Chemikalie. Geben Sie die Kraftstoffspezifikation und das aktuelle Sicherheitsdatenblatt sowie den erwarteten Zusammensetzungsbereich an. In einem Sicherheitsdatenblatt werden möglicherweise nicht alle Komponenten oder Konzentrationen offengelegt, die für die Materialauswahl erforderlich sind. Holen Sie daher bei Bedarf zusätzliche Mischungsinformationen ein.
| Kraftstoffinformationen | Was der Käufer bereitstellen sollte | Konsequenz der Beschaffung |
|---|---|---|
| Kraftstoffidentität | Motorbenzin, Mischbenzin oder ein anderer speziell gekennzeichneter Kraftstoff | Verhindert die Auswahl für einen anderen Kohlenwasserstoffdienst. |
| Ethanol und Oxygenate | Vorgegebene Mischung und maximale Konzentration; andere sauerstoffhaltige Verbindungen, falls vorhanden | Verändert die chemische Belastung von Elastomerdichtungen. |
| Kohlenwasserstoffzusammensetzung | Relevanter Aromatengehalt und Kraftstoffspezifikation des Lieferanten | Unterstützt die verbindungsspezifische Kompatibilitätsprüfung. |
| Wasser und Verschmutzung | Zu erwarten sind Wasser, Partikel und ungewöhnliche Verunreinigungen | Beeinflusst Korrosion, Sitzverschleiß und Eignung. |
| Additive und andere Flüssigkeiten | Additivpakete, Reinigungsmittel und Spülflüssigkeiten | Alle erwarteten Risiken müssen überprüft werden. |
| Zukünftiger Einsatzbereich | Zulässige Änderungen der Kraftstoffqualität und Mischungsvariationen | Vermeidet die Genehmigung nur einer Nennmischung. |
Wenn eine Linie beispielsweise normalerweise E10 enthält, aber später möglicherweise eine Mischung mit höherem Ethanolgehalt erhält, geben Sie vor der Bestellung den gesamten erwarteten Bereich an. Gehen Sie nicht davon aus, dass die Genehmigung einer Kraftstoffsorte auf alle Benzinmischungen übertragen wird.
Überprüfen Sie die Mischung, nicht nur die Gummifamilie
Ein Zitat mit der Angabe „FKM-Dichtungen“ oder „NBR-Dichtungen“ ist keine vollständige Kompatibilitätsaussage. Die Formulierung der Mischung, die Temperatur, die Einwirkzeit und der statische oder dynamische Einsatz wirken sich auf die Leistung aus. Bitten Sie den Lieferanten, die tatsächliche Dichtungsmasse oder ihre kontrollierte Spezifikation zu identifizieren und die Eignung für die angegebene Mischung und den angegebenen Temperaturbereich zu bestätigen.
Eine allgemeine Kompatibilitätstabelle ist ein nützliches Screening-Tool, die endgültige Genehmigung sollte sich jedoch auf die gelieferte Mischung und die Ventilleistung beziehen. Wenn Mischungsabweichungen oder unsichere Kompatibilität von Bedeutung sind, fordern Sie vor der technischen Freigabe relevante Herstellerdaten oder vereinbarte Tests an.
2. Geben Sie die Betriebs-, Konstruktions- und Pumpenisolationsbedingungen an
Geben Sie Normal- und Auslegungsdruck und -temperatur sowie deren Einheiten an und geben Sie an, ob es sich um Manometer- oder Absolutdruck handelt. Berücksichtigen Sie die Mindestumgebungstemperatur und glaubwürdige Betriebsfälle. Bei Außengeräten kann es zu Kälte, Sonneneinstrahlung und längerem Stillstand kommen.
Bitten Sie den Projektingenieur, den Druck zu ermitteln, dem das Ventil standhalten muss, wenn der Pumpenauslass blockiert ist, einschließlich der geltenden Abschaltbedingung der Pumpe, der Entlastungsanordnung und der Konstruktionsgrundlage. Wählen Sie das Ventil nicht allein aufgrund des normalen Förderdrucks aus.
- Normaler Vor- und Nachdruck.
- Maximal erforderliche Druckdifferenz beim Öffnen und Schließen.
- Spezifizierte Design-Druck-Temperatur-Kombinationen.
- Erwarteter Durchfluss, Arbeitszyklus und Betriebsfrequenz.
- Anfahr-, Abschalt-, Rückfluss- und Vakuumfälle, sofern relevant.
- Überspannungsbedingungen und erforderliche Schließzeiten.
Überprüfen Sie die vollständige Ventilleistung bei der angegebenen Temperatur mit unserem Leitfaden zur Druck-Temperatur-Bewertung. Eine Klassenkennzeichnung oder ein Kaltprüfdruck sind kein Ersatz für eine konfigurationsspezifische Betriebsbewertung.
3. Geben Sie die vollständige Dichtungskonfiguration an
Die Primärsitze sind nur ein Teil des Dichtungssystems. Je nach Konstruktion kommt Benzin auch mit Karosserie-Verbindungsdichtungen, Schaftdichtungen, Packungen, Sitz-O-Ringen und Hohlraumöffnungsdichtungen in Kontakt oder kann diese erreichen. Fordern Sie eine vollständige Materialliste an, anstatt „PTFE-Sitz“ als vollständige Dichtungsbeschreibung zu akzeptieren.
| Komponente | RFQ-Anforderung | Beweise zur Überprüfung |
|---|---|---|
| Hauptsitze | Material, Qualität oder kontrollierte Spezifikation und erforderliche Leckageleistung | Kompatibilität und Druck-Temperatur-Grenzwerte. |
| Gehäusedichtungen und O-Ringe | Genaue Materialspezifikation für alle mediumberührten Dichtungen | Zulassung für Kraftstoffe, Additive und Spülflüssigkeiten. |
| Vorbauverpackung | Normale Leckagekontrolle und alle angegebenen Emissionsqualifikationen | Anwendbarer Qualifikationsbereich und Montagedetails. |
| Metallisch benetzte Teile | Körper-, Kugel- und Stielsorten; ggf. Beschichtungen | Materialrückverfolgbarkeit und Korrosionsprüfung. |
| Hohlraumbeschläge | Bei Bedarf Ablass-, Entlüftungs- oder Entlastungsanordnung | Druckstufe, Dichtungskompatibilität und zugelassene Verlegung. |
Geben Sie den Leckteststandard, das Medium, den Druck, die Richtung und die Akzeptanzkriterien an, die für das Projekt erforderlich sind. „Bubble Tight“ ohne definierten Test ist für den Vergleich von Angeboten zu vage. Die Qualifizierung für diffuse Emissionen, sofern angegeben, bezieht sich auf externe Leckagen und ersetzt nicht einen Sitzabschalttest.
Hohlraumdruck und Isolationsrichtung klären
In einem geschlossenen Ventilhohlraum eingeschlossene Flüssigkeit kann bei Erwärmung den Druck erhöhen. Fragen Sie, wie das vorgeschlagene Design den Hohlraumdruck verwaltet, ob die Entlastung innen oder außen erfolgt und wo sie abfließt. Jede externe Ableitung muss der genehmigten Eindämmungsanordnung des Projekts folgen.
Bestätigen Sie, ob die erforderliche Isolierung unidirektional, bidirektional, Double Block and Bleed oder eine andere definierte Anordnung ist. Hohlraumentlastung und Sitzrichtung können das Isolationsverhalten beeinflussen. Für ein Projekt, das zwei Barrieren und einen Entlüftungspunkt erfordert, sehen Sie sich unsere an Doppelblock- und Entlüftungsventil Konfiguration und Überprüfung der tatsächlichen Sitzanordnung; Das DBB-Label allein genehmigt kein Wartungsisolationsverfahren.
4. Definieren Sie Anschlüsse, Bohrungen und Einbaumaße
Geben Sie DN oder NPS zusammen mit dem genauen Endstandard und der Nennleistung an. „ANSI-Flansch“ oder „PN-Flansch“ ist nicht ausreichend. Identifizieren Sie den anwendbaren Standard, die Fläche, die Bohrung, die Dichtungsschnittstelle und die Anforderungen an die Fläche von Fläche zu Fläche. Geben Sie für geschweißte Enden den Rohraußendurchmesser, die Wandstärke oder den Zeitplan sowie die erforderliche Schweißnahtvorbereitung an.
Voller Durchgang kann angefordert werden, um die Einschränkung zu reduzieren oder einer Projektanforderung gerecht zu werden. Wenn es sich um Molchen handelt, geben Sie den tatsächlich erforderlichen Durchmesser und die Geometrie der Durchgangsbohrung an; Ein Katalogetikett mit „voller Bohrung“ reicht nicht aus. Überprüfen Sie die Durchflusskapazität des Ventils und den zulässigen Druckverlust für den Übertragungsbetrieb.
- Details zu Flanschstandard, Nennleistung, Gegenflansch und Gegenflansch.
- Baulängen- oder Baulängenabmessungen und Einbauraum.
- Bohrungsdurchmesser und beliebige Molchanforderungen.
- Größen und Ausrichtung der Abfluss-, Entlüftungs- und Instrumentenanschlüsse.
- Aktuatorfreiraum, Supportbedarf und Wartungszugang.
- Zulässige Einbaulage und Durchflussrichtung.
Der Verbindungstyp sollte der genehmigten Rohrleitungsspezifikation und Wartungsstrategie entsprechen. Gehen Sie nicht davon aus, dass Gewinde-, Schweiß- oder Flanschkonstruktionen an jedem Terminal allgemein akzeptabel sind. Für größere Transferleitungen bieten wir unsere Zapfenkugelhahn Die Seite bietet einen Ausgangspunkt für eine Konfigurationsanfrage.
5. Wählen Sie die Betriebsmethode aus der tatsächlichen Leistung aus
| Betrieb | Geeigneter Anfragekontext | Details zur Bestätigung |
|---|---|---|
| Hebel oder Getriebe | Zugängliche lokale Isolation | Bedienaufwand, Verriegelung, Positionsanzeige und Zugang. |

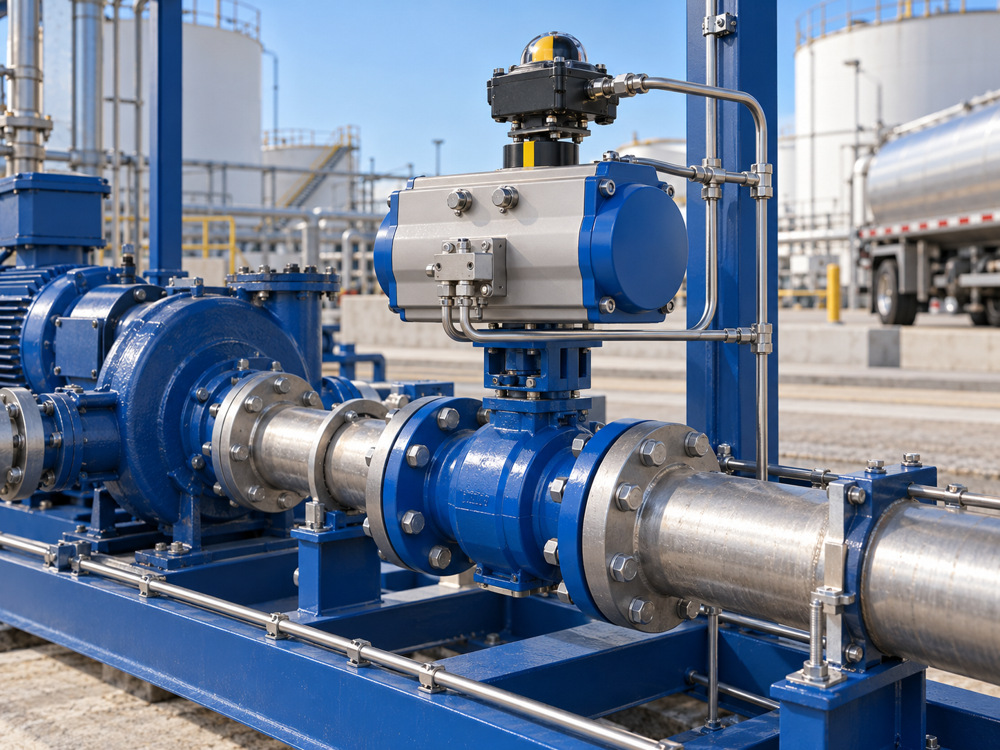

| Pneumatisch | Fernisolation oder projektdefinierter Abschaltdienst | Luftversorgung, Ausfallaktion, Drehmoment, Zubehör und Hubzeit. |
| Elektrisch | Fernbedienung mit vorgegebener Stromverfügbarkeit | Spannung, Einschaltdauer, Steuerungen, Verhalten bei Stromausfall und Bereichszulassung. |
| Hydraulisches oder verpacktes System | Einsatz, der eine vom Projekt ausgewählte Antriebsanordnung erfordert | Versorgung, gespeicherte Energie, Fehlermaßnahmen und Paketschnittstellen. |
Bemessen Sie den Stellantrieb anhand der Drehmomentdaten des Ventillieferanten für den jeweiligen Druckunterschied, die Temperatur und die Betriebsfälle. Bestätigen Sie den verfügbaren Mindestluftdruck oder die Stromversorgung, die Projektdimensionierung und die Auswirkungen längerer Leerlaufzeiten.
Geben Sie bei einer Notabschaltung an, was bei Signal-, Luft- oder Stromausfall geschehen muss. „Fail Close“ muss von der tatsächlichen Antriebs- und Zubehöranordnung unterstützt werden. Ein standardmäßiger elektrischer Stellantrieb schließt nicht automatisch, wenn der Strom ausfällt.
Wählen Sie standardmäßig nicht das am schnellsten schließende Ventil aus. Ein schnelles Schließen kann zu einem Anstieg in einer Flüssigkeitsübertragungsleitung führen. Vereinbaren Sie die Schließungszeit mit den hydraulischen und Abschaltanforderungen des Projekts. Wenn die Leitung eine kontinuierliche Durchflussregulierung erfordert, fordern Sie eine Überprüfung des Regelventils an, anstatt davon auszugehen, dass ein Absperrkugelhahn zur Drosselung geeignet ist. Sehen Sie sich unsere an pneumatisch betätigter Kugelhahn für automatisierte Isolationsanfragen.
6. Überprüfen Sie die Brandtestnachweise, wenn das Projekt dies erfordert
Wenn das Projekt eine feuergeprüfte Armatur erfordert, nennen Sie in der Ausschreibung die erforderliche Norm und Ausgabe. Je nach Ventil und Projektanforderungen können API 607, API 6FA oder ISO 10497 spezifiziert werden. Behandeln Sie ihre Namen nicht als austauschbare Kaufbezeichnungen.
Fordern Sie die Zertifikats- oder Berichtsreferenz, die geprüfte Designidentifikation und die zulässige Qualifikationsabdeckung an. Vergleichen Sie das angebotene Modell, die Größe, die Druckklasse, die Materialien, das Sitz- und Dichtungsdesign mit der getesteten Konfiguration und den Erweiterungsregeln der Norm. Das Zertifikat eines Lieferanten für ein nicht verwandtes Ventil ist kein ausreichender Beweis.
Bei einem Brandtyptest wird die Leistung unter definierten Testbedingungen und Leckagegrenzen bewertet. Dies bedeutet nicht, dass bei jedem echten Brand keine Leckage auftritt, und es stellt nicht die Eignung des gesamten automatischen Abschaltpakets dar.
Für modellspezifische Anfragen besuchen Sie bitte unsere Feuersicherer Kugelhahn. Erforderliche Nachweise müssen vor dem Kauf für die gewählte Konfiguration bestätigt werden.
7. Geben Sie die Antistatik- und Gefahrenbereichsanforderungen separat an
Bei Bedarf sorgt eine antistatische Ventilkonstruktion für elektrischen Durchgang zwischen bestimmten leitenden Teilen, üblicherweise Kugel, Schaft und Gehäuse. Identifizieren Sie den maßgeblichen Ventilstandard, die Testmethode, die Messpunkte und das Akzeptanzkriterium. Fordern Sie Verifizierungsaufzeichnungen im für das Projekt erforderlichen Inspektionsumfang an.
Erfinden Sie nicht eine Widerstandsgrenze für jedes Ventil und gehen Sie nicht davon aus, dass der Griff den erforderlichen Leiterpfad bereitstellt. Die Kontinuität des internen Ventils ersetzt nicht die Verbindung der Endrohrleitungen, die Erdung oder die Maßnahmen zur statischen Kontrolle am Standort.
Geben Sie für eine automatisierte Montage die Bereichsklassifizierung und die gebietsspezifischen Zertifizierungsanforderungen für den Antrieb, das Magnetventil, die Endschalter, den Stellungsregler und anderes elektrisches Zubehör an. Relevante Details können gegebenenfalls Gasgruppe, Temperaturklasse, Geräteschutzniveau oder -kategorie, Umgebungsbereich und Gehäuseschutz sein.
Für die Projektzuständigkeit und Gebietsklassifizierung müssen ATEX, IECEx und andere Zulassungssysteme ausgewählt werden. Die Zulassung eines Elektrozubehörs bescheinigt nicht die feuergeprüfte Dichtungsleistung des Ventils, und ein Feuertestzertifikat des Ventils berechtigt nicht zur Zulassung elektrischer Geräte für einen explosionsgefährdeten Bereich.

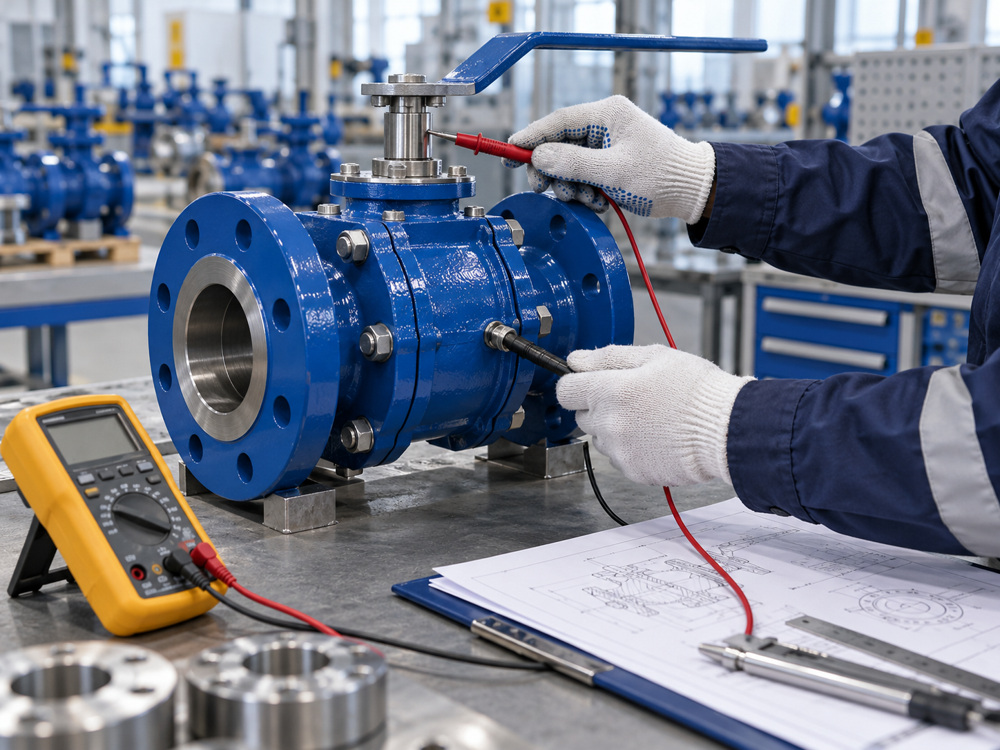

![Prüfer überprüft neben Qualitätsdokumenten auch die elektrischen Durchgangspunkte an einem industriellen Kugelhahn](https://www.onoffvalve.com/wp-content/uploads/2026/10/ball-valve-for-gasoline-transfer-05.jpg")
8. Vereinbaren Sie Dokumente und Inspektionen vor der Bestellung
Verwenden Sie ein Dokumentenregister mit Einreichungsdaten, Prüfstatus und endgültigen Freigabeanforderungen. Identifizieren Sie, welche Datensätze für jedes Etikett oder jede Seriennummer erforderlich sind und welche Datensätze zur Designqualifizierung eine Produktfamilie abdecken.
| Dokumentieren oder aufzeichnen | Zweck | Käuferscheck |
|---|---|---|
| Datenblatt und Stückliste | Definiert die angebotene Konfiguration | Vollständige Materialien und explizite Abweichungen. |
| Übersichtszeichnung | Bestätigt Installation und Schnittstellen | Anschlüsse, Abmessungen, Ausrichtung und Zugang. |
| Materialzertifikate | Unterstützt die Rückverfolgbarkeit von Materialien | Vereinbarter Zertifikatstyp und Identifikation. |
| Druck- und Sitzprüfberichte | Zeichnet spezifizierte Produktionstests auf | Standard, Medium, Drücke und Akzeptanz. |
| Brandprüfungsqualifikation | Unterstützt spezifiziertes feuergeprüftes Design | Abdeckung der angebotenen Konfiguration. |
| Antistatischer Beweis | Überprüft die angegebene Kontinuitätsanforderung | Methode, Punkte, Abnahme und erforderlicher Prüfumfang. |
| Unterlagen zum Aktuatorpaket | Definiert Bedienung und Schnittstellen | Drehmomentdimensionierung, Verkabelung, Pneumatik, Fehlermaßnahmen und Zulassungen. |
| Emissionsqualifikation, falls angegeben | Unterstützt die erforderliche externe Leckageleistung | Qualifikationsumfang und mitgelieferte Verpackungsanordnung. |
| Installations- und Wartungshandbuch | Unterstützt Handhabung und Bedienung | Einschränkungen der Kraftstoffkompatibilität und Wartungsanweisungen. |
Legen Sie mithilfe unserer Überprüfungs- und Zeugenpunkte fest Leitfaden zur Ventilinspektion und zum Prüfplan. Informationen zur endgültigen Veröffentlichung finden Sie im Leitfaden zur Werksabnahmeprüfung und Leitfaden zu Ventilzertifikaten und Qualitätsdokumenten.
Geben Sie an, ob eine unabhängige Inspektion, eine spezielle Prüfung, ein bestimmter Zertifikatstyp oder eine Dokumentation zum Herkunftsland erforderlich sind. Diese Artikel können sich auf die Angebotskosten und die Lieferung auswirken. sie sollten vor der Produktion vereinbart werden.
Vergleichen Sie Angebote auf einer gemeinsamen technischen Basis
Markieren Sie jede Anforderung als bestätigt, abgewichen, ausgeschlossen oder auf Beweise wartend. Vergleichen Sie den Preis erst, nachdem Sie die Kraftstoffkompatibilität, die vollständige Konfiguration, die Nennleistung, die Anschlüsse, den Betrieb und die Qualifikationsabdeckung überprüft haben.
- Halten: Im Zitat steht „geeignet für Benzin“, es werden jedoch weder die Mischung noch alle benetzten Dichtungen identifiziert.
- Halten: Es wird behauptet, dass es brandsicher oder antistatisch ist, ohne dass die erforderlichen Nachweise vorliegen.
- Lösung: Die Aktion bei Ausfall des Stellantriebs oder die Schließzeit weicht von der Projektspezifikation ab.
- Fahren Sie mit der Überprüfung fort: die genaue Konfiguration ist definiert, Nachweise sind gültig und Abweichungen werden formal akzeptiert.
RFQ-Text für einen Benzin-Umfüllkugelhahn
Bitte geben Sie Kugelhähne für den Flüssigbenzin-Transfer an unserem Terminal/an unserer Pumpstation anhand der beigefügten Kraftstoffspezifikation, des Sicherheitsdatenblatts, des Ventildatenblatts und der Rohrleitungsanforderungen an.
Bitte bestätigen Sie die Kompatibilität aller benetzten Materialien und Dichtungen mit der angegebenen Kraftstoffzusammensetzung und dem Mischungsbereich. Geben Sie die vollständige Druck-Temperatur-Bewertung, die Bohrung, die Anschlüsse, die Sitzanordnung, das Werkzeuginnendruckmanagement und die Grundlage für die Dichtheitsprüfung an.
Geben Sie für betätigte Ventile Drehmomentgröße, Ausfallwirkung, Hubzeit und Zubehördetails an. Bestätigen Sie die Einhaltung der angegebenen Brandtest-, Antistatik- und Gefahrenbereichsanforderungen und legen Sie entsprechende Qualifikationsnachweise und den Dokumentenumfang vor. Listen Sie alle Abweichungen, Ausschlüsse, Durchlaufzeiten und Prüfkosten separat auf.
Häufig gestellte Fragen
Ist ein Öl-Service-Kugelhahn automatisch für Benzin geeignet?
Nein. Überprüfen Sie die tatsächliche Benzinmischung, alle benetzten Materialien und Dichtungen, die Betriebsbedingungen und die Projektanforderungen.
Beweisen PTFE-Sitze die Kompatibilität mit mit Ethanol vermischtem Benzin?
Nein. Sitze sind nur ein Teil des Dichtungssystems. Gehäusedichtungen, O-Ringe und Schaftdichtungsmaterialien benötigen ebenfalls eine konfigurationsspezifische Genehmigung.
Beinhaltet ein Zertifikat für feuersichere Ventile die Einhaltung antistatischer Eigenschaften?
Gehen Sie nicht davon aus, dass dies der Fall ist. Überprüfen Sie die einzelnen Anforderungen und ihre Belege.
Muss jedes Benzinventil den gleichen Brandteststandard haben?
Die Spezifikation des Eigentümers, die geltenden Anforderungen und die anerkannte Ventilqualifikation bestimmen den erforderlichen Standard und die erforderliche Ausgabe. Bestätigen Sie diese in der Ausschreibung.
Ist Fail-Close immer die richtige Aktion zum Herunterfahren?
Die Projektabschaltphilosophie bestimmt die erforderliche Aktion. Bestätigen Sie dies zusammen mit Überlegungen zum Spannungsstoß und dem tatsächlichen Aktuatorpaket.
Senden Sie Vcore Ihre Anforderungen für den Benzintransfer
Senden Sie mit Ihrer Anfrage den Kraftstoffzusammensetzungsbereich, die Größe, den Druck-Temperatur-Betrieb, die Anschlüsse, die Betriebsmethode und die Anforderungen an die Projektdokumentation. Vcore kann die vorgeschlagene Kugelhahnkonfiguration anhand dieser Anforderungen prüfen, bevor das Angebot fertiggestellt wird. Kontaktieren Sie Vcore Valve mit Ihrer Ventilliste und Projektspezifikation.
