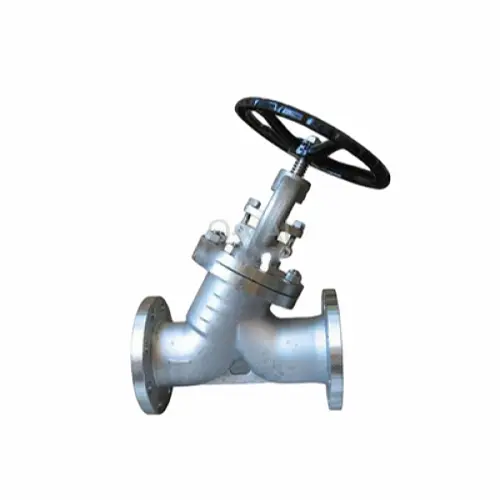

Niederdruck-Schrägventil mit verschraubter Haube

Warum Schrägkugelventile in Prozessanlagen eingesetzt werden

In vielen Prozessanlagen benötigen Ingenieure ein Ventil, das den Durchfluss schrittweise regulieren und bei Bedarf dennoch eine zuverlässige Absperrung gewährleisten kann. Herkömmliche Kugelventile erzielen eine gute Drosselleistung, können jedoch aufgrund der starken Änderung der Strömungsrichtung im Ventilgehäuse zu einem erheblichen Druckabfall führen.

Vcore Das geneigte Kugelventil verändert den internen Strömungsweg, sodass sich die Flüssigkeit in einem gleichmäßigeren Winkel durch das Ventil bewegt. Diese Geometrie reduziert Turbulenzen und hydraulischen Widerstand.

In der Praxis sehen Betreiber oft die Vorteile in Systemen wie:

• Raffinerie-Dampfverteilerköpfe
• Flusskontrollleitungen für die chemische Verarbeitung
• Kraftwerks-Hilfsdampfkreisläufe
• Thermoöltransfersysteme

In diesen Umgebungen kann das Ventil über längere Zeiträume teilweise geöffnet arbeiten und gleichzeitig eine stabile Durchflusskontrolle gewährleisten.

Technische Logik hinter dem Inclined Flow Design

Das charakteristische Merkmal eines Schrägsitzventils ist die Ausrichtung von Sitz und Scheibe relativ zur Rohrleitungsachse.

Bei einem herkömmlichen T-förmigen Absperrventil tritt Flüssigkeit in den Ventilkörper ein, dreht sich scharf in Richtung Sitz und dreht sich dann erneut, um das Ventil zu verlassen. Diese abrupten Richtungsänderungen erhöhen die Energieverluste.

Im Gegensatz dazu steht der Sitz bei der geneigten Konfiguration in einem Winkel zur Rohrleitungsachse. Das Ergebnis ist ein glatterer interner Strömungsweg.

Dieses Design führt typischerweise zu Folgendem:

• höherer Durchflusskoeffizient (Cv)
• reduzierter Druckabfall
• verbesserte Effizienz beim Drosselungsdienst

Da sich die Scheibe in einer geraden vertikalen Bewegung relativ zum Sitz bewegt, behält das Ventil die präzise Drosselfunktion bei Kugelventile sind dafür bekannt.

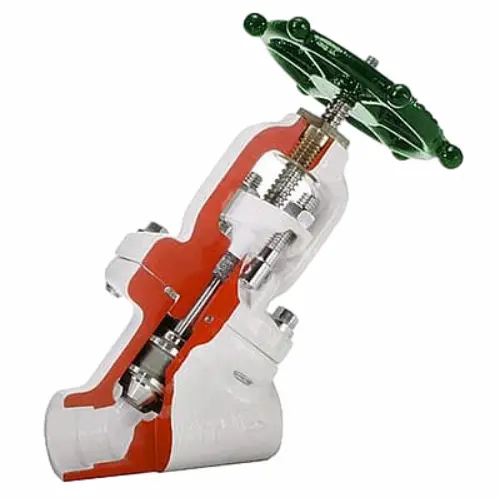

Strukturmerkmale des Ventils

Verschraubte Motorhaubenkonstruktion

Die verschraubte Oberteilverbindung wird häufig in Industrieventilen verwendet, da sie strukturelle Festigkeit mit einfacher Wartung verbindet. Die Motorhaube wird mit Schraubbolzen an der Karosserie befestigt und mit einer Dichtung abgedichtet.

Bei Wartungsstillständen können Techniker die Haubenbaugruppe abnehmen, um auf die internen Komponenten zuzugreifen, ohne das Ventilgehäuse aus der Rohrleitung zu entfernen.

Nicht rotierender steigender Schaft

Viele geneigte Kugelventile verwenden eine nicht rotierende Schaftkonfiguration. Bei dieser Anordnung bewegt sich der Schaft vertikal, während die Drehung in der Schaftmutter erfolgt.

Dieses Design reduziert den Verschleiß des Packungssatzes und trägt dazu bei, eine gleichmäßige Abdichtung rund um den Schaft aufrechtzuerhalten.

Körpergeführte Scheibe

Der Ventilteller wird im Körperhohlraum geführt, sodass er während des Betriebs ordnungsgemäß mit dem Sitz ausgerichtet bleibt. Diese Führung verhindert ungleichmäßige Sitzbelastungen und trägt dazu bei, eine gleichbleibende Dichtungsleistung aufrechtzuerhalten.

Gepanzerte Sitzflächen

Sitzflächen werden häufig durch Aufpanzerlegierungen wie z. B. kobaltbasierte Auflagen oder gehärtete Oberflächen geschützt Edelstähle. Diese Materialien bieten Widerstand gegen Erosion und wiederholten mechanischen Kontakt während des Drosselvorgangs.

Typische technische Spezifikationen

Überlegungen zur Durchflussleistung und zum Druckabfall

Einer der Hauptgründe, warum sich Ingenieure für Schrägsitzventile entscheiden, ist die verbesserte hydraulische Effizienz.

Der Durchfluss durch jedes Ventil führt zu einem gewissen Druckverlust. Bei Durchgangsventilen wird dieser Verlust weitgehend durch den internen Strömungsweg und die Geometrie der Sitzöffnung bestimmt.

Da das geneigte Design abrupte Richtungsänderungen reduziert, bietet das Ventil typischerweise einen höheren Durchflusskoeffizienten (Cv) als ein herkömmliches T-förmiges Kugelventil derselben Größe.

In Systemen wie Dampfverteilungsleitungen kann bereits eine geringfügige Reduzierung des Druckabfalls die Gesamtsystemeffizienz verbessern.

Wenn beispielsweise die Dampfzufuhr zwischen Prozesseinheiten reguliert wird, ist die Aufrechterhaltung eines stabilen Drucks bei gleichzeitiger Minimierung von Energieverlusten ein wichtiger betrieblicher Gesichtspunkt.

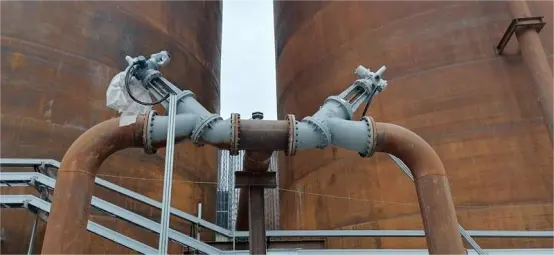

Typische industrielle Anwendungen

Schrägkugelventile kommen in einer Vielzahl von Prozessindustrien zum Einsatz, in denen eine Durchflussregulierung erforderlich ist, ein übermäßiger Druckabfall jedoch nicht toleriert werden kann.

Zu den gängigen Installationen gehören:

• Dampfregelleitungen in Raffinerien
• Kesselhilfsanlagen in Kraftwerken
• chemische Dosier- und Transferleitungen
• Thermalöl-Umwälzsysteme

In diesen Umgebungen passen Bediener die Ventilöffnungspositionen häufig schrittweise an, um die gewünschten Durchflussbedingungen aufrechtzuerhalten.

Da die Scheibenbewegung linear und präzise ist, gehören Kugelventile nach wie vor zu den zuverlässigsten Ventiltypen für Drosselanwendungen.

Wartungsbeobachtungen aus dem Feldbetrieb

Unter dem Gesichtspunkt der Wartung sind Kugelventile mit verschraubter Haube im Allgemeinen einfach zu prüfen.

Bei geplanten Anlagenstillständen konzentrieren sich Techniker in der Regel auf drei Bereiche:

Sitzzustand
Häufiges Gasgeben kann zu einem allmählichen Verschleiß der Sitzflächen führen. Unter diesen Bedingungen tragen Aufpanzerungsmaterialien dazu bei, die Lebensdauer zu verlängern.

Unversehrtheit der Spindelpackung
Packungssätze müssen eine ausreichende Kompression aufrechterhalten, um Leckagen um den Schaft herum zu verhindern.

Spindelgewinde und Schmierung
Die richtige Schmierung sorgt für einen reibungslosen Betrieb und verhindert übermäßigen Verschleiß der Spindelmutter.

Eine routinemäßige Inspektion dieser Komponenten trägt dazu bei, die Lebensdauer des Ventils zu verlängern und einen zuverlässigen Betrieb während der Anlaufzyklen der Anlage sicherzustellen.

Auswahlüberlegungen für Ingenieure

Geneigte Kugelventile werden typischerweise ausgewählt, wenn die folgenden Bedingungen zutreffen:

• Betrieb mit mäßigem Druck
• Voraussetzung für eine genaue Durchflussregulierung
• Im Vergleich zu herkömmlichen Durchgangsventilen muss der Druckverlust reduziert werden

Wenn die Anwendung jedoch einen schnellen Ein-Aus-Betrieb anstelle einer Drosselung erfordert, sind möglicherweise andere Ventiltypen wie Kugelhähne oder Absperrklappen besser geeignet.

Das Verständnis der Betriebseigenschaften jedes Ventiltyps hilft Ingenieuren bei der Auswahl der am besten geeigneten Ausrüstung für das System.

FAQs

Was ist der Vorteil eines Schrägsitzventils gegenüber einem Standard-Durchgangsventil?
Das geneigte Design reduziert den Druckabfall, indem es einen gleichmäßigeren internen Strömungsweg schafft und gleichzeitig die präzise Drosselfähigkeit beibehält.

Sind Schrägsitzventile für den Drosselbetrieb geeignet?
Ja. Kugelventile werden häufig zur Durchflussregulierung eingesetzt, da die lineare Bewegung der Scheibe eine präzise Steuerung der Durchflussmenge ermöglicht.

In welchen Branchen werden Schrägsitzventile typischerweise eingesetzt?
Sie werden häufig in der Ölraffinierung, chemischen Verarbeitung, Stromerzeugung und Dampfverteilungssystemen eingesetzt.

Können Schrägsitzventile automatisiert werden?
Ja. Zur Integration in automatisierte Steuerungssysteme können sie mit pneumatischen oder elektrischen Antrieben ausgestattet werden.
