Produktübersicht
| Produktname | Mit Gummi ausgekleidete Flanschklappe |
|---|---|
| Ventiltyp | Konzentrische Absperrklappe mit Doppelflansch |
| Modell / Serie | D341X / D341J-Serie oder projektspezifisches Modell |
| Futter-/Sitzmaterial | EPDM-, NBR-, Naturkautschuk-, Neopren- oder andere Gummiauskleidungen auf Medienbasis |
| Körpermaterial | Sphäroguss, Gusseisen, Stahlguss oder Kohlenstoffstahl |
| Scheibenmaterial | Mit Sphäroguss beschichtete Scheibe, Edelstahlscheibe, nylonbeschichtete Scheibe oder gummierte Scheibe |
| Verbindungstyp | Doppelte Flanschverbindung |
| Betriebsoptionen | Hebel, Schneckengetriebe, pneumatischer Antrieb oder elektrischer Antrieb |
| Typische Anwendungen | Abwasseraufbereitung, Abwasserleitungen, Schlammservice, Pumpstationen, Kühlwasser- und Brauchwassersysteme |
Was ist eine mit Gummi ausgekleidete Absperrklappe mit Flansch?
Eine mit Gummi ausgekleidete Flanschklappe ist eine Vierteldrehungsklappe mit integrierten Flanschen auf beiden Seiten des Gehäuses. Der Ventilteller dreht sich um 90 Grad, um den Durchfluss zu öffnen, zu schließen oder zu regulieren. Die innere Gummiauskleidung sorgt für eine elastische Abdichtung und reduziert die direkte Einwirkung von Abwasser, Fäkalien, Schlamm oder anderen wasserbasierten Medien auf das Ventilgehäuse.
Die Doppelflanschkonstruktion unterscheidet sich von Absperrklappen mit Zwischenflansch und Lasche. Anstatt nur zwischen Rohrleitungsflanschen geklemmt zu werden, verfügt eine Flanschklappe über eigene Vollflansche. Dies erleichtert die Ausrichtung des Ventils in einigen Rohrleitungsanordnungen und eignet sich besser für größere Größen, schwerere Rohrleitungen oder Installationen, bei denen eine stärkere Verbindungsunterstützung erforderlich ist.
Wenn Ihr Projekt keine Doppelflanschkonstruktion erfordert, können Sie dieses Produkt auch mit unserem vergleichen gummierte Absperrklappe Optionen, einschließlich Wafer-, Laschen- und Doppelflanschkonfigurationen.

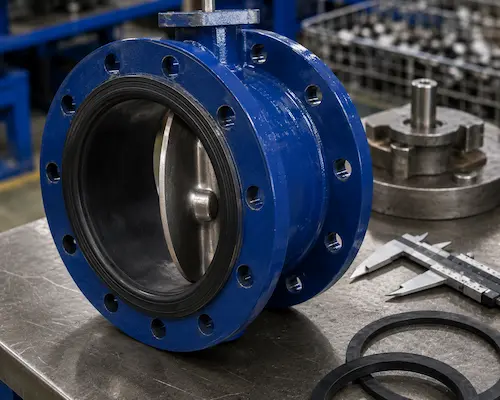

Gummiauskleidung und Dichtungsstruktur
Die Gummiauskleidung ist eines der Hauptfunktionsteile dieses Ventils. Es schützt den inneren Ventilkörper und fungiert als weiche Dichtfläche für den Ventilteller. Beim Schließen der Scheibe drückt die Scheibenkante gegen die Gummiauskleidung und bildet so eine elastische Dichtung.
Im Abwasser- und Abwasserbereich sollte das Auskleidungsmaterial nach Medienzusammensetzung, pH-Wert, Temperatur, Schwebstoffen, chemischen Zusätzen und Betriebshäufigkeit ausgewählt werden. EPDM wird häufig für die Wasser- und Abwasserversorgung verwendet. Für ölhaltige Medien kann NBR gewählt werden. Für ausgewählte Schleifschlammbedingungen kann Naturkautschuk in Betracht gezogen werden. Neopren oder andere Elastomere können je nach Projektanforderungen geprüft werden.
Für einen breiteren Vergleich von Futtermaterialien können Sie sich unseren Artikel ansehen Ventil mit PTFE-Auskleidung vs. Ventil mit Gummiauskleidung.
Hauptstrukturmerkmale
Doppelflanschgehäuse
Der Doppelflanschkörper ermöglicht eine direkte Verschraubung mit den Rohrleitungsflanschen auf beiden Seiten. Diese Struktur eignet sich für Abwasseranlagen, Pumpstationen, Außenrohrleitungen und größere Ventilgrößen, bei denen die Installationssteifigkeit wichtig ist.
Konzentrisches, weichdichtendes Design
Die Scheibe dreht sich um die Mittellinie des Ventils und dichtet gegen die Gummiauskleidung ab. Diese Struktur wird üblicherweise für Wasser, Abwasser, Kühlwasser und ausgewählte Nieder- bis Mitteldruckanwendungen verwendet.
Mit Gummi ausgekleideter Strömungskanal
Die Auskleidung trägt dazu bei, den Metallkörper vor korrosiven oder abrasiven Flüssigkeiten zu isolieren. In Abwassersystemen kann dies bei Auswahl der richtigen Gummimischung die Karosseriekorrosion reduzieren und die Einsatztauglichkeit verbessern.
Manueller oder betätigter Betrieb
Kleinere Ventilgrößen können mit Hebelbetätigung geliefert werden, während größere Ventile in der Regel mit Schneckengetriebebetätigung ausgestattet sind. Für automatisierte Abwassersysteme, Fernbedienung oder Prozesssteuerung können pneumatische oder elektrische Antriebe eingesetzt werden. Einzelheiten zur manuellen Bedienung finden Sie in unserem Artikel über zahnradbetriebene Absperrklappen kann nützlich sein.
Materialoptionen
| Komponente | Allgemeine Optionen | Auswahlhinweis |
|---|---|---|
| Körper | Sphäroguss, Gusseisen, Stahlguss, Kohlenstoffstahl | Sphäroguss mit Beschichtung wird üblicherweise für die Abwasser- und Wasserversorgung verwendet. |
| Liner / Sitz | EPDM, NBR, Naturkautschuk, Neopren, andere Elastomere | Die Gummimischung muss dem Medium, der Temperatur und dem chemischen Zustand entsprechen. |
| Scheibe | Beschichtetes Sphäroguss, Edelstahl 304, Edelstahl 316, nylonbeschichtete Scheibe, gummierte Scheibe | Das Scheibenmaterial beeinflusst Korrosionsbeständigkeit, Abdichtung und Lebensdauer. |
| Welle | Edelstahl 410, 420, 304, 316 oder Duplex-Edelstahl | Sollte je nach Korrosionsrisiko und Drehmomentanforderung ausgewählt werden. |
| Außenbeschichtung | Epoxidbeschichtung, schmelzgebundenes Epoxidharz oder projektspezifische Beschichtung | Wichtig für feuchte Abwasseranlagen und Rohrleitungsinstallationen im Freien. |
| Betrieb | Hebel, Getriebe, pneumatischer Antrieb, elektrischer Antrieb | Bei der Auswahl des Stellantriebs sollten Ventilgröße, Drehmoment, Steuerungsanforderungen und Umgebung berücksichtigt werden. |
Technische Spezifikationen
| Spezifikationsartikel | Verfügbare/typische Optionen |
|---|---|
| Produkttyp | Mit Gummi ausgekleidete Flanschklappe |
| Ventilstruktur | Konzentrische Absperrklappe mit Doppelflanschgehäuse |
| Modell / Serie | D341X / D341J-Serie oder projektspezifisches Modell |
| Nenngröße | DN50–DN1200 / 2″–48″, größere Größen auf Anfrage erhältlich |
| Druckbewertung | PN10, PN16, Klasse 125, Klasse 150 oder projektspezifische Druckstufe |
| Körpermaterial | Sphäroguss, Gusseisen, Stahlguss oder Kohlenstoffstahl |
| Futter-/Sitzmaterial | EPDM, NBR, Naturkautschuk, Neopren oder ausgewählte Gummimischung |
| Scheibenmaterial | Mit Sphäroguss beschichtete Scheibe, Edelstahlscheibe, nylonbeschichtete Scheibe oder gummierte Scheibe |
| Schaftmaterial | Edelstahl 410, 420, 304, 316 oder projektspezifisches Material |
| Verbindungstyp | Doppelte Flanschverbindung |
| Flanschstandard | EN 1092, ANSI, DIN, JIS, BS oder projektspezifische Bohrungen |
| Persönliche Referenz | ISO 5752, EN 558, API 609 oder Projektanforderung |
| Testreferenz | API 598, EN 12266 oder Kundeninspektionsanforderungen |
| Operationstyp | Hebel, Schneckengetriebe, pneumatischer Antrieb oder elektrischer Antrieb |
| Geeignete Medien | Abwasser, Abwasser, Schlamm, Kühlwasser, Brauchwasser, Meerwasser und ausgewählte milde chemische Abwässer |
| Nicht empfohlen für | Medien, die mit der ausgewählten Gummimischung nicht kompatibel sind, chemischer Einsatz bei hohen Temperaturen, starke Lösungsmittel oder stark abrasiver Schlamm ohne Materialprüfung |
| Dokumentation | Druckprüfbericht, Materialzertifikat, Inspektionsbericht, Bedienungsanleitung und Verpackungsfotos |

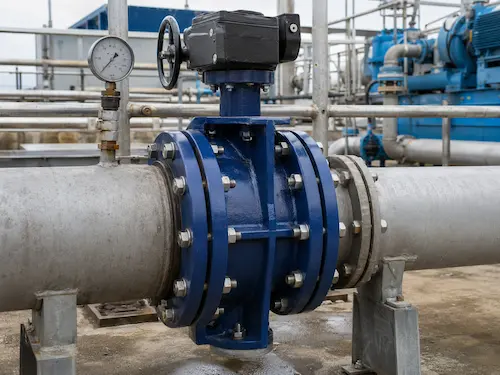

Anwendungen im Abwasserservice
Mit Gummi ausgekleidete Absperrklappen mit Flansch werden häufig in Abwasser- und Wasseraufbereitungsleitungen eingesetzt, wo Korrosionsschutz, zuverlässige Absperrung und stabile Installation erforderlich sind. Sie eignen sich für viele Absperr- und allgemeine Durchflusskontrollpositionen in Kläranlagen, Pumpstationen und industriellen Abwassersystemen.
Eine Anwendungsanleitung auf Systemebene finden Sie in unserer Ventillösungen für die Wasseraufbereitung Seite.
- Kommunale Kläranlagen
- Isolierung der Abwasserleitung
- Schlammbehandlungslinien
- Industrielle Abwasserableitungsleitungen
- Einlass- und Auslassleitungen der Pumpstation
- Filter- und Rückspülsysteme
- Kühlwasser- und Brauchwassersysteme
- Meerwasser- oder Brackwasserleitungen mit geeignetem Scheiben- und Wellenmaterial
- Isolierung von Wasserleitungen mit großem Durchmesser
Medienkompatibilität und Einschränkungen
Die Abwasserentsorgung kann sehr unterschiedlich sein. Einige Systeme transportieren hauptsächlich Wasser, während andere Schlamm, Schwebstoffe, chemische Zusätze, Chlorid, biologische Stoffe oder industrielle Verunreinigungen enthalten. Das Ventil sollte entsprechend der tatsächlichen Zusammensetzung des Mediums ausgewählt werden, anstatt nur den Anwendungsnamen zu verwenden.
| Medien / Service | Empfohlene Überlegung | Auswahlhinweis |
|---|---|---|
| Kommunales Abwasser | EPDM-Auskleidung mit beschichtetem Körper und passender Scheibe | Im Allgemeinen geeignet, wenn Feststoffe und Temperatur innerhalb der Auslegungsgrenzen liegen. |
| Abwasserservice | EPDM oder geeignete Gummimischung | Überprüfen Sie Schwebstoffe, Reinigungschemikalien und Betriebsfrequenz. |
| Schlammleitungen | Überprüfen Sie Gummimischung, Scheibenspiel und Strömungsgeschwindigkeit | Ein hoher Feststoffgehalt kann eine besondere Auswahl erfordern. |
| Kühlwasser | EPDM-Auskleidung mit epoxidbeschichtetem Körper | Bestätigen Sie Temperatur und Wasseraufbereitungschemikalien. |
| Meerwasser / Brackwasser | Passender Liner mit Edelstahl- oder beschichteter Scheibe | Die Korrosionsbeständigkeit von Scheiben und Wellen ist wichtig. |
| Ölhaltiges Abwasser | Möglicherweise ist NBR oder ein anderes kompatibles Material erforderlich | EPDM wird im Allgemeinen nicht für Öl- oder Kohlenwasserstoffanwendungen empfohlen. |
| Starke Lösungsmittel oder aggressive Chemikalien | Gummiauskleidung ist möglicherweise nicht geeignet | PTFE-ausgekleidete oder andere korrosionsbeständige Optionen sollten geprüft werden. |

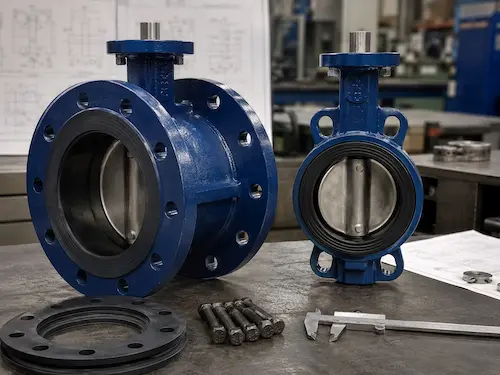

Flansch- oder Wafer- oder Lug-Absperrklappe
| Ventiltyp | Hauptmerkmal | Typischer Vorteil | Auswahlhinweis |
|---|---|---|---|
| Flansch-Absperrklappe | Beidseitig integrierte Flansche | Bessere Installationsstabilität für große und schwerere Rohrleitungen | Geeignet für Abwasseranlagen, Pumpstationen und Außenrohrleitungen. |
| Wafer-Absperrklappe | Kompakter Körper zwischen Flanschen geklemmt | Geringeres Gewicht und kürzerer Bauraum | Üblich bei kompakten Wasser- und Versorgungssystemen. |
| Lug-Absperrklappe | Geriffeltes Gehäuse mit Verschraubungspunkten | Kann je nach Ausführung eine ausgewählte einseitige Rohrleitungswartung unterstützen | Nützlich, wenn Wartungszugang wichtig ist. |
| Absperrklappe mit U-Abschnitt | Zwischenstruktur zwischen Wafer- und Flanschtyp | Verbesserte Ausrichtung durch kompaktes Design | Wird oft für projektspezifische Pipeline-Layouts ausgewählt. |
Hinweise zur Auswahl von Abwasserventilen
Bei Abwasserleitungen sollten bei der Ventilauswahl nicht nur Größe und Druck, sondern auch Feststoffgehalt, Sedimentation, Auskleidungskompatibilität, Betriebsfrequenz und Einbauraum berücksichtigt werden. Enthält das Abwasser abrasive Feststoffe oder schlammartige Medien, ist unser Schlammventillösungen Die Seite kann zusätzliche Referenzen enthalten.
- Bestätigen Sie, ob das Ventil zur Isolierung oder zur häufigen Durchflussregelung verwendet wird.
- Abwasserzusammensetzung, pH-Wert und chemische Zusätze prüfen.
- Bestätigen Sie Schwebstoffe, Schlammgehalt und Partikelgröße.
- Wählen Sie das Auskleidungsmaterial entsprechend den chemischen und mechanischen Betriebsbedingungen aus.
- Bestätigen Sie Scheibenmaterial, Schaftmaterial und Außenbeschichtung.
- Flanschnorm, Baulänge und Einbauspiel prüfen.
- Überprüfen Sie das Antriebsdrehmoment, wenn ein pneumatischer oder elektrischer Betrieb erforderlich ist.
- Bestätigen Sie, ob eine Trinkwassergenehmigung oder eine Abwasserprojektdokumentation erforderlich ist.

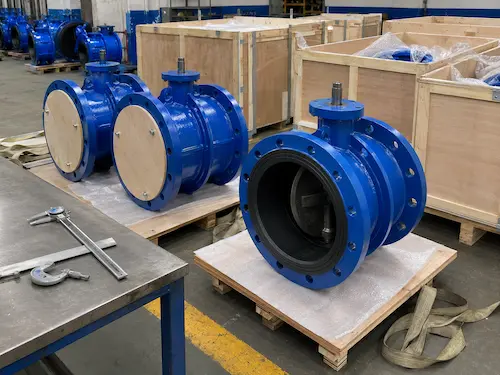

Inspektion, Prüfung und Verpackung
Bei Absperrklappen mit Gummiauskleidung und Flansch sollte die Inspektion die Ventilabmessungen, die Flanschbohrung, den Zustand der Auskleidung, die Qualität der Beschichtung, die Bewegung der Klappenscheibe, die Sitzabdichtung und gegebenenfalls den Betrieb des Stellantriebs umfassen. Die gummierte Dichtfläche und die Flanschanschlussflächen sollten vor dem Versand geschützt werden.
| Inspektionsgegenstand | Zweck |
|---|---|
| Visuelle Prüfung der Auskleidung | Überprüfen Sie die Lineroberfläche, den Klebezustand, die Flanschkante und den Dichtungsbereich. |
| Maßprüfung | Bestätigen Sie Größe, Flanschbohrung, Baulänge und Montageschnittstelle des Stellantriebs. |
| Disc-Betriebstest | Überprüfen Sie das reibungslose Öffnen und Schließen ohne ungewöhnliche Reibung oder übermäßiges Drehmoment. |
| Schalen- und Sitztest | Überprüfen Sie die Druckfestigkeit und Dichtleistung des Ventils gemäß der vereinbarten Norm. |
| Beschichtungsinspektion | Überprüfen Sie die Qualität der externen Korrosionsschutzbeschichtung für Abwasseranlagenumgebungen. |
| Verpackungsinspektion | Bestätigen Sie den Flanschschutz, den Feuchtigkeitsschutz, den Zustand der Kiste und die Versandmarkierungen. |
Zur Exportverpackung können schützende Flanschabdeckungen, Luftpolsterfolie, feuchtigkeitsbeständige Verpackungen, Sperrholzkisten, verstärkte Kisten und Palettenladungen gehören. Bei größeren Ventilen oder betätigten Ventilen sollten Ventilkörper und Antrieb sicher befestigt werden, um Bewegungen während des Transports zu reduzieren.
Vor der Bestellung zu bestätigende Informationen
- Ventilgröße und -menge
- Druckstufe und Arbeitstemperatur
- Abwasserzusammensetzung und pH-Wert
- Feststoffgehalt, Schlammgehalt oder ggf. Partikelgröße
- Flanschstandard und Baulänge
- Gehäusematerial, Scheibenmaterial, Schaftmaterial und Gummiauskleidungsmaterial
- Manuelles Getriebe, pneumatischer Antrieb oder elektrischer Antrieb erforderlich
- Einbaulage und Rohrleitungsausrichtung
- Prüfstandard und Dokumentationspflicht
- Verpackungsart und Lieferplan
FAQ
1. Wofür wird eine mit Gummi ausgekleidete Flanschklappe verwendet?
Eine mit Gummi ausgekleidete Flanschklappe wird zum Absperren oder zur allgemeinen Durchflusskontrolle in Abwasser-, Abwasser-, Schlamm-, Kühlwasser-, Meerwasser- und ausgewählten korrosiven Wasserleitungen verwendet. Die Gummiauskleidung schützt den inneren Ventilkörper und sorgt für eine elastische Abdichtung mit dem Ventilteller.
2. Warum sollte man sich für eine Flanschklappe anstelle einer Zwischenflanschklappe entscheiden?
Eine Absperrklappe mit Flansch verfügt über integrierte Flansche auf beiden Seiten, die der Armatur eine stärkere Unterstützung für die Rohrleitungsverbindung verleihen. Es wird oft für größere Größen, Abwasseranlagen, Pumpstationen, Außenrohrleitungen und Installationen bevorzugt, bei denen Ausrichtung und Steifigkeit wichtig sind.
3. Welche Gummiauskleidung ist für den Abwasserbereich geeignet?
EPDM wird üblicherweise für Wasser- und Abwasseranwendungen ausgewählt, während NBR, Naturkautschuk, Neopren oder andere Elastomere je nach Ölgehalt, Abriebgrad, chemischen Zusätzen und Temperatur ausgewählt werden können. Der endgültige Liner sollte entsprechend der tatsächlichen Zusammensetzung des Mediums ausgewählt werden.
4. Kann dieses Ventil für Schlamm- oder Gülleanwendungen verwendet werden?
Es kann in ausgewählten Schlamm- oder Gülleanwendungen eingesetzt werden, die Anwendung sollte jedoch sorgfältig geprüft werden. Feststoffgehalt, Partikelgröße, Strömungsgeschwindigkeit, Scheibenspiel, Gummimischung und Betriebsfrequenz beeinflussen alle, ob eine gummierte Flanschklappe geeignet ist.
5. Welche Informationen werden für ein Angebot benötigt?
Für ein genaues Angebot wird empfohlen, Ventilgröße, Druckstufe, Abwasserzusammensetzung, Temperatur, Flanschstandard, Gehäusematerial, Scheibenmaterial, Auskleidungsmaterial, Betriebsmethode, Menge und erforderliche Inspektionsdokumente anzugeben.
