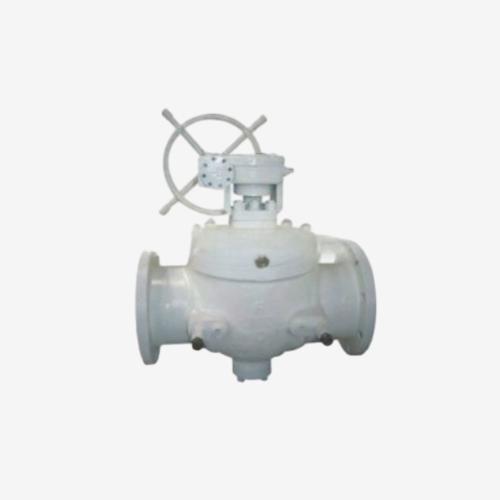

Kugelhahn mit Zugang von oben
Produktionsübersicht
Die Kugelhahn mit Zugang von oben von Vcore Valves ist für Hochleistungsanwendungen konzipiert, die eine einfache Wartung und Bedienung erfordern. Mit einem einzigartigen Top-Entry-DesignDieses Ventil ermöglicht den Zugriff auf Kugel, Schaft und Sitze von der Oberseite des Ventilkörpers und eignet sich daher ideal für die Wartung in engen Räumen oder wenn ein schneller Austausch von Komponenten erforderlich ist. Die Kugelhahn mit Zugang von oben wird häufig in kritischen Pipelines, Öl und Gas, Stromerzeugungs- und Wasseraufbereitungssystemen eingesetzt, wo Zuverlässigkeit und wartungsarmer Betrieb von größter Bedeutung sind.
Hauptmerkmale
-
Top-Entry-Design – Bietet einfachen Zugang zu internen Komponenten und vereinfacht so die Wartung und den Teileaustausch
-
Langlebige Konstruktion – Hergestellt aus korrosionsbeständigen Materialien wie Edelstahl, Kohlenstoffstahl und Legierungen
-
Full-Bore-Flow – Bietet minimalen Druckabfall und maximale Durchflusseffizienz
-
Hohe Druck- und Temperaturbeständigkeit – Geeignet für anspruchsvolle Anwendungen unter extremen Bedingungen
-
Vielfältige Dichtungsmöglichkeiten – PTFE-, PEEK- und Metallsitze gewährleisten eine zuverlässige Abdichtung in einem breiten Spektrum von Betriebsbedingungen
-
Reibungsloser Betrieb – Das Design des Kugelhahns mit Drehmechanismus sorgt für minimalen Verschleiß
-
Kompakt und robust – Platzsparendes Design mit hoher Leistung und Zuverlässigkeit
-
Geringer Wartungsaufwand – Einfache und langlebige Konstruktion reduziert Ausfallzeiten und Wartungskosten
-
Konform mit globalen Standards – Erfüllt ANSI-, API-, ISO- und AWWA-Standards für Sicherheit und Qualität
Technische Spezifikationen
| Artikel | Beschreibung |
|---|---|
| Ventiltyp | Kugelhahn mit Zugang von oben |
| Körpermaterial | Edelstahl (304, 316), Kohlenstoffstahl (WCB), legierter Stahl |
| Kugelmaterial | Edelstahl (304, 316), Messing |
| Sitzmaterial | PTFE, PEEK, Metallsitz (Edelstahl 304, 316) |
| Stammmaterial | Edelstahl (304, 316) |
| Beschichtung | Fusion Bonded Epoxy (FBE) für Korrosionsbeständigkeit |
| Größenbereich | DN15–DN1200 (½”–48”) |
| Druckbewertung | PN10 / PN16 / PN25 / 150LB |
| Temperaturbewertung | -20°C bis +180°C (PTFE-Sitz), bis 350°C (Metallsitz) |
| Verbindungstyp | Flansch (ANSI B16.34), Gewinde, Stumpfschweißung, Muffenschweißung |
| Betätigungsoptionen | Manueller, pneumatischer, elektrischer Antrieb |
| Sitztyp | Weicher Sitz (PTFE, EPDM), Metallsitz (Edelstahl 304, 316) |
| Bewerbung | Wasser, Öl, Gas, Dampf, Chemikalien, Schlämme |
| Einhaltung von Standards | API 6D, ISO 9001, ANSI B16.34, AWWA C507 |
Hauptabmessungen und Gewicht
| DN (mm) | L (mm) | H (mm) | B (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 15 | 120 | 160 | 80 | 2.5 |
| 20 | 130 | 170 | 90 | 3.0 |
| 25 | 140 | 190 | 100 | 3.5 |
| 40 | 160 | 220 | 120 | 5.5 |
| 50 | 180 | 240 | 130 | 7.0 |
| 80 | 220 | 280 | 150 | 12 |
| 100 | 240 | 300 | 180 | 18 |
| 150 | 280 | 350 | 200 | 30 |
Funktion
Die Kugelhahn mit Zugang von oben ist für die Ein-/Aus-Steuerung und Durchflussregelung in industriellen Rohrleitungssystemen konzipiert. Die Top-Entry-Design Ermöglicht einen einfacheren Zugang zum Inneren des Ventils und erleichtert schnelle Reparaturen, Wartung oder den Austausch von Teilen, ohne dass das gesamte Ventil aus der Rohrleitung entfernt werden muss.
Die Kugelhahn verwendet a rotierende Kugel um den Flüssigkeitsfluss zu steuern. Wenn die Kugel um 90° gedreht wird, öffnet oder schließt sie den Flüssigkeitsdurchgang. Die Full-Bore-Design stellt sicher, dass bei geöffnetem Ventil kein oder nur ein geringer Druckabfall auftritt, wodurch die Durchflusseffizienz maximiert wird. Das Ventil Sitzdesign sorgt für eine dichte Abdichtung, verhindert Lecks und sorgt für die Aufrechterhaltung der Druckintegrität auch unter Hochdruckbedingungen.
Hergestellt aus Edelstahl, Kohlenstoffstahl und legierte MaterialienDas Ventil bietet eine hervorragende Korrosionsbeständigkeit, Haltbarkeit und Leistung unter anspruchsvollen Bedingungen. Die Full-Bore-Design sorgt für minimalen Strömungswiderstand und ermöglicht einen ungehinderten Flüssigkeitsdurchgang, wodurch dieses Ventil für große Durchflusskapazitäten und Hochdruckanwendungen geeignet ist.
Bewerbung
-
Öl und Gas – Isolierung und Durchflusskontrolle in Upstream-, Midstream- und Downstream-Rohrleitungssystemen
-
Chemische Verarbeitung – Durchflussregulierung in Reaktoren, Rohrleitungen und chemischen Verteilungssystemen
-
Wasseraufbereitung – Isolierung und Regulierung des Wasserflusses in Kläranlagen und Verteilungsnetzen
-
Stromerzeugung – Durchflussregelung in Dampf- und Kühlsystemen in Kraftwerken
-
Bergbau – Durchflussregulierung in Schlammleitungen und Tailing-Systemen
-
HVAC – Steuerung des Warm- und Kaltwasserflusses in Gewerbe- oder Industriegebäuden
-
Essen und Trinken – Durchflusskontrolle in Flüssigkeitsverarbeitungs- und -verteilungsleitungen
