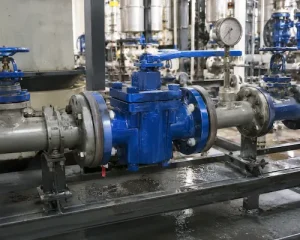

Esta válvula se usa comúnmente en procesamiento químico, transferencia de ácidos y álcalis, sistemas cloro-álcalis, manejo de solventes, dosificación de químicos, aguas residuales corrosivas y otros servicios de fluidos agresivos. En comparación con una válvula de macho industrial general, la válvula de macho revestida se centra en la protección contra la corrosión, la integridad del revestimiento, la compatibilidad química y el cierre confiable en medios corrosivos seleccionados.
Características clave del producto
- El revestimiento de fluoropolímero ayuda a aislar las superficies metálicas mojadas de medios corrosivos.
- Diseño compacto de válvula de macho de un cuarto de vuelta para servicio de cierre de productos químicos
- Adecuado para servicios con ácidos, álcalis, solventes y líquidos corrosivos después de la revisión de compatibilidad
- Opciones de PTFE, FEP, PFA o materiales de revestimiento específicos del proyecto
- Diseño de enchufe revestido y paso del cuerpo revestido según modelo seleccionado.
- Opciones de palanca manual, operador de engranajes, actuador neumático o actuador eléctrico
- Conexión bridada o específica del proyecto según requerimiento del proyecto.
- Útil donde las válvulas de tapón metálico ordinarias no son adecuadas para el contacto directo con el medio.
Configuración del producto
| Elemento de configuración | Configuración común | Opciones de proyecto |
|---|---|---|
| Tipo de válvula | Válvula de macho revestida de PTFE | Diseño de válvula de macho completamente revestida o revestida específica del proyecto |
| Función principal | Cierre de cuarto de vuelta para medios corrosivos | Servicio de aislamiento químico manual o automatizado. |
| Material de revestimiento | PTFE | Revestimiento de FEP, PFA o fluoropolímero específico para el proyecto |
| Material del cuerpo | Hierro fundido, hierro dúctil o acero al carbono con revestimiento | Acero inoxidable o material del cuerpo especificado por el proyecto |
| Estructura del enchufe | enchufe forrado | Diseño de tapón cilíndrico o cónico según modelo seleccionado |
| Operación | Operador manual de palanca o engranaje | Actuador neumático, actuador eléctrico o accesorio de realimentación de posición |
| Finalizar conexión | Conexión bridada | Conexión específica del proyecto según el diseño de la tubería |
Especificaciones técnicas
| Artículo de especificación | Opciones típicas/disponibles |
|---|---|
| Tipo de producto | Válvula de tapón revestida de PTFE/válvula de tapón revestida de fluoropolímero |
| Función primaria | Aislamiento todo-nada para tuberías de productos químicos corrosivos |
| Diseño de válvula | Diseño de válvula de macho de cuarto de vuelta con cuerpo revestido, obturador revestido |
| Rango de tamaño | Según serie de productos seleccionada y plano aprobado. |
| Clasificación de presión | Según diseño de la carrocería, material de revestimiento, temperatura y especificaciones del proyecto. |
| Material del cuerpo | Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable o material especificado por el proyecto |
| Material de revestimiento | Revestimiento de PTFE, FEP, PFA o fluoropolímero seleccionado |
| Material del enchufe | Conector revestido o estructura de conector protegida contra la corrosión específica del proyecto |
| Operación | Funcionamiento manual, neumático o eléctrico. |
| Finalizar conexión | Conexión bridada o específica para proyecto según modelo seleccionado |
| Medios típicos | Ácido, álcali, disolvente, solución química y líquido corrosivo después de la revisión de compatibilidad |
| Referencia de prueba | De acuerdo con las especificaciones de inspección aprobadas y el estándar del producto seleccionado, cuando corresponda. |
Nota técnica: No publique afirmaciones fijas sobre presión, temperatura, vacío, compatibilidad química, espesor del revestimiento o torsión hasta que se confirmen el medio, la concentración, la temperatura, la presión, el material del revestimiento, el diseño del tapón y las especificaciones del proyecto.
Cómo funciona una válvula de tapón revestida de PTFE
Una válvula de tapón revestida de PTFE utiliza un tapón de un cuarto de vuelta para abrir o cerrar el paso de flujo. Cuando el puerto del tapón se alinea con la tubería, la válvula permite el flujo. Cuando el tapón gira 90 grados, la ruta del flujo se bloquea y la válvula se cierra.
La diferencia clave es el revestimiento de fluoropolímero en el conducto interno húmedo del cuerpo y la superficie del tapón. El medio corrosivo debe entrar en contacto con el revestimiento en lugar de contactar directamente con el cuerpo metálico de la válvula. Durante la selección se deben revisar la continuidad del revestimiento, la unión, el ajuste del enchufe y el torque de operación.
Válvula de tapón revestida de PTFE frente a válvula de tapón industrial
| Artículo de comparación | Válvula de tapón revestida de PTFE | Válvula de tapón industrial |
|---|---|---|
| Propósito principal | Aislamiento químico corrosivo | Apagado industrial general o servicio severo según el diseño |
| Superficie mojada | Protegido por revestimiento de PTFE, FEP, PFA o fluoropolímero | Generalmente el cuerpo metálico y el enchufe entran en contacto directamente con el medio. |
| Medios típicos | Ácido, álcali, disolvente y líquido corrosivo después de la revisión. | Petróleo, gas, agua, vapor, lodos o medios de proceso según el diseño de la válvula |
| Enfoque de selección | Material del revestimiento, integridad del revestimiento, compatibilidad química y torque | Material del cuerpo, tipo de obturador, lubricación, diseño del asiento y clase de presión. |
Válvula de tapón revestida de PTFE frente a válvula de bola revestida de PTFE
| Artículo de comparación | Válvula de tapón revestida de PTFE | Válvula de bola revestida de PTFE |
|---|---|---|
| Elemento de cierre | Enchufe | pelota |
| Operación | Operación de cuarto de vuelta | Operación de cuarto de vuelta |
| Ventaja principal | Estructura compacta y vía de cierre sencilla en servicios químicos seleccionados | Operación de válvula de bola común con paso de flujo revestido para servicio corrosivo |
| Enfoque de selección | Par de apriete del obturador, ajuste del revestimiento, contacto de sellado y compatibilidad química | Revestimiento de rótula, diseño del asiento, torsión e integridad del revestimiento |
Para aplicaciones de válvulas de bola revestidas, revise nuestra Válvula de bola revestida de PTFE. Para aplicaciones generales de válvulas de tapón, consulte Válvula de tapón industrial.
Selección de material de revestimiento
El material del revestimiento es la barrera clave resistente a la corrosión en una válvula de obturador revestida de PTFE. La selección debe basarse en el tipo de medio, la concentración química, la temperatura, la presión, el riesgo de permeación, las condiciones de vacío, la frecuencia de los ciclos y las especificaciones del proyecto.
| Material de revestimiento | Consideración típica |
|---|---|
| PTFE | Revestimiento de fluoropolímero común para muchos servicios químicos corrosivos después de la revisión de compatibilidad |
| FEP | A menudo se considera cuando se requiere un revestimiento de fluoropolímero procesable por fusión |
| PFA | A menudo se considera para servicios químicos exigentes donde se requiere una mayor integridad del revestimiento. |
| PTFE modificado | Puede seleccionarse para requisitos específicos de sellado o servicio químico. |
Aplicaciones típicas
- Tuberías de procesamiento químico
- Líneas de transferencia de ácidos y álcalis después de la revisión de compatibilidad de materiales
- Sistemas de dosificación de cloro-álcali y productos químicos.
- Líneas de decapado, galvanoplastia y tratamiento de superficies.
- Transferencia de disolventes y líquidos corrosivos.
- Aguas residuales corrosivas y sistemas de neutralización.
- Líneas finas de servicios públicos químicos y farmacéuticos después de la revisión de especificaciones
- Sistemas de inyección o almacenamiento de productos químicos montados sobre patines
Para obtener una guía más amplia para la selección de válvulas químicas, consulte Válvulas industriales para procesamiento químico. Para la selección de tuberías de ácidos y álcalis, consulte Válvulas resistentes a la corrosión para tuberías de ácidos y álcalis.
Límites de aplicación
- No se recomienda para lodos abrasivos con sólidos duros a menos que se revisen específicamente el diseño del revestimiento y del tapón.
- No apto para servicio de vapor a alta temperatura a menos que el diseño de válvula revestida seleccionado esté aprobado para esa condición.
- El servicio de alto vacío requiere una revisión especial de la adhesión del revestimiento, el soporte y el riesgo de deformación.
- Los productos químicos permeables pueden requerir un material de revestimiento, un espesor o una revisión de la construcción especiales.
- Los medios cristalizados pueden aumentar el torque de la bujía y afectar el rendimiento del cierre.
- La aceleración continua puede dañar el revestimiento o la superficie de sellado y no se recomienda para diseños estándar de encendido y apagado.
- Los ciclos térmicos pueden afectar la tensión del revestimiento, el ajuste del tapón y el par de operación.
- No reclame resistencia química universal sin verificar la concentración y la temperatura del medio.
Inspección y Documentación
| Inspección / Documento | Propósito |
|---|---|
| Certificado de prueba de materiales | Confirma el cuerpo, la brida y el material que contiene presión cuando sea necesario. |
| Inspección de revestimiento | Comprueba la continuidad del revestimiento, defectos superficiales, bordes del revestimiento y riesgo de metales expuestos. |
| Inspección dimensional | Comprueba la conexión de los extremos, la longitud entre caras, la perforación de las bridas y el marcado de las válvulas. |
| Prueba de chispa/prueba de vacaciones | Comprueba la integridad del revestimiento cuando lo requieran las especificaciones del proyecto. |
| Prueba de presión de la carcasa | Verifica la integridad del cuerpo que contiene presión bajo condiciones de prueba acordadas. |
| Prueba de fugas del asiento | Comprueba el rendimiento del cierre según los requisitos de inspección acordados. |
| Operación/Prueba de torsión | Comprueba la rotación del obturador, el par de funcionamiento y la idoneidad del actuador. |
| Libro de datos finales | Recopila planos, certificados, registros de inspección, informes de pruebas de presión y documentos de embalaje. |
El empaque de exportación debe proteger las caras de las bridas, los bordes del revestimiento, las superficies de los puertos del obturador, el área del empaque del vástago, la interfaz del actuador y las superficies de conexión mecanizadas. Las válvulas se pueden empaquetar con cubiertas de brida, envoltura resistente a la humedad, separación de espuma y cajas de madera contrachapada reforzada según el tamaño y el método de envío.
Información requerida para la selección de válvulas
- Tamaño y cantidad de válvulas
- Nombre medio, concentración y composición química.
- Temperatura de funcionamiento y temperatura de diseño.
- Presión de operación y presión de diseño.
- Material de revestimiento requerido: PTFE, FEP, PFA u otro fluoropolímero
- Espesor de revestimiento requerido o requisito de inspección del revestimiento, si se especifica
- Contenido de sólidos, riesgo de cristalización o riesgo de permeación.
- Condición de vacío o condición de presión negativa, si corresponde
- Estándar de conexión y requisito presencial
- Requisito de operación manual, neumática o eléctrica.
- Requisitos de prueba, documentación e inspección de terceros
Preguntas frecuentes
¿Para qué se utiliza una válvula de obturador revestida de PTFE?
Una válvula de tapón revestida de PTFE se utiliza para el cierre de un cuarto de vuelta en tuberías de productos químicos corrosivos donde el cuerpo metálico y las superficies del tapón necesitan protección contra medios de proceso agresivos.
¿Es una válvula de obturador revestida de PTFE lo mismo que una válvula de obturador general?
No. Una válvula de obturador revestida de PTFE tiene un revestimiento de fluoropolímero en el pasaje del cuerpo húmedo y en la superficie del obturador. Una válvula de tapón general puede permitir que el medio entre en contacto directo con superficies metálicas.
¿Cuál es la diferencia entre una válvula de macho revestida de PTFE y una válvula de bola revestida de PTFE?
Una válvula de tapón revestida de PTFE utiliza un tapón como elemento de cierre, mientras que una válvula de bola revestida de PTFE utiliza una bola. Ambas son válvulas de cuarto de vuelta, pero su estructura interna, comportamiento de par y disposición de sellado son diferentes.
¿Qué material de revestimiento se puede utilizar?
Se pueden seleccionar PTFE, FEP, PFA u otros materiales de revestimiento de fluoropolímero según el medio, la concentración, la temperatura, la presión, el riesgo de permeación y las especificaciones del proyecto.
¿Se puede utilizar una válvula de obturador revestida de PTFE para estrangular?
Las válvulas de macho revestidas de PTFE estándar se utilizan principalmente para aislamiento de apertura y cierre. La estrangulación continua puede dañar el revestimiento o la superficie de sellado, por lo que se debe revisar una válvula de control para regular el servicio.
