Válvulas de bola de acero inoxidable se encuentran entre las válvulas de bola industriales más comunes utilizadas en procesamiento químico, tratamiento de agua, alimentos y bebidas, petróleo y gas, servicios de gas, fluidos limpios y tuberías de proceso en general. Combinan una operación rápida de un cuarto de vuelta con resistencia a la corrosión del acero inoxidable, lo que los hace prácticos para muchas aplicaciones exigentes de control de flujo.
Sin embargo, no se debe elegir el acero inoxidable sólo porque parezca resistente a la corrosión. Una válvula de bola de acero inoxidable 304, una válvula de bola de acero inoxidable 316 y una válvula de bola de acero inoxidable 316L pueden funcionar de manera diferente según el contenido de cloruro, la concentración química, la temperatura, la presión, el proceso de limpieza, el material del asiento y el diseño del sello. El cuerpo de la válvula puede ser de acero inoxidable, pero el asiento, la empaquetadura del vástago, las juntas, las piezas del actuador y los sujetadores también deben coincidir con las condiciones de trabajo.
Esta guía explica cómo elegir válvulas de bola de acero inoxidable desde la perspectiva práctica del comprador B2B. Cubre grados de acero inoxidable, estructuras de válvulas, materiales de asientos, aplicaciones, riesgos de corrosión, tipos de conexión, automatización, errores de selección comunes y requisitos de cotización. Para obtener una descripción general más amplia de los tipos de válvulas de bola y la lógica de selección, lea nuestra guía principal sobre válvulas de bola industriales.
¿Qué es una válvula de bola de acero inoxidable?
Una válvula de bola de acero inoxidable es una válvula de bola con un cuerpo de acero inoxidable y generalmente una bola, un vástago o un adorno de acero inoxidable. Dentro del cuerpo de la válvula, una bola giratoria con un orificio controla el flujo. Cuando el orificio se alinea con la tubería, la válvula está abierta. Cuando la bola gira 90 grados, la válvula se cierra.
Las válvulas de bola de acero inoxidable se utilizan principalmente para cierre y cierre abierto y aislamiento. Algunos diseños también se pueden utilizar para enrutamiento de flujo, conmutación o control limitado según la estructura de la válvula y la selección del actuador.

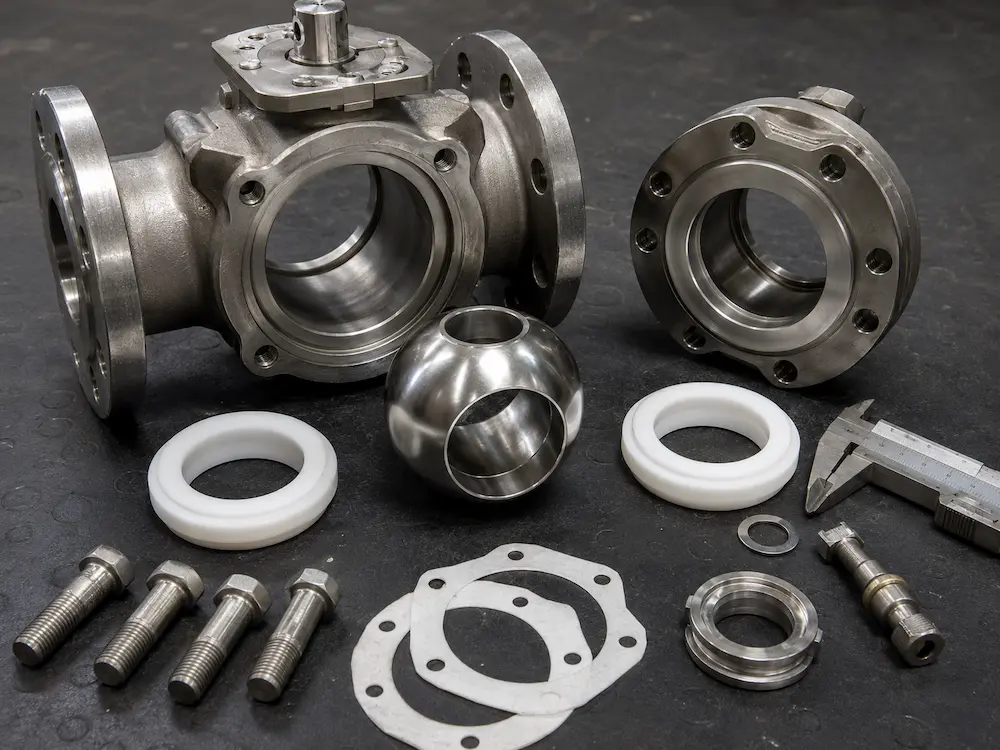

Componentes principales
- Cuerpo: Cuerpo de fundición, forja o mecanizado de acero inoxidable, según el diseño.
- Pelota: bola de acero inoxidable pulido con orificio recto, puerto L o puerto T
- Tallo: conecta el mango o actuador a la bola
- Asientos: PTFE, PTFE reforzado, PEEK, asiento de metal u otros materiales
- Sellos y embalaje: Evitar fugas externas alrededor del vástago y las juntas del cuerpo.
- Conexión: bridas, roscadas, soldadas, de abrazadera u otros tipos de conexión
- Operación: palanca manual, caja de cambios, actuador eléctrico o actuador neumático
Los compradores pueden comparar las opciones de válvulas de bola industriales y de acero inoxidable disponibles en Vcore Valve. categoría de válvula de bola.
Por qué se utiliza acero inoxidable para las válvulas de bola
El acero inoxidable se selecciona para las válvulas de bola porque ofrece un equilibrio útil entre resistencia a la corrosión, resistencia mecánica, durabilidad, acabado superficial limpio y amplia aplicabilidad industrial. A menudo se prefiere al acero al carbono cuando el medio, el medio ambiente, el proceso de limpieza o el riesgo de corrosión requieren una mejor resistencia del material.
Principales ventajas de las válvulas de bola de acero inoxidable
- Buena resistencia a la corrosión en muchos servicios industriales.
- Fuerte rendimiento mecánico para cuerpos de válvulas que soportan presión.
- Acabado superficial limpio y duradero
- Adecuado para muchas aplicaciones de agua, gas, petróleo, productos químicos y fluidos limpios.
- Compatible con PTFE y otros materiales de asiento comunes
- Disponible en funcionamiento manual, eléctrico y neumático.
- Útil tanto para la industria general como para sistemas de procesos más exigentes.
Principales limitaciones que los compradores deben comprender
- El acero inoxidable no es universal para todos los medios corrosivos
- Los fluidos ricos en cloruro pueden crear riesgo de corrosión por picaduras o grietas
- Los ácidos fuertes o los productos químicos oxidantes pueden requerir válvulas revestidas o aleaciones especiales.
- Los materiales del asiento y del sello pueden fallar incluso cuando el material del cuerpo es adecuado.
- La alta temperatura puede limitar el rendimiento del asiento blando
- El acero inoxidable 316 aún puede ser insuficiente para servicios químicos severos
Para condiciones exigentes de presión y corrosión, los compradores también pueden revisar esta guía en válvulas de acero inoxidable para aplicaciones de alta presión.
Grados comunes de acero inoxidable para válvulas de bola
Válvulas de bola de acero inoxidable 304
Las válvulas de bola de acero inoxidable 304 se utilizan comúnmente en servicios industriales generales, sistemas de agua, tuberías de servicios públicos, fluidos limpios, aplicaciones relacionadas con alimentos y servicios químicos seleccionados de baja corrosión. Proporcionan buena resistencia general a la corrosión y rentabilidad en muchos entornos.
Sin embargo, es posible que el acero inoxidable 304 no sea la mejor opción para fluidos ricos en cloruros, agua de mar, ácidos fuertes o medios químicos altamente corrosivos. Los compradores deben confirmar el medio real, la concentración, la temperatura y el proceso de limpieza antes de seleccionar 304.
Válvulas de bola de acero inoxidable 316
Las válvulas de bola de acero inoxidable 316 a menudo se seleccionan cuando se necesita una mejor resistencia a la corrosión en comparación con las 304. Se usan comúnmente en procesamiento químico, tratamiento de agua, sistemas relacionados con el mar, alimentos y bebidas y líneas de proceso donde el riesgo de corrosión es mayor.
El acero inoxidable 316 es una mejora común para muchos compradores industriales, pero aún así se debe comparar con los medios específicos. No es automáticamente adecuado para todos los ácidos fuertes, sistemas con alto contenido de cloruro o entornos químicos severos.
Válvulas de bola de acero inoxidable 316L
Las válvulas de bola de acero inoxidable 316L se seleccionan cuando es útil un menor contenido de carbono, especialmente cuando la soldadura, la resistencia a la corrosión o las especificaciones del proyecto lo requieren. Se puede preferir el 316L en algunas aplicaciones químicas, de fluidos limpios y de tuberías soldadas.
Para muchos compradores B2B, la decisión entre 304, 316 y 316L debe basarse en el riesgo de corrosión medio, los requisitos de soldadura, las especificaciones del proyecto y el costo total de propiedad.

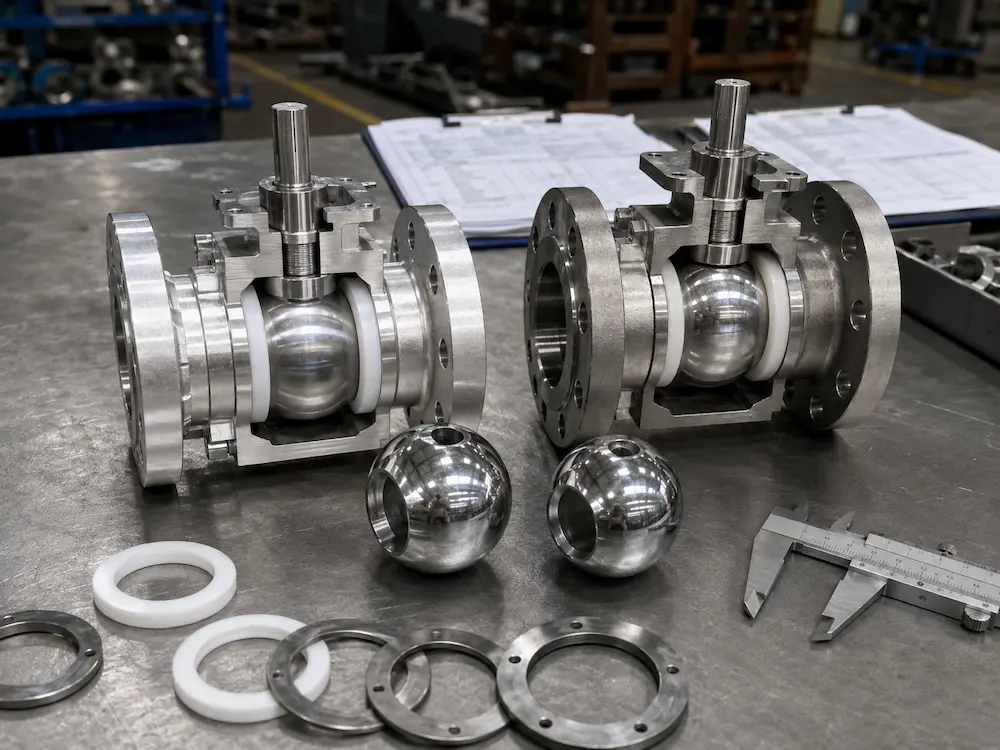

Válvulas de bola de acero inoxidable 304, 316 y 316L
| Grado del material | Fortaleza principal | Uso común | Notas del comprador |
|---|---|---|---|
| Acero inoxidable 304 | Buena resistencia general a la corrosión y rentabilidad. | Agua, fluidos limpios, sistemas de servicios públicos, servicio industrial suave. | Compruebe cuidadosamente la compatibilidad con cloruros, ácidos y productos químicos. |
| Acero inoxidable 316 | Mejor resistencia a la corrosión que el 304 en muchos servicios. | Fluidos industriales limpios, químicos, de tratamiento de agua, relacionados con el sector marino | A menudo se prefiere cuando el riesgo de corrosión es mayor. |
| Acero inoxidable 316L. | Menor contenido de carbono y útil para servicios seleccionados soldados o sensibles a la corrosión. | Procesamiento químico, sistemas de fluidos limpios, aplicaciones de tuberías soldadas | Revisar las especificaciones del proyecto y los requisitos de soldadura. |
Estructuras de válvulas de bola de acero inoxidable
Válvulas de bola flotantes de acero inoxidable
Las válvulas de bola flotantes de acero inoxidable son comunes en tamaños pequeños y medianos. La bola se sostiene entre los asientos y se mueve ligeramente hacia abajo bajo presión para crear un sellado. Este diseño es compacto, práctico y rentable para muchas aplicaciones industriales generales.
Para el aislamiento de tuberías estándar, los compradores pueden evaluar un válvula de bola flotante cuando el tamaño, la presión y el torque de la válvula están dentro de los límites de diseño.
Válvulas de bola de acero inoxidable montadas en muñón
Las válvulas de bola de acero inoxidable montadas en muñón utilizan soporte mecánico en la parte superior e inferior de la bola. La pelota permanece fija y los asientos se mueven hacia la pelota. Esta estructura suele preferirse para tamaños más grandes, presión más alta y aplicaciones donde es importante un par de operación más bajo.
Para una comparación detallada de la estructura, lea nuestra guía sobre válvula de bola flotante vs muñón.
Válvulas de bola de acero inoxidable de 2 vías
Una válvula de bola de acero inoxidable de 2 vías tiene una entrada y una salida. Se utiliza para el cierre y aislamiento sencillos de tuberías. Esta es la configuración de válvula de bola de acero inoxidable más común.
Válvulas de bola de acero inoxidable de 3 vías
Una válvula de bola de acero inoxidable de 3 vías tiene tres puertos y se utiliza para desviar flujo, mezclar, desviar o cambiar entre líneas. Puede utilizar una bola con puerto L o T dependiendo de la lógica de flujo requerida.
Para aplicaciones de enrutamiento de flujo, lea nuestra guía sobre cómo funciona una válvula de bola de 3 vías o comparar Válvula de bola de 2 vías versus 3 vías estructuras.
Válvulas de bola de acero inoxidable de paso total y paso reducido
Las válvulas de bola de acero inoxidable pueden ser de puerto completo o de puerto reducido. Una válvula de bola de puerto completo tiene un orificio cercano al diámetro interior de la tubería, lo que proporciona una mayor capacidad de flujo y una menor caída de presión. Una válvula de bola de puerto reducido tiene un diámetro más pequeño, lo que la hace más compacta y económica, pero más restrictiva.
Los compradores deben elegir puerto completo cuando sea importante una alta capacidad de flujo, limpieza, limpieza o baja caída de presión. El puerto reducido suele ser práctico para cierre general donde es aceptable alguna restricción de flujo.
Para una comparación detallada, lea nuestra guía sobre válvula de bola de puerto completo versus válvula de bola de puerto reducido.
Materiales de asiento y sello para válvulas de bola de acero inoxidable
El rendimiento de la válvula de bola de acero inoxidable depende no solo del cuerpo metálico, sino también de los materiales del asiento, el sello, la empaquetadura y la junta. Un cuerpo de acero inoxidable puede resistir la corrosión, pero la válvula aún puede tener fugas si los materiales de sellado blandos son incompatibles con el medio.
| Material del asiento/sello | Fortaleza principal | Limitaciones | Uso común |
|---|---|---|---|
| PTFE | Amplia resistencia química y baja fricción. | Se deben comprobar los límites de temperatura, presión y abrasión. | Servicio de productos químicos, tratamiento de agua y fluidos limpios. |
| PTFE reforzado | Resistencia mejorada en comparación con el PTFE estándar | La compatibilidad depende del relleno y de las condiciones de servicio. | Mayor presión o servicio de asiento blando más exigente |
| Ojeada | Mayor resistencia mecánica y capacidad de temperatura en servicios seleccionados. | Se requiere revisión de mayor costo y compatibilidad | Válvulas de bola industriales de alto rendimiento |
| EPDM | Útil para agua, algunos ácidos y algunos álcalis. | No apto para muchos aceites e hidrocarburos. | Juntas tóricas y aplicaciones de sellado seleccionadas |
| FKM | Útil para aceites, combustibles y productos químicos seleccionados. | No universal para todos los ácidos y álcalis. | O-rings y sellos en servicio industrial seleccionado |
| Asiento Metálico | Adecuado para altas temperaturas o servicio severo | Requiere un diseño especial y puede necesitar un torque mayor | Servicio de alta temperatura, abrasivo o de servicio severo |
Para servicios químicos, a menudo se consideran válvulas de bola de acero inoxidable con asiento de PTFE. Los compradores también pueden evaluar una válvula de bola de PTFE dependiendo del medio, la presión, la temperatura y los requisitos de cierre.
Tipos de conexión
Válvulas de bola con bridas de acero inoxidable
Las válvulas de bola con bridas de acero inoxidable son comunes en tuberías industriales porque son fáciles de instalar, quitar, inspeccionar y reemplazar. Los compradores deben confirmar el estándar de la brida, la clase de presión, el tipo de cara, el material de la junta, el material de los pernos y el espacio de instalación.
Para requisitos sólidos de conexión de tuberías, los compradores pueden evaluar un válvula de bola soldada con bridas dependiendo de la presión, estándar de conexión y condiciones del proyecto.
Válvulas de bola roscadas de acero inoxidable
Las válvulas de bola roscadas de acero inoxidable son comunes en tamaños más pequeños, sistemas de servicios públicos, conexiones de equipos y diseños de tuberías compactos. Son fáciles de instalar, pero es posible que no sean los preferidos para tuberías de productos químicos de alto riesgo, alta presión o de gran diámetro.
Válvulas de bola soldadas de acero inoxidable
Las válvulas de bola soldadas de acero inoxidable se utilizan donde se requieren conexiones de tubería permanentes y puntos de fuga externos reducidos. Los compradores deberían considerar el acceso para mantenimiento porque las válvulas soldadas son más difíciles de quitar que las válvulas bridadas.
Válvulas de Bola de Abrazadera o Sanitarias de Acero Inoxidable
En sistemas de alimentos, bebidas, productos farmacéuticos o fluidos limpios, es posible que se requieran diseños de conexión sanitaria o de abrazadera. Los compradores deben confirmar los estándares aplicables, el acabado de la superficie, los requisitos de limpieza y la compatibilidad del material del sello.
Operación manual, eléctrica y neumática
Válvulas de bola manuales de acero inoxidable
Las válvulas de bola manuales de acero inoxidable se accionan mediante una palanca, un volante o una caja de cambios. Son adecuados para tuberías accesibles, cierre simple, operación de baja frecuencia y aplicaciones sensibles al costo.
Válvulas de bola eléctricas de acero inoxidable
Las válvulas de bola eléctricas de acero inoxidable utilizan actuadores eléctricos para operación remota, cierre automatizado, transferencia de tanques, secuenciación de procesos o integración del panel de control. Los compradores deben confirmar el par del actuador, el voltaje, la señal de control, el ciclo de trabajo, la protección del gabinete y la anulación manual.
Para seleccionar la automatización, lea nuestra guía sobre válvulas de bola eléctricas. Para aplicaciones de plantas químicas, consulte válvulas de bola eléctricas en plantas químicas.
Válvulas de bola neumáticas de acero inoxidable
Las válvulas de bola neumáticas de acero inoxidable funcionan con aire comprimido. Son comunes en plantas de proceso donde se requiere una operación rápida, alta frecuencia de ciclo, retorno por resorte a prueba de fallas o integración con sistemas de control neumático.
Dónde se utilizan válvulas de bola de acero inoxidable
Procesamiento químico
Las válvulas de bola de acero inoxidable se utilizan para transferencia de productos químicos, dosificación, aislamiento de tanques, manejo de solventes, servicios de ácidos y álcalis y sistemas de servicios de proceso. La compatibilidad del material es fundamental porque el cuerpo, el asiento, el sello, la empaquetadura y la junta pueden enfrentar ataques químicos.
Para una selección más amplia de válvulas químicas, lea nuestra guía principal en válvulas industriales para procesamiento químico.
Tratamiento de agua
Los sistemas de tratamiento de agua utilizan válvulas de bola de acero inoxidable para dosificación de productos químicos, plataformas de filtración, aislamiento de bombas, sistemas de agua limpia, líneas de productos químicos de aguas residuales y servicios públicos. Los materiales de asiento y sello deben seleccionarse de acuerdo con la química del agua y los químicos dosificados.
Petróleo y gas
Los sistemas de petróleo y gas utilizan válvulas de bola de acero inoxidable para aislamiento, servicio de gas, sistemas de combustible, tuberías de servicios públicos y líneas de proceso seleccionadas. Para el servicio de gas, la confiabilidad del sellado y la presión nominal son importantes. Los compradores también pueden leer nuestro artículo sobre válvulas de bola para gases.
Alimentos y bebidas
Las válvulas de bola de acero inoxidable se utilizan ampliamente en aplicaciones de fluidos limpios donde la resistencia a la corrosión, la facilidad de limpieza y el acabado superficial son importantes. Los compradores deben confirmar si las válvulas industriales generales de acero inoxidable son suficientes o si se requiere un diseño sanitario.
Generación de energía y servicios públicos
Las plantas de energía y los sistemas de servicios industriales utilizan válvulas de bola de acero inoxidable para líneas de agua, líneas de combustible, inyección de químicos, sistemas de enfriamiento y servicios auxiliares seleccionados. Se deben comprobar cuidadosamente la temperatura y la presión antes de seleccionar asientos blandos.
Tabla de comparación de aplicaciones
| Solicitud | Dirección común de acero inoxidable | Preocupación por la selección clave |
|---|---|---|
| servicio general de agua | Válvula de bola de acero inoxidable 304 o 316 | Química del agua, presión y material de sellado. |
| Transferencia química | Acero inoxidable 316/316L o materiales especiales | Compatibilidad química e idoneidad del asiento de PTFE |
| Servicio de gas | Válvula de bola de acero inoxidable con diseño de sellado adecuado | Rendimiento de fugas, clasificación de presión y confiabilidad del actuador |
| Alimentos y bebidas | Acero inoxidable con diseño limpio o sanitario. | Acabado superficial, limpieza y material de sellado. |
| Servicio de alta presión | Diseño de válvula de acero inoxidable forjado o de alta resistencia | Clase de presión, diseño de la carrocería, material del asiento, documentación. |
| Corrosión severa | Es posible que se requiera una aleación especial, titanio o una válvula revestida. | El grado de acero inoxidable puede no ser suficiente |
Errores de selección comunes
Error 1: asumir que todo el acero inoxidable es igual
Los aceros inoxidables 304, 316 y 316L no son idénticos. Los compradores deben seleccionar el grado según el medio, el riesgo de corrosión, la temperatura, la presión y las especificaciones del proyecto.
Error 2: Tratar el acero inoxidable como totalmente a prueba de corrosión
El acero inoxidable es resistente a la corrosión en muchos entornos, pero no es resistente a la corrosión. Los cloruros, los ácidos fuertes, las altas temperaturas o las mezclas químicas severas aún pueden dañar las válvulas de acero inoxidable.
Error 3: Ignorar la compatibilidad entre asientos y sellos
Un cuerpo de válvula de acero inoxidable no garantiza un buen rendimiento si el asiento de PTFE, la junta tórica de elastómero, la empaquetadura o la junta son incompatibles con el medio.
Error 4: elegir un puerto reducido cuando se requiere flujo total
Las válvulas de puerto reducido pueden ser económicas, pero crean una mayor caída de presión. Si la aplicación requiere un alto flujo o pigging, se debe revisar el diseño del puerto completo.
Error 5: subdimensionar el actuador
Para válvulas de bola de acero inoxidable eléctricas o neumáticas, el par del actuador debe basarse en el par real de la válvula, el material del asiento, la presión y las condiciones de funcionamiento.
Error 6: ignorar la documentación
Los proyectos industriales pueden requerir certificados de materiales, informes de pruebas de presión, pruebas de fugas de asientos, dibujos dimensionales y hojas de datos de actuadores. Los compradores deben confirmar la documentación antes de realizar el pedido.
Lista de verificación de selección de válvulas de bola de acero inoxidable
| Elemento de selección | Qué confirmar | Por qué es importante |
|---|---|---|
| Grado del material | 304, 316, 316L, dúplex o aleación especial | Controla la resistencia a la corrosión y la idoneidad del proyecto. |
| Medio | Agua, gas, aceite, vapor, productos químicos, disolventes, lodos, fluidos limpios | Determina la compatibilidad de materiales, asientos, sellos y empaquetaduras. |
| Presión | Presión de operación y presión de diseño. | Determina la clase de presión y la estructura corporal. |
| Temperatura | Temperatura normal, máxima y de limpieza. | Afecta la selección del asiento, el sello, la empaquetadura y el cuerpo. |
| Estructura de válvula | 2 vías, 3 vías, flotante, muñón, puerto completo, puerto reducido | Controla la lógica de flujo, el par y la caída de presión. |
| Material del asiento | PTFE, PTFE reforzado, PEEK, asiento de metal u otro material | Determina el sellado, el torque, la temperatura y la resistencia química. |
| Conexión | Conexión bridada, roscada, soldada, de abrazadera o especial | Debe coincidir con las necesidades de diseño y mantenimiento de la tubería. |
| Operación | Manual, caja de cambios, eléctrica o neumática | Determina los requisitos de torque, automatización y control. |
| Documentación | Dibujo, certificado, informe de prueba, hoja de datos, marcado. | Apoya la aprobación de proyectos y el control de calidad. |
Información que los compradores deben proporcionar antes de la cotización
- Tamaño de válvula y estándar de conexión.
- Grado de acero inoxidable requerido
- Medio nombre y composición
- Presión de operación y presión de diseño.
- Temperatura de funcionamiento y temperatura máxima.
- Requisitos de caudal y caída de presión
- Requisito de válvula de 2 o 3 vías
- Puerto completo o requisito de puerto reducido
- Requisito de estructura flotante o de muñón, si se conoce.
- Requisito de material de asiento y sello
- Funcionamiento manual, eléctrico o neumático.
- Señal de voltaje y control si está accionada.
- Normas aplicables y requisitos de documentación.
Recomendaciones finales para compradores B2B
Las válvulas de bola de acero inoxidable son una buena opción para muchas aplicaciones industriales, pero la selección correcta depende de las condiciones de funcionamiento completas. Los compradores deben revisar el grado del acero inoxidable, la compatibilidad de los medios, la presión, la temperatura, el material del asiento, la estructura de la válvula, el tipo de puerto, el estándar de conexión y el método de operación antes de realizar el pedido.
El acero inoxidable 304 puede ser adecuado para servicios generales. El acero inoxidable 316 y 316L puede ser mejor para un mayor riesgo de corrosión. Para cloruros severos, ácidos fuertes, corrosión a alta temperatura o servicios químicos críticos, es posible que sea necesario considerar aleaciones especiales, titanio o válvulas revestidas.
Si necesita ayuda para seleccionar válvulas de bola de acero inoxidable para procesamiento químico, tratamiento de agua, servicio de gas, alimentos y bebidas, sistemas petroleros o tuberías industriales en general, Válvula Vcore puede revisar sus condiciones de trabajo y recomendar una configuración de válvula adecuada. Los compradores también pueden navegar por nuestro soluciones de válvulas de bola industriales o comparar productos en nuestro categoría de válvula de bola.
Para el abastecimiento industrial, la pregunta clave no es sólo "¿Necesito una válvula de bola de acero inoxidable?" La mejor pregunta es: "¿Qué grado de acero inoxidable, estructura de válvula, material de asiento y tipo de conexión pueden funcionar de manera confiable en este servicio exacto?"
Preguntas frecuentes
1. ¿Para qué se utilizan las válvulas de bola de acero inoxidable?
Las válvulas de bola de acero inoxidable se utilizan para cierre, aislamiento, enrutamiento de flujo, transferencia de productos químicos, tratamiento de agua, servicio de gas, fluidos limpios, sistemas de alimentos y bebidas, sistemas de petróleo y tuberías industriales en general.
2. ¿Cuál es la diferencia entre las válvulas de bola de acero inoxidable 304 y 316?
Las válvulas de bola de acero inoxidable 304 se usan comúnmente para servicios industriales en general, mientras que las válvulas de bola de acero inoxidable 316 a menudo se seleccionan cuando se requiere una mejor resistencia a la corrosión. La elección correcta depende del medio, la temperatura, la presión y el riesgo de corrosión.
3. ¿Las válvulas de bola de acero inoxidable son adecuadas para servicios químicos?
Las válvulas de bola de acero inoxidable pueden ser adecuadas para muchos servicios químicos, pero la compatibilidad depende del nombre químico, la concentración, la temperatura, la presión, el material del asiento, el material del sello y el grado del acero inoxidable. Los ácidos fuertes o los medios ricos en cloruros pueden requerir una revisión especial.
4. ¿Qué material de asiento es mejor para las válvulas de bola de acero inoxidable?
El PTFE se utiliza comúnmente debido a su resistencia química y baja fricción. Se pueden seleccionar PTFE reforzado, PEEK, asientos metálicos, EPDM, FKM y otros materiales según la presión, la temperatura, el medio y las condiciones de servicio.
5. ¿Se pueden automatizar las válvulas de bola de acero inoxidable?
Sí. Las válvulas de bola de acero inoxidable pueden equiparse con actuadores eléctricos o neumáticos para operación remota, cierre automatizado, transferencia de tanques, secuenciación de procesos y enrutamiento de flujo. El par del actuador, el voltaje, la señal de control y la clasificación del gabinete deben confirmarse antes de realizar el pedido.
