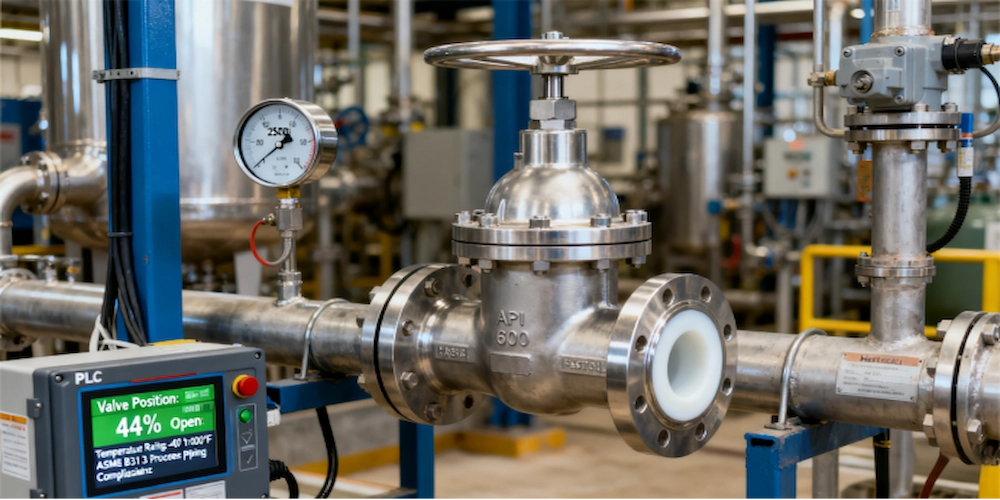

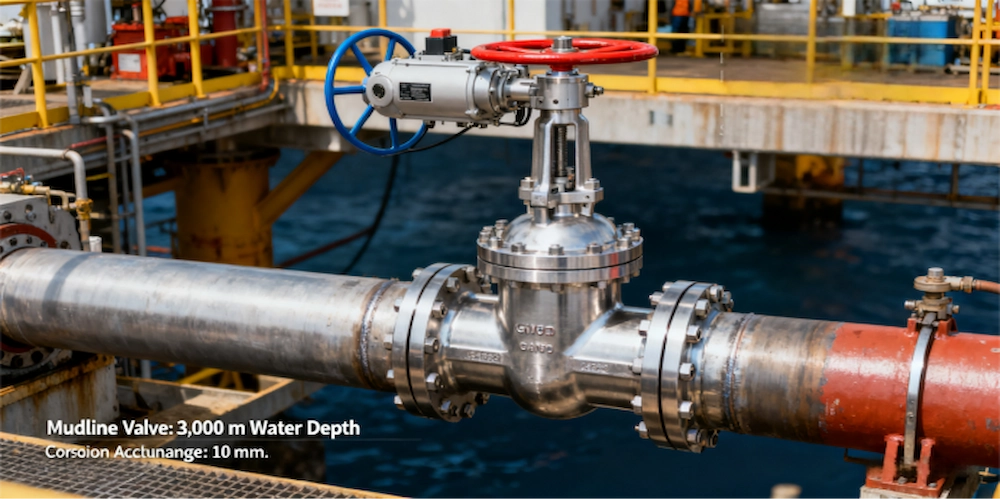

Las válvulas de acero inoxidable suelen seleccionarse para servicios de alta presión porque combinan resistencia mecánica con resistencia a la corrosión. En plantas químicas, plataformas marinas, tratamiento de agua, procesamiento de alimentos y sistemas de energía, la válvula debe mantener la presión y al mismo tiempo resistir el ataque de los medios, los cambios de temperatura y la corrosión ambiental externa.
1. La clasificación de presión está antes que la preferencia de material
El primer paso de selección es la clase de presión a la temperatura de funcionamiento real. Un cuerpo de acero inoxidable no hace que una válvula sea adecuada automáticamente para todos los sistemas de alta presión. Los compradores deben confirmar la clase ASME, la clasificación PN, el rango de temperatura y la conexión final. Nuestro guía de clasificación de presión y temperatura de la válvula explica por qué la capacidad de presión cambia con la temperatura.
2. Elija 304, 316 o Dúplex según el medio
El acero inoxidable 304 es adecuado para muchos servicios de limpieza generales. El acero inoxidable 316 agrega molibdeno y suele ser mejor para medios que contienen cloruro o más corrosivos. El acero inoxidable dúplex se puede utilizar cuando tanto la resistencia como la resistencia a la corrosión por tensión de cloruro son importantes. Para una comparación enfocada, lea válvula de acero inoxidable 316 vs 304.
3. Verifique los cloruros, los ácidos y los productos químicos de limpieza.
La alta presión no elimina la necesidad de realizar una revisión de la corrosión. El nivel de cloruro, el pH, la concentración, el contenido de oxígeno, los productos químicos de limpieza y la temperatura influyen en la selección del material. Si los medios no son claros, nuestro guía de selección de material de válvula puede ayudar a organizar la primera revisión antes de la confirmación final de ingeniería.
4. No ignore los asientos, los sellos y el embalaje
Las válvulas de acero inoxidable pueden fallar prematuramente si las piezas blandas no se adaptan a la presión y la temperatura. Los asientos de PTFE, RPTFE, PEEK, grafito y metal tienen límites diferentes. La empaquetadura del vástago también debe adaptarse al medio y a la temperatura. En el servicio de ciclos de alta presión, se deben revisar cuidadosamente la fricción del empaque y el control de emisiones.
5. Confirme la conexión final y el cronograma de tuberías
Las conexiones bridadas, roscadas, soldadas a encaje, soldadas a tope y de abrazadera tienen diferentes requisitos de instalación. Las válvulas de acero inoxidable de alta presión suelen utilizar extremos bridados o soldados. El horario de tuberías, el estándar de bridas, el tipo de junta y el material de los pernos deben confirmarse juntos, no por separado.
6. Solicite Certificados y PMI cuando el proyecto lo requiera
Los pedidos de válvulas de acero inoxidable de alta presión a menudo necesitan certificados de materiales EN 10204 3.1, informes de pruebas de presión, informes PMI y registros de inspección. Nuestro Certificados de válvulas y documentos de calidad. El artículo explica lo que los compradores deben solicitar antes del envío.
Para referencias de estándares de materiales, ASTM Internacional proporciona información estándar comúnmente utilizada en las especificaciones de materiales de válvulas.
7. Considere las cargas de actuación y automatización
Las válvulas de bola y mariposa de acero inoxidable de alta presión pueden requerir un par de operación más alto. Si la válvula está automatizada, el tamaño del actuador debe incluir el diferencial de presión, el tipo de asiento, la condición del medio, la frecuencia del ciclo y el factor de seguridad. La operación manual también debe considerar la selección de la caja de cambios para tamaños más grandes o presión diferencial alta.
Selección de grado de acero inoxidable por aplicación
| Condición de aplicación | Dirección de material común | El comprador debe confirmar |
|---|---|---|
| Agua limpia, aire, servicio suave. | El acero inoxidable 304 puede ser suficiente | Presión, temperatura y exposición a productos químicos de limpieza. |
| Servicio químico, costero o de cloro | El acero inoxidable 316 suele ser más seguro | Nivel de cloruro, pH, concentración y temperatura máxima. |
| Servicio de agua de mar o cloruro severo | Es posible que se requiera dúplex o súper dúplex | Riesgo de corrosión por tensión, estándar del proyecto y demanda de certificado. |
| Servicio on-off de alta presión | Paquete de válvula de bola o válvula de compuerta de acero inoxidable | Material del asiento, conexión final, par y clase de presión. |
| Servicio antirretorno de alta presión | Paquete de válvula de retención de acero inoxidable | Orientación de la instalación, caudal y presión de apertura. |
Para la selección de productos, las tareas de cierre de alta presión a menudo comienzan desde válvulas de bola de acero inoxidable o válvulas de compuerta inoxidables. Los derechos de no devolución deben revisarse mediante válvulas de retención. Si el servicio contiene cloruros o productos químicos de limpieza, incluya la concentración del medio en la consulta para que podamos evitar una elección de material que parece correcta en el papel pero falla temprano en el campo.
8. Lista de verificación de RFQ para válvulas de acero inoxidable
- Tipo de válvula, tamaño, clase de presión y estándar de conexión
- Grado del material: 304, 316, dúplex o aleación especial
- Medios, nivel de cloruro, presión, temperatura y productos químicos de limpieza.
- Requisitos de asientos, sellos, empaquetaduras y molduras
- Operación manual o accionada, señal de control y posición de falla
- Certificados requeridos: MTC, PMI, prueba de presión e informe de inspección.
9. Recomendación práctica
Las válvulas de acero inoxidable son una buena opción cuando la resistencia a la presión y a la corrosión son importantes, pero el grado debe coincidir con los requisitos reales de documentación y medios. Envíenos su presión, temperatura, composición del medio y estándar de conexión, y podremos recomendarle un paquete de válvulas de acero inoxidable adecuado para cotización y revisión técnica.
Preguntas frecuentes
¿Las válvulas de acero inoxidable son adecuadas para todos los medios de alta presión?
No. Las válvulas de acero inoxidable aún deben verificarse en función de la composición del medio, el nivel de cloruro, la temperatura, la clase de presión y la compatibilidad del asiento/sello.
¿El acero inoxidable 316 es siempre mejor que el 304 para válvulas?
El 316 suele ser mejor para servicios que contienen cloruro o más corrosivos, pero el 304 puede ser económico y adecuado para muchos servicios de limpieza generales.
¿Qué documentos debo solicitar para válvulas de acero inoxidable?
Solicite certificados de materiales, informes de pruebas de presión y registros de inspección. Los informes PMI son útiles cuando el proyecto debe verificar el grado de acero inoxidable antes del envío.
