Vcore Valve fournit des vannes papillon industrielles pour le contrôle du débit, l'arrêt et l'isolation des canalisations dans le traitement de l'eau, le CVC, le traitement chimique, les centrales électriques, les systèmes marins, la manipulation des boues et les canalisations industrielles générales. Les options disponibles incluent des vannes papillon à plaquettes, des vannes papillon à oreilles, des vannes papillon à double bride, des vannes papillon à revêtement en caoutchouc, des vannes papillon à revêtement PTFE, des vannes papillon à siège métallique, des vannes papillon à triple excentrique et des solutions de vannes papillon actionnées.
Les vannes papillon sont largement utilisées là où une structure compacte, un faible poids, un fonctionnement rapide et un contrôle de débit rentable sont importants. Par rapport aux vannes à vanne et aux vannes à soupape, les vannes papillon nécessitent généralement moins d'espace d'installation et sont particulièrement adaptées aux systèmes de canalisations de moyen et grand diamètre.
Envoyez-nous votre fluide de travail, pression, température, taille de vanne, norme de connexion, matériau du corps, matériau du disque, matériau du siège, méthode de fonctionnement et quantité. Vcore Valve peut vous aider à recommander une solution de vanne papillon appropriée avant un devis.
Vcore Valve prend en charge des solutions de vannes papillon personnalisées pour le traitement de l'eau, le CVC, le traitement chimique, les centrales électriques, les systèmes marins, les canalisations d'eaux usées, le service des boues et le contrôle général des flux industriels. Au lieu de sélectionner uniquement par taille, les acheteurs doivent confirmer le fluide, la pression, la température, la structure de la vanne, le matériau du siège, le matériau du disque, la norme de bride et la méthode de fonctionnement avant de proposer un devis.
Les options de personnalisation disponibles incluent le type de vanne, le matériau du corps, le matériau du disque, le matériau du siège, le matériau du revêtement, la pression nominale, la norme de connexion, le type d'actionneur, la conception de la tige, les exigences d'inspection, le marquage et l'emballage d'exportation.
Le choix de la bonne vanne papillon dépend du fluide de travail, de la classe de pression, de la température, de la taille de la canalisation, du type de raccordement, du matériau du siège, du matériau du disque, du risque de corrosion, des exigences d'étanchéité et de la méthode de fonctionnement. Différentes structures de vannes papillon sont utilisées pour les systèmes d'eau, les canalisations de produits chimiques, les systèmes CVC, les services de boues, les applications à haute température et le contrôle automatisé du débit.
| Type de vanne papillon | Idéal pour | Notes de l'acheteur |
|---|---|---|
| Vanne papillon à plaquettes | Installation compacte, systèmes d'eau, CVC et canalisations industrielles générales | Économique et léger. Confirmez la compatibilité des brides et la longueur des boulons avant de commander. |

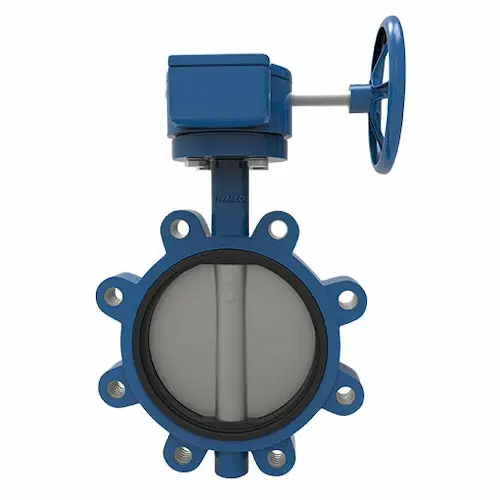

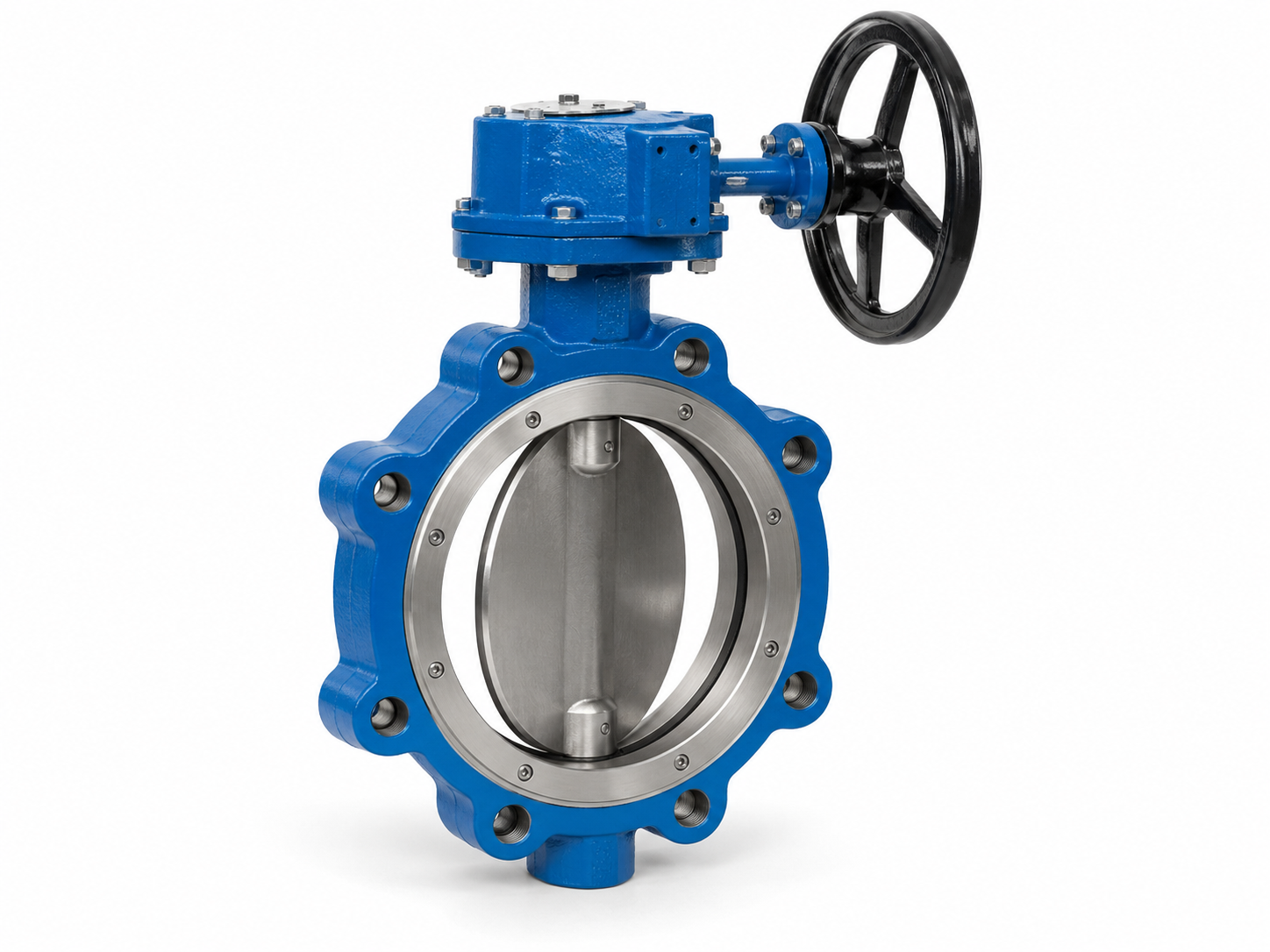

| Vanne papillon à cosse | Pipelines nécessitant une maintenance plus facile ou un démontage d’un côté | Convient lorsque la tuyauterie en aval doit être retirée sans démonter l'ensemble du système. |
| Vanne papillon à double bride | Canalisations d'eau, d'eaux usées et industrielles de grand diamètre | Meilleure stabilité de la bride pour les grandes tailles. Confirmez les dimensions face à face et la norme de bride. |
| Vanne papillon doublée de caoutchouc | Applications liées à l'eau, aux eaux usées, à l'eau de mer, aux produits chimiques doux et aux boues | L'EPDM, le NBR ou le caoutchouc naturel doivent être sélectionnés en fonction du fluide et de la température. |
| Vanne papillon revêtue de PTFE | Pipelines de produits chimiques corrosifs et service acide/alcali | Convient pour la résistance à la corrosion, mais la compatibilité avec la pression, la température et le revêtement doit être confirmée. |

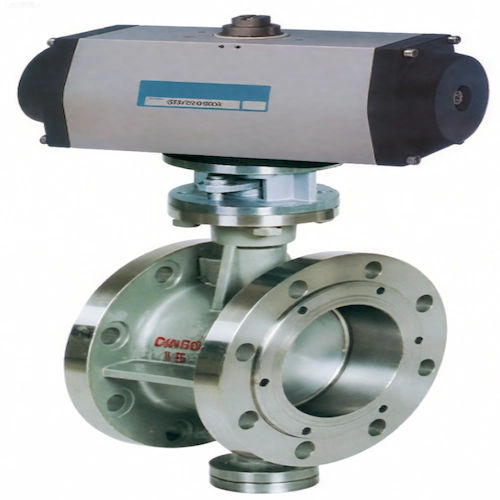

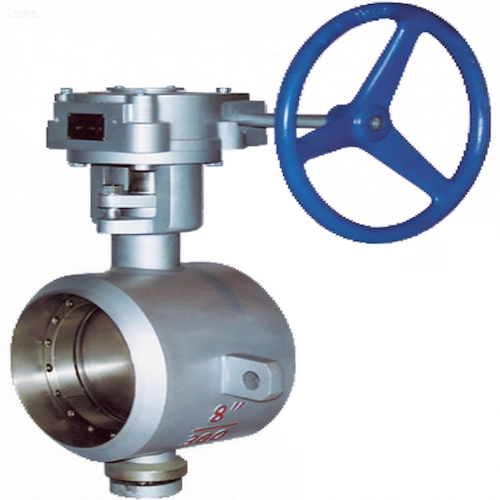

| Vanne papillon à siège métallique | Service industriel haute température, abrasif ou plus exigeant | Mieux pour des températures plus élevées que les vannes à siège souple. Confirmez la classe de fuite et la conception du siège. |

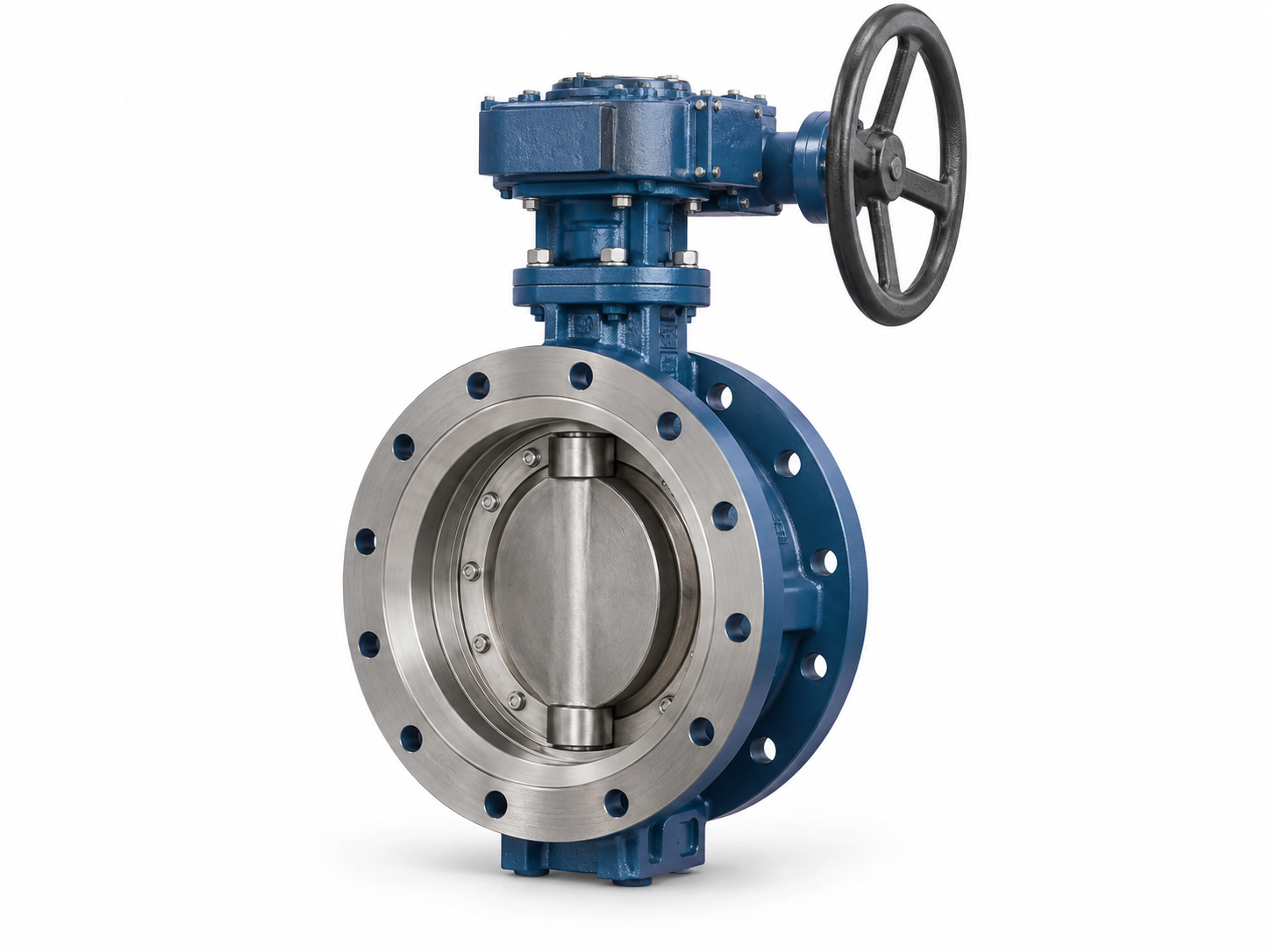

| Vanne papillon triple excentrique | Arrêt haute performance, vapeur, pétrole et gaz, électricité et service sévère | Utilisé là où une fermeture étanche, une température élevée ou des conditions de pression exigeantes sont requises. |
| Avantage | Pourquoi c'est important | Valeur de l'application |
|---|---|---|
| Structure compacte | Les vannes papillon nécessitent moins d'espace d'installation que de nombreux modèles de vannes à vanne ou à soupape. | Convient aux canalisations de grand diamètre, aux salles mécaniques, aux systèmes d'eau et aux configurations compactes. |
| Faible poids et installation facile | Les conceptions à plaquettes, à cosses et à brides peuvent réduire le poids par rapport à de nombreuses structures de vannes à corps entier. | Aide à réduire les difficultés d’installation, la charge de support et les coûts de manutention. |
| Matériaux de siège flexibles | Les options à sièges EPDM, NBR, PTFE, caoutchouc et métal peuvent être sélectionnées en fonction du support. | Prend en charge les applications liées à l'eau, aux eaux usées, aux produits chimiques, au pétrole, au gaz, aux boues et aux températures élevées. |

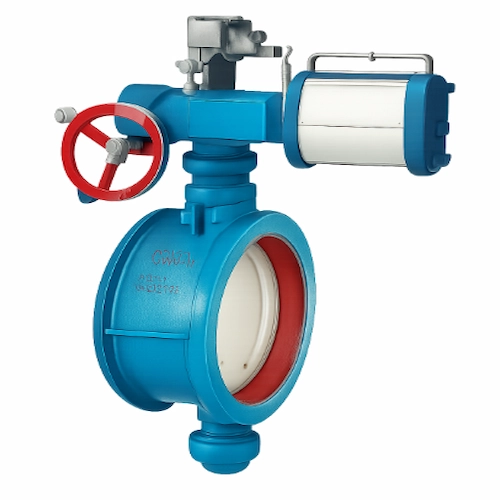

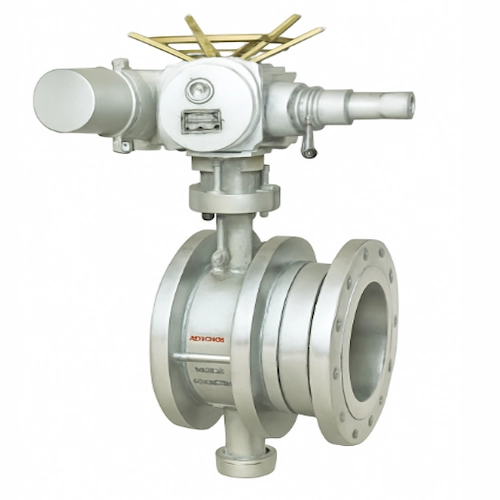

| Fonctionnement manuel ou automatisé | Les vannes papillon peuvent être fournies avec un levier, un réducteur, un actionneur électrique ou un actionneur pneumatique. | Convient à la fois à l’isolation manuelle des pipelines et au contrôle automatisé des processus. |
| Sélection basée sur le projet | Le type de vanne, le matériau du corps, le disque, le siège, le revêtement, la norme de bride et l'actionneur peuvent être confirmés avant la commande. | Réduit les erreurs de sélection, les erreurs d'installation et les risques après-vente. |
| Champ | Type de vanne papillon applicable | Exigences et fonctionnalités clés |
|---|---|---|
| Systèmes de traitement de l'eau | Vanne papillon à plaquette/vanne papillon à double bride | Utilisé pour le contrôle du débit et l'isolation dans les systèmes d'approvisionnement en eau, de filtration, de pompage et de traitement des eaux usées. Le matériau du siège et la norme de bride doivent être confirmés. |
| CVC et eau de refroidissement | Vanne papillon à plaquette / Vanne papillon à cosse | La conception compacte et légère convient aux boucles d'eau de refroidissement, aux systèmes d'eau glacée et aux salles mécaniques. |
| Traitement chimique | Vanne papillon rayée par PTFE/vanne papillon en acier inoxydable | Utilisé pour les supports corrosifs compatibles. Le matériau du revêtement, le matériau du disque, la structure du siège et la compatibilité chimique doivent être confirmés avant de commander. |
| Production d'énergie | Vanne papillon posée en métal/vanne papillon excentrique triple | Convient aux températures plus élevées, aux services publics liés à la vapeur, à l'eau de refroidissement et aux systèmes auxiliaires où la durabilité et l'étanchéité sont importantes. |
| Systèmes marins et d'eau de mer | Vanne papillon rayée en caoutchouc/vanne papillon en bronze en aluminium | La résistance à la corrosion est importante. Les matériaux du corps, du disque et du siège doivent être sélectionnés en fonction de l'exposition à l'eau de mer ou aux chlorures. |
| Conduites de lisier et d'eaux usées | Vanne papillon doublée de caoutchouc/vanne papillon robuste | Utilisé pour les supports abrasifs ou contenant des particules où le revêtement en caoutchouc, le revêtement du disque et la résistance à l'usure doivent être pris en compte. |
Une vanne papillon est utilisée pour le contrôle du débit, l'arrêt et l'isolation des canalisations dans les systèmes de traitement de l'eau, de CVC, de traitement chimique, marins, d'eaux usées, de lisier et de canalisations industrielles. Il est particulièrement utile lorsqu'une structure compacte, un faible poids et un fonctionnement rapide sont requis.
Les types courants de vannes papillon comprennent les vannes papillon à plaquettes, les vannes papillon à ergots, les vannes papillon à double bride, les vannes papillon à revêtement en caoutchouc, les vannes papillon à revêtement PTFE, les vannes papillon à siège métallique et les vannes papillon à triple excentrique. Le type correct dépend des exigences de pression, de température, de fluide et d'installation.
Le matériau du siège doit être sélectionné en fonction du fluide de travail et de la température. L'EPDM est couramment utilisé pour le service de l'eau, le NBR peut convenir aux fluides liés au pétrole, le PTFE est souvent utilisé pour le service chimique corrosif et les sièges métalliques sont utilisés pour des températures plus élevées ou des applications industrielles plus exigeantes.

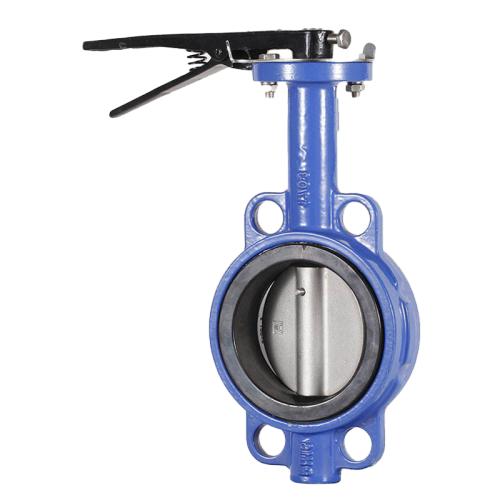

Une vanne papillon à plaquette est installée entre deux brides de pipeline et est généralement compacte et économique. Une vanne papillon à ergots comporte des ergots filetés autour du corps et peut être utile lorsqu'un côté du pipeline doit être retiré pour des raisons de maintenance.
Veuillez fournir la taille de la vanne, la classe de pression, le matériau du corps, le matériau du disque, le matériau du siège, le fluide, la température, la norme de connexion, la méthode de fonctionnement, la quantité et les dessins du projet si disponibles. Cela aide Vcore Valve à recommander la configuration correcte de la vanne papillon.
Envoyez-nous votre fluide de travail, pression, température, taille de vanne, norme de connexion, matériau du corps, matériau du disque, matériau du siège, méthode de fonctionnement et quantité. Vcore Valve peut vous aider à sélectionner une solution de vanne papillon adaptée à votre projet.
