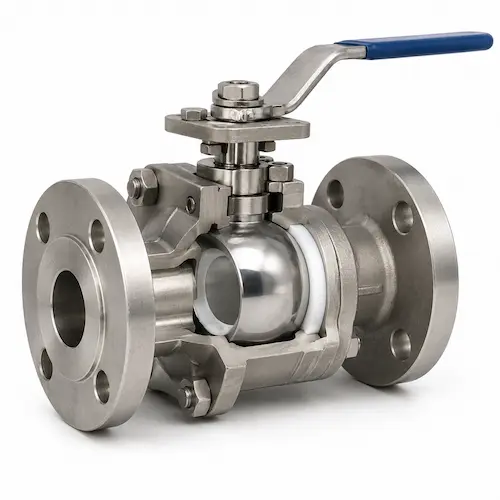

Cette page produit fait référence aux robinets à tournant sphérique utilisant Sièges en PTFE ou composants d'étanchéité en PTFE. Il ne faut pas le confondre avec un Robinet à tournant sphérique revêtu de PTFE, où la surface interne du corps mouillée est recouverte d'un matériau fluoropolymère. Si l'application implique des milieux acides forts, alcalins ou hautement corrosifs, la structure exacte doit être confirmée avant l'offre.
Principales caractéristiques du produit
- Siège en PTFE pour une rotation de la bille à faible friction et une étanchéité souple fiable
- Convient pour une isolation tout ou rien dans des milieux de traitement chimique et de l'eau compatibles
- Options de matériaux de corps en acier inoxydable, en acier au carbone ou spécifiques au projet
- Construction filetée, à bride, à souder, à souder bout à bout ou en trois pièces disponible par série sélectionnée
- Options de levier manuel, d'actionneur pneumatique ou d'actionneur électrique
- Couple de fonctionnement réduit par rapport à de nombreuses conceptions à assise rigide
- Bonne résistance chimique dans les limites du matériau PTFE
- Il ne s'agit pas d'une solution universelle pour toutes les applications à haute température, abrasives ou fortement corrosives.
Configuration du produit
| Élément de configuration | Configuration commune | Options du projet |
|---|---|---|
| Type de vanne | Robinet à boisseau sphérique à siège en PTFE | Construction en deux ou trois pièces, à bride ou filetée |
| Fonction principale | Isolement marche-arrêt | Service marche-arrêt automatisé avec actionneur |
| Matériau du siège | PTFE | RPTFE, PEEK, PCTFE ou siège spécifique au projet après examen |
| Matériau du corps | Acier inoxydable ou acier au carbone | Acier inoxydable 316, matériau en alliage ou structure doublée après examen |
| Terminer la connexion | Fileté ou à bride | Soudage par emboîtement, soudage bout à bout ou connexion spécifique au projet |
| Fonctionnement | Levier manuel | Actionneur pneumatique, actionneur électrique ou dispositif de verrouillage |
Spécifications techniques
| Article de spécification | Options typiques/disponibles |
|---|---|
| Type de produit | Robinet à boisseau sphérique à siège en PTFE / robinet à boisseau sphérique à siège souple |
| Fonction principale | Isolation marche-arrêt pour fluides compatibles |
| Construction du corps | Conception monobloc, deux pièces, trois pièces, à brides ou spécifique au projet |
| Gamme de tailles | Selon la série de produits sélectionnée et le dessin approuvé |
| Pression nominale | Selon le matériau du corps, le matériau du siège, le raccord d'extrémité et la pression/température nominale approuvée |
| Matériau du corps | CF8, CF8M, F304, F316, WCB, A105 ou matériau spécifié par le projet |
| Matériau de la balle | Acier inoxydable, acier au carbone plaqué, matériau revêtu ou matériau spécifié par le projet |
| Matériau du siège | PTFE, RPTFE ou matériau de siège souple spécifique au projet |
| Tige / Joint | Tige en acier inoxydable avec garniture en PTFE ou graphite selon condition de service |
| Terminer la connexion | Connexion filetée, à bride, à souder, à souder bout à bout ou spécifique au projet |
| Fonctionnement | Actionneur manuel, pneumatique ou électrique |
| Référence de conception | ASME B16.34, API 608 ou spécification de projet approuvée, le cas échéant |
| Référence de test | API 598, EN 12266 ou spécification d'inspection approuvée, le cas échéant |
| Médias typiques | Eau, produits chimiques compatibles, fluides utilitaires, gaz basse pression et produits corrosifs sélectionnés |
Note technique : Ne publiez pas de pression nominale fixe, de plage de température, de compatibilité chimique ou de conformité aux normes tant que la série de vannes sélectionnée, le matériau du siège, le matériau du corps et les conditions du projet n'ont pas été confirmés.
Fonction du siège en PTFE dans les vannes à bille
Le PTFE est couramment utilisé comme matériau de siège souple dans les vannes à bille car il présente un faible frottement et une bonne résistance chimique pour de nombreux fluides compatibles. Le siège en PTFE permet une fermeture étanche autour de la bille et contribue à réduire le couple de fonctionnement par rapport à de nombreux matériaux d'étanchéité plus durs.
Cependant, le PTFE ne doit pas être décrit comme étant universellement adapté à tous les fluides. La température, la pression, la concentration chimique, la teneur en matières solides, la vitesse d'écoulement et la fréquence des cycles peuvent affecter les performances du siège. Pour les applications à température plus élevée, abrasives ou à service sévère, du RPTFE, du PEEK, un siège métallique ou une conception de vanne différente peuvent être nécessaires.

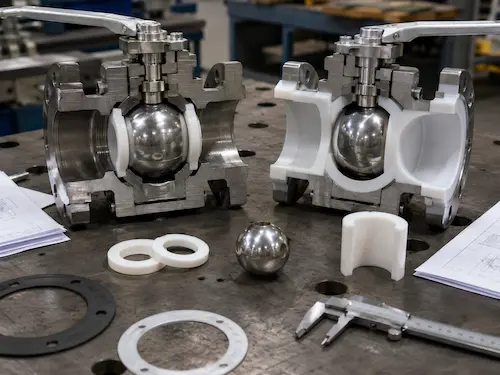

Robinet à tournant sphérique à siège en PTFE vs robinet à tournant sphérique revêtu de PTFE
| Article de comparaison | Robinet à bille à siège en PTFE | Robinet à bille revêtu de PTFE |
|---|---|---|
| Structure principale | Utilise un siège ou des composants d'étanchéité en PTFE | La surface interne du corps mouillée est doublée de PTFE, FEP ou PFA |
| Contact corporel avec le médium | Le produit peut entrer en contact avec les surfaces métalliques du corps selon la conception | Le milieu est isolé du corps métallique par un revêtement dans la zone mouillée |
| Utilisation typique | Isolation chimique générale, traitement de l'eau et services publics | Service fortement corrosif aux acides, aux alcalis et aux produits chimiques agressifs après examen |
| Risque de sélection | Ne pas utiliser là où la corrosion du corps métallique est inacceptable | L’intégrité, la température, le vide et la perméation du revêtement doivent être examinés |
| Exigence de devis | Confirmer le matériau du siège, le matériau du corps et la compatibilité du support | Confirmer le matériau du revêtement, l'épaisseur, la liaison, le milieu et la température |
Matériau de la carrosserie et sélection des sièges
Le choix du siège en PTFE doit être pris en compte en fonction du matériau du corps. Un corps en acier inoxydable peut être préféré pour de nombreuses applications de traitement chimique et de l'eau, tandis que l'acier au carbone peut convenir à un service non corrosif compatible. Si le fluide est fortement corrosif pour le corps métallique, une vanne à siège en PTFE seule peut ne pas suffire.
- Corps en acier inoxydable : couramment sélectionnés pour les produits chimiques, le traitement de l’eau et les services légèrement corrosifs.
- Corps en acier au carbone : convient aux fluides utilitaires compatibles où le risque de corrosion est contrôlé.
- Acier inoxydable 316 : utile pour une meilleure résistance à la corrosion que le 304 dans de nombreux environnements chlorés ou chimiques, mais nécessite toujours un examen de compatibilité.
- Siège RPTFE : améliore la résistance par rapport au PTFE vierge dans certaines applications.
- Siège PEEK : peut être envisagé pour une pression ou une température plus élevée après un examen technique.
- Assise en métal : utilisé pour les services à haute température, abrasifs ou à fermeture sévère où les sièges souples ne conviennent pas.
Pour une construction en acier inoxydable résistant à la corrosion, comparez nos Robinet à tournant sphérique en acier inoxydable 316. Pour le service de contrôle de débit modulant, consultez le Vanne à bille à port en V. Pour les structures générales de robinets à tournant sphérique, visitez le Catégorie de robinet à tournant sphérique.

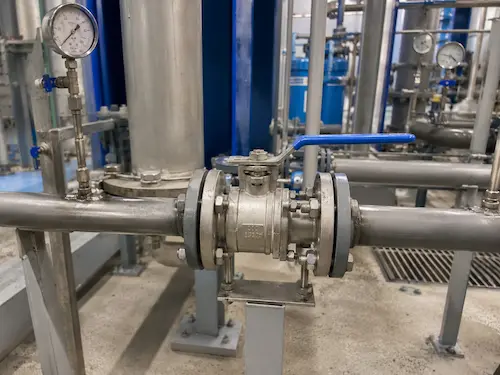

Applications typiques
Les robinets à tournant sphérique à siège en PTFE sont sélectionnés lorsqu'une fermeture à siège souple et une compatibilité chimique sont requises. Les zones de service communes comprennent :
- Isolation des processus chimiques pour les fluides compatibles
- Lignes de traitement de l’eau et de dosage de produits chimiques pour eaux usées
- Systèmes d'eau industrielle et d'eau de traitement
- Service acide ou alcalin après examen de compatibilité des matériaux
- Lignes de transfert de solvant où le PTFE et le matériau du corps sont compatibles
- Équipements montés sur châssis et systèmes de traitement compacts
- Isolation des gaz basse pression et des fluides propres
- Service tout ou rien automatisé pneumatique ou électrique
Pour une sélection plus large de vannes chimiques, consultez notre Vannes industrielles pour le traitement chimique guider. Pour le service chimique automatisé, voir Robinets à tournant sphérique électriques dans les usines chimiques.
Limites d'application
- Les robinets à tournant sphérique à siège en PTFE sont principalement destinés à l'isolation tout ou rien, et non à l'étranglement continu.
- Le PTFE ne convient pas à toutes les conditions chimiques, de température ou de pression.
- Une température élevée peut réduire la résistance du siège en PTFE et la stabilité de l'étanchéité.
- Une pression élevée et des cycles fréquents peuvent provoquer une déformation ou une usure du siège.
- Les boues abrasives, les produits cristallisants et les solides peuvent endommager les sièges souples.
- Les fluides fortement corrosifs peuvent nécessiter une vanne entièrement revêtue, et pas seulement un siège en PTFE.
- Les services de vapeur, d'huile à haute température, d'oxygène et de vide nécessitent un examen dédié.
- Ne revendiquez pas une résistance universelle à la corrosion sans vérifier la concentration et la température du fluide.

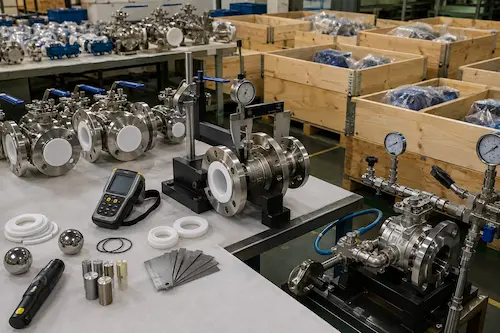

Inspection et documentation
| Inspection/Document | Objectif |
|---|---|
| Certificat d'essai de matériaux | Confirme les matériaux du corps, de la bille, de la tige et des composants contenant de la pression. |
| Contrôle dimensionnel | Vérifie la connexion d’extrémité, l’alésage, la longueur face à face ou bout à bout et l’interface de l’actionneur. |
| Test de pression de coque | Vérifie l’intégrité du corps sous pression. |
| Test d'étanchéité du siège | Confirme les performances d'arrêt dans les conditions de test convenues. |
| Test de fonctionnement/couple | Vérifie le mouvement fluide de la balle et prend en charge le dimensionnement de l'actionneur. |
| Vérification du matériau du siège | Confirme le matériau du siège en PTFE, RPTFE ou spécifié par le projet, si nécessaire. |
| Indice PMI | Vérifie la chimie des matériaux en alliage lorsque cela est spécifié. |
| Livre de données final | .cates. |
L'emballage d'exportation doit protéger les extrémités filetées, les faces des brides, les extrémités à souder, les surfaces d'étanchéité des billes, les sièges en PTFE, les interfaces des actionneurs et les pièces usinées. Les vannes peuvent être emballées avec des capuchons d'orifice, des couvercles de bride, un emballage résistant à l'humidité, une séparation en mousse et des boîtiers en contreplaqué renforcé selon la taille de la vanne et la méthode d'expédition.
Informations requises pour la sélection des vannes
- Taille et quantité de vanne
- Nom du milieu, concentration, température et phase
- Pression de service, pression de conception et pression nominale
- Exigence en matière de matériau du corps : acier au carbone, 304, 316 ou autre matériau
- Exigences en matière de matériau de siège : PTFE, RPTFE, PEEK ou autre matériau de siège
- Exigence de structure filetée, à brides, à emboîtement soudé, soudée bout à bout ou en trois pièces
- Fonctionnement manuel, pneumatique ou électrique
- Exigence d'isolement tout ou rien ou de contrôle modulant
- Compatibilité chimique, teneur en matières solides ou risque de cristallisation
- Exigence de tests, PMI, documentation ou inspection par un tiers
FAQ
1. Qu'est-ce qu'un robinet à tournant sphérique à siège en PTFE ?
Un robinet à tournant sphérique à siège en PTFE est un robinet à tournant sphérique qui utilise un matériau de siège en PTFE autour de la boule pour assurer une étanchéité souple et un fonctionnement à faible friction. Il est couramment utilisé pour les services compatibles de produits chimiques, de traitement de l’eau et d’isolation des services publics.
2. Un robinet à tournant sphérique à siège en PTFE est-il identique à un robinet à tournant sphérique à revêtement en PTFE ?
Non. Un robinet à tournant sphérique à siège en PTFE utilise principalement du PTFE comme siège ou matériau d'étanchéité. Un robinet à tournant sphérique revêtu de PTFE est doté d'un revêtement en fluoropolymère sur les surfaces internes du corps mouillées. Les milieux fortement corrosifs peuvent nécessiter une structure doublée au lieu de seulement des sièges en PTFE.
3. Les sièges en PTFE peuvent-ils résister à tous les produits chimiques corrosifs ?
Non. Le PTFE a une bonne résistance chimique pour de nombreux fluides, mais la compatibilité dépend toujours du type chimique, de la concentration, de la température, de la pression et des conditions de service. Le matériau du corps doit également être compatible avec le support.
4. Un robinet à tournant sphérique à siège en PTFE peut-il être utilisé pour l'étranglement ?
Les robinets à bille standard à siège en PTFE sont principalement utilisés pour une isolation entièrement ouverte ou entièrement fermée. Un étranglement continu peut endommager le siège. Pour le service de contrôle de débit, un robinet à tournant sphérique ou une vanne de régulation à port V doit être examiné.
5. Quelles informations sont nécessaires pour le devis ?
Pour un devis, indiquez la taille de la vanne, le fluide, la concentration, la température, la pression, le matériau du corps, le matériau du siège, le raccordement d'extrémité, la méthode de fonctionnement, les exigences de test et si une vanne revêtue de PTFE est requise.
