Questa pagina prodotto si riferisce alle valvole a sfera che utilizzano Sedi in PTFE o componenti di tenuta in PTFE. Non deve essere confuso con completamente Valvola a sfera rivestita in PTFE, dove la superficie interna del corpo bagnata è rivestita con materiale fluoropolimerico. Se l'applicazione prevede l'impiego di sostanze acide, alcaline o altamente corrosive, la struttura esatta deve essere confermata prima del preventivo.
Caratteristiche principali del prodotto
- Sede in PTFE per rotazione della sfera a basso attrito e tenuta morbida affidabile
- Adatto per l'isolamento on-off in mezzi chimici compatibili e per il trattamento dell'acqua
- Opzioni di materiale del corpo in acciaio inossidabile, acciaio al carbonio o specifico per il progetto
- Costruzione filettata, flangiata, a saldare, a saldare di testa o in tre pezzi disponibile per serie selezionate
- Opzioni con leva manuale, attuatore pneumatico o attuatore elettrico
- Coppia operativa ridotta rispetto a molti modelli con sede rigida
- Buona resistenza chimica entro i limiti del materiale PTFE
- Non è una soluzione universale per tutte le applicazioni ad alta temperatura, abrasive o fortemente corrosive
Configurazione del prodotto
| Elemento di configurazione | Configurazione comune | Opzioni del progetto |
|---|---|---|
| Tipo di valvola | Valvola a sfera con sede in PTFE | Costruzione in due pezzi, tre pezzi, flangiata o filettata |
| Funzione primaria | Isolamento on-off | Servizio on-off automatizzato con attuatore |
| Materiale del sedile | PTFE | RPTFE, PEEK, PCTFE o sede specifica del progetto dopo la revisione |
| Materiale del corpo | Acciaio inossidabile o acciaio al carbonio | Acciaio inossidabile 316, materiale in lega o struttura rivestita dopo la revisione |
| Termina connessione | Filettati o flangiati | Saldatura a tasca, saldatura di testa o connessione specifica del progetto |
| Operazione | Leva manuale | Attuatore pneumatico, attuatore elettrico o dispositivo di bloccaggio |
Specifiche tecniche
| Articolo di specifica | Opzioni tipiche/disponibili |
|---|---|
| Tipo di prodotto | Valvola a sfera con sede in PTFE / valvola a sfera con sede morbida |
| Funzione primaria | Isolamento on-off per fluidi compatibili |
| Costruzione del corpo | Design monopezzo, due pezzi, tre pezzi, flangiato o specifico per il progetto |
| Gamma di dimensioni | Secondo la serie di prodotti selezionata e il disegno approvato |
| Valutazione della pressione | In base al materiale del corpo, del sedile, del collegamento terminale e del valore nominale di pressione-temperatura approvato |
| Materiale del corpo | CF8, CF8M, F304, F316, WCB, A105 o materiale specificato dal progetto |
| Materiale della palla | Acciaio inossidabile, acciaio al carbonio placcato, materiale rivestito o materiale specificato dal progetto |
| Materiale del sedile | PTFE, RPTFE o materiale della sede morbida specifico per il progetto |
| Stelo/Guarnizione | Stelo in acciaio inossidabile con baderna in PTFE o grafite a seconda delle condizioni di servizio |
| Termina connessione | Connessione filettata, flangiata, a saldare, di testa o specifica per progetto |
| Operazione | Attuatore manuale, pneumatico o elettrico |
| Riferimento alla progettazione | ASME B16.34, API 608 o specifiche di progetto approvate, ove applicabile |
| Riferimento ai test | API 598, EN 12266 o specifica di ispezione approvata ove applicabile |
| Media tipici | Acqua, prodotti chimici compatibili, fluidi di servizio, gas a bassa pressione e mezzi corrosivi selezionati |
Nota tecnica: Non pubblicare valori nominali di pressione fissi, intervallo di temperature, compatibilità chimica o conformità agli standard finché non vengono confermati la serie di valvole selezionata, il materiale della sede, il materiale del corpo e le condizioni del progetto.

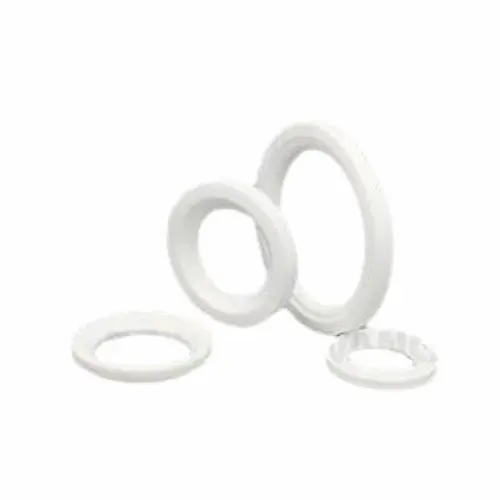

Funzione della sede in PTFE nelle valvole a sfera
Il PTFE è comunemente utilizzato come materiale per sedi morbide nelle valvole a sfera perché presenta un basso attrito e una buona resistenza chimica per molti fluidi compatibili. La sede in PTFE supporta la tenuta di chiusura attorno alla sfera e aiuta a ridurre la coppia operativa rispetto a molti materiali di tenuta più duri.
Tuttavia, il PTFE non può essere descritto come universalmente adatto a tutti i fluidi. La temperatura, la pressione, la concentrazione chimica, il contenuto di solidi, la velocità del flusso e la frequenza dei cicli possono influenzare le prestazioni del sedile. Per temperature più elevate, applicazioni abrasive o per servizi gravosi, potrebbero essere necessari RPTFE, PEEK, sede metallica o un design della valvola diverso.

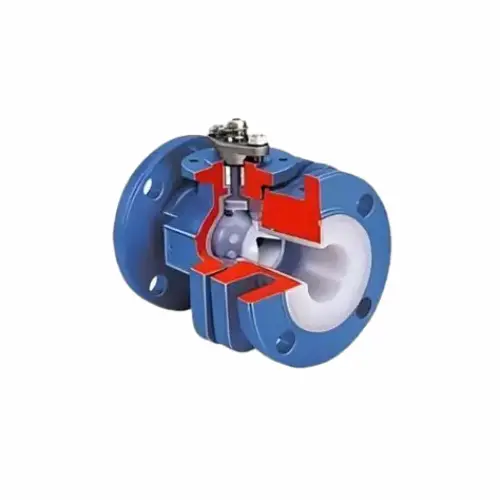

Valvola a sfera con sede in PTFE vs valvola a sfera rivestita in PTFE
| Elemento di confronto | Valvola a sfera con sede in PTFE | Valvola a sfera rivestita in PTFE |
|---|---|---|
| Struttura principale | Utilizza sede o componenti di tenuta in PTFE | La superficie interna del corpo bagnata è rivestita in PTFE, FEP o PFA |
| Contatto del corpo con il medium | Il fluido può entrare in contatto con le superfici metalliche del corpo a seconda del design | Il mezzo è isolato dal corpo metallico mediante rivestimento nella zona bagnata |
| Uso tipico | Prodotti chimici generali, trattamento delle acque e isolamento delle utenze | Servizio con acidi fortemente corrosivi, alcali e prodotti chimici aggressivi dopo la revisione |
| Rischio di selezione | Non utilizzare laddove la corrosione del corpo metallico è inaccettabile | È necessario rivedere l'integrità del rivestimento, la temperatura, il vuoto e la permeazione |
| Obbligo di preventivo | Confermare il materiale del sedile, il materiale del corpo e la compatibilità del mezzo | Confermare il materiale del rivestimento, lo spessore, il legame, il mezzo e la temperatura |
Materiale della carrozzeria e selezione del sedile
La scelta della sede in PTFE deve essere considerata insieme al materiale del corpo. Un corpo in acciaio inossidabile può essere preferito per molte applicazioni chimiche e di trattamento dell'acqua, mentre l'acciaio al carbonio può essere adatto per servizi compatibili non corrosivi. Se il fluido è fortemente corrosivo per il corpo metallico, una valvola con sede in PTFE da sola potrebbe non essere sufficiente.
- Corpo in acciaio inossidabile: comunemente selezionato per prodotti chimici, trattamento delle acque e servizi leggermente corrosivi.
- Corpo in acciaio al carbonio: adatto per fluidi di servizio compatibili dove il rischio di corrosione è controllato.
- Acciaio inossidabile 316: utile per una migliore resistenza alla corrosione rispetto al 304 in molti ambienti contenenti cloruro o sostanze chimiche, ma richiede comunque una revisione della compatibilità.
- Sedile in RPTFE: migliora la resistenza rispetto al PTFE vergine in applicazioni selezionate.
- Seduta in PEEK: può essere preso in considerazione per pressioni o temperature più elevate dopo la revisione tecnica.
- Sedile in metallo: utilizzato per servizi ad alta temperatura, abrasivi o di arresto severo dove le sedi morbide non sono adatte.
Per la costruzione in acciaio inossidabile resistente alla corrosione, confronta il nostro Valvola a sfera in acciaio inossidabile 316. Per il servizio di controllo del flusso modulante, rivedere il Valvola a sfera con porta V. Per le strutture generali delle valvole a sfera, visitare il Categoria Valvola a sfera.
Applicazioni tipiche
Le valvole a sfera con sede in PTFE vengono selezionate laddove sono richieste una chiusura a sede morbida e compatibilità chimica. Le aree di servizio comuni includono:
- Isolamento del processo chimico per fluidi compatibili
- Linee di trattamento acque e dosaggio prodotti chimici per acque reflue
- Sistemi idrici industriali e di processo
- Servizio acido o alcalino dopo la verifica della compatibilità dei materiali
- Linee di trasferimento del solvente in cui il PTFE e il materiale del corpo sono compatibili
- Attrezzature montate su skid e sistemi di processo compatti
- Isolamento del gas a bassa pressione e del fluido pulito
- Servizio on-off automatizzato pneumatico o elettrico
Per una selezione più ampia di valvole chimiche, consulta la nostra Valvole industriali per lavorazioni chimiche guida. Per il servizio chimico automatizzato, vedere Valvole a sfera elettriche negli impianti chimici.
Limiti dell'applicazione
- Le valvole a sfera con sede in PTFE sono destinate principalmente all'isolamento on-off, non alla strozzatura continua.
- Il PTFE non è adatto a tutte le condizioni chimiche, di temperatura o di pressione.
- L'alta temperatura può ridurre la resistenza della sede in PTFE e la stabilità della tenuta.
- L'alta pressione e i cicli frequenti possono causare la deformazione o l'usura della sede.
- I residui abrasivi, i mezzi cristallizzanti e i solidi possono danneggiare le sedi morbide.
- I fluidi fortemente corrosivi possono richiedere una valvola completamente rivestita, non solo una sede in PTFE.
- Il servizio con vapore, olio ad alta temperatura, ossigeno e vuoto richiede una revisione dedicata.
- Non dichiarare una resistenza universale alla corrosione senza controllare la concentrazione e la temperatura del mezzo.
Ispezione e documentazione
| Ispezione/Documento | Scopo |
|---|---|
| Certificato di prova dei materiali | Conferma i materiali del corpo, della sfera, dello stelo e dei componenti contenenti pressione. |
| Controllo dimensionale | Controlla la connessione terminale, il foro, la lunghezza da faccia a faccia o da estremità a estremità e l'interfaccia dell'attuatore. |
| Prova di pressione del guscio | Verifica l'integrità del corpo contenente la pressione. |
| Prova di tenuta della sede | Conferma le prestazioni di spegnimento nelle condizioni di prova concordate. |
| Test di funzionamento/coppia | Controlla il movimento regolare della sfera e supporta il dimensionamento dell'attuatore. |
| Controllo del materiale del sedile | Conferma PTFE, RPTFE o il materiale della sede specificato dal progetto quando richiesto. |
| PMI | Verifica la chimica dei materiali in lega quando specificato. |
| Libro dati finale | .cates. |
L'imballaggio per l'esportazione deve proteggere le estremità filettate, le facce delle flange, le estremità saldate, le superfici di tenuta delle sfere, le sedi in PTFE, le interfacce degli attuatori e le parti lavorate. Le valvole possono essere imballate con tappi per porte, coperture per flange, involucri resistenti all'umidità, separatori in schiuma e custodie in compensato rinforzato in base alle dimensioni della valvola e al metodo di spedizione.
Informazioni richieste per la selezione della valvola
- Dimensioni e quantità della valvola
- Nome del mezzo, concentrazione, temperatura e fase
- Pressione di esercizio, pressione di progetto e rating di pressione
- Requisiti del materiale del corpo: acciaio al carbonio, 304, 316 o altro materiale
- Requisiti del materiale della sede: PTFE, RPTFE, PEEK o altro materiale della sede
- Requisiti di struttura filettata, flangiata, con saldatura a tasca, con saldatura di testa o in tre pezzi
- Funzionamento manuale, pneumatico o elettrico
- Necessità di isolamento on-off o di controllo modulante
- Compatibilità chimica, contenuto di solidi o rischio di cristallizzazione
- Test, PMI, documentazione o requisiti di ispezione di terze parti
Domande frequenti
1. Cos'è una valvola a sfera con sede in PTFE?
Una valvola a sfera con sede in PTFE è una valvola a sfera che utilizza materiale della sede in PTFE attorno alla sfera per fornire una tenuta morbida e un funzionamento a basso attrito. È comunemente utilizzato per prodotti chimici compatibili, trattamento delle acque e servizi di isolamento delle utenze.
2. Una valvola a sfera con sede in PTFE è uguale a una valvola a sfera rivestita in PTFE?
No. Una valvola a sfera con sede in PTFE utilizza il PTFE principalmente come materiale di tenuta o sede. Una valvola a sfera rivestita in PTFE ha un rivestimento in fluoropolimero sulle superfici interne del corpo bagnate. I mezzi fortemente corrosivi possono richiedere una struttura rivestita invece delle sole sedi in PTFE.
3. Le sedi in PTFE possono resistere a tutti i prodotti chimici corrosivi?
No. Il PTFE ha una buona resistenza chimica per molti fluidi, ma la compatibilità dipende comunque dal tipo di prodotto chimico, dalla concentrazione, dalla temperatura, dalla pressione e dalle condizioni di servizio. Anche il materiale del corpo deve essere compatibile con il mezzo.
4. È possibile utilizzare una valvola a sfera con sede in PTFE per la strozzatura?
Le valvole a sfera con sede in PTFE standard vengono utilizzate principalmente per l'isolamento completamente aperto o completamente chiuso. Lo strozzamento continuo può danneggiare il sedile. Per il servizio di controllo del flusso, è necessario rivedere una valvola a sfera con porta V o una valvola di controllo.
5. Quali informazioni sono necessarie per il preventivo?
Per il preventivo, fornire dimensioni della valvola, mezzo, concentrazione, temperatura, pressione, materiale del corpo, materiale della sede, connessione terminale, metodo di funzionamento, requisiti di test e se è necessaria una valvola rivestita in PTFE.
