Il servizio dell'acqua di alimentazione delle caldaie è diverso dal normale servizio di controllo dell'acqua. Spesso comporta alta pressione, alta pressione differenziale, temperatura elevata, rischio di cavitazione, rischio di erosione e severi requisiti di risposta del controllo. La scelta corretta della valvola dipende dalla pressione in ingresso, dalla pressione in uscita, dalla portata, dalla caduta di pressione, dalla temperatura, dal design del trim, dalle dimensioni dell'attuatore, dai requisiti di perdita e dalla scheda tecnica del progetto approvato.
Caratteristiche principali del prodotto
- Progettato per la regolazione del flusso dell'acqua di alimentazione della caldaia e il controllo del livello del fusto
- Adatto per il servizio di controllo dei liquidi ad alta pressione dopo la revisione del dimensionamento
- Disponibili valvola di controllo a globo, valvola di controllo ad angolo o design del corpo specifico per il progetto
- Opzioni di assetto a sede singola, guidato da gabbia, bilanciato o multistadio in base alle condizioni del processo
- Il rivestimento anti-cavitazione, anti-erosione o indurito può essere rivisto per il servizio con elevata caduta di pressione
- Disponibile attuatore pneumatico, attuatore elettrico o pacchetto di accessori di controllo
- È possibile configurare il posizionatore, il regolatore del filtro dell'aria, l'elettrovalvola, l'interruttore di finecorsa o il dispositivo di feedback
- Materiale del corpo, materiale del rivestimento, classe di perdita e dimensioni dell'attuatore confermati dalla scheda tecnica approvata
Configurazione del prodotto
| Elemento di configurazione | Configurazione comune | Opzioni del progetto |
|---|---|---|
| Tipo di valvola | Valvola di controllo dell'acqua di alimentazione della caldaia | Valvola di controllo di tipo a globo, ad angolo o specifica per il progetto |
| Funzione principale | Regolazione del flusso dell'acqua di alimentazione e controllo del livello del fusto | Controllo dell'acqua ad alta pressione per caldaie, centrali elettriche o industriali |
| Materiale del corpo | Acciaio al carbonio o acciaio inossidabile | Acciaio legato o materiale ad alta pressione specificato dal progetto |
| Progettazione delle rifiniture | Assetto monoposto o con guida a gabbia | Assetto bilanciato, assetto multistadio, assetto anticavitazione o assetto temprato |
| Progettazione del sedile | Sedile in metallo | Classe di perdita selezionata in base ai requisiti del progetto |
| Operazione | Attuatore pneumatico con posizionatore | Attuatore elettrico, posizionatore intelligente o pacchetto di accessori fail-safe |
| Termina connessione | Attacco flangiato | Saldatura di testa o collegamento specifico per il progetto secondo lo standard delle tubazioni |
Specifiche tecniche
| Articolo di specifica | Opzioni tipiche/disponibili |
|---|---|
| Tipo di prodotto | Valvola di controllo dell'acqua di alimentazione della caldaia/valvola di regolazione dell'acqua di alimentazione |
| Funzione primaria | Regolazione del flusso dell'acqua di alimentazione, controllo del livello del tamburo della caldaia e controllo del liquido ad alta pressione |
| Progettazione della valvola | Valvola di controllo a globo, valvola di controllo ad angolo o valvola di controllo dell'acqua di alimentazione specifica per il progetto |
| Gamma di dimensioni | In base alla serie di prodotti selezionata, al calcolo del Cv e al disegno approvato |
| Valutazione della pressione | In base alla pressione dell'acqua di alimentazione, alla temperatura, al materiale del corpo e alle specifiche del progetto |
| Materiale del corpo | Acciaio al carbonio, acciaio inossidabile, acciaio legato o materiale specificato dal progetto |
| Materiale di rifinitura | Acciaio inossidabile, finiture temprate, finiture in lega, finiture con superficie dura o materiale di finitura specifico per il progetto |
| Opzioni di ritaglio | Assetto monoposto, bilanciato, gabbia guidato, multistadio o anticavitazione a seconda del risultato del dimensionamento |
| Caratteristica del flusso | Pari percentuale, lineare o selezionata in base alle esigenze di controllo |
| Operazione | Attuatore pneumatico, attuatore elettrico o pacchetto di accessori di controllo |
| Media tipici | Acqua di alimentazione della caldaia, condensa, acqua trattata o acqua di processo ad alta pressione dopo la revisione della scheda tecnica |
| Riferimento ai test | Secondo le specifiche di ispezione approvate e lo standard di prodotto selezionato, ove applicabile |
Nota tecnica: Non pubblicare il valore Cv fisso, la pressione nominale, l'intervallo di temperatura, il limite di caduta di pressione, la classe di perdita, la resistenza alla cavitazione o le dimensioni dell'attuatore finché non vengono confermati la pressione dell'acqua di alimentazione, la portata, la caduta di pressione, la temperatura, il design del trim e la scheda tecnica del progetto approvato.

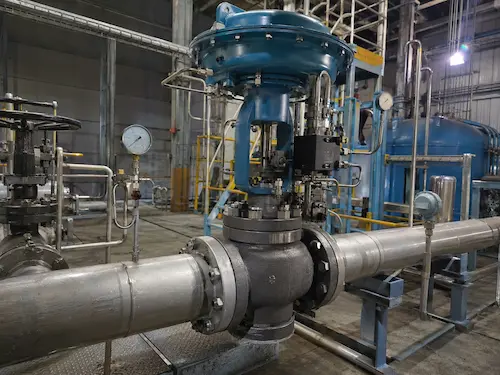

Come funziona una valvola di controllo dell'acqua di alimentazione della caldaia
Una valvola di controllo dell'acqua di alimentazione della caldaia regola il flusso dell'acqua di alimentazione che entra nella caldaia. In molti sistemi, la valvola riceve un segnale dal sistema di controllo del livello del tamburo della caldaia o dal circuito di controllo del processo. L'attuatore sposta lo stelo della valvola e il posizionatore regola la corsa della valvola per mantenere il flusso di acqua di alimentazione richiesto o la risposta del livello del fusto.
Poiché i sistemi dell'acqua di alimentazione possono funzionare ad alta pressione e con una significativa caduta di pressione, il trim della valvola deve essere esaminato attentamente. Una selezione errata del rivestimento può causare cavitazione, erosione, controllo instabile, rumore eccessivo, vibrazioni o danni prematuri al sedile.
Valvola di controllo dell'acqua di alimentazione della caldaia rispetto alla valvola di controllo del vapore
| Elemento di confronto | Valvola di controllo dell'acqua di alimentazione della caldaia | Valvola di controllo del vapore |
|---|---|---|
| Mezzo controllato | Acqua di alimentazione della caldaia o liquido ad alta pressione | Vapore saturo, vapore surriscaldato o vapore di processo |
| Funzione principale | Regolazione del flusso dell'acqua di alimentazione e controllo del livello del tamburo della caldaia | Controllo del flusso di vapore, della pressione o del processo |
| Rischio principale | Cavitazione, erosione, elevate perdite di carico e instabilità di controllo | Rumore, alta temperatura, erosione, perdite e dimensionamento dell'attuatore |
| Focus della selezione | Caduta di pressione del liquido, indice di cavitazione, stadiazione del trim e forza dell'attuatore | Pressione del vapore, temperatura, caduta di pressione, velocità, rumore e impaccamento |
Per le applicazioni di controllo lato vapore, consultare la nostra Valvola di controllo del vapore. Per prodotti più ampi sul controllo dei processi, visitare il sito Categoria Valvola di controllo.
Valvola di controllo dell'acqua di alimentazione della caldaia rispetto alla valvola di controllo dell'acqua ordinaria
Una valvola di controllo dell'acqua di alimentazione della caldaia non deve essere trattata come una normale valvola dell'acqua. Il servizio dell'acqua di alimentazione delle caldaie può comportare alta pressione, rapidi cambiamenti di carico, acqua disaerata, temperatura elevata e rigoroso controllo del livello del fusto. Il trim, l'attuatore e gli accessori di controllo devono essere dimensionati in base ai dati reali di processo.
| Elemento di confronto | Valvola di controllo dell'acqua di alimentazione della caldaia | Valvola di controllo dell'acqua ordinaria |
|---|---|---|
| Applicazione | Controllo dell'acqua di alimentazione della caldaia, del livello del fusto e del liquido ad alta pressione | Controllo generale della portata o della pressione dell'acqua |
| Caduta di pressione | Spesso più alto e richiede una revisione dettagliata delle taglie | Solitamente inferiore o meno grave a seconda del sistema |
| Requisito di rifinitura | Potrebbe richiedere un rivestimento multistadio, anticavitazione o temprato | La finitura standard può essere sufficiente per molti servizi di acqua pulita |
| Importanza del controllo | Direttamente correlato al livello del tamburo della caldaia e al funzionamento stabile della caldaia | Dipende dai requisiti del processo |
Selezione del trim e dell'attuatore
La selezione del trim e dell'attuatore è fondamentale per il controllo dell'acqua di alimentazione della caldaia. Una pressione differenziale elevata può richiedere una riduzione graduale della pressione, materiali induriti o un design speciale della gabbia. L'attuatore deve fornire una spinta o una coppia sufficiente per posizionare la valvola con precisione e chiuderla rispetto alla condizione di pressione specificata.
| Elemento di selezione | Scopo |
|---|---|
| Assetto monoposto | Utilizzato quando la caduta di pressione e i requisiti di intercettazione sono adatti alla dimensione della valvola selezionata |
| Assetto equilibrato | Aiuta a ridurre i requisiti di forza dell'attuatore in applicazioni ad alta pressione selezionate |
| Trim guidato dalla gabbia | Supporta una guida stabile dell'otturatore e può essere configurato per condizioni di caduta di pressione selezionate |
| Assetto multistadio | Considerato per servizi con elevate perdite di carico per gestire il rischio di cavitazione o erosione |
| Finitura indurita | Considerato per l'alta velocità, il rischio di erosione o il servizio impegnativo dell'acqua di alimentazione |
| Attuatore pneumatico | Comune per un controllo modulante rapido e stabile quando l'aria strumentale è disponibile |
| Attuatore elettrico | Selezionato dove si applica il controllo elettrico, l'automazione del sito o la limitazione della fornitura d'aria |
| Posizionatore | Migliora la precisione di posizionamento in base al segnale di controllo |
Applicazioni tipiche
- Sistemi di alimentazione dell'acqua per caldaie di centrali elettriche
- Circuiti di controllo del livello del tamburo della caldaia
- Controllo dello scarico della pompa dell'acqua di alimentazione dopo la revisione del sistema
- Regolazione dell'acqua di alimentazione ad alta pressione
- Controllo del flusso dell'acqua di alimentazione delle caldaie industriali
- Sistemi di controllo dell'acqua di condensa e trattata dopo la revisione della scheda tecnica
- Sistemi di controllo ausiliari per la generazione di vapore
- Circuiti di controllo dell'acqua per centrali elettriche e servizi industriali
Per le applicazioni con valvole per centrali elettriche, rivedere Valvole per centrali elettriche. Per le applicazioni di controllo relative al vapore, rivedere Valvola di controllo del vapore e Valvola di controllo dell'angolo.
Limiti dell'applicazione
- Le valvole di controllo dell'acqua di alimentazione della caldaia non devono essere selezionate solo in base alla dimensione nominale del tubo.
- Il servizio con elevata caduta di pressione richiede il calcolo del Cv, l'analisi della cavitazione e il dimensionamento dell'attuatore.
- Severi rischi di cavitazione, lampeggiamento, rumore o erosione possono richiedere una progettazione speciale del rivestimento.
- La temperatura e la pressione dell'acqua di alimentazione devono essere controllate rispetto al materiale del corpo e al valore nominale della pressione-temperatura.
- L'avvio a basso flusso o il funzionamento in bypass potrebbero richiedere una valvola di avvio separata o una revisione speciale della rangeability.
- La classe di perdita dipende dal rivestimento selezionato, dal design del sedile e dalle specifiche del test.
- Le dimensioni dell'attuatore devono essere verificate rispetto alla pressione differenziale e alla posizione di guasto richiesta.
- Non dichiarare perdite zero, cavitazione, erosione o idoneità universale della caldaia senza la conferma del progetto.
Ispezione e documentazione
| Ispezione/Documento | Scopo |
|---|---|
| Certificato di prova dei materiali | Conferma corpo, coperchio, rivestimento, stelo e materiale contenente pressione quando richiesto. |
| Controllo dimensionale | Controlla la dimensione dello scartamento, la connessione terminale, l'interfaccia dell'attuatore e la marcatura della valvola. |
| Prova di pressione del guscio | Verifica l'integrità del corpo contenente la pressione nelle condizioni di prova concordate. |
| Prova di tenuta della sede | Controlla le prestazioni di intercettazione in base al requisito di perdita selezionato. |
| Test di corsa funzionale | Controlla la corsa dello stelo, il movimento dell'attuatore, il campo di apertura della valvola e la risposta meccanica. |
| Calibrazione del posizionatore | Verifica la risposta della valvola al segnale di controllo nel punto in cui viene fornito il posizionatore. |
| Verifica del dimensionamento dell'attuatore | Conferma l'uscita dell'attuatore rispetto alla caduta di pressione e ai requisiti di intercettazione. |
| Libro dati finale | Raccoglie disegni, certificati, registri di ispezione, rapporti di prova e documenti di imballaggio. |
L'imballaggio per l'esportazione deve proteggere le facce della flangia, le estremità saldate di testa, le parti del rivestimento, l'area dell'imballaggio dello stelo, l'attuatore, il posizionatore, i tubi e gli accessori di controllo. Le valvole possono essere imballate con coperture per le porte, avvolgimento resistente all'umidità, separatori in schiuma e custodie in compensato rinforzato in base alle dimensioni della valvola e al metodo di spedizione.
Informazioni richieste per la selezione della valvola
- Dimensioni e quantità della valvola
- Condizioni di servizio: acqua di alimentazione della caldaia, controllo del livello del fusto o controllo dell'acqua ad alta pressione
- Pressione in ingresso e pressione in uscita
- Portata minima, normale e massima
- Temperatura di esercizio e temperatura di progetto
- Caduta di pressione normale e pressione differenziale massima
- Valore Cv richiesto se disponibile
- Caratteristica di flusso richiesta: pari percentuale, lineare o altro
- Problemi di cavitazione, erosione, rumore o vibrazione, se specificato
- Classe di perdita richiesta, se specificata
- Segnale di controllo, posizione di guasto e preferenza dell'attuatore
- Requisiti del materiale del corpo, del rivestimento, dell'imballaggio e della guarnizione
- Standard di connessione, requisiti faccia a faccia e direzione di installazione
- Requisiti di test, documentazione e ispezione di terze parti
Domande frequenti
A cosa serve la valvola di controllo dell'acqua di alimentazione della caldaia?
Una valvola di controllo dell'acqua di alimentazione della caldaia viene utilizzata per regolare il flusso dell'acqua di alimentazione nella caldaia e aiuta a controllare il livello del tamburo della caldaia nelle centrali elettriche, nelle caldaie e nei sistemi di generazione di vapore industriale.
Una valvola di controllo dell'acqua di alimentazione della caldaia è uguale a una valvola di controllo del vapore?
No. Una valvola di controllo dell'acqua di alimentazione della caldaia controlla l'acqua di alimentazione liquida ad alta pressione. Una valvola di controllo del vapore controlla il vapore saturo, il vapore surriscaldato o il vapore di processo. Le loro preoccupazioni relative al medio, al dimensionamento e ai requisiti di assetto sono diversi.
Perché la cavitazione è importante nelle valvole di controllo dell'acqua di alimentazione?
Un'elevata caduta di pressione nel servizio dell'acqua di alimentazione può creare rischio di cavitazione. La cavitazione può danneggiare il rivestimento, il sedile e le superfici del corpo, pertanto è necessario rivedere il design del rivestimento e la caduta di pressione prima della selezione.
Quale attuatore viene utilizzato per le valvole di controllo dell'acqua di alimentazione della caldaia?
Gli attuatori pneumatici con posizionatori vengono comunemente utilizzati per il controllo modulante quando è disponibile l'aria strumentale. Gli attuatori elettrici possono anche essere selezionati in base ai requisiti di automazione del sito e di alimentazione elettrica.
Quali informazioni sono necessarie per il preventivo?
Per il preventivo, fornire pressione dell'acqua di alimentazione, portata, pressione in ingresso, pressione in uscita, caduta di pressione, temperatura, Cv richiesto, classe di perdita, segnale di controllo, posizione di guasto, tipo di attuatore, requisiti di materiale e requisiti di ispezione.
