Le service vapeur nécessite un examen minutieux du matériau du corps, de la conception des garnitures, de la garniture, du matériau du siège, de la taille de l'actionneur, de la chute de pression, du bruit, des exigences en matière de fuite et des conditions de température. Une vanne de régulation de vapeur doit être sélectionnée en fonction des données réelles du processus, et pas seulement en fonction de la taille du pipeline.
Principales caractéristiques du produit
- Conçu pour moduler le débit de vapeur ou le service de contrôle de pression
- Convient pour la vapeur de chaudière, la vapeur de centrale électrique et les conduites de vapeur industrielles après examen du dimensionnement
- Vanne de régulation à soupape, vanne de régulation d'angle ou conception de corps spécifique au projet disponible
- Options de garniture monoplace, guidée par cage, équilibrée ou antibruit selon les conditions du processus
- Actionneur pneumatique, actionneur électrique ou ensemble d'accessoires de commande disponibles
- Un positionneur, un régulateur de filtre à air, une électrovanne, un interrupteur de fin de course ou un dispositif de rétroaction peuvent être configurés
- Conception de garniture et de chapeau haute température sélectionnée en fonction de la température de la vapeur
- Matériau, classe de fuite et conception des garnitures confirmés par la fiche technique approuvée
Configuration du produit
| Élément de configuration | Configuration commune | Options du projet |
|---|---|---|
| Type de vanne | Vanne de régulation de vapeur | Vanne de régulation à globe, à angle ou spécifique au projet |
| Fonction principale | Régulation du débit ou de la pression de la vapeur | Contrôle de chaudière, de centrale électrique, de vapeur de procédé ou de vapeur de service public |
| Matériau du corps | Acier au carbone ou acier inoxydable | Acier allié ou matériau haute température spécifié par le projet |
| Conception de garniture | Garniture monoplace ou guidée par cage | Garniture équilibrée, garniture anti-bruit, garniture anti-cavitation ou garniture durcie |
| Emballage | Garniture en graphite pour service vapeur | Joint à soufflet ou structure d'emballage spéciale lorsque spécifié |
| Fonctionnement | Actionneur pneumatique avec positionneur | Actionneur électrique, positionneur intelligent ou ensemble d'accessoires de sécurité |
| Terminer la connexion | Connexion à bride | Soudure bout à bout ou connexion spécifique au projet selon la norme de tuyauterie |
Spécifications techniques
| Article de spécification | Options typiques/disponibles |
|---|---|
| Type de produit | Vanne de régulation de vapeur/vanne de régulation de débit de vapeur industrielle |
| Fonction principale | Contrôle modulant du débit de vapeur, de la pression ou du procédé |
| Conception de la vanne | Vanne de régulation à soupape, vanne de régulation d'angle ou conception de vanne de régulation de vapeur spécifique au projet |
| Gamme de tailles | Selon série de produits sélectionnés, calcul du Cv et dessin approuvé |
| Pression nominale | Selon la pression de vapeur, la température, le matériau du corps et les spécifications du projet |
| Matériau du corps | Acier au carbone, acier inoxydable, acier allié ou matériau spécifié par le projet |
| Matériau de garniture | Acier inoxydable, garniture trempée, garniture en alliage ou matériau de garniture spécifique au projet |
| Matériel d'emballage | Graphite, garniture haute température ou structure d'étanchéité spécifique au projet |
| Caractéristique de débit | Pourcentage égal, linéaire ou sélectionné selon les exigences de contrôle |
| Fonctionnement | Actionneur pneumatique, actionneur électrique ou ensemble d'accessoires de commande |
| Médias typiques | Vapeur saturée, vapeur surchauffée ou vapeur de procédé industriel après examen de la fiche technique |
| Référence de test | Selon les spécifications d'inspection approuvées et la norme de produit sélectionnée, le cas échéant |
Note technique : Ne publiez pas de valeur Cv fixe, de pression nominale, de plage de température, de classe de fuite, de niveau de bruit ou de taille d'actionneur jusqu'à ce que la pression de vapeur, la température, le débit, la chute de pression, la conception des éléments internes et la fiche technique du projet approuvée soient confirmés.
Comment fonctionne une vanne de contrôle de vapeur
Une vanne de régulation de vapeur régule le débit de vapeur en modifiant l'ouverture entre le clapet et le siège. L'actionneur déplace la tige en fonction d'un signal de commande et le positionneur ajuste la course de la vanne pour qu'elle corresponde à la position de commande requise.
Dans le service de vapeur, la chute de pression, la vitesse, le bruit, l'érosion, les fuites et la température doivent être examinés attentivement. Pour la vapeur à haute pression ou surchauffée, le matériau des garnitures, le matériau du corps, la structure de la garniture et la force de l'actionneur sont des points de sélection importants.
Vanne de contrôle de vapeur vs vanne à soupape de vapeur
| Article de comparaison | Vanne de contrôle de vapeur | Vanne à vapeur |
|---|---|---|
| Fonction principale | Contrôle modulant du débit ou de la pression via un actionneur et un positionneur | Arrêt manuel ou régulation modérée selon conception |
| Fonctionnement | Actionneur pneumatique ou électrique avec signal de commande | Commande par volant, engrenage, électrique ou pneumatique selon modèle |
| Objectif de sélection | Cv, chute de pression, dimensionnement de l'actionneur, conception des éléments internes, classe de fuite et bruit | Matériau du corps, étanchéité du siège, garniture, fermeture et adaptation à la température |
| Utilisation typique | Contrôle de la vapeur de chaudière, contrôle de processus de centrale électrique, régulation de vapeur surchauffée | Isolation de la vapeur, conduites de vapeur utilitaires et service d'étranglement modéré |
Pour une isolation manuelle de la vapeur ou un service de régulation modérée, consultez notre Vanne à vapeur. Pour des produits de contrôle de processus plus larges, visitez le Catégorie de vanne de régulation.
Sélection des trims et des actionneurs
L'ensemble trim et actionneur doit être sélectionné en fonction des conditions réelles de la vapeur. Une sélection incorrecte des trims peut provoquer du bruit, de l'érosion, un contrôle instable ou des fuites excessives. Un dimensionnement incorrect de l'actionneur peut entraîner une réponse lente, une force de coupure insuffisante ou une mauvaise précision de contrôle.
| Élément de sélection | Objectif |
|---|---|
| Garniture monoplace | Utilisé lorsque les exigences d'arrêt et les conditions de contrôle conviennent à la chute de pression sélectionnée. |
| Garniture équilibrée | Aide à réduire les besoins en force de l'actionneur dans certaines applications à haute pression |
| Garniture guidée par cage | Prend en charge le contrôle de débit guidé et peut être configuré pour certaines conditions de bruit ou de chute de pression |
| Garniture durcie | Considéré pour les vitesses élevées, les risques d'érosion ou les services de vapeur exigeants |
| Actionneur pneumatique | Commun pour un contrôle modulant rapide et stable lorsque l'air instrument est disponible |
| Actionneur électrique | Sélectionné là où le contrôle électrique, l’automatisation du site ou la limitation de l’alimentation en air s’appliquent |
| Positionneur | Améliore la précision du positionnement en fonction du signal de contrôle |
Applications typiques

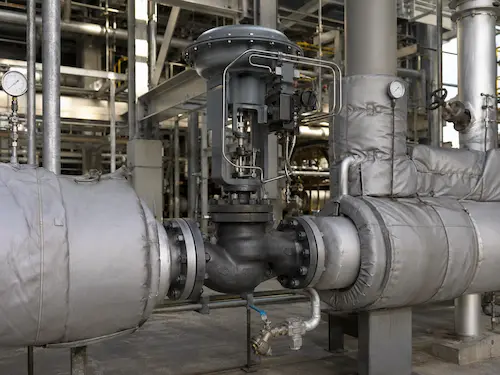

- Contrôle du débit de vapeur des centrales électriques
- Systèmes de régulation de vapeur de chaudière
- Contrôle du processus de vapeur surchauffée
- Contrôle de la distribution de vapeur saturée
- Stations de détente de pression vapeur après revue de dimensionnement
- Boucles de chauffage à vapeur et de contrôle de la température du procédé
- Systèmes de vapeur industriels
- Lignes de traitement à la vapeur pour raffineries, produits chimiques et fabrication
Pour les applications de vannes de centrale électrique, consultez Vannes de centrale électrique. Pour la sélection des vannes liées à la vapeur, voir le Catégorie de robinet à soupape et Catégorie de vanne de régulation.
Limites d'application
- Les vannes de régulation de vapeur ne doivent pas être sélectionnées uniquement en fonction de la taille nominale du tuyau.
- Une chute de pression élevée peut nécessiter un ajustement spécial, un calcul du bruit et un examen de l'érosion.
- La vapeur surchauffée nécessite une sélection minutieuse des matériaux du corps, des garnitures, de la garniture et des joints.
- Les projections, la vapeur humide ou l'entraînement de condensat peuvent affecter la durée de vie du trim et la stabilité du contrôle.
- Une vitesse de vapeur excessive peut augmenter le bruit, les vibrations et le risque d’érosion.
- La classe de fuite dépend de la garniture sélectionnée, de la conception du siège et des spécifications de test.
- La taille de l'actionneur doit être vérifiée par rapport à la pression différentielle et aux exigences d'arrêt.
- Ne revendiquez pas l’absence de fuite, l’absence de bruit ou l’adéquation universelle aux hautes températures sans confirmation du projet.
Inspection et documentation
| Inspection/Document | Objectif |
|---|---|
| Certificat d'essai de matériaux | Confirme le corps, le capot, les garnitures et les matériaux contenant de la pression si nécessaire. |
| Contrôle dimensionnel | Vérifie les dimensions face à face, la connexion d'extrémité, l'interface de l'actionneur et le marquage de la vanne. |
| Test de pression de coque | Vérifie l’intégrité du corps sous pression dans des conditions de test convenues. |
| Test d'étanchéité du siège | Vérifie les performances d'arrêt en fonction des exigences de fuite sélectionnées. |
| Test d'AVC fonctionnel | Vérifie la course de la tige, le mouvement de l'actionneur, la plage d'ouverture de la vanne et la réponse mécanique. |
| Étalonnage du positionneur | Vérifie la réponse de la vanne au signal de commande lorsque le positionneur est alimenté. |
| Vérification du dimensionnement de l'actionneur | Confirme la sortie de l'actionneur contre la chute de pression et les exigences d'arrêt. |
| Livre de données final | Recueille les dessins, les certificats, les dossiers d'inspection, les rapports de test et les documents d'emballage. |
L'emballage d'exportation doit protéger les faces des brides, les extrémités soudées bout à bout, la zone de garniture de la tige, l'actionneur, le positionneur, les tubes et les accessoires de contrôle. Les vannes peuvent être emballées avec des couvercles de port, un emballage résistant à l'humidité, une séparation en mousse et des caisses en contreplaqué renforcé selon la taille de la vanne et la méthode d'expédition.
Informations requises pour la sélection des vannes
- Taille et quantité de vanne
- Type de vapeur : vapeur saturée, vapeur surchauffée ou vapeur de procédé
- Pression d'entrée et pression de sortie
- Débit minimum, normal et maximum
- Température de fonctionnement et température de conception
- Chute de pression normale et pression différentielle maximale
- Valeur Cv requise si disponible
- Caractéristique de débit requise : égal pourcentage, linéaire ou autre
- Classe de fuite requise si spécifiée
- Signal de commande, position de défaillance et préférence de l'actionneur
- Limite de bruit, problème de vibration ou problème d'érosion si spécifié
- Exigences relatives aux matériaux du corps, des garnitures, de la garniture et du joint
- Norme de connexion, exigence face à face et sens d'installation
- Exigences en matière de tests, de documentation et d’inspection par des tiers
FAQ
A quoi sert une vanne de régulation de vapeur ?
Une vanne de régulation de vapeur est utilisée pour réguler le débit de vapeur, la pression ou les conditions de contrôle de processus dans les systèmes de chaudières, de centrales électriques, de distribution de vapeur et de processus industriels.
Une vanne de régulation de vapeur est-elle la même chose qu'un robinet à soupape de vapeur ?
Non. Une vanne de régulation de vapeur est normalement sélectionnée pour un service modulant avec un actionneur et un positionneur. Un robinet à soupape de vapeur est souvent choisi pour une fermeture manuelle ou une régulation modérée en fonction de sa conception.
Quel actionneur est utilisé pour les vannes de régulation de vapeur ?
Les actionneurs pneumatiques sont couramment utilisés pour le contrôle modulant lorsque l'air instrument est disponible. Les actionneurs électriques peuvent également être sélectionnés en fonction des exigences d'automatisation du site et d'alimentation électrique.
Quelles informations sont nécessaires pour dimensionner une vanne de régulation de vapeur ?
La pression de vapeur, la température, le débit, la pression d'entrée, la pression de sortie, la chute de pression, le Cv requis, les exigences de fuite, le signal de commande et la position de défaillance sont nécessaires pour le dimensionnement de la vanne.
Les vannes de régulation de vapeur peuvent-elles être utilisées pour la vapeur surchauffée ?
Ils ne peuvent être envisagés pour la vapeur surchauffée que lorsque le matériau du corps, le matériau des garnitures, la garniture, le joint, l'actionneur et la pression-température nominale sont confirmés par la fiche technique approuvée.
