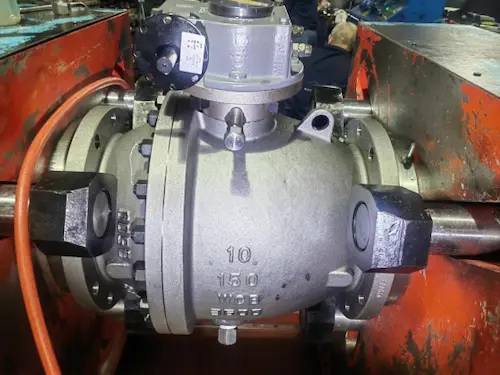

Fitur Produk Utama
- Desain penyegelan logam-ke-logam untuk isolasi servis yang parah
- Permukaan bola dan dudukan yang keras untuk ketahanan terhadap abrasi dan suhu
- Cocok untuk media bersuhu tinggi, uap, bubur, bubuk, dan mengandung partikel tertentu
- Konstruksi bola mengambang atau pemasangan trunnion sesuai dengan ukuran, tekanan, dan torsi
- Jalur aliran dengan lubang penuh atau lubang tereduksi
- Opsi koneksi bergelang, las soket, las butt, dan lainnya
- Gearbox manual, operasi pneumatik, listrik atau hidrolik
- Opsi tahan api, antistatis, rendah emisi, dan NACE hanya tersedia jika didukung oleh desain yang dipilih
- Kelas kebocoran, pelapisan, kekerasan dan torsi harus dikonfirmasi sebelum kutipan
Konfigurasi Produk
| Barang Konfigurasi | Konfigurasi Umum | Konfigurasi Opsional |
|---|---|---|
| Desain Katup | Katup bola on-off dua arah | Struktur bola mengambang, dipasang di trunnion, atau masuk atas |
| Tipe Kursi | Kursi logam | Penyegelan dua arah atau satu arah, tergantung desain |
| Permukaan Penyegelan | Bola dan tempat duduk berwajah keras | Pelapisan atau pelapisan dipilih berdasarkan media dan suhu |
| Konstruksi Tubuh | Konstruksi dua bagian atau badan terpisah | Konstruksi tiga bagian, ditempa, dicor atau masuk atas |
| Akhiri Koneksi | Bergelang | Las butt, las soket, atau sambungan khusus proyek |
| Operasi | Pengoperasian kotak roda gigi | Aktuator pneumatik, listrik atau hidrolik |
Spesifikasi Teknis
| Spesifikasi Barang | Opsi Khas / Tersedia |
|---|---|
| Jenis Produk | Katup bola dengan dudukan logam / katup bola bersegel keras |
| Fungsi Utama | Isolasi on-off untuk jaringan pipa layanan yang parah |
| Dukungan Bola | Bola apung atau trunnion dipasang, tergantung ukuran, tekanan dan torsi |
| Konstruksi Tubuh | Desain dua bagian, tiga bagian, bodi terpisah, tempa, cor, atau entri atas |
| Rentang Ukuran | Menurut seri produk yang dipilih dan gambar yang disetujui |
| Peringkat Tekanan | Menurut bahan bodi, sambungan ujung, suhu, dan peringkat suhu-tekanan yang disetujui |
| Bahan Tubuh | WCB, A105, LCB, LF2, CF8, CF8M, F304, F316, baja paduan, baja tahan karat dupleks, atau material yang ditentukan proyek |
| Bahan Bola | Baja tahan karat, baja paduan, baja tahan karat dupleks atau bahan dasar berwajah keras |
| Bahan Kursi | Kursi logam dengan permukaan atau lapisan keras sesuai kondisi servis |
| Menghadapi / Melapisi Keras | Tungsten karbida, kromium karbida, pelapisan tipe Stellite, nitridasi, atau perawatan permukaan khusus proyek |
| Bahan Batang | Baja tahan karat, baja paduan, baja tahan karat dupleks, atau bahan yang ditentukan proyek |
| Pengepakan | Grafit, grafit fleksibel, atau sistem pengemasan rendah emisi |
| Segel Tubuh | Grafit, paking spiral, atau segel suhu tinggi khusus proyek |
| Desain Pelabuhan | Lubang penuh atau lubang berkurang |
| Akhiri Koneksi | Bergelang, las butt, las soket, atau sambungan khusus proyek |
| Operasi | Gearbox, aktuator pneumatik, aktuator listrik atau aktuator hidrolik |
| Referensi Desain | API 608, API 6D, ASME B16.34 atau spesifikasi proyek yang disetujui jika berlaku |
| Referensi Pengujian | API 598, API 6D, EN 12266 atau spesifikasi inspeksi yang disetujui jika berlaku |
| Media Khas | Uap, minyak termal, bubur, bubuk, abu, katalis halus, media abrasif, gas suhu tinggi, dan layanan kimia pilihan |
Catatan teknis: Jangan mempublikasikan suhu, tekanan, kelas kebocoran, atau kekerasan lapisan maksimum yang tetap hingga lembar data produk yang dipilih, spesifikasi lapisan, dan gambar yang disetujui telah dikonfirmasi. Katup bola dengan dudukan logam sangat bergantung pada kondisi servis sebenarnya.

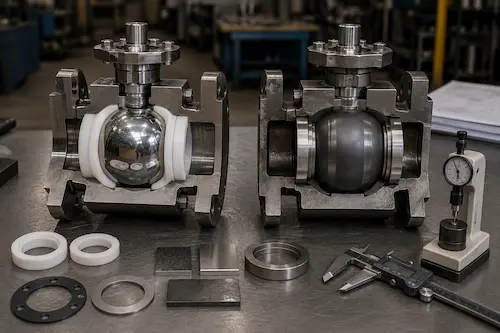

Kursi Logam vs Katup Bola Kursi Lembut
Perbedaan utamanya adalah pasangan penyegel. Katup bola dengan dudukan empuk menggunakan dudukan polimer seperti PTFE, RPTFE, PEEK, atau PPL. Katup bola dengan dudukan logam menggunakan bola logam dan dudukan logam dengan lapping presisi dan permukaan keras. Hal ini membuatnya lebih cocok untuk servis berat, namun juga mengubah performa kebocoran, torsi, dan biaya.
| Barang Perbandingan | Katup Bola Duduk Lembut | Katup Bola Dudukan Logam |
|---|---|---|
| Bahan Penyegel | PTFE, RPTFE, PEEK, PPL atau dudukan polimer lainnya | Bola logam berwajah keras dan dudukan logam |
| Performa Penutupan | Biasanya penutupan lebih ketat dalam kondisi servis bersih | Kelas kebocoran harus ditentukan; tidak otomatis kedap gelembung |
| Tahan Suhu | Dibatasi oleh bahan jok polimer | Lebih baik untuk layanan suhu tinggi tertentu |
| Media Abrasif | Kursi dapat rusak oleh partikel | Resistensi yang lebih baik ketika hard-facing dipilih dengan benar |
| Torsi Pengoperasian | Umumnya lebih rendah | Umumnya lebih tinggi dan memerlukan ukuran aktuator yang cermat |
| Biaya | Biasanya lebih rendah | Biasanya lebih tinggi karena persyaratan pelapisan, pemukulan, dan pengujian |
| Penggunaan Khas | Air bersih, minyak, gas, udara dan media proses umum | Uap, bubur, bubuk, katalis, abu, minyak termal, dan servis berat |
Untuk isolasi tekanan tinggi umum dengan kursi empuk atau khusus, bandingkan milik kami Katup Bola Tekanan Tinggi. Untuk konstruksi baja tahan karat tahan korosi, lihat Katup Bola Baja Tahan Karat 316.
Desain Bola dan Kursi Berwajah Keras
Kinerja katup bola dudukan logam sangat bergantung pada permukaan penyegelan bola dan dudukan. Permukaan bola dan permukaan dudukan harus sesuai dalam kekerasan, metode pelapisan, penyelesaian permukaan, dan kualitas pemukulan. Jika lapisannya terlalu lunak, terlalu rapuh, ikatannya buruk, atau tidak cocok untuk media, katup dapat kehilangan kinerja penyegelannya dengan cepat.
| Titik Desain | Mengapa Itu Penting |
|---|---|
| Jenis Pelapisan / Hamparan | Menentukan ketahanan terhadap abrasi, erosi, suhu dan serangan kimia. |
| Kekerasan Permukaan | Membantu menahan goresan, pemotongan partikel, dan kerusakan bersepeda berulang. |
| Kualitas Lap | Mempengaruhi pola kontak, kinerja kebocoran, dan keandalan penyegelan awal. |
| Beban Pegas Kursi | Mengontrol kekuatan penyegelan dan mempengaruhi torsi di bawah tekanan. |
| Ekspansi Termal | Penting untuk servis suhu tinggi di mana bola, dudukan, dan badan mengembang secara berbeda. |
| Arah Aliran | Beberapa desain dudukan logam lebih disukai untuk penyegelan satu arah; kinerja dua arah harus dikonfirmasi. |
Pilihan Bahan dan Pelapisan
| .komponen | Opsi Umum | Pertimbangan Seleksi |
|---|---|---|
| Tubuh | WCB, A105, LCB, LF2, CF8M, F316, baja paduan atau baja tahan karat dupleks | Tekanan, suhu, korosi, ketangguhan impak dan persyaratan pengelasan |
| Bola | Baja tahan karat, baja paduan, atau baja tahan karat dupleks dengan permukaan keras | Kekerasan permukaan, ikatan lapisan, ketahanan korosi dan ketahanan erosi |
| Kursi | Kursi logam dengan desain kursi menghadap keras, bermuatan pegas, atau tetap | Kelas kebocoran, tekanan, suhu, ukuran partikel dan frekuensi siklus |
| Pelapisan | Tungsten karbida, kromium karbida, paduan tipe Stellite atau permukaan nitridasi | Abrasi, erosi, siklus termal, korosi dan biaya |
| Batang | SS316, 17-4PH, baja tahan karat dupleks atau baja paduan | Transmisi torsi, korosi, suhu dan kekuatan mekanik |
| Pengepakan | Grafit, grafit fleksibel atau kemasan rendah emisi | Suhu tinggi, siklus batang dan kebutuhan emisi |
| Segel Tubuh | Grafit, paking spiral, atau segel suhu tinggi | Konstruksi bodi, persyaratan tahan api, dan siklus termal |
Aplikasi Khas
Katup bola dengan dudukan logam dipilih di mana dudukan empuk dapat rusak karena suhu, partikel, atau kondisi pengoperasian yang parah. Area layanan umum meliputi:
- Isolasi uap dan kondensat suhu tinggi
- Minyak termal dan sistem perpindahan panas
- Bahan kimia batubara, penanganan abu dan jalur pengangkutan bubuk
- Denda katalis, bubur kilang dan media proses yang mengandung partikel
- Bubur pertambangan dan layanan industri abrasif
- Isolasi gas dan uap proses bersuhu tinggi
- Jaringan pipa kimia yang rusak setelah peninjauan material
- Sistem bantu pembangkit listrik, petrokimia dan kilang
Untuk perencanaan aplikasi yang lebih luas, tinjau kami Aplikasi Katup Bola membimbing dan Kategori Katup Bola.
Batasan Aplikasi
- Konstruksi dudukan logam tidak secara otomatis berarti tidak ada kebocoran.
- Kelas kebocoran yang diperlukan harus ditentukan sebelum kutipan.
- Torsi pengoperasian biasanya lebih tinggi daripada katup bola dengan dudukan lunak.
- Ukuran aktuator harus didasarkan pada tekanan diferensial aktual dan kondisi servis.
- Pelambatan yang terus-menerus masih dapat menyebabkan erosi, getaran, dan kerusakan tempat duduk.
- Partikel keras yang besar, benda padat yang tajam, atau kecepatan yang sangat tinggi mungkin memerlukan desain layanan khusus yang berat.
- Media korosif dan abrasif bersama-sama memerlukan tinjauan korosi dan erosi.
- Servis suhu tinggi memerlukan material bodi, pengepakan, segel bodi, dan perbautan yang sesuai.
- Oksigen, hidrogen, gas asam, dan media beracun memerlukan tinjauan material dan keselamatan khusus.
Opsi Koneksi dan Operasi
| Pilihan | Keuntungan Utama | Penggunaan Khas |
|---|---|---|
| Katup Bola Duduk Logam Bergelang | Sambungan baut yang dapat dilepas untuk pemeriksaan dan penggantian | Jalur pipa industri dan jalur proses layanan yang parah |
| Katup Bola Dudukan Logam Butt-Weld | Sambungan las permanen dengan jalur kebocoran eksternal yang lebih sedikit | Pipa bersuhu tinggi, uap, dan proses |
| Katup Bola Dudukan Logam Las Soket | Sambungan las yang ringkas untuk jalur layanan berat yang lebih kecil | Kuras, ventilasi, uap, minyak termal, dan pipa proses kecil |
| Pengoperasian Gearbox | Mengurangi upaya manual untuk katup torsi lebih tinggi | Katup bola dengan dudukan logam berukuran sedang dan lebih besar |
| Aktuator Pneumatik | Pengoperasian jarak jauh yang cepat | Pematian layanan berat secara otomatis |
| Aktuator Listrik | Remote control di mana pasokan udara tidak tersedia | Otomatisasi proses dan sistem utilitas |
| Aktuator Hidraulik | Keluaran torsi tinggi | Layanan penghentian darurat, bertekanan tinggi, atau berukuran besar |
Untuk pemasangan pipa yang dapat dilepas, lihat kami Katup Bola Bergelang. Untuk isolasi tekanan tinggi yang parah, bandingkan Katup Bola Tekanan Tinggi.
Inspeksi dan Dokumentasi
| Inspeksi / Dokumen | Tujuan |
|---|---|
| Sertifikat Uji Materi | Mengonfirmasi kualitas bodi, bola, batang, dudukan, baut, dan material yang mengandung tekanan. |
| PMI | Memverifikasi kimia paduan bila ditentukan. |
| Uji Kekerasan | Memeriksa kekerasan permukaan keras atau lapisan sesuai dengan spesifikasi pembelian. |
| Inspeksi Pelapisan / Pelapisan | Memeriksa integritas lapisan, kondisi permukaan dan kualitas ikatan bila diperlukan. |
| Inspeksi Dimensi | Memeriksa sambungan ujung, lubang, panjang tatap muka atau ujung ke ujung, dan antarmuka aktuator. |
| Uji Tekanan Cangkang | Memverifikasi integritas tubuh yang mengandung tekanan. |
| Uji Kebocoran Kursi | Mengonfirmasi kinerja penghentian pada kelas kebocoran dan kondisi pengujian yang ditentukan. |
| Uji Operasi / Torsi | Memeriksa pergerakan katup dan mendukung ukuran gearbox atau aktuator. |
| mati suri | Pemeriksaan radiografi, ultrasonik, partikel magnetik atau penetran cair bila ditentukan. |
| Bukti Aman dari Kebakaran / Anti-Statis | Disediakan hanya jika model katup yang dipilih memiliki desain atau bukti pengujian yang berlaku. |
Pengepakan ekspor harus melindungi permukaan penyegelan mesin, permukaan bola, kursi berwajah keras, ujung sambungan, dan antarmuka aktuator. Katup bola dengan dudukan logam harus dilengkapi dengan pelindung port, penyangga internal, pelindung kelembapan, perawatan anti karat, dan kotak kayu lapis yang diperkuat sesuai dengan ukuran katup, perawatan permukaan, dan metode pengangkutan.
Informasi yang Diperlukan untuk Pemilihan Katup
- Ukuran dan kuantitas katup
- Tekanan kerja, tekanan desain dan kelas tekanan
- Suhu kerja dan suhu desain
- Nama medium, komposisi, konsentrasi dan fase
- Jenis partikel, ukuran partikel, kandungan padat dan kecepatan aliran
- Layanan cairan bersih, bubur, bubuk, katalis, abu, uap, atau minyak termal
- Kelas kebocoran atau standar penerimaan yang diperlukan
- Pelapisan, pelapisan, kekerasan atau perawatan permukaan yang diperlukan
- Bahan bodi, bola, dudukan, batang, pengepakan, dan perbautan
- Konstruksi bola mengambang, dipasang di trunnion, atau pintu masuk atas
- Persyaratan lubang penuh atau lubang tereduksi
- Bergelang, las soket, las butt atau jenis sambungan lainnya
- Gearbox manual, operasi pneumatik, listrik atau hidrolik
- Persyaratan tahan api, anti-statis, NACE, rendah emisi, oksigen, hidrogen, atau layanan asam
- Pengujian, NDE, pengujian kekerasan, inspeksi pelapisan, dan persyaratan inspeksi pihak ketiga
Pertanyaan Umum
1. Untuk apa katup bola dudukan logam digunakan?
Katup bola dengan dudukan logam digunakan untuk isolasi on-off pada suhu tinggi, abrasif, uap, bubur, bubuk, minyak termal, dan layanan industri berat di mana dudukan empuk dapat rusak karena panas, partikel, atau erosi.
2. Apakah katup bola yang terbuat dari logam tidak mengalami kebocoran?
Tidak secara otomatis. Katup bola dengan dudukan logam biasanya memerlukan kelas kebocoran atau standar penerimaan tertentu. Mereka lebih tahan terhadap panas dan abrasi dibandingkan desain dudukan empuk, namun kinerja penutup bergantung pada desain dudukan, kualitas lapping, pelapisan, tekanan, dan persyaratan pengujian.
3. Apa perbedaan antara dudukan lunak dan katup bola dudukan logam?
Katup bola dengan dudukan empuk menggunakan dudukan polimer seperti PTFE, RPTFE, PEEK, atau PPL. Katup bola dengan dudukan logam menggunakan permukaan penyegelan logam berwajah keras. Kursi empuk biasanya memberikan penutup yang lebih rapat pada servis yang bersih, sedangkan kursi berbahan logam lebih disukai untuk kondisi servis bersuhu tinggi, abrasif, dan berat.
4. Mengapa ukuran aktuator penting untuk katup bola berbahan logam?
Katup bola dengan dudukan logam biasanya memiliki torsi pengoperasian yang lebih tinggi daripada katup dengan dudukan lunak karena permukaan perapatnya terbuat dari logam-ke-logam. Perbedaan tekanan, suhu, partikel, beban kursi, dan gesekan lapisan semuanya dapat memengaruhi torsi, sehingga ukuran kotak roda gigi atau aktuator harus dikonfirmasi dari kondisi servis sebenarnya.
5. Informasi apa yang diperlukan untuk kutipan?
Untuk kutipan, berikan ukuran katup, tekanan, suhu, media, kandungan partikel, kelas kebocoran, bahan bodi, persyaratan pelapisan, jenis sambungan, metode operasi, dan dokumen pengujian. Untuk layanan berat, ukuran partikel, kandungan padat, kecepatan aliran, dan frekuensi siklus sangat penting.
