Ikhtisar Produk
| Nama Produk | Katup Berjajar NBR |
|---|---|
| Bahan Lapisan | NBR/karet nitril |
| Fungsi Utama | Perlindungan bodi bagian dalam dan penyegelan yang tangguh dalam media mengandung minyak yang sesuai |
| Jenis Katup Umum | Katup kupu-kupu, katup periksa, katup gerbang, katup bola, atau katup berjajar khusus proyek |
| Bahan Tubuh | Besi ulet, besi cor, baja tuang, baja karbon atau baja tahan karat |
| Aplikasi Khas | Air limbah berminyak, air industri, debit pompa, air pendingin dengan jejak minyak dan layanan mengandung hidrokarbon pilihan |
| Opsi Operasi | Manual, gearbox, aktuator pneumatik atau aktuator listrik tergantung pada jenis katup |
| Faktor Pemilihan Utama | Kandungan minyak, komposisi kimia, tekanan, suhu, kandungan padatan, jenis katup dan posisi pemasangan |
Apa itu Katup Berjajar NBR?
Katup berlapis NBR adalah katup dengan lapisan karet nitril yang diaplikasikan pada area kontak aliran internal. Tujuan dari pelapisan adalah untuk mengurangi kontak langsung antara media dan badan katup logam. Di banyak sistem air industri, medianya mungkin mengandung minyak, lemak, sisa proses, atau air limbah tercampur. Dalam kasus ini, NBR mungkin lebih cocok dibandingkan EPDM atau karet alam.
Katup berlapis NBR tidak terbatas pada satu struktur katup. Tergantung pada fungsi saluran pipa, lapisan NBR dapat digunakan pada katup kupu-kupu, katup periksa, katup gerbang, katup bola, atau desain katup berjajar yang disesuaikan. Jenis katup yang benar harus dipilih berdasarkan apakah pipa memerlukan penghentian, pencegahan aliran balik, kontrol aliran atau penanganan lumpur.
Untuk perbandingan umum antara opsi lapisan karet dan lapisan kimia yang lebih kuat, Anda juga dapat membaca panduan kami Katup berlapis PTFE vs katup berlapis karet.
Mengapa NBR Digunakan untuk Air Limbah Berminyak
Air limbah yang berminyak dapat menyulitkan bahan karet standar. Beberapa kompon karet mungkin membengkak, melunak, atau kehilangan kinerja penyegelan bila terkena media yang mengandung minyak atau hidrokarbon. NBR umumnya digunakan di tempat yang memerlukan ketahanan terhadap minyak, menjadikannya pilihan lapisan praktis untuk banyak sistem air limbah industri dan air proses.
Ini tidak berarti NBR cocok untuk setiap kondisi oli atau bahan kimia. Jenis oli sebenarnya, konsentrasi, suhu, bahan kimia pembersih, dan tekanan pengoperasian harus diperiksa sebelum pemilihan. Jika media mengandung pelarut kuat, bahan kimia agresif, atau suhu tinggi, mungkin diperlukan bahan pelapis atau katup lain.
Keuntungan Utama Lapisan NBR
- Ketahanan minyak yang lebih baik dibandingkan EPDM dan karet alam dalam banyak aplikasi yang sesuai.
- Berguna untuk air limbah berminyak dan air industri dengan jejak minyak atau kontaminasi lemak.
- Perlindungan tubuh bagian dalam terhadap kontak langsung dengan media proses.
- Performa penyegelan yang tangguh bila desain katup menggunakan NBR sebagai dudukan atau liner.
- Pilihan bagus untuk saluran pembuangan pompa tertentu dimana air yang mengandung minyak dapat melewati katup.
Keterbatasan Utama Lapisan NBR
- Tidak cocok untuk setiap pelarut atau media kimia.
- Biasanya tidak dipilih untuk bahan kimia pengoksidasi kuat.
- Bukan pilihan terbaik untuk paparan ozon di luar ruangan dibandingkan dengan EPDM.
- Temperatur yang tinggi dapat memperpendek masa pakai karet.
- Kompatibilitas bahan harus diperiksa bila air limbah mengandung campuran bahan kimia.
Fitur Struktur Utama

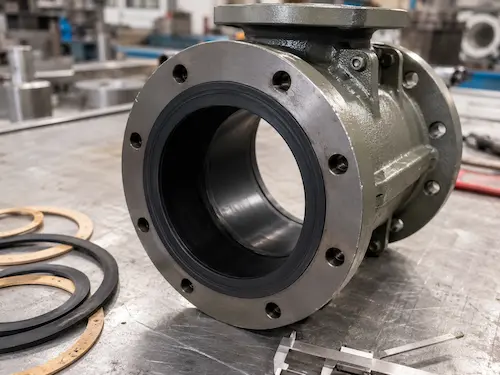

Jalur Aliran Berlapis NBR
Lapisan NBR menutupi jalur aliran internal dan membantu melindungi badan katup dari medium. Hal ini berguna dalam sistem air industri di mana kontaminasi minyak atau komposisi air limbah dapat merusak permukaan logam yang tidak terlindungi atau bahan karet yang tidak sesuai.
Tipe Valve Berdasarkan Fungsi Pipa
Katup berlapis NBR dapat disuplai dalam struktur katup yang berbeda. Katup kupu-kupu sering digunakan untuk penutup yang ringkas dan ukuran pipa yang lebih besar. Katup periksa digunakan untuk mencegah aliran balik. Katup bola memberikan penghentian cepat dan hambatan aliran yang lebih rendah pada aplikasi tertentu. Katup gerbang dapat digunakan jika diperlukan isolasi lubang penuh.
Penyegelan Lembut atau Perlindungan Tubuh Berjajar
Tergantung pada desain katup, NBR dapat berfungsi sebagai bahan penyegel lunak utama, lapisan bodi bagian dalam, atau keduanya. Struktur penyegelan harus ditinjau ulang sesuai dengan jenis katup dan kondisi servis.
Operasi Manual atau Otomatis
Katup dapat dilengkapi dengan pengoperasian manual, pengoperasian kotak roda gigi, aktuator pneumatik, atau aktuator listrik tergantung pada ukuran katup dan persyaratan sistem. Untuk sistem air industri otomatis, torsi aktuator, sinyal kontrol, dan lingkungan pemasangan harus diperiksa sebelum pemilihan.
Pilihan Bahan
| Bagian | Opsi Umum | Panduan Seleksi |
|---|---|---|
| Tubuh | Besi ulet, besi cor, baja tuang, baja karbon, baja tahan karat | Pilih berdasarkan tekanan, ukuran pipa, lingkungan pemasangan, dan risiko korosi. |
| Lapisan / Kursi | NBR/karet nitril | Digunakan ketika ketahanan terhadap minyak diperlukan dalam air limbah berminyak atau layanan air industri. |
| Cakram / Bola / Gerbang | Besi ulet berlapis, baja tahan karat, bagian berlapis karet, atau bahan khusus proyek | Bagian yang bergerak harus sesuai dengan kondisi korosi dan keausan. |
| Poros / Batang | Baja tahan karat, baja paduan, atau bahan yang ditentukan proyek | Harus sesuai dengan torsi, tingkat korosi, dan frekuensi pengoperasian. |
| Lapisan Luar | Lapisan epoksi, epoksi berikat fusi, atau lapisan anti korosi khusus | Berguna untuk sistem air industri yang lembab dan instalasi luar ruangan. |
| Operasi | Tuas, gearbox, aktuator pneumatik, aktuator listrik | Pilih sesuai dengan jenis katup, ukuran, torsi, dan kebutuhan otomatisasi. |
Spesifikasi Teknis
| Spesifikasi Barang | Opsi yang Tersedia |
|---|---|
| Jenis Produk | Katup berlapis NBR / katup berlapis karet nitril |
| Bentuk Katup | Katup kupu-kupu, katup periksa, katup gerbang, katup bola, atau katup berjajar khusus |
| Bahan Lapisan | NBR/karet nitril |
| Ukuran Nominal | Berbasis proyek; tersedia sesuai dengan jenis katup dan kebutuhan pipa |
| Peringkat Tekanan | PN10, PN16, Kelas 125, Kelas 150 atau kelas tekanan yang dibutuhkan proyek |
| Bahan Tubuh | Besi ulet, besi cor, baja tuang, baja karbon atau baja tahan karat |
| Jenis Koneksi | Sambungan wafer, lug, flensa, berulir, atau khusus proyek tergantung pada jenis katup |
| Jenis Operasi | Manual, gearbox, aktuator pneumatik atau aktuator listrik |
| Media yang Cocok | Air limbah berminyak, air proses industri, air pembuangan pompa, air pendingin dengan sisa minyak dan media yang mengandung minyak pilihan |
| Tidak Direkomendasikan Untuk | Pelarut yang kuat, bahan kimia pengoksidasi yang agresif, servis suhu tinggi di luar batas karet atau media yang tidak kompatibel dengan NBR |
| Pengujian | Uji cangkang, uji dudukan, pemeriksaan lapisan dan uji fungsional sesuai standar yang disepakati |
| Dokumentasi | Laporan uji tekanan, sertifikat material, laporan inspeksi, manual pengoperasian dan foto pengepakan |

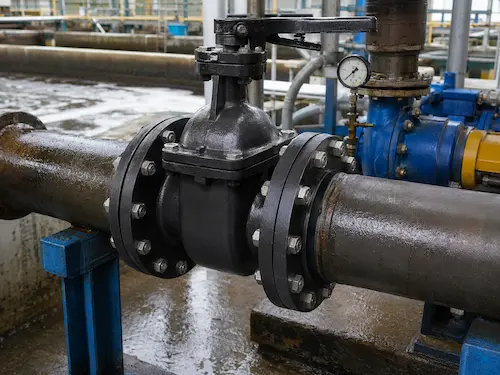

Aplikasi dalam Air Limbah Berminyak dan Air Industri
Katup berlapis NBR terutama digunakan di mana air industri mengandung minyak, lemak, residu proses, atau jejak hidrokarbon. Kondisi ini mungkin muncul di pabrik, sistem pengolahan air limbah, saluran pembuangan pompa, sistem air pendingin, drainase mesin, dan utilitas proses kimia tertentu.
Untuk pemilihan sistem yang lebih luas, Anda dapat meninjau kami solusi katup pengolahan air dan solusi katup pemrosesan kimia halaman.
- Jaringan pipa pengolahan air limbah berminyak
- Sistem air proses industri
- Saluran pembuangan pompa dengan air yang mengandung minyak
- Sistem air pendingin dengan risiko kontaminasi minyak
- Drainase mesin dan air utilitas tanaman
- Jaringan pipa sistem pemisahan minyak-air
- Layanan air yang mengandung hidrokarbon terpilih
- Jalur air limbah industri umum yang kompatibel dengan NBR
Kompatibilitas dan Keterbatasan Media
NBR sering dipilih karena ketahanannya terhadap minyak, namun bahan katup akhir harus didasarkan pada media sebenarnya. Air limbah berminyak dapat mengandung minyak, surfaktan, bahan kimia pembersih, padatan tersuspensi, asam, basa atau pelarut. Detail ini dapat mempengaruhi kinerja lapisan dan umur katup.
| Media / Layanan | Kesesuaian NBR | Catatan Penting |
|---|---|---|
| Air limbah berminyak | Umumnya cocok | Periksa jenis oli, konsentrasi, suhu, dan bahan kimia pembersih. |
| Air proses industri | Seringkali cocok | Pastikan apakah air mengandung minyak, bahan kimia, atau benda padat. |
| Pompa mengeluarkan air dengan sisa minyak | Seringkali cocok | Konfirmasikan kondisi tekanan, suhu dan aliran. |
| Mendinginkan air dengan risiko kontaminasi minyak | Cocok secara kondisional | Periksa aditif, suhu dan konsentrasi oli. |
| Air bersih tanpa minyak | Mungkin saja, tapi EPDM mungkin lebih umum | EPDM sering kali lebih disukai untuk layanan air standar dan air limbah. |
| Pelarut yang kuat | Umumnya tidak direkomendasikan | PTFE atau bahan pelapis lainnya mungkin diperlukan. |
| Bahan kimia pengoksidasi kuat | Umumnya tidak direkomendasikan | Tinjau kompatibilitas bahan kimia sebelum seleksi. |

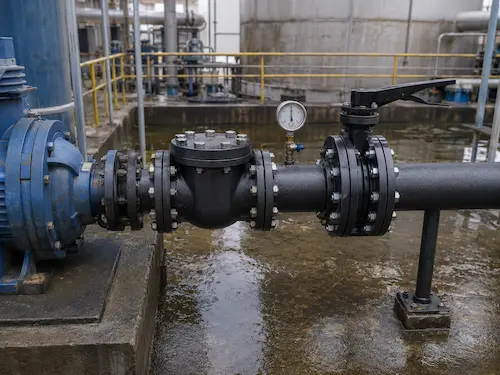

NBR vs EPDM vs Karet Alam vs Lapisan PTFE
Bahan pelapis yang berbeda digunakan untuk kondisi servis yang berbeda. Bahan yang tepat bergantung pada apakah tantangan utamanya adalah ketahanan minyak, kompatibilitas air, ketahanan abrasi, atau ketahanan kimia.
| Bahan Lapisan | Kekuatan Utama | Batasan Utama | Penggunaan Khas |
|---|---|---|---|
| NBR | Ketahanan minyak dan kesesuaian untuk air limbah berminyak tertentu | Tidak ideal untuk pelarut kuat, paparan ozon, atau beberapa bahan kimia agresif | Air limbah berminyak, air industri, pembuangan pompa dengan sisa minyak |
| EPDM | Baik untuk air, air limbah, ozon, dan layanan luar ruangan | Tidak cocok untuk minyak dan banyak hidrokarbon | Pengolahan air, air limbah, air pendingin |
| Karet Alam | Ketahanan abrasi yang baik pada layanan bubur basah tertentu | Ketahanan terhadap bahan kimia dan minyak terbatas | Bubur penambangan, tailing, air limbah abrasif |
| PTFE | Ketahanan kimia yang luas | Biaya lebih tinggi dan perilaku keausan berbeda dibandingkan lapisan karet | Layanan kimia korosif, asam, alkali dan pelarut |
Jika saluran pipa mengandung campuran bahan kimia, minyak atau media korosif, panduan bahan katup anti korosi dapat membantu Anda membandingkan sistem material katup yang berbeda.
Pemilihan Jenis Katup untuk Lapisan NBR
| Tipe Katup | Fungsi Khas | Kapan Digunakan |
|---|---|---|
| Katup Kupu-Kupu Berjajar NBR | Shutoff atau kontrol aliran umum | Berguna untuk jaringan pipa air industri yang lebih besar dan instalasi kompak. |
| Katup Periksa Berjajar NBR | Pencegahan arus balik | Digunakan pada jalur pelepasan pompa dan sistem aliran satu arah. |
| Katup Bola Berjajar NBR | Penutupan cepat | Digunakan jika hambatan aliran rendah dan isolasi yang andal diperlukan. |
| Katup Gerbang Berjajar NBR | Isolasi lubang penuh | Digunakan ketika sistem memerlukan penurunan tekanan rendah dalam posisi terbuka penuh. |
Untuk struktur produk berjajar terkait, Anda dapat membandingkan kami katup kupu-kupu berlapis karet dan katup bola berlapis karet halaman.

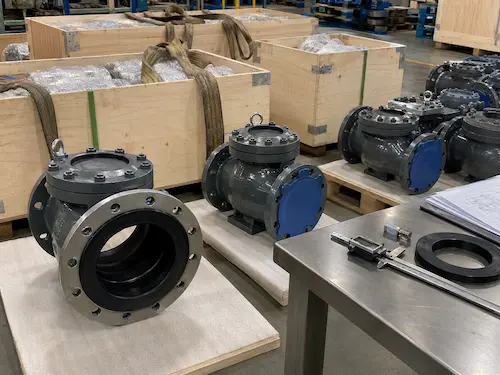

Inspeksi, Pengujian dan Pengepakan
Untuk katup berlapis NBR, inspeksi harus fokus pada kondisi lapisan, permukaan penyegelan, dimensi, pengoperasian dan kinerja pengujian. Karena lapisan merupakan bagian fungsional dari katup, maka lapisan tersebut harus dilindungi selama penanganan, pemasangan, dan pengangkutan.
| Barang Inspeksi | Tujuan |
|---|---|
| Inspeksi lapisan visual | Periksa permukaan lapisan NBR, kondisi ikatan, finishing tepi dan cacat yang terlihat. |
| Inspeksi dimensi | Konfirmasikan ukuran katup, pengeboran flensa, dimensi tatap muka, dan kompatibilitas pemasangan. |
| Tes operasi | Periksa kelancaran pembukaan dan penutupan tanpa gesekan abnormal atau torsi berlebihan. |
| Tes cangkang | Verifikasi integritas tekanan badan katup sesuai dengan standar yang disepakati. |
| Tes kursi | Periksa kinerja penyegelan dalam kondisi pengujian yang ditentukan. |
| Inspeksi pengepakan | .ts sebelum pengiriman. |
Pengepakan ekspor dapat mencakup penutup flensa pelindung, pembungkus tahan lembab, kotak kayu lapis, peti yang diperkuat, dan pemuatan dalam palet. Area berlapis karet tidak boleh tergores, tertekan, atau terkena bagian logam tajam selama pengangkutan.
Informasi untuk Dikonfirmasi Sebelum Memesan
- Jenis katup dan fungsi pipa
- Ukuran dan kuantitas katup
- Tekanan dan suhu kerja
- Jenis minyak dan konsentrasi minyak dalam air limbah
- Bahan kimia lain, bahan pembersih atau pelarut dalam medium
- Kandungan padatan atau ukuran partikel jika ada
- Standar flensa dan dimensi tatap muka
- Bahan bodi, bahan bagian internal, dan persyaratan lapisan NBR
- Persyaratan pengoperasian manual, pneumatik atau listrik
- Pengujian dokumen, metode pengepakan dan jadwal pengiriman
Pertanyaan Umum
1. Untuk apa katup berlapis NBR digunakan?
Katup berlapis NBR digunakan untuk air limbah berminyak, air proses industri, saluran pembuangan pompa, dan media yang mengandung minyak tertentu. Lapisan NBR membantu melindungi badan katup dan memberikan ketahanan oli yang lebih baik dibandingkan EPDM atau karet alam dalam kondisi servis yang sesuai.
2. Apakah NBR lebih baik dibandingkan EPDM untuk air limbah berminyak?
Ya, NBR biasanya merupakan pilihan yang lebih baik daripada EPDM jika medianya mengandung minyak, gemuk, atau hidrokarbon tertentu. EPDM umumnya digunakan untuk air dan air limbah, namun umumnya tidak direkomendasikan untuk media yang mengandung minyak.
3. Apakah katup berlapis NBR dapat digunakan untuk air bersih?
Katup berlapis NBR dapat digunakan di beberapa sistem air bersih, namun EPDM seringkali lebih umum untuk layanan air standar. NBR terutama dipilih ketika ketahanan terhadap minyak diperlukan atau ketika air mungkin mengandung kontaminasi minyak.
4. Media apa yang tidak boleh menggunakan lapisan NBR?
Lapisan NBR umumnya tidak direkomendasikan untuk pelarut kuat, bahan kimia pengoksidasi agresif, atau layanan suhu tinggi di luar batas karet. Jika air limbah mengandung bahan kimia campuran, komposisi media secara keseluruhan harus ditinjau sebelum pemilihan.
5. Informasi apa yang diperlukan untuk kutipan katup berjajar NBR?
Untuk kutipan, disarankan untuk memberikan jenis katup, ukuran, peringkat tekanan, suhu, kandungan minyak, komposisi kimia, standar flensa, bahan bodi, metode operasi, kuantitas dan dokumen pengujian yang diperlukan. Detail ini membantu memastikan apakah NBR sesuai dengan kondisi layanan sebenarnya.
