Ringkasan Singkat
Bahan katup untuk suhu ekstrim layanan harus dipilih berdasarkan kisaran suhu, kelas tekanan, kimia fluida, siklus termal, bahan dudukan dan desain pengepakan. Baja tahan karat, baja paduan rendah, perunggu, paduan nikel, dan titanium semuanya dapat digunakan, tetapi setiap bahan memecahkan masalah yang berbeda. RFQ teraman dimulai dengan suhu pengoperasian aktual, suhu desain minimum, peringkat tekanan, media, jenis katup, dan persyaratan kebocoran.
Bahan Katup untuk Suhu Ekstrim: Yang Perlu Dikonfirmasi Pembeli
Pemilihan katup suhu ekstrim bukan hanya soal memilih logam yang kuat. Sebuah katup mungkin memiliki bahan bodi yang sesuai tetapi masih gagal karena dudukan, batang, paking, atau kemasannya tidak tahan terhadap panas, penyusutan kriogenik, atau serangan kimia. Untuk proyek industri, pemilihan material harus mengikuti tingkat tekanan-suhu, kompatibilitas sedang, dan kinerja penutupan yang diperlukan.
Untuk peringkat tekanan-suhu dan aturan konstruksi, banyak spesifikasi katup yang dirujuk Persyaratan katup ASME B16.34. Untuk bagian tekanan stainless cor, pembeli juga dapat mengulas Persyaratan pengecoran tahan karat ASTM A351/A351M. Standar-standar ini tidak menggantikan rekayasa proyek, namun membantu menentukan spesifikasi pembelian yang lebih jelas.
Tabel Pilihan: Bodi, Trim, Jok, dan Pengepakan
| Daerah Katup | Risiko Suhu Tinggi | Risiko Kriogenik | Apa yang Harus Ditentukan di RFQ |
|---|---|---|---|
| Bodi dan kap mesin | Kehilangan kekuatan, oksidasi, kelelahan termal | Fraktur rapuh, kontraksi | Kelas material, kelas tekanan, suhu desain |
| Cakram, bola, gerbang atau sumbat | Galling, deformasi, kegagalan pelapisan | Perubahan izin, ketidakstabilan penyegelan | Bahan trim, permukaan keras, frekuensi pengoperasian |
| Kursi dan segel | Degradasi kursi lunak, kebocoran | Penyusutan kursi, hilangnya stres kontak | Kursi logam, batas PTFE, grafit, MENGINTIP atau bahan kursi lainnya |
| Pengepakan dan paking | Relaksasi, ekstrusi, kebocoran buronan | Kontraksi termal, perubahan beban baut | Grafit, PTFE, paking luka spiral, persyaratan emisi |
Pilihan Bahan Umum dan Kesesuaiannya

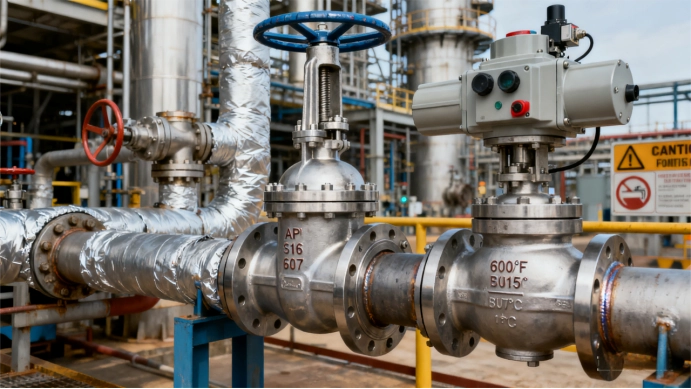

1. Stainless Steel untuk Panas, Pelayanan Bersih dan Keseimbangan Korosi
Baja tahan karat sering kali menjadi pilihan pertama ketika katup harus menahan panas sedang dan korosi pada saat yang bersamaan. CF8, CF8M, 304, dan 316 adalah opsi umum, namun keduanya tidak boleh dianggap dapat dipertukarkan. Klorida, konsentrasi asam dan suhu dapat mengubah risiko korosi dengan cepat. Untuk perbandingan nilai yang lebih dekat, lihat kami Panduan katup baja tahan karat 304 vs 316.
Baja tahan karat berfungsi dengan baik untuk banyak aplikasi uap, air panas, bahan kimia, dan makanan. Untuk layanan tekanan atau klorida yang parah, dupleks atau super dupleks mungkin lebih cocok daripada standar 304/316.
2. Baja Paduan Rendah dan Paduan untuk Panas dan Tekanan Tinggi
Baja paduan digunakan jika persyaratan utamanya adalah kekuatan pada suhu tinggi. Hal ini biasa terjadi pada pembangkit listrik, jalur kilang uap, dan layanan minyak termal. Pembeli harus memastikan tingkat ASTM yang tepat, perlakuan panas, kelas tekanan, dan apakah katup akan sering mengalami perputaran suhu.
Baja paduan mungkin masih memerlukan kelonggaran korosi atau trim yang sesuai jika medianya agresif. Jangan memilihnya hanya berdasarkan suhu maksimum; tekanan, siklus start-stop dan lingkungan eksternal juga penting.

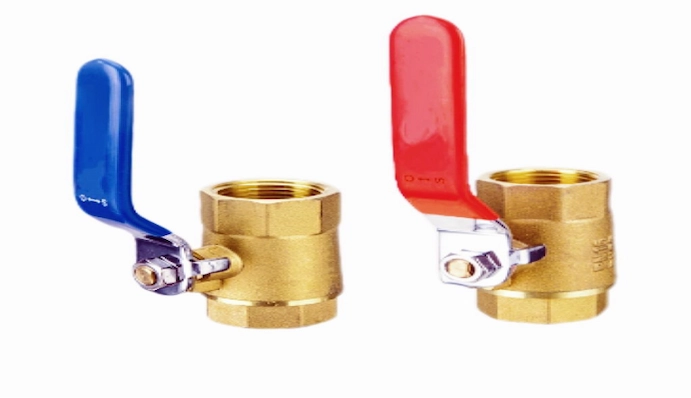

3. Perunggu untuk Layanan Suhu Rendah dan Kelautan Tertentu
Perunggu praktis untuk aplikasi suhu rendah, air laut, dan utilitas tertentu karena menawarkan kemampuan mesin yang baik dan ketahanan terhadap korosi di banyak layanan air. Ini bukan bahan kriogenik universal. Tingkat perunggu dan suhu desain yang tepat harus dikonfirmasi sebelum digunakan dalam sistem LNG, oksigen, atau suhu sangat rendah.
Untuk keputusan terkait kelautan, bandingkan media servis dan paparan korosi dengan kami katup perunggu untuk panduan insinyur kelautan.
4. Paduan Nikel untuk Suhu Korosi Plus
Paduan nikel seperti Monel, Hastelloy, dan Inconel dipilih jika baja tahan karat biasa tidak dapat menangani kombinasi korosi, panas, atau media khusus. Harganya lebih mahal, sehingga harus ditentukan hanya setelah konsentrasi cairan, suhu, padatan dan proses pembersihan diketahui.
Untuk media yang sangat korosif, keputusan material mungkin tergantung pada rentang kompatibilitas yang sempit. Kami Perbandingan katup Hastelloy vs titanium menjelaskan bagaimana memikirkan tradeoff itu.
5. Titanium untuk Tugas Korosif dan Sensitif Berat Tertentu
Titanium menawarkan ketahanan korosi yang sangat baik di banyak media pengoksidasi dan aplikasi air laut, namun ini bukan jawaban standar untuk setiap katup suhu tinggi. Itu harus diperiksa secara hati-hati terhadap pengurangan asam, risiko klorin kering, batas suhu dan kompatibilitas galvanis dengan pipa yang terhubung.
Untuk proyek yang berat, pemilihan titanium harus mencakup sertifikat material, PMI, pengujian tekanan, dan persyaratan dokumentasi sebelum pesanan pembelian dirilis.
Jangan Abaikan Kursi, Segel, dan Pengepakan
Banyak kegagalan yang disebabkan oleh material bodi sebenarnya disebabkan oleh jok, seal, atau packing. PTFE mungkin sangat baik untuk penyegelan bahan kimia yang bersih, namun memiliki batasan suhu. Grafit biasa digunakan untuk pengepakan dan gasket bersuhu tinggi, namun harus disesuaikan dengan persyaratan penyelesaian batang, perbautan, dan emisi. Katup dengan dudukan logam mungkin diperlukan untuk servis yang sangat panas, abrasif, atau tahan api.
Jika kinerja penyegelan adalah hal yang penting, tinjau kami panduan kinerja penyegelan katup sebelum menyelesaikan spesifikasi.
Pemeriksaan Material Katup Suhu Tinggi vs Kriogenik
| Jenis Layanan | Resiko Utama | Pertanyaan yang Lebih Baik untuk Ditanyakan |
|---|---|---|
| Uap dan minyak termal | Pengurangan kekuatan, kebocoran pengepakan, oksidasi | Berapa suhu kontinu dan suhu puncaknya? Apakah tempat duduk logam diperlukan? |
| LNG kriogenik atau gas cair | Fraktur rapuh, kontraksi, desain kap mesin | Berapa suhu desain minimum? Apakah diperlukan kap mesin yang diperpanjang? |
| Layanan panas kimia | Laju korosi meningkat seiring dengan peningkatan suhu | Berapa konsentrasi bahan kimia pada suhu operasi? |
| Siklus termal | Kelelahan, relaksasi paking, pergerakan kursi | Seberapa sering katup berputar antara kondisi dingin dan panas? |
Untuk proyek LNG dan suhu sangat rendah, struktur katup sama pentingnya dengan kualitas material. Lihat kami katup kriogenik untuk panduan pemilihan LNG.
Daftar Periksa RFQ untuk Katup Suhu Ekstrim
Untuk menerima penawaran praktis, kirimkan lebih dari sekadar ukuran katup dan nama material. Untuk bahan katup untuk suhu ekstrim layanan, sertakan detail berikut dalam pertanyaan:
- Nama cairan, konsentrasi, kandungan padatan dan media pembersih.
- Suhu desain normal, maksimum dan minimum.
- Kelas tekanan, standar sambungan dan ukuran pipa.
- Jenis katup, mode operasi dan frekuensi siklus.
- Kelas penutupan yang diwajibkan, persyaratan keselamatan kebakaran, atau persyaratan emisi.
- Bodi, trim, jok, paking, dan bahan pengepakan yang disukai.
- Sertifikat yang diperlukan seperti MTC, PMI, uji tekanan atau laporan inspeksi.
Untuk ekspektasi dokumentasi, kami sertifikat katup dan panduan dokumen kualitas dapat membantu Anda menyiapkan paket RFQ yang lebih jelas.
Kesimpulan
Pemilihan material yang tepat adalah material yang sesuai dengan kondisi servis lengkap, bukan material dengan angka suhu tertinggi pada datasheet. Baja tahan karat, baja paduan, perunggu, paduan nikel, dan titanium masing-masing memiliki rentang yang berguna, namun desain katup, trim, dudukan, dan pengepakan harus diperiksa bersama-sama. Bagikan data layanan Anda dengan Vcore Valve dan kami dapat membantu merekomendasikan paket material yang sesuai untuk penawaran.
Pertanyaan Umum
Bahan katup apa yang paling umum untuk layanan suhu ekstrem?
Pilihan umum termasuk baja tahan karat, baja paduan, perunggu, paduan nikel, dan titanium. Pilihan yang tepat bergantung pada suhu, tekanan, media, risiko korosi, dan persyaratan penyegelan.
Bisakah kursi PTFE digunakan pada katup suhu tinggi?
Kursi PTFE berguna dalam banyak layanan kimia, namun memiliki batasan suhu. Untuk suhu yang lebih tinggi, mungkin diperlukan grafit, PEEK, dudukan logam, atau struktur penyegelan khusus.
Mengapa katup kriogenik memerlukan pemeriksaan material khusus?
Layanan kriogenik dapat menyebabkan kontraksi, kerapuhan, dan perubahan penyegelan. Katup mungkin memerlukan bahan yang kompatibel, desain kap yang diperluas, dan pengujian suhu rendah.
Standar manakah yang berguna untuk penilaian suhu-tekanan katup?
ASME B16.34 umumnya direferensikan untuk peringkat tekanan-suhu dan persyaratan konstruksi untuk banyak katup industri.
