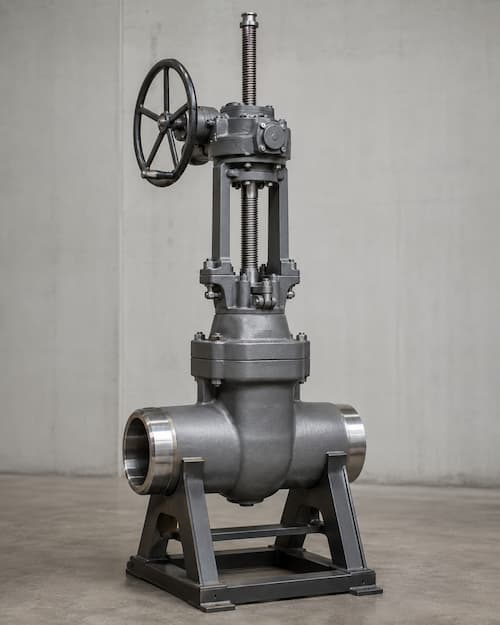

שסתומי בידוד קיטור ראשיים בתחנות כוח צריכים להיבחר מתוך חובת הבידוד בפועל, לחץ וטמפרטורה של קיטור, מחזוריות תרמית, התנהגות הכיבוי הנדרשת, חיבור לקו, לחץ הפרש הפעלה, תדירות פעולת השסתומים וכל דרישת סגירה אוטומטית שצוינה. שסתומי שער נחשבים בדרך כלל לבידוד שקע מלא מכיוון שהם מספקים התנגדות זרימה נמוכה במצב פתוח לחלוטין, אך התכנון הסופי עשוי להשתמש במבנה של אטם לחץ או בורג, סגירת טריז גמיש או מקבילי, קצוות ריתוכים או אוגנים, ותפעול ידני, מכוון או מופעל בהתאם לפרויקט. בידוד קיטור ראשי אינו חובת מצערת, ואין להחליף שסתום בקרה בשסתום בידוד פשוט משום ששניהם מטפלים בקיטור.
Power & Steam · מפת בחירת קו קיטור ראשי
בחירת שסתום בידוד קיטור ראשי עבור תחנות כוח
בידוד קיטור ראשי הוא חובת כיבוי באנרגיה גבוהה. השאלה ההנדסית היא לא רק "איזה שסתום שער יכול להתמודד עם הלחץ?" אך האם השסתום המלא, עיצוב הסגירה, מפרק מכסה המנוע, חיבור הקצה, המפעיל והסדרת הצנרת יכולים לבודד את קו הקיטור בצורה מהימנה לאורך אתחול, פעולה רגילה, כיבוי ותנאי חולף אמינים.
מפת בחירת קו הקיטור הראשי
אטם לחץ או מכסה מנוע מוברג
טריז גמיש או מגלשה מקבילה
ריתוך קת או אוגן
ידני, גיר או מפעיל
1. הגדר את חובת הבידוד לפני בחירת השסתום
בידוד תהליך רגיל
השסתום משמש לבידוד דוד, ראש או קטע קיטור במורד הזרם לצורך הפעלה, כיבוי, תחזוקה או הפרדת ציוד. הפרויקט צריך להגדיר את לחץ ההפרש המקסימלי שבו ייתכן שיהיה צורך לפתוח או לסגור את השסתום.
בידוד מגן או אוטומטי
אם השסתום זוכה כחלק מתפקוד יציאה אוטומטית או בידוד מגן, על הרוכש להגדיר את לוגיקת ההפעלה הנדרשת, זמן סגירה, התנהגות כשל, מקור כוח, מכשור וסיווג בטיחות ישים. אין להסיק דרישות אלו מהמילים "שסתום בידוד קיטור ראשי" בלבד.
הערת היקף: מאמר זה מתייחס לבידוד קיטור ראשי תרמי, מחזור משולב ותעשייתי תעשייתי. יישומי MSIV בדרגת בטיחות גרעינית יכולים לכלול דרישות קוד, הסמכה ובדיקות נוספות ויש להתייחס אליהם תחת המפרט הגרעיני הספציפי לפרויקט.
2. מדוע שסתומי שער נחשבים לרוב לבידוד קיטור ראשי
שסתום שער מספק נתיב זרימה ישר יחסית כשהוא פתוח במלואו ומיועד ביסודו לבידוד הפעלה/כיבוי ולא לחנק רציף. זה הופך אותו למועמד הגיוני לקו קיטור ראשי שבו אובדן לחץ נמוך במצב פתוח ובידוד חיובי חשובים.
השתמש בשסתום השער פתוח או סגור לחלוטין.
אין להתייחס לשסתום שער בידוד ראשי בקיטור כשסתום בקרה. הפעלת שער למצערת מתמשכת עלולה לחשוף את השער והמושבים לאדים במהירות גבוהה, רטט ושחיקה מקומית.
אל תבחר לפי גודל קו בלבד.
גודל צינור הקיטור הנומינלי הוא רק קלט אחד. דירוג הלחץ-טמפרטורת, הקדח הנדרש, גיאומטריית השסתום, חיבור הקצה, עיצוב הסגירה, כוח המפעיל ותקן הפרויקט נשארים חלק מהבחירה.
3. אטם לחץ או מכסה מנוע מוברג?
בחירת מכסה המנוע צריכה לעקוב אחר מעטפת עיצוב הפרויקט במקום סף לחץ בודד. בניית אטם בלחץ נמצאת בשימוש נרחב ביישומי כוח בלחץ גבוה ובטמפרטורות גבוהות מכיוון שמפרק גוף אל מכסה המנוע משתמש בלחץ פנימי כדי להגביר את העמסת האטם. עיצובי מכסה מנוע מוברגים נשארים תקפים בשירותי קיטור רבים כאשר העיצוב הנבחר, דירוג הלחץ-טמפרטורת ומפרט הפרויקט מאפשרים זאת.
| שאלת בחירה | כיוון הנדסי |
|---|---|
| קיטור ראשי HP/HT בעל אנרגיה גבוהה? | מכסה מנוע אוטם לחץ ראוי לביקורת ספציפית בגלל מפרק גוף-מכסה מנוע קומפקטי בעזרת לחץ. |
| לחץ מתון בתוך עיצוב מאושר עם ברגים? | מכסה מנוע מוברג עשוי להישאר מתאים כאשר דירוג הלחץ-טמפרטורת ודרישות הפרויקט מתקיימים. |
| מעברי חום תכופים? | סקור את התנהגות מפרקי מכסה המנוע, מערכת האטמים, טעינה חיה אם מוצעת, והנחיות לתחזוקה של היצרן. |
| תקן המפעל כבר מציין את בניית מכסה המנוע? | פעל לפי מפרט הפרויקט המאושר, אלא אם כן תתקבל סטייה מהונדסת. |
לפרטי הבנייה והבחירה ברמת המוצר, ראה את שסתום שער איטום לחץ עמוד במקום לחזור על מנגנון איטום הלחץ כאן.
4. טריז גמיש או מגלשה מקבילה?
אפשרות א
טריז גמיש
טריז גמיש מופעל מומנט בין מושבים משופעים. גיאומטריית הטריז נועדה להכיל עיוות מסוים במושב ותנועה תרמית תוך שמירה על כיבוי.
סקירה: סיכון קשירה תרמית, התנהגות של סגירה חמה/התקררות, כיסוי מושב וטריז, מומנט נדרש, עומס גזע וגודל מפעיל.
אפשרות ב'
מגלשה מקבילה
עיצוב שקף מקביל משתמש באלמנטים של סגירה מקבילה ולא בפעולת טריז. לחץ המערכת תורם לאיטום המושב במורד הזרם, והעיצוב יכול להפחית את הרגישות לקשירה תרמית בשירות בטמפרטורה גבוהה.
סקירה: התנהגות כיבוי בלחץ דיפרנציאלי נמוך, בלאי דיסק ומושב, ניהול לחץ חלל, סידור מעקפים/שוויון וכוח המפעיל.
אין מנצח אוניברסלי. חובת הפרויקט, מעברי טמפרטורה, התנהגות הכיבוי הנדרשת, פילוסופיית התחזוקה ותכנון היצרן המאושר צריכים להחליט על סוג הסגירה.
5. קצוות ריתוך תחת או אוגן?
קצוות ריתוך תחת
קצוות ריתוך קת נחשבים בדרך כלל בצנרת קיטור באנרגיה גבוהה מכיוון שהם מסירים מפרק אוגן קו גדול ויוצרים גבול לחץ מרותך מתמשך. השימוש בהם דורש הליך ריתוך נכון, חומרי צינור ושסתומים תואמים, טיפול בחום במידת האפשר, NDE ומספיק שטח התקנה לייצור בשטח.
קצוות מאוגנים
חיבורי אוגן יכולים לפשט את ההסרה או ההחלפה, אך האוגן, האטם ומערכת ההברגה הופכים לעוד גבול לחץ בטמפרטורה גבוהה שחייב לעמוד בדירוג הלחץ-טמפרטורת הלחץ ובמפרט הצנרת בפועל.
אל תציין שכל שסתום בידוד קיטור ראשי חייב להיות מרותך בקת. מחלקת צנרת הפרויקט ופילוסופיית תחזוקת המפעל קובעות את הקשר.
6. בחירת חומר: השתמש במעטפת הלחץ-טמפרטורה בפועל
טמפרטורת הקיטור הראשית יכולה למקם את השסתום במשטרים של חומרים שבהם חוזק בטמפרטורה גבוהה, התנהגות זחילה, התפשטות תרמית, תאימות ריתוך וביצועי מושב לטווח ארוך חשובים. פלדת פחמן, פלדות מסגסוגת כרום-מוליבדן וציוני סגסוגת בטמפרטורה גבוהה יותר עשויים להופיע כולם בפרויקטי חשמל, אך למאמר או לספק אסור להקצות דרגת גוף אוניברסלית ללא תנאי הפרויקט בפועל.
| גוף / מכסה מנוע | אשר את דירוג לחץ-טמפרטורת, חוזק בטמפרטורה גבוהה, מפרט יציקה או חישול ותאימות חומרי צנרת. |
| שער / דיסקים ומושבים | סקור את הכיסוי הקשיח, עמידות בפני שחיקה, התפרצות, קשיות חמה ותאימות עם רכיבה תרמית. |
| גבעול | בדוק חוזק, עמידות בפני קורוזיה, סכנת התפרצות, עיצוב חוט/אגוז גזע ועומס הפעלה. |
| אריזה/אטם | בחר עבור מבנה השסתומים, הטמפרטורה המקסימלית, דרישת הפליטה ופילוסופיית התחזוקה. |
למסגרת הרחבה יותר של לחץ-טמפרטורה וחומר, השתמש ב- מדריך לדירוג לחץ-טמפרטורת שסתום ו מדריך שסתומים בלחץ גבוה בטמפרטורה גבוהה.
7. כריכה תרמית, נעילת לחץ ולחץ יתר של חלל
שסתומי שער בטמפרטורה גבוהה עלולים לחוות מספר בעיות תפעול שלעתים קרובות מקובצות באופן שגוי יחד. השסתום ומערכת הצנרת צריכים לסקור כל מנגנון בנפרד.
אין להוסיף קו עוקף או איזון לפי הרגל. הכיוון, סידור השסתומים ונוהל הפעולה שלו חייבים להתאים לתכנון השער בפועל וליחסי לחץ המערכת.
8. בחר את המפעיל ממקרה ההפעלה הדרוש ביותר
על המפעיל להתגבר על עומס הגזע או המומנט הנדרש של השסתום תחת לחץ הפרש הפתיחה והסגירה שצוין, חיכוך האריזה, עומס הישיבה וכל דרישה דינמית. המפעיל לא נבחר מגודל השסתום בלבד.
| מפעיל | סיבה אופיינית לשקול | בדיקת פרויקט |
|---|---|---|
| גלגל יד | שסתומים קטנים יותר או המופעלים לעתים רחוקות שבהם כוח ידני נשאר מעשי. | כוח משיכה / הפעלה מקסימלי של השפה, גישה ולחץ דיפרנציאל פתיחה. |
| מפעיל ציוד | שסתומים גדולים יותר שבהם נדרש יתרון מכני אך אין צורך בהפעלה מונעת. | יחס העברה, עומס גזע, סיבובים, גישה ותחזוקה. |
| מפעיל חשמלי | הפעלה מרחוק, רצף או בידוד אוטומטי כאשר מוגדרת הפעלה חשמלית. | דחף/מומנט, מחזור עבודה, כוח, בקרות, מתגי מגבלה/מומנט וזמן סגירה נדרש. |
| מפעיל פניאומטי / הידראולי | בידוד מהיר או מגן ספציפי לפרויקט כאשר פילוסופיית הצמחים דורשת זאת. | אספקה זמינה, פעולת כשל, אנרגיה מאוחסנת, פרופיל סגירה ועומס שסתום דינמי. |
9. נתוני RFQ של שסתום בידוד ראשי בקיטור
להצעת מחיר, המידע בעל הערך הגבוה המינימלי הוא: גודל, לחץ עיצובי, טמפרטורת עיצוב, דרישת חומר, חיבור קצה, דרגת לחץ/תקן ודרישת מפעיל. אם השסתום חייב להיפתח או להיסגר כנגד לחץ דיפרנציאלי מוגדר או לעמוד בזמן סגירה אוטומטית, ספק גם את התנאים הללו.
10. בדיקה, בדיקה ותיעוד
מפרט הרכישה צריך להגדיר את תקן השסתום הרלוונטי, תקן בדיקת הלחץ, תיעוד החומר, NDE, בדיקת מפעיל וכל דרישות בדיקה ספציפיות לפרויקט. ASME B16.34 מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות/סובלנות, בדיקה לא הרסנית, בדיקה וסימון עבור מבני שסתומים ישימים, אך מפרט הרכישה המלא עשוי לכלול תקנים נוספים ודרישות EPC.
| אימות | מטרה |
|---|---|
| תיעוד חומרי | אשר את החומרים המכילים לחץ, חיתוך והברגה שצוינו במידת הצורך. |
| בדיקת מימד | ודא הכנת קצה, פנים אל פנים / קצה לקצה, סידור גבעול/עול ומידות שרטוט מאושרות. |
| בדיקת מעטפת / גבול לחץ | ודא תקינות המכילה לחץ לנוהל הבדיקה הרלוונטי. |
| בדיקת נזילת מושב | ודא את ביצועי הכיבוי בהתאם לתקן השסתום/בדיקה שצוין. |
| בדיקת תפקוד מפעיל | בדוק מהלך מלא, מגבלות, הגדרות מומנט/דחף ותפקוד אוטומטי כאשר הם כלולים בהיקף האספקה. |
| הגנה סופית | הגן על קצוות ריתוך קת או על פני האוגן, הגבעול, אזור המושב, המפעיל והאביזרים במהלך המשלוח והאחסון. |
רשימת בחירת שסתום בידוד קיטור ראשי
- הגדר אם השסתום הוא בידוד רגיל, בידוד תחזוקה או התקן בידוד אוטומטי מגן.
- אשר את ההפעלה ותכנון לחץ וטמפרטורה.
- אשר את דרישת הבידוד של פתיחה מלאה/סגירה מלאה וכל קריטריון דליפת מושב.
- בחר את עיצוב שסתום השער והתקן הרלוונטי.
- הערכת מבנה אטם לחץ לעומת מבנה מכסה מנוע מוברג.
- הערך סגירה של טריז גמיש לעומת סגירה מקבילה.
- אשר קצוות ריתוך קת או אוגן ממחלקת הצנרת.
- בדוק תרחישי כריכה תרמית, נעילת לחץ ותרחישי לחץ יתר בחלל.
- גודל את גלגל היד, תיבת ההילוכים או המפעיל עבור לחץ ההפרש ההפעלה הגרוע ביותר הנדרש.
- הגדר בדיקות לחץ, רישומי חומרים, NDE ותיעוד פרויקט לפני הרכישה.
משאבים טכניים קשורים
הפניות טכניות
שאלות נפוצות
איזה שסתום משמש בדרך כלל לבידוד קיטור ראשי?
שסתומי שער נחשבים בדרך כלל מכיוון שהם מיועדים לבידוד פתיחה מלאה/סגירה מלאה ומספקים נתיב זרימה ישר יחסית כאשר הם פתוחים. תכנון השסתום הסופי עדיין תלוי בלחץ, טמפרטורה, דרישת כיבוי, רכיבה תרמית, חיבור, מפעיל ומפרט הפרויקט.
האם שסתום בידוד קיטור ראשי צריך תמיד מכסה אטם בלחץ?
לא. בניית אטם בלחץ נמצאת בשימוש נרחב ביישומי חשמל בלחץ גבוה ובטמפרטורות גבוהות, אך יש לבחור את בניית מכסה המנוע מתוך מעטפת הלחץ-טמפרטורת הלחץ בפועל ומפרט הפרויקט ולא מתוך שם השירות בלבד.
האם שסתום שער עם החלקה מקבילית עדיף על שסתום שער גמיש לקיטור ראשי?
לא אוניברסלית. עיצובי שקופיות מקבילים מפחיתים חששות הקשורים לכריכה תרמית, בעוד שעיצובי טריז גמישים יכולים להכיל עיוות מסוים במושב ולספק מנגנון כיבוי שונה. הבחירה הנכונה תלויה בחובת הקיטור הספציפית ובתכנון השסתום המאושר.
האם שסתום בידוד קיטור ראשי צריך להשתמש בקצוות ריתוך קת?
קצוות ריתוך קת נפוצים בצנרת קיטור באנרגיה גבוהה מכיוון שהם מבטלים חיבור אוגן גדול בקו, אך הם אינם חובה עבור כל פרויקט. מעמד הצנרת, עיצוב השסתומים, דרישות הריתוך ופילוסופיית התחזוקה צריכים לקבוע את החיבור.
האם ניתן להשתמש בשסתום שער קיטור ראשי למצערת?
שסתומי שער נועדו בדרך כלל לבידוד. מצערת מתמשכת עלולה לחשוף את השער והמושבים לקיטור במהירות גבוהה ולבלאי מקומי. יש להעריך גלובוס או שסתום בקרה עבור חובות ויסות.
איזה מידע דרוש כדי לצטט שסתום בידוד קיטור ראשי?
לכל הפחות, ספק גודל שסתום, לחץ עיצובי, טמפרטורת עיצוב, דרישת חומרי גוף, דרגת לחץ או תקן עיצוב, חיבור קצה ודרישת מפעיל. ספק גם לחץ הפרש הפעלה מרבי וזמן סגירה נדרש אם אלה משפיעים על הפעולה או על גודל המפעיל.
האם כל שסתום בידוד קיטור ראשי הוא MSIV גרעיני?
לא. ניתן להשתמש במונח נרחב עבור חובות בידוד קיטור עיקריות, אך ליישומי MSIV בדרגת בטיחות גרעינית יכולים להיות דרישות קוד, הסמכה, בדיקות ובטיחות נוספות. דרישות אלה חייבות להגיע מהמפרט הגרעיני הספציפי לפרויקט.
