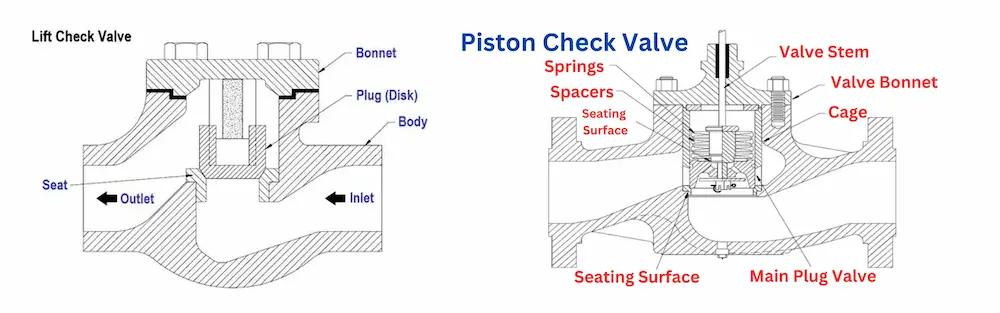

リフトチェックバルブとピストンチェックバルブ: 構造、圧力、用途の比較

リフトチェックバルブとピストンチェックバルブ 逆流防止、圧力性能、シールの信頼性、取り付け方向、流れの安定性が重要となる産業用パイプラインでは、選択が重要です。どちらのバルブも自動逆止弁ですが、内部構造や用途適合性は同一ではありません。

リフトチェックバルブは、順方向の流れが十分に強い場合にシートから垂直に離れる方向に動くディスクを使用します。ピストンチェックバルブは、ガイド内で移動するピストン形状の閉鎖要素を使用します。このガイド付き動作により、特定の高圧または高温のサービスでの安定性が向上しますが、清浄な媒体と適切な流れ条件も必要になります。

産業用の購入者にとって、正しい選択は、圧力、温度、媒体の清浄度、流速、設置方向、圧力降下、シーリング要件、メンテナンスへのアクセス、およびプロジェクトの標準によって異なります。逆止弁のタイプと選択ロジックのより広範な概要については、次のメイン ガイドをお読みください。 工業用逆止弁.

リフトチェックバルブとは何ですか?

A リフトチェックバルブ 順流時にディスクがシートから浮き上がり、逆流を防止する逆止弁です。媒体が正しい方向に流れると、ディスクが上方に移動して流れが通過します。流れが停止または逆転すると、ディスクがシートに戻り、逆流を遮断します。

リフト逆止弁は、清浄な液体、ガス、蒸気、および高圧の産業用途で一般的に使用されます。良好な密閉性とコンパクトな内部動作が必要な場合によく選択されます。ただし、通常、ディスクを適切に持ち上げるために十分な流速が必要であり、メーカーの推奨する方向に従って取り付ける必要があります。

コンパクトな産業用逆流防止のために、購入者は、 ウエハリフト式逆止弁。高圧サービスの場合、 リフトおよび垂直リフトチェックバルブ 圧力、温度、設置条件によっては考慮される場合があります。

リフトチェックバルブの主な特長

• 順方向の流れの下でディスクがシートから垂直に持ち上げられます
• コンパクトな内部ムーブメント
• クリーンな液体、ガス、および特定の蒸気サービスに適しています
• 正しく選択すると、信頼性の高い着座を提供できます
• 高圧または高温のパイプラインでよく使用されます。
• 完全に開くには適切な流速が必要です
• 特別に設計されていない限り、汚れた媒体、スラリー、または重い固体には理想的ではありません

ピストンチェックバルブとは何ですか?

A ピストンチェックバルブ は、バルブ本体内でガイドされるピストン状の閉鎖要素を使用する逆止弁です。順方向の流れが十分になると、ピストンがシートから持ち上げられます。流量が減少または逆流すると、ピストンがシートに戻り、逆流を防ぎます。

ピストンチェックバルブの主な特徴は、ガイド付きの閉鎖動作です。単純なリフト ディスクと比較して、ピストン構造は、選択された高圧、高温、蒸気、ガス、およびクリーンな流体システムにおいて、より制御された動きを提供できます。ただし、ピストンはガイド内で移動するため、バルブは汚れ、水垢、粘着性媒体、浮遊物質に対してより敏感です。

ピストンチェックバルブの主な特長

• バルブ本体内に案内されるピストン型の閉鎖要素
• メディアがきれいな場合の安定したガイド付き動作
• 厳選された高圧および高温用途に最適
• 蒸気、ガス、オイル、クリーンプロセス流体システムで一般的
• 適切に加工およびメンテナンスされている場合、良好な着座性能が得られます
• 多くのオープンディスク設計よりも汚れ、スケール、堆積物の影響を受けやすい
• 材質とクリアランスの慎重な選択が必要

リフトチェックバルブとピストンチェックバルブ：コア差表

リフトチェックバルブの仕組み

リフトチェックバルブは圧力差によって作動します。前方の流れの圧力がディスクの重量やバネ力よりも大きい場合、ディスクはシートから持ち上げられます。媒体はバルブ本体を通過します。順方向の流れが弱まる、停止する、または逆流すると、ディスクがシートに戻り、逆流を防ぎます。

このシンプルな動作により、クリーンサービスにおける確実な逆流防止を実現します。ただし、流速が低すぎるとディスクが完全に持ち上げられない場合があります。ディスクが部分的に持ち上げられると、騒音、振動、圧力損失、シートの摩耗が発生する可能性があります。

多くの場合、リフト逆止弁はスイング逆止弁よりも流速の影響を受けやすくなります。ご注文前に最小流量、圧力損失、取付方向をご確認ください。

ピストンチェックバルブの仕組み

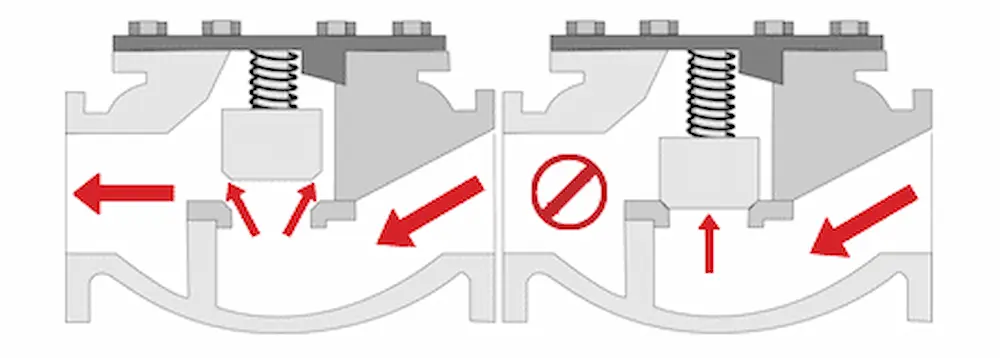

ピストン逆止め弁も同様の逆止め原理で動作しますが、閉鎖要素はピストンの形をしており、弁本体またはガイド構造によってガイドされます。順方向の流れによりピストンがシートから持ち上げられます。流れが減少または逆転すると、ピストンはシートに戻ります。

ガイド付きピストンの動きは、閉鎖要素とシートの間の位置合わせを維持するのに役立ちます。これは、安定した着座と制御された動作が重要な、特定の高圧または高温の用途に役立ちます。

ただし、ガイドのクリアランスはきれいで自由に動く状態を維持する必要があります。媒体に錆、スケール、固形物、結晶化した化学物質、粘着性の堆積物、またはひどい汚れが含まれている場合、ピストンが固着したり、動きが遅くなることがあります。液漏れや閉まり遅れ、作動不良の原因となります。

圧力と温度の性能

リフト逆止弁とピストン逆止弁はどちらも圧力サービスで一般的に使用されますが、実際の圧力と温度の適合性は、ボディの材質、圧力クラス、シートの設計、トリムの材質、ガスケットの材質、および適用されるバルブ規格によって異なります。

ピストン逆止弁は、特に高圧蒸気、ガス、石油、またはクリーン産業サービスなど、ガイド付き閉鎖動作が好まれるシステムでよく選択されます。リフト逆止弁は、設計、材料、設置が適切であれば、高圧パイプラインでも使用できます。

購入者は名前だけで選んではいけません。 「リフト逆止弁」または「ピストン逆止弁」と呼ばれるバルブは、さまざまな材質、圧力クラス、端接続、および内部設計で提供される場合があります。データシート、図面、圧力定格、試験規格、および材料証明書を必ずご確認ください。

圧力損失と流れ抵抗

一部のスイング逆止弁と比較して、リフトおよびピストン逆止弁は、流路の方向が変わるか、より制限された内部領域を通過するため、より高い圧力降下が発生する可能性があります。実際の圧力降下は、バルブのサイズ、本体のパターン、ディスクまたはピストンの形状、流速、および閉鎖要素が完全に開いているかどうかによって異なります。

流量が低すぎると、ディスクまたはピストンが完全に持ち上げられない可能性があります。圧力損失が増大し、振動や騒音の原因となります。ポンプ システムの場合、過度の圧力降下により効率が低下する可能性があります。ガスおよび蒸気システムの場合、流量制限がプロセスのパフォーマンスに影響を与える可能性があります。

いずれかのバルブを選択する前に、購入者は通常、最小、最大の流量を提供する必要があります。サプライヤーは、バルブが完全に開き、安定して動作するかどうかを確認できます。

設置方向

リフトチェックバルブ、ピストンチェックバルブとも取り付け方向は非常に重要です。一部の設計は水平パイプラインを対象としています。垂直上昇流で使用される場合もあります。垂直下向きの流れは通常より困難であるため、慎重に確認する必要があります。

リフトチェックバルブは、シートに対するディスクの適切な動きに依存します。正しく取り付けられていないと、ディスクが正常に戻らなかったり、完全に開かなくなったりすることがあります。ピストンチェックバルブには、ピストンがガイド内で自由に移動できるように正しい向きも必要です。

一般的な逆止弁の取り付けガイドについては、次のガイドをお読みください。 逆止弁を垂直に設置できるかどうか.

シール性能

シール性能は、シートの設計、加工品質、クロージャーの位置合わせ、材質、圧力差、媒体の状態によって異なります。リフトチェックバルブは、ディスクとシートが適切に加工され、媒体がきれいな場合に良好なシールを提供できます。

ピストンチェックバルブは、ピストンがガイドされるため、安定した着座を実現することもできます。ただし、ガイドやシート部分にゴミや堆積物が入り込むと、漏れや固着が発生する可能性があります。ピストンチェックバルブの信頼性の高い動作には、清浄な媒体が特に重要です。

シート素材のオプション

• 高温および過酷な使用に耐える金属製シート
• 耐食性と耐久性を備えたステンレス鋼シート
• 選択された耐薬品性とより密閉性の高い PTFE シート
• 選択された水またはユーティリティ用途向けの EPDM または NBR ソフトシート
• 高摩耗または高温用途向けの硬化シート

アプリケーションの比較

素材とトリムの選択

リフトおよびピストンチェックバルブは厳しい圧力または温度条件で動作することが多いため、材料の選択は重要です。購入者はボディ材質だけでなく、ディスク、ピストン、ガイド、シート、ガスケット、スプリング（ある場合）、ボルト類の材質も確認する必要があります。

よくある選択の間違い

間違い 1: ピストンチェックバルブをレビューせずに汚れた媒体で使用する

ピストンチェックバルブはガイド内で自由に動く必要があります。汚れた媒体、錆、スケール、スラリー、または粘着性の液体により、ピストンが固着したり、閉まりが遅くなる場合があります。

間違い 2: 最小流量を無視する

リフトおよびピストン逆止弁には、閉鎖要素を完全に持ち上げるために十分な順方向の流れが必要です。流量が低いと、びびり、振動、圧力損失、シートの摩耗が発生する可能性があります。

間違い 3: 垂直設置が常に許容されると想定する

バルブの設計により取り付け方向を確認する必要があります。向きを間違えると正しく開閉できなくなる場合があります。

間違い 4: 圧力クラスのみで選択する

圧力クラスは重要ですが、それだけでは十分ではありません。媒体、温度、流速、シートの材質、トリムデザイン、設置方向も重要です。

間違い 5: 圧力損失を無視する

リフトおよびピストン逆止弁は、他の一部の逆止弁タイプよりも高い流れ抵抗を引き起こす可能性があります。購入者は選択する前に圧力降下を確認する必要があります。

間違い 6: メンテナンス アクセスを無視する

ピストンおよびリフト逆止弁では、ディスク、ピストン、ガイド、シート、およびガスケットの表面の検査が必要な場合があります。インストール前にメンテナンス アクセスを計画する必要があります。

リフトチェックバルブとピストンチェックバルブの選択方法

見積前に購入者が提供すべき情報

• バルブサイズとパイプラインサイズ
• 必要なバルブ タイプ: リフト チェック バルブ、垂直リフト チェック バルブ、またはピストン チェック バルブ
• 媒体名と清浄度の状態
• 培地に固体、スケール、または粘着性の堆積物が含まれているかどうか
• 使用圧力と設計圧力
• 使用温度と最高温度
• 通常、最小、最大流量
• 設置方向：水平、垂直上向き、垂直下向き
• 接続タイプ: フランジ、溶接、ネジ、またはウェハー
• ボディ材質とトリム材質の要件
• シートの材質と漏れの要件
• 圧力降下または Cv 要件 (利用可能な場合)
• 必要な試験規格、図面、データシート、証明書、および文書

関連チェックバルブガイド

逆止弁の選択と取り付けの詳細については、次の関連ガイドが役立ちます。

• 工業用逆止弁：種類、用途、選定ガイド — 逆止弁の種類、逆流防止、材質、選択ロジックに関するメインガイド。
• ウェーハチェックバルブとフランジ付きチェックバルブ — 接続スタイル、面間長さ、設置スペース、メンテナンスのアクセスを比較します。
• 逆止弁は垂直に設置できますか? — 垂直設置、流れ方向、バルブタイプの適合性について説明します。
• チェックバルブの製品範囲 — リフト、垂直リフト、スイング、スプリング、ウェーハ、デュアル プレート、ノズル、およびその他の工業用チェック バルブ オプションを比較します。

産業用バイヤー向けの最終推奨事項

リフト逆止弁は、通常、ディスクの垂直移動と確実な着座が必要とされる、清浄な流体、ガス、蒸気、および一部の高圧パイプラインに適しています。流れの状態が安定しており、取り付け方向が正しい場合に実用的な選択肢となります。

通常、ピストンチェックバルブは、特に特定の高圧、高温、蒸気、ガス、油、およびクリーンなプロセス流体システムにおいて、ガイド付き閉鎖動作が重要な場合に選択されます。ただし、ピストンが固着したり磨耗したりする可能性があるため、汚れ、ベタつき、スケール、またはスラリーの多いサービスでは安易に使用しないでください。

蒸気、ガス、石油、清浄な液体、高圧パイプライン、発電所、化学ユーティリティ システム、または産業プロセス サービス用のリフト逆止弁とピストン逆止弁のどちらを選択するかについてサポートが必要な場合は、 Vコアバルブ では、お客様の作業条件を確認し、適切な逆止弁構成を推奨します。購入者は、当社のサイトで利用可能なオプションを比較することもできます。 逆止弁のカテゴリー.

産業用調達の場合、重要な質問は「リフトかピストンか?」だけではありません。より良い質問は、「この正確な圧力、温度、媒体、および流量条件下で完全に開き、確実に閉じ、適切に密閉し、固着を回避できる逆止弁構造はどれですか?」です。

よくある質問

1. リフトチェックバルブとピストンチェックバルブの違いは何ですか?

リフトチェックバルブは、順方向の流れの下でシートからリフトするディスクを使用します。ピストン逆止弁は、より制御された動きを実現するために、バルブ本体内でガイドされるピストン状の閉鎖要素を使用します。

2. リフトチェックバルブはどのような場合に選択すればよいですか?

きれいな液体、ガス、蒸気、および流れが安定しており、バルブを正しい方向に取り付けることができる特定の圧力用途には、リフト 逆止弁を選択してください。

3. ピストン逆止弁はどのような場合に選択すればよいですか?

クリーンな高圧、高温、蒸気、ガス、油、またはプロセス流体のサービスでガイド付き閉鎖動作が必要な場合は、ピストン逆止弁を選択してください。

4. ピストンチェックバルブは汚れた媒体にも使用できますか?

ピストンチェックバルブは、粒子や堆積物によってピストンが固着する可能性があるため、汚れた媒体、スラリー、スケールサービス、または粘着性の液体には一般に好まれません。

5. 圧力降下が低いバルブはどれですか?

圧力降下は、バルブのサイズ、本体の設計、流量、内部形状によって異なります。購入者は、どちらかのタイプが常に低いと仮定するのではなく、実際の圧力降下または Cv データを比較する必要があります。
