제품개요
| 제품명 | 스레드 볼 밸브 |
|---|---|
| 밸브 종류 | 1/4 회전 볼 밸브 |
| 연결 유형 | 암나사, 수나사, 암 x 수나사 또는 맞춤형 나사 연결 |
| 스레드 표준 | NPT, BSP, BSPT, DIN 또는 프로젝트 지정 스레드 |
| 바디 디자인 | 일체형, 투피스 또는 3피스 구성 |
| 본체 재질 | 스테인레스 스틸, 탄소강, 단조 강철, 황동, 청동 또는 합금 재료 |
| 시트 재질 | PTFE, RPTFE, PPL, PEEK 또는 기타 적합한 시트 재료 |
| 작동 | 선택된 디자인을 위한 레버 핸들, 잠금 가능 핸들, 기어박스 또는 액추에이터 |
| 일반적인 응용 분야 | 물, 오일, 가스, 압축 공기, 장비 배관, 플랜트 유틸리티 및 소규모 프로세스 라인 |
스레드 볼 밸브란 무엇입니까?
나사형 볼 밸브는 밸브 끝단에 내부 또는 외부 나사산이 있도록 설계된 볼 밸브입니다. 이러한 스레드를 사용하면 밸브를 스레드 파이프, 피팅 또는 장비 포트에 직접 연결할 수 있습니다. 이는 플랜지 연결이 너무 크거나 불필요한 소규모 파이프라인에 밸브를 실용적으로 만듭니다.
나사식 볼 밸브는 컴팩트한 크기, 빠른 차단 및 손쉬운 설치가 중요한 곳에 자주 사용됩니다. 이는 산업용 유틸리티 시스템, 압축 공기 라인, 송수관, 오일 처리, 연료 시스템, 기기 연결 및 장비 입구 또는 출구 지점에서 일반적입니다.
귀하의 응용 분야에 단순한 온-오프 차단이 아닌 보다 정확한 유량 조정이 필요한 경우 이 제품을 당사의 제품과 비교할 수 있습니다. V 포트 스레드 볼 밸브, 보다 제어된 흐름 조절을 위해 설계되었습니다.
스레드 볼 밸브의 작동 방식
작동 원리는 간단합니다. 드릴된 볼은 두 시트 사이의 밸브 본체 내부에 위치합니다. 핸들이 파이프라인과 평행하면 볼 보어가 흐름 방향과 정렬되고 밸브가 열립니다. 핸들이 90도 회전하면 볼의 단단한 면이 흐름을 차단하고 밸브가 닫힙니다.
이러한 1/4회전 작동으로 인해 밸브 작동이 빠르고 이해하기 쉽습니다. 주로 온오프 서비스에 사용됩니다. 표준 나사식 볼 밸브는 부분적으로 개방된 작동으로 인해 시트 마모가 증가하고 장기적인 밀봉 성능이 저하될 수 있으므로 정밀한 연속 스로틀링을 위해 일반적으로 선택되지 않습니다.
주요 구조적 특징
- 컴팩트한 나사산형 본체 중소형 파이프라인 설치용.
- 1/4 회전 차단 빠른 개폐를 위해.
- 전체 포트 또는 축소 포트 옵션 유량 요구 사항 및 밸브 크기에 따라 다릅니다.
- 일체형, 투피스 또는 3피스 구성 다양한 유지 관리 및 비용 요구 사항에 적합합니다.
- 재료 옵션 스테인레스 스틸, 탄소강, 황동 및 청동을 포함합니다.
스레드 유형 및 연결 옵션

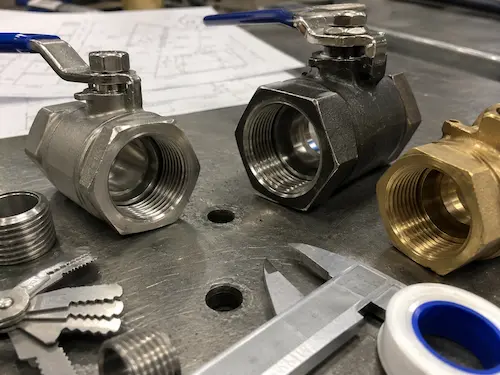

NPT, BSP 및 BSPT 스레드가 항상 상호 교환 가능한 것은 아니기 때문에 주문하기 전에 스레드 유형을 확인해야 합니다. 파이프 나사산과 밸브 나사산이 일치하지 않으면 누출, 조임 불량 또는 나사산 손상이 발생할 수 있습니다.
| 연결 유형 | 설명 | 일반적인 사용 |
|---|---|---|
| 암나사형 볼 밸브 | 양쪽 밸브 끝의 내부 나사산 | 물, 공기, 오일 및 유틸리티 라인의 파이프-밸브 설치에 일반적입니다. |
| 수나사형 볼 밸브 | 밸브 끝단의 외부 나사산 | 밸브가 암 피팅이나 장비 포트에 직접 연결될 때 사용됩니다. |
| 암나사 x 수나사 | 편측 암나사 및 편측 수나사 | 컴팩트한 장비 연결 및 어댑터가 필요 없는 설치에 유용합니다. |
| NPT 스레드 | 북미에서 일반적으로 사용되는 테이퍼형 파이프 스레드 | 산업용 공기, 가스, 물, 오일 및 장비 배관. |
| BSP / BSPT 스레드 | 많은 국제 시장에서 사용되는 영국 파이프 나사 형태 | 물, 유틸리티, 유압, 공압 및 일반 산업 시스템. |
차체 구성 옵션
나사형 볼 밸브는 다양한 본체 구조로 제공될 수 있습니다. 올바른 설계는 압력, 유지보수 접근, 밸브 크기 및 적용 비용에 따라 달라집니다.
| 차체 구조 | 주요 특징 | 일반적인 사용 |
|---|---|---|
| 원피스 스레드 볼 밸브 | 저렴한 비용으로 심플하고 컴팩트한 바디 | 기본 차단 서비스 및 중요하지 않은 유틸리티 파이프라인. |
| 2피스 스레드 볼 밸브 | 더 나은 서비스 유연성을 갖춘 보다 일반적인 산업 건설 | 물, 공기, 기름, 가스 및 일반 공정 시스템. |
| 3피스 스레드 볼 밸브 | 센터 바디를 보다 쉽게 서비스할 수 있습니다. | 유지관리 친화적인 시스템, 화학물질 서비스 및 빈번한 검사 지점. |
| 풀 포트 스레드 볼 밸브 | 보어가 파이프 보어에 가깝습니다. | 더 낮은 압력 강하 및 더 높은 유량 용량. |
| 감소된 포트 스레드 볼 밸브 | 보어는 파이프 보어보다 작습니다. | 컴팩트한 크기와 비용 관리가 중요한 일반 차단 장치입니다. |
재료 옵션
재료 선택은 매체, 압력, 온도, 부식 수준 및 설치 환경을 기반으로 해야 합니다. 스테인레스 스틸은 내식성을 위해 일반적입니다. 보다 강한 산업 서비스를 위해 탄소강 또는 단조강이 사용됩니다. 황동과 청동은 물, 공기, 오일 및 일반 유틸리티 분야에 자주 사용됩니다.
| 부품 | 공통재료 | 선택 가이드 |
|---|---|---|
| 본체 | 스테인레스 스틸, 탄소강, 단조 강철, 황동, 청동 | 부식 수준, 압력, 온도 및 비용 요구 사항에 따라 선택하십시오. |
| 공 | 스테인레스 스틸, 크롬 도금 황동, 코팅 강철 또는 합금 소재 | 볼 재질은 내식성 및 밀봉 요구 사항과 일치해야 합니다. |
| 줄기 | 스테인레스 스틸, 황동 또는 합금 소재 | 스템 재질은 토크, 부식 및 작동 주파수와 일치해야 합니다. |
| 좌석 | PTFE, RPTFE, PPL, PEEK 또는 기타 적합한 재료 | 좌석 선택은 매체, 압력 및 온도에 따라 달라집니다. |
| 씰 / 포장 | PTFE, 흑연 또는 프로젝트별 패킹 | 패킹은 누출 요구 사항 및 유체 호환성과 일치해야 합니다. |
| 손잡이 | 탄소강, 스테인리스강, 아연 도금강 또는 잠금식 핸들 | 작동 환경 및 안전 요구 사항에 따라 선택하십시오. |
기술 사양
| 사양 항목 | 사용 가능한 옵션 |
|---|---|
| 제품 유형 | 스레드 볼 밸브 |
| 밸브 기능 | 빠른 온-오프 차단 및 소형 파이프라인 격리 |
| 공칭 크기 | DN8–DN100 / 1/4″–4″, 디자인에 따라 더 큰 크기 |
| 압력 등급 | PN16, PN25, PN40, 600 WOG, 1000 WOG, 2000 PSI 또는 프로젝트별 등급 |
| 차체 구조 | 일체형, 2개, 3개, 전체 포트 또는 축소 포트 설계 |
| 연결 | 암나사, 수나사, 암 x 수나사, NPT, BSP, BSPT 또는 맞춤형 나사 |
| 본체 재질 | 스테인레스 스틸, 탄소강, 단조 강철, 황동, 청동 또는 합금 재료 |
| 볼 재질 | 스테인레스 스틸, 크롬 도금 황동, 코팅 강철 또는 프로젝트 지정 재료 |
| 시트 재질 | PTFE, RPTFE, PPL, PEEK 또는 일부 소프트 시트 재질 |
| 작업 유형 | 선택된 디자인을 위한 레버 핸들, 잠금 가능 핸들, 기어박스 또는 액추에이터 |
| 적합한 미디어 | 물, 오일, 가스, 압축 공기, 연료, 증기 유틸리티, 플랜트 서비스 매체 및 호환 가능한 공정 유체 |
| 권장되지 않는 대상 | 플랜지 지지대, 정밀한 연속 스로틀링, 심각한 슬러리 서비스 또는 선택한 시트 및 본체 재질과 호환되지 않는 매체가 필요한 대형 파이프라인 |
| 테스트 | 프로젝트 요구 사항에 따른 쉘 테스트, 시트 테스트, 작동 테스트 및 육안 검사 |
| 문서 | 필요에 따라 압력 테스트 보고서, 재료 인증서, 검사 보고서, 포장 사진 및 프로젝트 문서 |
물, 석유, 가스 및 항공 분야의 응용 분야
나사형 볼 밸브는 빠른 차단과 컴팩트한 설치가 필요한 소형 파이프라인 시스템에 널리 사용됩니다. 설치가 쉽고 플랜지 공간이 필요하지 않기 때문에 장비 연결 및 플랜트 유틸리티 라인에 특히 유용합니다.
일반 산업용 밸브 선택에 대해서는 다음을 검토할 수도 있습니다. 산업용 밸브 제품 페이지. 다양한 차단 밸브 유형을 비교하는 경우 다음 가이드를 참조하세요. 볼 밸브 vs 게이트 밸브 vs 글로브 밸브 도움이 될 수도 있습니다.
- 산업용수 라인
- 압축 공기 시스템
- 소형 석유 및 연료 파이프라인
- 프로젝트 요구 사항에 따라 승인된 천연 가스 또는 유틸리티 가스 시스템
- 장비 입구 및 출구 연결
- 유지보수 배수 및 환기 지점
- 계측 및 보조 파이프라인
- HVAC 및 플랜트 유틸리티 시스템
- 호환 가능한 재료를 사용한 소규모 화학 공정 라인
미디어 호환성 및 좌석 선택
올바른 나사식 볼 밸브는 본체 재질과 시트 재질에 따라 다릅니다. PTFE 시트가 있는 스테인리스 스틸 본체는 다양한 물, 가스 및 화학 유틸리티 시스템에 적합할 수 있습니다. 황동 또는 청동 몸체는 물, 공기 및 일반 서비스에 일반적입니다. 탄소강과 단조강은 더 강한 산업 구조가 필요한 곳에 사용됩니다.
| 미디어/서비스 | 일반적인 재료 선택 | 중요사항 |
|---|---|---|
| 물 / 유틸리티 용수 | PTFE 시트가 포함된 황동, 청동 또는 스테인리스강 본체 | 식수 승인이 필요한지, 납 함량이 낮은 물질이 필요한지 확인하세요. |
| 압축공기 | 황동, 스테인레스 스틸 또는 탄소강 본체 | 압력 등급, 스레드 표준 및 씰 호환성을 확인하십시오. |
| 오일 / 연료 | 탄소강, 스테인리스강 또는 일부 황동 디자인 | 오일 유형 및 온도에 따른 시트 및 씰 호환성을 확인하십시오. |
| 가스 서비스 | 프로젝트 요구 사항에 따라 승인된 본체 및 씰 재료 | 가스 서비스에는 특별한 인증이나 누출 기준이 필요할 수 있습니다. |
| 화학 유틸리티 | 시트와 씰 재질이 호환되는 스테인리스 스틸 | 선택하기 전에 화학 물질 농도와 온도를 확인하십시오. |
| 스팀 유틸리티 | 고온 시트, 흑연 패킹 또는 선택된 금속 구조 | 표준 PTFE는 더 높은 증기 온도에 적합하지 않을 수 있습니다. |
스레드 볼 밸브와 플랜지 및 용접 볼 밸브 비교

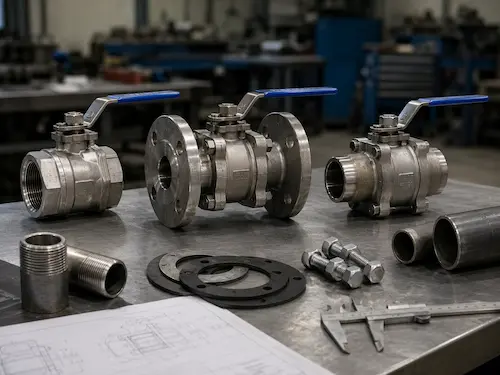

나사형 볼 밸브는 소형 파이프라인에 적합하고 경제적입니다. 플랜지형 및 용접형 볼 밸브는 일반적으로 파이프 크기, 압력, 파이프라인 부하 또는 유지 관리 방법에 따라 더 강력한 연결 스타일이 필요할 때 선택됩니다.
| 연결 유형 | 주요 특징 | 일반적인 사용 | 선택 참고 사항 |
|---|---|---|---|
| 스레드 볼 밸브 | 나사식 파이프 연결 | 소규모 물, 석유, 가스, 공기 및 장비 라인 | 컴팩트하고 설치가 쉽지만 대형 파이프라인에는 적합하지 않습니다. |
| 플랜지형 볼 밸브 | 볼트로 체결된 플랜지 연결 | 대규모 산업용 파이프라인 및 유지보수 액세스 시스템 | 검사 또는 교체를 위해 대형 파이프라인에서 쉽게 제거할 수 있습니다. |
| 소켓 용접 볼 밸브 | 소켓에 파이프를 삽입하고 용접 | 소구경 고압 산업용 시스템 | 연결은 강력하지만 제거하려면 절단이나 용접 작업이 필요합니다. |
| 맞대기 용접 볼 밸브 | 밸브 끝단에 직접 용접된 파이프 끝단 | 높은 무결성 또는 영구 파이프라인 설치 | 파이프라인 무결성은 양호하지만 유지 관리 제거가 덜 편리합니다. |
관련 스레드 및 소형 볼 밸브 옵션
나사식 볼 밸브는 필요한 기능에 따라 다양한 디자인으로 제공될 수 있습니다. 표준 나사형 볼 밸브는 주로 온-오프 차단에 사용됩니다. 보다 제어된 유량 조정이 필요할 때 V-포트 나사형 볼 밸브가 사용됩니다. 황동 또는 청동 나사형 볼 밸브는 물, 공기 및 일반 유틸리티 서비스용으로 선택되는 경우가 많습니다.
이 제품을 당사의 제품과 비교할 수도 있습니다. 600 WOG 브론즈 볼 밸브 그리고 솔더 볼 밸브 물, 공기, 오일 또는 HVAC 시스템용 소형 유틸리티 밸브를 선택할 때.
검사, 테스트 및 포장
나사식 볼 밸브의 경우 검사를 통해 나사산 품질, 몸체 재질, 볼 표면, 시트 상태, 핸들 작동 및 압력 테스트 성능을 확인해야 합니다. 나사산 손상을 방지하려면 배송 전에 나사산 끝부분을 보호해야 합니다.
| 검사 항목 | 목적 |
|---|---|
| 실 검사 | 스레드 유형, 스레드 마감 및 연결 정확도를 확인하십시오. |
| 육안검사 | 몸체 표면, 손잡이, 줄기, 표시, 코팅 및 외관을 확인하십시오. |
| 작동 테스트 | 비정상적인 마찰 없이 90도 개폐가 원활하게 이루어지는지 확인하세요. |
| 쉘 테스트 | 합의된 테스트 표준에 따라 체압 무결성을 확인합니다. |
| 좌석 테스트 | 지정된 테스트 조건에서 밀봉 성능을 확인하십시오. |
| 포장검사 | 스레드 보호 장치, 상자, 상자 상태 및 배송 보호를 확인하십시오. |

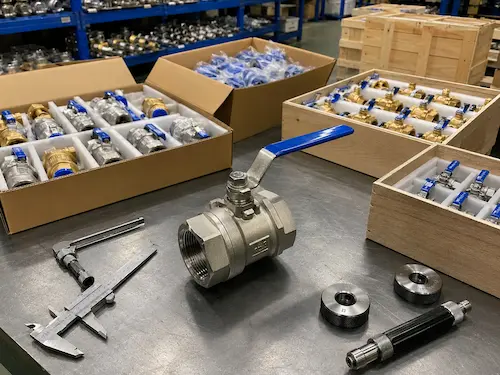

수출 포장에는 실 보호 장치, 비닐 봉지, 상자, 폼 분리, 합판 케이스 및 팔레트 적재가 포함될 수 있습니다. 스테인레스 스틸 밸브는 운송 중 긁힘을 방지하기 위해 추가 표면 보호가 필요할 수 있습니다.
주문 전 확인 사항
- 밸브 크기 및 수량
- 스레드 표준: NPT, BSP, BSPT 또는 기타 요구 사항
- 여성, 남성 또는 여성 x 남성 연결
- 작동 압력 및 온도
- 파이프라인 매체 및 화학 성분
- 본체 재질, 볼 재질, 스템 재질 및 시트 재질
- 전체 포트 또는 축소된 포트 요구 사항
- 원피스, 투피스 또는 쓰리피스 본체 구조
- 핸들 유형, 잠금 가능 핸들 또는 액추에이터 요구 사항
- 시험서류, 포장방법 및 배송일정
FAQ
1. 나사산 볼 밸브는 무엇을 위해 사용됩니까?
나사식 볼 밸브는 중소 규모의 물, 오일, 가스, 압축 공기 및 산업용 유틸리티 파이프라인에서 빠른 온오프 차단에 사용됩니다. 이는 일반적으로 장비 연결, 분기 라인, 배수 지점, 환기 라인 및 플랜트 서비스 시스템에 설치됩니다.
2. NPT와 BSP 나사형 볼 밸브의 차이점은 무엇입니까?
NPT와 BSP는 서로 다른 파이프 나사 표준입니다. 항상 교체할 수 있는 것은 아니며 잘못된 나사 유형을 사용하면 누출이 발생하거나 나사산이 손상될 수 있습니다. 주문하기 전에 파이프라인이나 장비 연결에 따라 필요한 나사 규격을 확인해야 합니다.
3. 나사식 볼 밸브가 가스 서비스에 적합합니까?
밸브 재질, 시트 재질, 압력 등급 및 누출 요구 사항이 프로젝트 표준과 일치하는 경우 일부 가스 서비스에 나사형 볼 밸브를 사용할 수 있습니다. 가스 응용 분야에는 시장 및 시스템 요구 사항에 따라 특별한 승인, 테스트 또는 인증이 필요할 수 있습니다.
4. 일체형, 2개 또는 3개 나사형 볼 밸브를 선택해야 합니까?
일체형 밸브는 기본 차단에 적합하고 경제적입니다. 2피스 밸브는 일반 산업 서비스에 널리 사용됩니다. 3피스 밸브는 설치 설계에 따라 파이프 끝을 완전히 제거하지 않고도 중앙 섹션을 정비할 수 있기 때문에 유지 관리가 더 쉽습니다.
5. 견적에 필요한 정보는 무엇입니까?
정확한 견적을 위해서는 밸브 크기, 나사 표준, 연결 유형, 압력 등급, 매체, 온도, 본체 재질, 시트 재질, 전체 포트 또는 축소 포트 요구 사항, 수량 및 필수 테스트 문서를 제공하는 것이 좋습니다.
