نظرة عامة على المنتج
| اسم المنتج | صمام الكرة الخيوط |
|---|---|
| نوع الصمام | صمام كروي ربع دورة |
| نوع الاتصال | خيط أنثى، خيط ذكر، خيط أنثى × ذكر أو اتصال ملولب مخصص |
| معيار الموضوع | NPT أو BSP أو BSPT أو DIN أو الخيط المحدد للمشروع |
| تصميم الجسم | بناء قطعة واحدة أو قطعتين أو ثلاث قطع |
| مادة الجسم | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المطروق، النحاس، البرونز أو مادة السبائك |
| مادة المقعد | PTFE، RPTFE، PPL، PEEK أو غيرها من مواد المقعد المناسبة |
| العملية | مقبض رافعة، مقبض قابل للقفل، علبة تروس أو مشغل لتصميمات مختارة |
| التطبيقات النموذجية | المياه والنفط والغاز والهواء المضغوط وأنابيب المعدات ومرافق المصانع وخطوط المعالجة الصغيرة |
ما هو صمام الكرة الخيوط؟
الصمام الكروي الملولب هو صمام كروي مصمم بخيوط داخلية أو خارجية عند أطراف الصمام. تسمح هذه الخيوط للصمام بالاتصال مباشرة بالأنابيب أو التركيبات أو منافذ المعدات الملولبة. وهذا يجعل الصمام عمليًا لخطوط الأنابيب الأصغر حيث يكون الاتصال ذو الحواف كبيرًا جدًا أو غير ضروري.
غالبًا ما يتم استخدام الصمامات الكروية الملولبة عندما يكون الحجم الصغير والإغلاق السريع والتركيب السهل أمرًا مهمًا. وهي شائعة في أنظمة المرافق الصناعية، وخطوط الهواء المضغوط، وخطوط المياه، ومعالجة النفط، وأنظمة الوقود، ووصلات الأجهزة ونقاط مدخل أو مخرج المعدات.
إذا كان تطبيقك يتطلب تعديلًا أكثر دقة للتدفق بدلاً من إيقاف التشغيل البسيط، فيمكنك مقارنة هذا المنتج بمنتجنا صمام كروي ملولب بمنفذ V، وهو مصمم لتنظيم التدفق بشكل أكثر تحكمًا.
كيف يعمل صمام الكرة الملولب
مبدأ العمل بسيط. توجد كرة محفورة داخل جسم الصمام بين مقعدين. عندما يكون المقبض موازيًا لخط الأنابيب، فإن تجويف الكرة يصطف مع اتجاه التدفق ويكون الصمام مفتوحًا. عندما يتحول المقبض إلى 90 درجة، فإن الجانب الصلب من الكرة يمنع التدفق ويغلق الصمام.
هذه العملية ربع دورة تجعل الصمام سريع التشغيل وسهل الفهم. يتم استخدامه بشكل أساسي لخدمة التشغيل والإيقاف. لا يتم عادةً تحديد الصمامات الكروية الملولبة القياسية من أجل الاختناق المستمر الدقيق لأن التشغيل المفتوح جزئيًا يمكن أن يزيد من تآكل المقعد ويقلل من أداء الختم على المدى الطويل.
الميزات الهيكلية الرئيسية
- جسم مدمج ذو نهاية ملولبة لتركيب خطوط الأنابيب الصغيرة والمتوسطة الحجم.
- إغلاق ربع دورة للفتح والإغلاق السريع.
- منفذ كامل أو خيارات منفذ مخفضة اعتمادًا على متطلبات التدفق وحجم الصمام.
- بناء قطعة واحدة أو قطعتين أو ثلاث قطع لمختلف متطلبات الصيانة والتكلفة.
- خيارات المواد بما في ذلك الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس والبرونز.
أنواع الخيوط وخيارات الاتصال
يجب التأكد من نوع الخيط قبل الطلب لأن سلاسل NPT وBSP وBSPT ليست قابلة للتبديل دائمًا. يمكن أن يؤدي عدم التطابق بين خيط الأنبوب وخيط الصمام إلى حدوث تسرب أو ضعف الربط أو تلف الخيط.
| نوع الاتصال | الوصف | الاستخدام النموذجي |
|---|---|---|
| أنثى صمام الكرة الخيوط | الخيوط الداخلية على طرفي الصمام | شائع للتركيب من الأنابيب إلى الصمامات في خطوط الماء والهواء والنفط والمرافق. |
| ذكر صمام الكرة الخيوط | الخيوط الخارجية على أطراف الصمام | يستخدم عندما يتصل الصمام مباشرة بالتركيبات الأنثوية أو منافذ المعدات. |
| خيط أنثى × ذكر | جانب واحد من الخيط الأنثوي والخيط الذكوري من جانب واحد | مفيد لتوصيلات المعدات المدمجة والتركيب بدون محول. |
| موضوع معاهدة حظر الانتشار النووي | خيط الأنابيب المستدق شائع الاستخدام في أمريكا الشمالية | أنابيب الهواء والغاز والمياه والنفط والمعدات الصناعية. |
| موضوع BSP/BSPT | تستخدم أشكال خيوط الأنابيب البريطانية في العديد من الأسواق العالمية | أنظمة المياه والمرافق والهيدروليكية والهوائية والصناعية العامة. |
خيارات بناء الجسم
يمكن توفير الصمامات الكروية الملولبة في هياكل الجسم المختلفة. يعتمد التصميم الصحيح على الضغط والوصول إلى الصيانة وحجم الصمام وتكلفة التطبيق.
| بناء الجسم | الميزة الرئيسية | الاستخدام النموذجي |
|---|---|---|
| صمام كروي ملولب من قطعة واحدة | جسم مدمج بسيط بتكلفة منخفضة | خدمة الإغلاق الأساسية وخطوط أنابيب المرافق غير الحرجة. |
| صمام كروي ملولب مكون من قطعتين | إنشاءات صناعية أكثر شيوعًا مع مرونة أفضل في الخدمة | أنظمة المياه والهواء والنفط والغاز والعمليات العامة. |
| صمام كروي ملولب ثلاثي القطع | يمكن صيانة الجسم المركزي بسهولة أكبر | أنظمة سهلة الصيانة وخدمة كيميائية ونقاط تفتيش متكررة. |
| صمام كروي ملولب كامل المنفذ | تتحمل قريبة من تتحمل الأنابيب | انخفاض انخفاض الضغط وزيادة قدرة التدفق. |
| صمام كروي ملولب ذو منفذ منخفض | تتحمل أصغر من تتحمل الأنابيب | الإغلاق العام حيث يكون الحجم الصغير والتحكم في التكلفة أمرًا مهمًا. |
خيارات المواد
يجب أن يعتمد اختيار المواد على الوسط والضغط ودرجة الحرارة ومستوى التآكل وبيئة التثبيت. الفولاذ المقاوم للصدأ شائع لمقاومة التآكل. يتم استخدام الفولاذ الكربوني أو الفولاذ المطروق لخدمة صناعية أقوى. غالبًا ما يستخدم النحاس والبرونز في تطبيقات الماء والهواء والنفط والمرافق العامة.
| جزء | المواد المشتركة | دليل الاختيار |
|---|---|---|
| الجسم | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المطروق، النحاس، البرونز | اختر وفقًا لمستوى التآكل والضغط ودرجة الحرارة ومتطلبات التكلفة. |
| الكرة | الفولاذ المقاوم للصدأ، النحاس المطلي بالكروم، الفولاذ المطلي أو مادة السبائك | يجب أن تتوافق مادة الكرة مع متطلبات مقاومة التآكل والختم. |
| الجذعية | مادة الفولاذ المقاوم للصدأ أو النحاس أو السبائك | يجب أن تتوافق المواد الجذعية مع عزم الدوران والتآكل وتردد التشغيل. |
| مقعد | PTFE، RPTFE، PPL، PEEK أو غيرها من المواد المناسبة | يعتمد اختيار المقعد على الوسط والضغط ودرجة الحرارة. |
| الختم / التعبئة | PTFE أو الجرافيت أو التعبئة الخاصة بالمشروع | يجب أن تتوافق التعبئة مع متطلبات التسرب وتوافق السوائل. |
| مقبض | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المطلي بالزنك أو المقبض القابل للقفل | اختر وفقًا لبيئة التشغيل ومتطلبات السلامة. |
المواصفات الفنية
| البند المواصفات | الخيارات المتاحة |
|---|---|
| نوع المنتج | صمام الكرة الخيوط |
| وظيفة الصمام | إغلاق سريع للتشغيل والإيقاف وعزل خطوط الأنابيب الصغيرة |
| الحجم الاسمي | DN8 – DN100 / 1/4″–4″، أحجام أكبر حسب التصميم |
| تصنيف الضغط | PN16، PN25، PN40، 600 WOG، 1000 WOG، 2000 PSI أو تصنيف خاص بالمشروع |
| بناء الجسم | تصميم من قطعة واحدة أو قطعتين أو ثلاث قطع أو منفذ كامل أو منفذ منخفض |
| اتصال | خيط أنثى، خيط ذكر، خيط أنثى × ذكر، NPT، BSP، BSPT أو خيط مخصص |
| مادة الجسم | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المطروق، النحاس، البرونز أو مادة السبائك |
| مادة الكرة | الفولاذ المقاوم للصدأ أو النحاس المطلي بالكروم أو الفولاذ المطلي أو المواد المحددة للمشروع |
| مادة المقعد | PTFE، RPTFE، PPL، PEEK أو مواد المقعد الناعمة المختارة |
| نوع العملية | مقبض رافعة، مقبض قابل للقفل، علبة تروس أو مشغل لتصميمات مختارة |
| الوسائط المناسبة | الماء والنفط والغاز والهواء المضغوط والوقود ومرافق البخار ووسائط خدمة المصنع وسوائل المعالجة المتوافقة |
| لا ينصح به ل | خطوط الأنابيب الكبيرة التي تتطلب دعمًا ذو حواف، أو اختناقًا مستمرًا دقيقًا، أو خدمة ملاط شديدة أو وسائط غير متوافقة مع مواد المقعد والجسم المحددة |
| اختبار | اختبار القشرة واختبار المقعد واختبار التشغيل والفحص البصري وفقًا لمتطلبات المشروع |
| التوثيق | تقرير اختبار الضغط وشهادة المواد وتقرير الفحص وصور التعبئة ووثائق المشروع كما هو مطلوب |

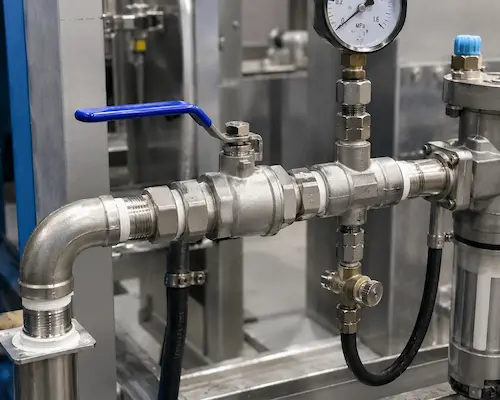

تطبيقات في المياه والنفط والغاز وخطوط الهواء
تُستخدم الصمامات الكروية الملولبة على نطاق واسع في أنظمة خطوط الأنابيب الصغيرة حيث يتطلب الأمر الإغلاق السريع والتركيب المدمج. إنها مفيدة بشكل خاص لتوصيلات المعدات وخطوط مرافق المصنع لأنها سهلة التركيب ولا تتطلب مساحة للشفة.
لاختيار الصمام الصناعي العام، يمكنك أيضًا مراجعة موقعنا منتجات الصمامات الصناعية الصفحة. إذا كنت تقارن أنواعًا مختلفة من صمامات الإغلاق، فدليلنا يوضح ذلك صمام الكرة مقابل صمام البوابة مقابل صمام الكرة الأرضية قد يساعد أيضا.
- خطوط المياه الصناعية
- أنظمة الهواء المضغوط
- خطوط أنابيب النفط والوقود الصغيرة
- أنظمة الغاز الطبيعي أو غاز المرافق، حيثما تمت الموافقة عليها حسب متطلبات المشروع
- اتصالات مدخل ومخرج المعدات
- استنزاف الصيانة ونقاط التنفيس
- الأجهزة وخطوط الأنابيب المساعدة
- أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة المرافق النباتية
- خطوط معالجة كيميائية صغيرة بمواد متوافقة
توافق الوسائط واختيار المقعد
يعتمد الصمام الكروي الملولب الصحيح على مادة الجسم ومادة المقعد. قد يكون الهيكل المصنوع من الفولاذ المقاوم للصدأ المزود بمقعد PTFE مناسبًا للعديد من أنظمة مرافق المياه والغاز والكيماويات. تعتبر الأجسام النحاسية أو البرونزية شائعة في الماء والهواء والخدمة العامة. يتم استخدام الفولاذ الكربوني والفولاذ المطروق حيث تكون هناك حاجة إلى إنشاءات صناعية أقوى.
| وسائل الإعلام / الخدمة | اختيار المواد المشتركة | ملاحظة هامة |
|---|---|---|
| المياه / مياه المرافق | هيكل من النحاس أو البرونز أو الفولاذ المقاوم للصدأ مع مقعد PTFE | تأكد مما إذا كانت الموافقة على مياه الشرب أو المواد منخفضة الرصاص مطلوبة. |
| الهواء المضغوط | جسم من النحاس أو الفولاذ المقاوم للصدأ أو الفولاذ الكربوني | تحقق من معدل الضغط ومعيار الخيط وتوافق الختم. |
| النفط / الوقود | الفولاذ الكربوني، الفولاذ المقاوم للصدأ أو تصميم نحاسي مختار | تأكد من توافق المقعد والختم مع نوع الزيت ودرجة الحرارة. |
| خدمة الغاز | مواد الجسم والختم المعتمدة وفقا لمتطلبات المشروع | قد تتطلب خدمة الغاز شهادة خاصة أو معايير تسرب. |
| فائدة كيميائية | الفولاذ المقاوم للصدأ مع مقعد متوافق ومواد الختم | تأكيد التركيز الكيميائي ودرجة الحرارة قبل الاختيار. |
| فائدة البخار | مقعد يتحمل درجة حرارة عالية، تعبئة بالجرافيت أو هيكل معدني محدد | قد لا يكون PTFE القياسي مناسبًا لدرجات حرارة البخار المرتفعة. |
صمام الكرة الملولب مقابل صمام الكرة ذو الحواف والملحومة
الصمامات الكروية الملولبة مدمجة واقتصادية لخطوط الأنابيب الأصغر. عادةً ما يتم اختيار الصمامات الكروية ذات الحواف والملحومة عندما يتطلب حجم الأنبوب أو الضغط أو حمل خط الأنابيب أو طريقة الصيانة أسلوب اتصال أقوى.
| نوع الاتصال | الميزة الرئيسية | الاستخدام النموذجي | ملاحظة الاختيار |
|---|---|---|---|
| صمام الكرة الخيوط | اتصال الأنابيب مشدود | خطوط المياه والنفط والغاز والهواء والمعدات الصغيرة | صغير الحجم وسهل التركيب، ولكنه ليس مثاليًا لخطوط الأنابيب الكبيرة. |
| صمام الكرة ذات الحواف | اتصال شفة انسحب | خطوط الأنابيب الصناعية الأكبر وأنظمة الوصول إلى الصيانة | أسهل في الإزالة من خطوط الأنابيب الكبيرة للفحص أو الاستبدال. |
| صمام الكرة اللحام المقبس | يتم إدخال الأنبوب في المقبس ويتم لحامه | الأنظمة الصناعية ذات الضغط العالي ذات التجويف الصغير | اتصال قوي، ولكن الإزالة تتطلب أعمال القطع أو اللحام. |
| بعقب اللحام الكرة صمام | نهايات الأنابيب ملحومة مباشرة بنهايات الصمام | تركيب خطوط أنابيب عالية النزاهة أو دائمة | سلامة جيدة لخطوط الأنابيب، ولكنها أقل ملاءمة لإزالة الصيانة. |
خيارات الصمامات الكروية الملولبة والصغيرة ذات الصلة
يمكن توفير الصمامات الكروية الملولبة بتصميمات مختلفة حسب الوظيفة المطلوبة. يتم استخدام الصمام الكروي الملولب القياسي بشكل أساسي لإيقاف التشغيل. يتم استخدام صمام كروي ملولب بمنفذ V عند الحاجة إلى ضبط تدفق أكثر تحكمًا. غالبًا ما يتم اختيار الصمامات الكروية النحاسية أو البرونزية لخدمة الماء والهواء والمرافق العامة.
يمكنك أيضًا مقارنة هذا المنتج بمنتجاتنا 600 WOG صمام كروي برونزي و صمام الكرة اللحام عند اختيار صمامات مرافق صغيرة الحجم لأنظمة الماء أو الهواء أو الزيت أو التدفئة والتهوية وتكييف الهواء (HVAC).
التفتيش والاختبار والتعبئة
بالنسبة للصمامات الكروية الملولبة، يجب أن يؤكد الفحص جودة اللولب ومواد الجسم وسطح الكرة وحالة المقعد وتشغيل المقبض وأداء اختبار الضغط. يجب حماية الأطراف الملولبة قبل الشحن لمنع تلف الخيط.
| البند التفتيش | الغرض |
|---|---|
| فحص الخيط | تحقق من نوع الخيط، وإنهاء الخيط، ودقة الاتصال. |
| التفتيش البصري | تحقق من سطح الجسم والمقبض والساق ووضع العلامات والطلاء والمظهر. |
| اختبار التشغيل | تحقق من الفتح والإغلاق السلس بزاوية 90 درجة دون احتكاك غير طبيعي. |
| اختبار القشرة | التحقق من سلامة ضغط الجسم طبقاً لمعايير الاختبار المتفق عليها. |
| اختبار المقعد | التحقق من أداء الختم في ظل ظروف الاختبار المحددة. |
| فحص التعبئة | تأكد من واقيات الخيوط والكرتون وحالة الصندوق وحماية الشحن. |
يمكن أن تشمل تعبئة الصادرات واقيات الخيوط والأكياس البلاستيكية والكرتون وفصل الرغوة وحالات الخشب الرقائقي والتحميل على منصات نقالة. قد تتطلب الصمامات المصنوعة من الفولاذ المقاوم للصدأ حماية إضافية للسطح لتجنب الخدوش أثناء النقل.
معلومات للتأكيد قبل الطلب
- حجم الصمام وكميته
- معيار الموضوع: NPT، BSP، BSPT أو متطلبات أخرى
- اتصال أنثى أو ذكر أو أنثى × ذكر
- ضغط العمل ودرجة الحرارة
- خط الأنابيب المتوسطة والتركيب الكيميائي
- مادة الجسم، مادة الكرة، مادة الجذع ومواد المقعد
- منفذ كامل أو متطلبات منفذ منخفضة
- بناء الجسم من قطعة واحدة أو قطعتين أو ثلاث قطع
- نوع المقبض أو المقبض القابل للقفل أو متطلبات المحرك
- وثائق الاختبار وطريقة التعبئة وجدول التسليم
الأسئلة الشائعة
1. ما هو استخدام صمام الكرة الملولب؟
يتم استخدام الصمام الكروي الملولب للإغلاق السريع في خطوط أنابيب المياه الصغيرة والمتوسطة الحجم والنفط والغاز والهواء المضغوط والمرافق الصناعية. يتم تركيبه بشكل شائع في توصيلات المعدات والخطوط الفرعية ونقاط التصريف وخطوط التهوية وأنظمة خدمة المصنع.
2. ما هو الفرق بين الصمامات الكروية الملولبة NPT وBSP؟
NPT وBSP هما معايير مختلفة لخيوط الأنابيب. فهي ليست قابلة للتبديل دائمًا، وقد يؤدي استخدام نوع الخيط الخاطئ إلى حدوث تسرب أو تلف الخيط. قبل الطلب، يجب تأكيد معيار الخيط المطلوب وفقًا لخط الأنابيب أو اتصال المعدات.
3. هل الصمام الكروي الملولب مناسب لخدمة الغاز؟
يمكن استخدام الصمام الكروي الملولب في بعض خدمات الغاز عندما تتوافق مادة الصمام ومادة المقعد ومعدل الضغط ومتطلبات التسرب مع معايير المشروع. قد تتطلب تطبيقات الغاز موافقة خاصة أو اختبارًا أو شهادة وفقًا لمتطلبات السوق والنظام.
4. هل يجب علي اختيار صمام كروي ملولب مكون من قطعة واحدة أو قطعتين أو ثلاث قطع؟
يعتبر الصمام المكون من قطعة واحدة مدمجًا واقتصاديًا للإغلاق الأساسي. يستخدم الصمام المكون من قطعتين على نطاق واسع في الخدمة الصناعية العامة. من الأسهل صيانة الصمام المكون من ثلاث قطع لأنه يمكن صيانة القسم الأوسط في كثير من الأحيان دون إزالة أطراف الأنبوب بالكامل، اعتمادًا على تصميم التثبيت.
5. ما هي المعلومات اللازمة للاقتباس؟
للحصول على عرض أسعار دقيق، يوصى بتوفير حجم الصمام، ومعيار الخيط، ونوع الاتصال، ومعدل الضغط، والمتوسط، ودرجة الحرارة، ومواد الجسم، ومواد المقعد، والمنفذ الكامل أو متطلبات المنفذ المخفض، والكمية ووثائق الاختبار المطلوبة.
