ميزات المنتج الرئيسية
- مصممة لتنظيم تدفق الضغط العالي أو التحكم في الضغط أو خدمة التحكم في العمليات
- مناسب لأنظمة معالجة النفط والغاز والكيماويات ومحطات الطاقة والبخار والضغط العالي بعد مراجعة الحجم
- يتوفر صمام التحكم في الكرة الأرضية أو صمام التحكم في الزاوية أو تصميم جسم الضغط العالي الخاص بالمشروع
- خيارات التجهيز ذات المقعد الواحد، أو الموجهة بالقفص، أو المتوازنة، أو متعددة المراحل، أو الخدمة الشديدة
- يمكن مراجعة القطع المقاومة للتجويف أو المضادة للضوضاء أو الصلبة أو المقاومة للتآكل من أجل الخدمة المطلوبة
- يتوفر مشغل هوائي أو مشغل كهربائي أو حزمة مشغل خاصة بالمشروع
- يمكن تكوين محدد الموضع أو منظم مرشح الهواء أو صمام الملف اللولبي أو مفتاح الحد أو جهاز التغذية المرتدة
- ذات حواف أو لحام بعقب أو وصلة نهائية خاصة بالمشروع وفقًا لتصميم الأنابيب
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام التحكم في الضغط العالي | نوع الكرة الأرضية أو نوع الزاوية أو صمام التحكم في الخدمة الشديدة الخاص بالمشروع |
| الوظيفة الرئيسية | تنظيم التدفق والتحكم في الضغط | انخفاض الضغط العالي أو خمول الضغط أو التحكم في العمليات أو الخدمة الشديدة |
| تصميم الجسم | جسم صمام التحكم الكروي للخدمة الشاقة | جسم زاوية، جسم مزور، جسم ملحوم أو تصميم جسم خاص |
| مادة الجسم | الكربون الصلب أو الفولاذ المقاوم للصدأ | سبائك الصلب أو الفولاذ المقاوم للصدأ على الوجهين أو المواد المحددة للمشروع |
| تصميم القطع | تقليم بمقعد واحد أو موجه بالقفص | تقليم متوازن، تقليم متعدد المراحل، تقليم مضاد للتجويف، تقليم مضاد للضوضاء أو تقليم مقوى |
| تصميم المقعد | مقعد معدني | فئة تسرب مختارة وفقا لمتطلبات المشروع |
| العملية | المحرك الهوائي مع مناور | مشغل كهربائي، محدد موضع ذكي، عجلة يدوية أو حزمة ملحقات آمنة من الفشل |
| نهاية الاتصال | اتصال ذو حواف | اللحام التناكبي أو التوصيل الخاص بالمشروع وفقًا لمعايير الأنابيب |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام التحكم في الضغط العالي/صمام تنظيم الضغط العالي |
| الوظيفة الأساسية | تعديل التدفق أو الضغط أو التحكم في العمليات في أنظمة الضغط العالي |
| تصميم الصمام | صمام التحكم في الكرة الأرضية، أو صمام التحكم في الزاوية، أو تصميم صمام التحكم في الضغط العالي الخاص بالمشروع |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة وحساب السيرة الذاتية والرسم المعتمد |
| تصنيف الضغط | حسب الضغط ودرجة الحرارة ومواد الجسم ومواصفات المشروع |
| مادة الجسم | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ المزدوج أو المواد المحددة للمشروع |
| تقليم المواد | الفولاذ المقاوم للصدأ، أو الزخرفة المقواة، أو الزخرفة المصنوعة من السبائك، أو الزخرفة الصلبة أو مواد الزخرفة الخاصة بالمشروع |
| خيارات القطع | مقعد فردي، متوازن، موجه بالقفص، متعدد المراحل، مضاد للتجويف أو مضاد للضوضاء وفقًا لنتيجة التحجيم |
| خاصية التدفق | نسبة متساوية، خطية أو مختارة حسب متطلبات التحكم |
| العملية | مشغل هوائي، مشغل كهربائي أو حزمة ملحقات التحكم |
| وسائل الإعلام النموذجية | الماء أو البخار أو الغاز أو الزيت أو السوائل الكيميائية أو وسائط المعالجة بعد مراجعة ورقة البيانات |
| مرجع الاختبار | وفقًا لمواصفات الفحص المعتمدة ومعيار المنتج المحدد حيثما ينطبق ذلك |
ملاحظة فنية: لا تنشر قيمة Cv ثابتة، أو تصنيف الضغط، أو نطاق درجة الحرارة، أو فئة التسرب، أو حد انخفاض الضغط، أو مستوى الضوضاء، أو مقاومة التجويف، أو حجم المحرك حتى يتم تأكيد الوسط والضغط ودرجة الحرارة ومعدل التدفق وانخفاض الضغط وتصميم القطع وورقة بيانات المشروع المعتمدة.
كيف يعمل صمام التحكم في الضغط العالي
ينظم صمام التحكم في الضغط العالي التدفق عن طريق تغيير الفتحة بين القابس والمقعد. يقوم المشغل بتحريك الجذع وفقًا لإشارة التحكم، بينما يساعد محدد الموضع الصمام في الوصول إلى موضع الحركة المطلوب والحفاظ عليه. ويحدد تصميم القطع كيفية تقليل الضغط، وكيفية التحكم في التدفق، وكيفية استجابة الصمام تحت الضغط التفاضلي العالي.
في خدمة الضغط العالي، قد يؤدي انخفاض الضغط عبر الصمام إلى حدوث تجويف أو وميض أو ضوضاء أو اهتزاز أو سرعة عالية أو خطر التآكل اعتمادًا على حالة الوسط والعملية. ولهذا السبب، لا ينبغي اختيار الصمام فقط بالحجم الاسمي. يلزم حساب السيرة الذاتية واختيار القطع وحجم المشغل ومراجعة انخفاض الضغط قبل عرض الأسعار النهائي أو الإنتاج.
صمام التحكم في الضغط العالي مقابل صمام تخفيض الضغط
| عنصر المقارنة | صمام التحكم في الضغط العالي | صمام تخفيض الضغط |
|---|---|---|
| الوظيفة الرئيسية | تعديل التدفق أو الضغط أو التحكم في العملية من خلال المشغل والموضع | يقلل من ضغط المدخل العالي إلى ضغط أقل في اتجاه مجرى النهر |
| طريقة التحكم | يتم التحكم فيها عن طريق إشارة العملية والمشغل والموضع | تنظيم الضغط ذو الفعل المباشر أو التشغيل التجريبي حسب التصميم |
| الاستخدام النموذجي | التحكم في عمليات النفط والغاز ومحطات الطاقة والكيماويات والبخار والضغط العالي | أنظمة تخفيض ضغط الماء أو البخار أو الهواء أو المرافق |
| التركيز على الاختيار | السيرة الذاتية، انخفاض الضغط، تصميم القطع، حجم المحرك، فئة التسرب، التجويف والضوضاء | ضغط المدخل، ضغط المخرج، سعة التدفق، استقرار الضغط والحالة المتوسطة |
بالنسبة لتطبيقات تنظيم الضغط في اتجاه مجرى النهر، قم بمراجعة موقعنا صمام تخفيض الضغط. للحصول على منتجات التحكم في العمليات على نطاق أوسع، قم بزيارة فئة صمام التحكم.

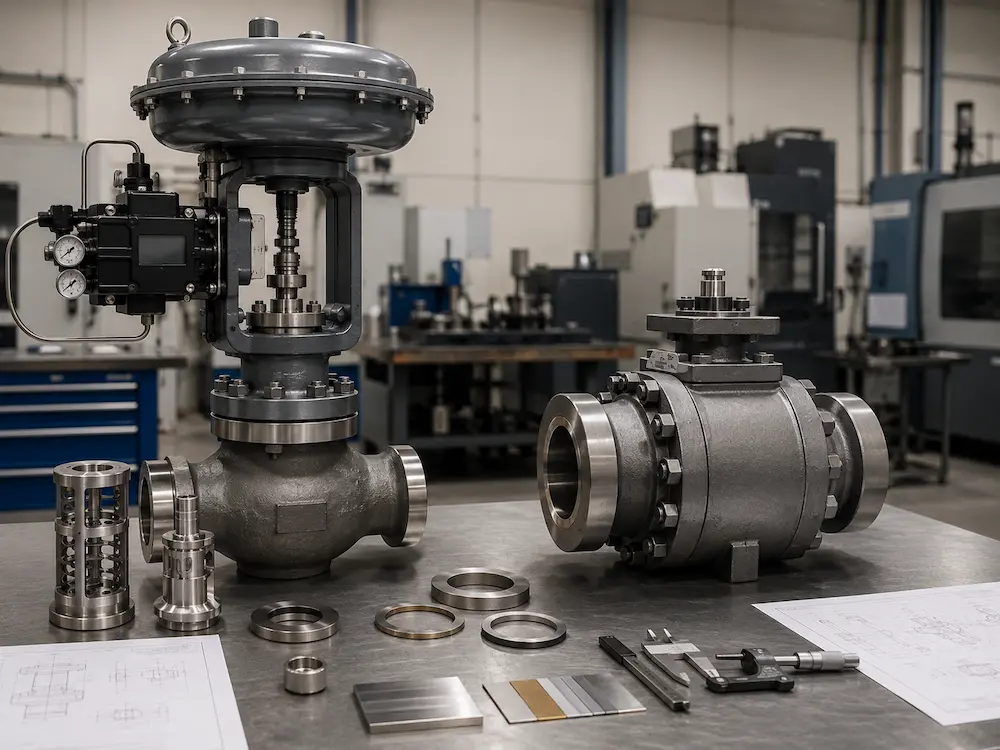

صمام التحكم في الضغط العالي مقابل صمام الكرة عالي الضغط
صمام التحكم في الضغط العالي والصمام الكروي عالي الضغط ليسا نفس المنتج. عادةً ما يتم اختيار صمام التحكم في الضغط العالي للتحكم في التعديل. عادةً ما يتم اختيار الصمام الكروي عالي الضغط للعزل على نحو متقطع. قد يؤدي استخدام صمام كروي قياسي للتشغيل والإيقاف للاختناق المستمر إلى تآكل المقعد أو التحكم غير المستقر أو تلف الختم ما لم يكن الصمام مصممًا خصيصًا لخدمة التحكم.
| عنصر المقارنة | صمام التحكم في الضغط العالي | ارتفاع ضغط الكرة صمام |
|---|---|---|
| الوظيفة الرئيسية | تعديل التدفق أو التحكم في الضغط | العزل على الخروج في خطوط الأنابيب ذات الضغط العالي |
| التحكم في التدفق | مصممة لسير الصمام الذي يمكن التحكم فيه وخصائص التدفق المحددة | عادةً لا يتم تحديده للاختناق المستمر ما لم يتم تصميمه خصيصًا |
| المكون الرئيسي | حزمة المكونات والمقعد والقفص والزخرفة والمحرك | هيكل الكرة والمقعد والساق والختم |
| تطبيق نموذجي | خفض الضغط، التحكم في العمليات، تنظيم الضغط العالي للسائل أو الغاز | إغلاق خطوط الأنابيب وعزل المعدات وخدمة كتل الضغط العالي |
بالنسبة لعزل الضغط العالي، قم بمراجعة لدينا ارتفاع ضغط الكرة صمام. بالنسبة لتعديل الضغط العالي، يجب مراجعة صمام التحكم وفقًا لبيانات العملية الفعلية.

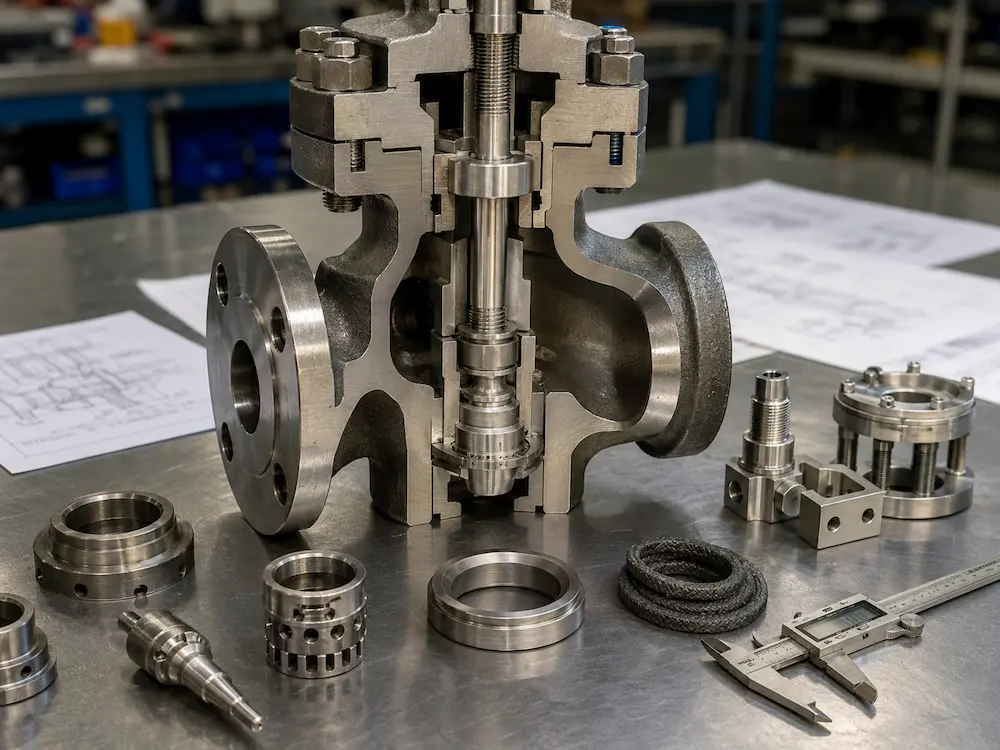

اختيار القطع والمحرك
تعد مجموعة القطع والمشغل جوهر صمام التحكم في الضغط العالي. قد يؤدي اختيار القطع غير الصحيح إلى حدوث تجويف أو وميض أو ضوضاء أو تآكل أو اهتزاز أو تحكم غير مستقر أو تلف المقعد. قد يتسبب الحجم غير الصحيح للمشغل في ضعف دقة التحكم، أو الاستجابة البطيئة، أو عدم كفاية قوة الإغلاق أو الفشل في الوصول إلى موضع السفر المطلوب.
| عنصر التحديد | الغرض |
|---|---|
| تقليم مقعد واحد | يُستخدم عندما يكون انخفاض الضغط ومتطلبات الإغلاق مناسبًا لحجم الصمام المحدد |
| تقليم متوازن | يساعد على تقليل متطلبات قوة المحرك في خدمة الضغط التفاضلي العالي المحددة |
| تقليم موجه للقفص | يدعم توجيه المكونات المستقر ويمكن تهيئته لظروف التحكم في التدفق المحددة |
| تقليم متعدد المراحل | يؤخذ في الاعتبار الانخفاض الشديد في الضغط حيث يكون تخفيض الضغط على مراحل مطلوبًا |
| تقليم مكافحة التجويف | يُنظر إليه في الخدمة السائلة حيث قد يؤدي انخفاض الضغط المرتفع إلى حدوث خطر التجويف |
| تقليم مكافحة الضوضاء | يُنظر إليه في خدمة الغاز أو البخار حيث قد يؤدي انخفاض الضغط إلى حدوث ضوضاء مفرطة |
| تقليم تصلب | يُنظر إلى السرعة العالية أو مخاطر التآكل أو ظروف العملية الصعبة |
| المحرك الهوائي | شائع للتحكم في التشكيل المستقر عند توفر هواء الجهاز |
| المحرك الكهربائي | يتم تحديده حيثما ينطبق التحكم الكهربائي أو أتمتة الموقع أو قيود هواء الجهاز |
| مناور | يحسن دقة وضع الصمام وفقًا لإشارة التحكم |

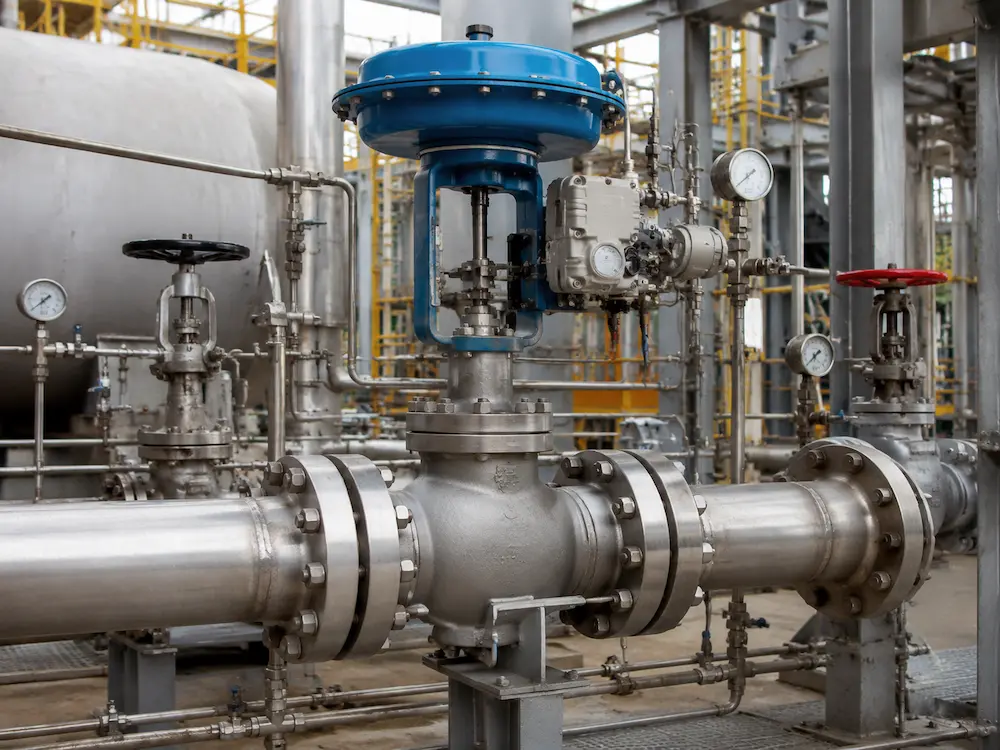

التطبيقات النموذجية
- التحكم في عملية الضغط العالي للنفط والغاز
- أنظمة خفض الضغط في المصانع الكيميائية
- حلقات التحكم المساعدة لمحطة توليد الكهرباء
- خدمة التحكم بالبخار عالي الضغط بعد المراجعة الهندسية
- تنظيم تدفق السائل عالي الضغط
- أنظمة تنظيم الغازات الصناعية
- تطبيقات مياه تغذية الغلايات والتحكم في المياه ذات الضغط العالي
- أنظمة التحكم في المصافي والبتروكيماويات ووحدات العمليات
بالنسبة للتطبيقات الخاصة بالبخار، قم بمراجعة موقعنا صمام التحكم بالبخار. بالنسبة لتطبيقات مياه تغذية الغلايات، قم بمراجعة موقعنا صمام التحكم في مياه تغذية الغلايات. بالنسبة لتطبيقات انخفاض الضغط العالي أو تطبيقات الجسم الزاوية، قم بمراجعة موقعنا صمام التحكم بالزاوية.
حدود التطبيق
- لا ينبغي اختيار صمامات التحكم في الضغط العالي فقط حسب الحجم الاسمي للأنبوب.
- تتطلب خدمة انخفاض الضغط العالي حساب السيرة الذاتية واختيار القطع ومراجعة حجم المشغل.
- قد تتطلب الخدمة السائلة مراجعة التجويف عندما يكون الضغط التفاضلي مرتفعًا.
- قد تتطلب خدمة الغاز أو البخار حساب الضوضاء ومراجعة سرعة المخرج.
- قد يتطلب الوميض أو التآكل أو الاهتزاز أو التحكم غير المستقر تصميمًا خاصًا أو تصميمًا بديلاً للصمام.
- تتطلب الخدمة ذات درجة الحرارة المرتفعة اختيار مادة الجسم المناسبة ومواد الزخرفة والتعبئة والحشية.
- تعتمد فئة التسرب على التصميم المحدد وتصميم المقعد ومواصفات الاختبار.
- لا تدعي عدم وجود تسرب أو تجويف أو ضوضاء أو تآكل أو ملاءمة الخدمة الشاملة الشاملة دون تأكيد المشروع.

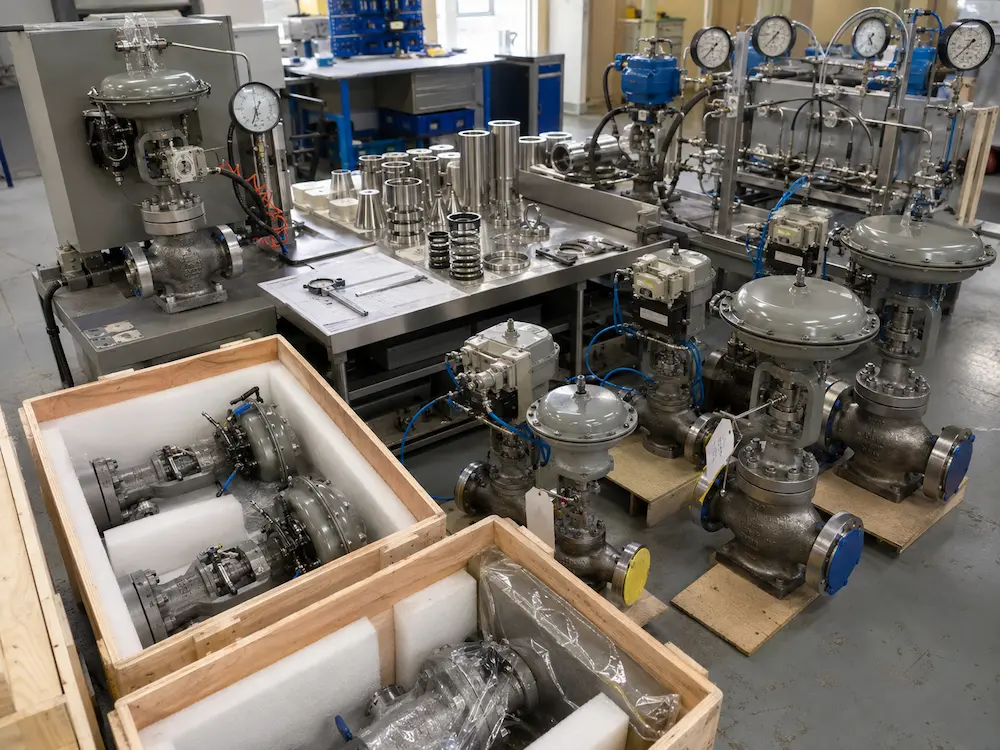

التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد الجسم وغطاء المحرك والزخرفة والساق والمواد التي تحتوي على الضغط عند الحاجة. |
| التفتيش الأبعاد | التحقق من البعد وجهًا لوجه، والاتصال النهائي، وواجهة المشغل وعلامات الصمام. |
| اختبار ضغط القشرة | يتحقق من سلامة الجسم المحتوي على الضغط في ظل ظروف الاختبار المتفق عليها. |
| اختبار تسرب المقعد | التحقق من أداء الإغلاق وفقًا لمتطلبات التسرب المحددة. |
| اختبار السكتة الدماغية الوظيفية | يتحقق من حركة الجذع وحركة المشغل ونطاق فتح الصمام والاستجابة الميكانيكية. |
| معايرة محدد الموضع | التحقق من استجابة الصمام لإشارة التحكم حيث يتم توفير جهاز تحديد الموضع. |
| فحص حجم المحرك | يؤكد خرج المحرك ضد انخفاض الضغط ومتطلبات الإغلاق. |
| التفتيش تقليم | التحقق من المكونات، والمقعد، والقفص، والواجهة الصلبة، والانتهاء من السطح، وحالة الملاءمة. |
| كتاب البيانات النهائية | يجمع الرسومات والشهادات وسجلات التفتيش وتقارير الاختبار ومستندات التعبئة. |
يجب أن تحمي عبوات التصدير وجوه الحافة ونهايات اللحام التناكبي وأجزاء القطع ومنطقة تعبئة الجذع والمشغل ومحدد الموضع والأنابيب وملحقات التحكم. يمكن تعبئة الصمامات بأغطية المنافذ، والتغليف المقاوم للرطوبة، وفصل الرغوة، وحالات الخشب الرقائقي المقوى وفقًا لحجم الصمام وطريقة الشحن.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- اسم الوسيط وتكوينه وحالته الطورية
- الحد الأدنى والعادي والحد الأقصى لمعدل التدفق
- ضغط المدخل وضغط المخرج
- انخفاض الضغط الطبيعي والحد الأقصى للضغط التفاضلي
- درجة حرارة التشغيل ودرجة حرارة التصميم
- قيمة السيرة الذاتية المطلوبة إذا كانت متوفرة
- خاصية التدفق المطلوبة: نسبة متساوية أو خطية أو غيرها
- التجويف أو الوميض أو الضوضاء أو التآكل أو الاهتزاز إذا تم تحديده
- فئة التسرب المطلوبة إذا تم تحديدها
- إشارة التحكم وموضع الفشل وتفضيل المشغل
- متطلبات مواد الجسم والزخرفة والتعبئة والحشية
- معيار الاتصال والمتطلبات وجهاً لوجه واتجاه التثبيت
- متطلبات الاختبار والتوثيق والتفتيش من طرف ثالث
الأسئلة الشائعة
ما هو صمام التحكم في الضغط العالي المستخدم؟
يتم استخدام صمام التحكم في الضغط العالي لتعديل التدفق أو الضغط أو التحكم في العمليات في أنظمة الضغط العالي للسوائل والغاز والبخار والعمليات الصناعية.
هل صمام التحكم في الضغط العالي هو نفس صمام الكرة عالي الضغط؟
لا. عادةً ما يتم استخدام صمام التحكم في الضغط العالي للتحكم في التعديل. عادةً ما يتم استخدام الصمام الكروي عالي الضغط للعزل في خطوط الأنابيب ذات الضغط العالي.
ما الذي يجب مراعاته عند اختيار صمام التحكم في الضغط العالي؟
تشمل نقاط الاختيار الرئيسية ضغط المدخل، وضغط المخرج، ومعدل التدفق، وانخفاض الضغط، ودرجة الحرارة، والحالة المتوسطة، وقيمة السيرة الذاتية، وتصميم القطع، وفئة التسرب، وحجم المحرك، وإشارة التحكم.
هل يمكن لصمامات التحكم في الضغط العالي التعامل مع التجويف؟
يمكن تهيئتها بحواف مناسبة بعد مراجعة التجويف، لكن مقاومة التجويف تعتمد على انخفاض الضغط، والحالة المتوسطة، وتصميم الزخرفة، وورقة بيانات المشروع المعتمدة.
ما هي المعلومات اللازمة للاقتباس؟
بالنسبة لعرض الأسعار، قم بتوفير المتوسط، ومعدل التدفق، وضغط المدخل، وضغط المخرج، وانخفاض الضغط، ودرجة الحرارة، والسيرة الذاتية المطلوبة، وفئة التسرب، وإشارة التحكم، وموضع الفشل، ونوع المحرك، ومتطلبات المواد ومتطلبات الفحص.
