ميزات المنتج الرئيسية
- مصمم لتنظيم تدفق مياه الرش في أنظمة إزالة الحرارة بالبخار
- مناسبة لمكيف الهواء والتحكم في درجة حرارة بخار الغلاية وخدمة تكييف البخار
- يساعد على التحكم في حقن مياه التبريد في أنظمة البخار شديدة السخونة
- يتوفر صمام التحكم في الكرة الأرضية أو صمام التحكم في الزاوية أو تصميم الجسم الخاص بالمشروع
- خيارات التجهيز ذات المقعد الواحد، أو الموجهة بالقفص، أو المتوازنة، أو المضادة للتجويف، أو المقواة
- يتوفر مشغل هوائي أو مشغل كهربائي أو حزمة ملحقات التحكم
- يمكن تكوين محدد الموضع أو منظم مرشح الهواء أو صمام الملف اللولبي أو مفتاح الحد أو جهاز التغذية المرتدة
- تحديد حجم الصمام واختيار القطع بناءً على ضغط ماء الرش ومعدل التدفق وانخفاض الضغط
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام التحكم في رش الماء | نوع الكرة الأرضية أو نوع الزاوية أو صمام التحكم الخاص بالمشروع |
| الوظيفة الرئيسية | تنظيم تدفق مياه التبريد لتسخين البخار | Attemperator، التحكم في درجة حرارة البخار أو خدمة تكييف البخار |
| مادة الجسم | الكربون الصلب أو الفولاذ المقاوم للصدأ | سبائك الصلب أو مواد الضغط العالي المحددة للمشروع |
| تصميم القطع | تقليم بمقعد واحد أو موجه بالقفص | تقليم متوازن، تقليم مضاد للتجويف، تقليم مقوى أو تقليم متعدد المراحل |
| تصميم المقعد | مقعد معدني | فئة تسرب مختارة وفقا لمتطلبات المشروع |
| العملية | المحرك الهوائي مع مناور | المحرك الكهربائي أو جهاز تحديد المواقع الذكي أو حزمة الملحقات الآمنة من الفشل |
| نهاية الاتصال | اتصال ذو حواف | اللحام التناكبي أو التوصيل الخاص بالمشروع وفقًا لمعايير الأنابيب |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام التحكم في رش الماء / صمام التحكم في إزالة الحرارة |
| الوظيفة الأساسية | ينظم تدفق مياه التبريد لإزالة ارتفاع درجة حرارة البخار والتحكم في درجة الحرارة |
| تصميم الصمام | صمام التحكم في الكرة الأرضية، أو صمام التحكم في الزاوية، أو تصميم صمام التحكم في مياه الرش الخاص بالمشروع |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة وحساب السيرة الذاتية والرسم المعتمد |
| تصنيف الضغط | وفقًا لضغط ماء الرش ودرجة الحرارة ومواد الجسم ومواصفات المشروع |
| مادة الجسم | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب أو المواد المحددة للمشروع |
| تقليم المواد | الفولاذ المقاوم للصدأ، أو الزخرفة المقواة، أو الزخرفة المصنوعة من السبائك، أو الزخرفة الصلبة أو مواد الزخرفة الخاصة بالمشروع |
| خيارات القطع | مقعد واحد، متوازن، موجه بالقفص، مضاد للتجويف أو متعدد المراحل وفقًا لنتيجة التحجيم |
| خاصية التدفق | نسبة متساوية، خطية أو مختارة حسب متطلبات التحكم |
| العملية | مشغل هوائي، مشغل كهربائي أو حزمة ملحقات التحكم |
| وسائل الإعلام النموذجية | رش الماء أو مياه تغذية الغلايات أو المياه المكثفة أو المعالجة بعد مراجعة ورقة البيانات |
| مرجع الاختبار | وفقًا لمواصفات الفحص المعتمدة ومعيار المنتج المحدد حيثما ينطبق ذلك |
ملاحظة فنية: لا تنشر قيمة Cv ثابتة، أو تصنيف الضغط، أو نطاق درجة الحرارة، أو حد انخفاض الضغط، أو فئة التسرب، أو أداء الانحلال، أو دقة التحكم في درجة الحرارة حتى يتم تأكيد بيانات البخار، وبيانات مياه الرش، وتصميم القطع، وورقة بيانات المشروع المعتمدة.
كيف يعمل صمام التحكم في رش الماء

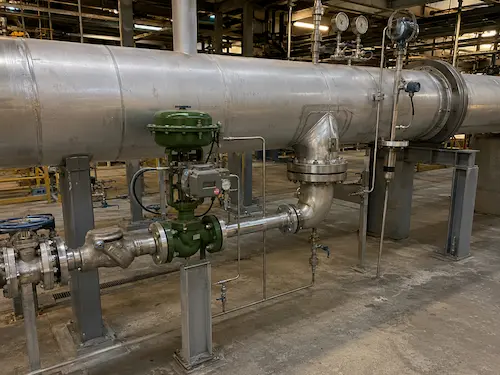

يقوم صمام التحكم في ماء الرش بضبط كمية مياه التبريد المقدمة إلى جهاز إزالة الحرارة أو جهاز التبريد أو نظام التحكم في درجة حرارة البخار. عندما تكون درجة حرارة البخار أعلى من القيمة المطلوبة، قد يقوم نظام التحكم بفتح صمام ماء الرش بشكل أكبر لزيادة حقن ماء التبريد. عندما تقترب درجة حرارة البخار من النطاق المطلوب، يتم تعديل الصمام لتقليل أو استقرار تدفق ماء الرش.
لا تعتمد النتيجة النهائية للتحكم في درجة حرارة البخار على الصمام فحسب، بل تعتمد أيضًا على تصميم فوهة الرش وضغط ماء الرش وجودة الانحلال وسرعة البخار وطول الأنبوب المستقيم ومسافة الخلط وموقع مستشعر درجة الحرارة وضبط حلقة التحكم.
صمام التحكم في رش الماء مقابل صمام التحكم بالبخار
| عنصر المقارنة | صمام التحكم في رش الماء | صمام التحكم بالبخار |
|---|---|---|
| المتوسطة التي تسيطر عليها | مياه التبريد / مياه الرش | البخار المشبع، البخار المسخن أو البخار المعالج |
| الوظيفة الرئيسية | يتحكم في تدفق ماء الرش لتقليل درجة حرارة البخار | يتحكم في تدفق البخار أو الضغط أو حالة البخار المعالجة |
| النظام النموذجي | جهاز إزالة الحرارة أو جهاز التكييف أو محطة تكييف البخار | خط بخار الغلاية، رأس البخار، حلقة التحكم في بخار العملية |
| التركيز على الاختيار | ضغط ماء الرش، ومعدل التدفق، وانخفاض الضغط، والتشذيب، واستجابة المحرك | ضغط البخار ودرجة الحرارة ومعدل التدفق والضوضاء والتعبئة وتصميم القطع |
بالنسبة لتطبيقات التحكم في جانب البخار، قم بمراجعة موقعنا صمام التحكم بالبخار. بالنسبة لتطبيقات التحكم في جانب مياه التغذية، قم بمراجعة موقعنا صمام التحكم في مياه تغذية الغلايات.
صمام التحكم في رش الماء مقابل صمام التحكم في مياه تغذية الغلايات
يتعامل صمام التحكم في مياه الرش وصمام التحكم في مياه تغذية الغلاية مع المياه، لكن وظائفهما مختلفة. ينظم صمام التحكم في مياه تغذية الغلاية المياه التي تدخل الغلاية لمستوى الأسطوانة أو التحكم في مياه التغذية. ينظم صمام التحكم في ماء الرش مياه التبريد المحقونة في البخار للتحكم في درجة الحرارة.
| عنصر المقارنة | صمام التحكم في رش الماء | صمام التحكم في مياه تغذية الغلايات |
|---|---|---|
| الوظيفة الرئيسية | يتحكم في حقن الماء لتسخين البخار | يتحكم في تدفق مياه تغذية الغلاية ومستوى الأسطوانة |
| موقع النظام | التحكم في درجة حرارة البخار / نظام إزالة الحرارة | خط تغذية الغلاية / حلقة التحكم في مستوى الأسطوانة |
| هدف السيطرة | درجة حرارة مخرج البخار بعد الخلط | تدفق مياه التغذية أو مستوى أسطوانة الغلاية |
| التركيز على الاختيار | نطاق تدفق الرش ومتطلبات الانحلال وانخفاض الضغط | التحكم في السائل عالي الضغط ومخاطر التجويف والاستجابة لمستوى الأسطوانة |
اختيار القطع والمحرك
غالبًا ما تعمل صمامات التحكم في رش الماء في ظل ظروف الحمل المتغيرة. قد يحتاج الصمام إلى تحكم ثابت في التدفق المنخفض أثناء بدء التشغيل واستجابة دقيقة أثناء تغيرات الحمل. يجب تحديد تصميم القطع وحجم المشغل وفقًا لنطاق تدفق ماء الرش الفعلي وانخفاض الضغط وإشارة التحكم.
| عنصر التحديد | الغرض |
|---|---|
| تقليم مقعد واحد | يُستخدم عندما يكون انخفاض الضغط ومتطلبات الإغلاق مناسبًا لحجم الصمام المحدد |
| تقليم متوازن | يساعد على تقليل متطلبات قوة المحرك في خدمة الضغط التفاضلي العالي المحددة |
| تقليم موجه للقفص | يدعم توجيه المكونات المستقر ويمكن تهيئته لظروف التحكم المحددة |
| تقليم مكافحة التجويف | يؤخذ في الاعتبار الأماكن التي قد يؤدي فيها انخفاض ضغط الماء المرتفع إلى حدوث خطر التجويف |
| تقليم تصلب | يُنظر إليه على أنه ذو سرعة عالية أو خطر التآكل أو يتطلب خدمة رش الماء |
| المحرك الهوائي | شائع للتحكم في التعديل السريع والمستقر عند توفر هواء الجهاز |
| المحرك الكهربائي | يتم اختياره في حالة تطبيق التحكم الكهربائي أو أتمتة الموقع أو تقييد إمداد الهواء |
| مناور | يحسن دقة تحديد المواقع وفقا لإشارة التحكم في درجة الحرارة |
التطبيقات النموذجية
- أنظمة إزالة الحرارة بالبخار
- التحكم في رذاذ الماء من Attemperator
- التحكم في درجة حرارة البخار في محطة توليد الكهرباء
- الغلاية تخفيض درجة حرارة البخار المسخن
- أنظمة تكييف البخار HRSG
- أنظمة إزالة الحرارة الالتفافية للتوربينات بعد المراجعة الهندسية
- محطات التكييف البخاري الصناعي
- أنظمة المعالجة البخارية للتكرير والكيماويات وتوليد الطاقة
بالنسبة لتطبيقات صمامات محطات الطاقة، قم بالمراجعة صمامات محطات توليد الطاقة. للحصول على منتجات صمامات التحكم الأوسع، قم بزيارة فئة صمام التحكم. للحصول على خدمة انخفاض الضغط العالي، قم بمراجعة موقعنا صمام التحكم بالزاوية.
حدود التطبيق
- لا ينبغي اختيار صمامات التحكم في مياه الرش فقط حسب حجم الأنبوب الاسمي.
- تتطلب خدمة انخفاض الضغط العالي حساب السيرة الذاتية ومراجعة التجويف وتحديد حجم المشغل.
- تعتمد دقة التحكم في درجة الحرارة على نظام إزالة الحرارة الكامل، وليس على الصمام فقط.
- يجب مراجعة تصميم فوهة الرش ومسافة الخلط وموقع مستشعر درجة الحرارة من قبل مصمم النظام.
- قد تتطلب عملية التدفق المنخفض مراجعة خاصة للقطع أو إمكانية النطاق.
- قد يتطلب التجويف أو الوميض أو الضوضاء أو خطر التآكل تصميمًا خاصًا.
- تعتمد فئة التسرب على التصميم المحدد وتصميم المقعد ومواصفات الاختبار.
- لا تدعي الانحلال المثالي، أو عدم التسرب، أو عدم وجود تجويف، أو درجة حرارة المخرج المضمونة دون تأكيد المشروع.
التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد الجسم وغطاء المحرك والزخرفة والساق والمواد التي تحتوي على الضغط عند الحاجة. |
| التفتيش الأبعاد | التحقق من البعد وجهًا لوجه، والاتصال النهائي، وواجهة المشغل وعلامات الصمام. |
| اختبار ضغط القشرة | يتحقق من سلامة الجسم المحتوي على الضغط في ظل ظروف الاختبار المتفق عليها. |
| اختبار تسرب المقعد | التحقق من أداء الإغلاق وفقًا لمتطلبات التسرب المحددة. |
| اختبار السكتة الدماغية الوظيفية | يتحقق من حركة الجذع وحركة المشغل ونطاق فتح الصمام والاستجابة الميكانيكية. |
| معايرة محدد الموضع | التحقق من استجابة الصمام لإشارة التحكم حيث يتم توفير جهاز تحديد الموضع. |
| فحص حجم المحرك | يؤكد خرج المحرك ضد انخفاض الضغط ومتطلبات الإغلاق. |
| كتاب البيانات النهائية | يجمع الرسومات والشهادات وسجلات التفتيش وتقارير الاختبار ومستندات التعبئة. |
يجب أن تحمي عبوات التصدير وجوه الحافة ونهايات اللحام التناكبي وأجزاء القطع ومنطقة تعبئة الجذع والمشغل ومحدد الموضع والأنابيب وملحقات التحكم. يمكن تعبئة الصمامات بأغطية المنافذ، والتغليف المقاوم للرطوبة، وفصل الرغوة، وحالات الخشب الرقائقي المقوى وفقًا لحجم الصمام وطريقة الشحن.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- حالة الخدمة: التحكم في رش الماء، أو نظام التبريد أو إزالة الحرارة
- رش ضغط الماء ودرجة الحرارة
- الحد الأدنى والعادي والحد الأقصى لمعدل تدفق مياه الرش
- ضغط البخار ودرجة حرارة البخار قبل إزالة الحرارة
- الهدف درجة حرارة البخار المخرج بعد إزالة الحرارة
- انخفاض الضغط الطبيعي والحد الأقصى للضغط التفاضلي عبر الصمام
- قيمة السيرة الذاتية المطلوبة إذا كانت متوفرة
- خاصية التدفق المطلوبة: نسبة متساوية أو خطية أو غيرها
- مشكلة التجويف أو التآكل أو الضوضاء أو الاهتزاز إذا تم تحديدها
- فئة التسرب المطلوبة إذا تم تحديدها
- إشارة التحكم وموضع الفشل وتفضيل المشغل
- متطلبات مواد الجسم والزخرفة والتعبئة والحشية
- معيار الاتصال والمتطلبات وجهاً لوجه واتجاه التثبيت
- متطلبات الاختبار والتوثيق والتفتيش من طرف ثالث
الأسئلة الشائعة
ما هو صمام التحكم في رش الماء المستخدم؟
يتم استخدام صمام التحكم في ماء الرش لتنظيم تدفق مياه التبريد إلى جهاز إزالة السخونة أو جهاز التبريد أو نظام التحكم في درجة حرارة البخار للمساعدة في تقليل درجة حرارة البخار شديد السخونة.
هل صمام التحكم في ماء الرش هو نفس صمام التحكم في البخار؟
لا. يتحكم صمام التحكم في ماء الرش في تدفق ماء التبريد. يتحكم صمام التحكم بالبخار في تدفق البخار الرئيسي أو ضغط البخار. إنهم يعملون على وسائط مختلفة وواجبات رقابية مختلفة.
هل صمام التحكم في مياه الرش هو نفس صمام التحكم في مياه تغذية الغلاية؟
لا. يقوم صمام التحكم في مياه تغذية الغلاية بتنظيم دخول مياه التغذية إلى الغلاية. ينظم صمام التحكم في ماء الرش مياه التبريد المحقونة في البخار لإزالة الحرارة الزائدة أو التحكم في درجة الحرارة.
ما الذي يسبب مشاكل في صمامات التحكم في رش الماء؟
تشمل المشاكل الشائعة التحجيم غير الصحيح، والتحكم غير المستقر في التدفق المنخفض، وانخفاض الضغط العالي، والتجويف، وتآكل القطع، واستجابة المحرك الضعيفة، وضغط ماء الرش غير الكافي، وضعف التنسيق مع فوهة إزالة التسخين.
ما هي المعلومات اللازمة للاقتباس؟
للحصول على عرض الأسعار، قم بتوفير ضغط ماء الرش، ودرجة حرارة ماء الرش، ومعدل تدفق ماء الرش، وضغط البخار، ودرجة حرارة البخار، ودرجة حرارة المخرج المستهدفة، وانخفاض الضغط، والسيرة الذاتية المطلوبة، وإشارة التحكم، وموضع الفشل، ونوع المشغل، ومتطلبات المواد ومتطلبات الفحص.
