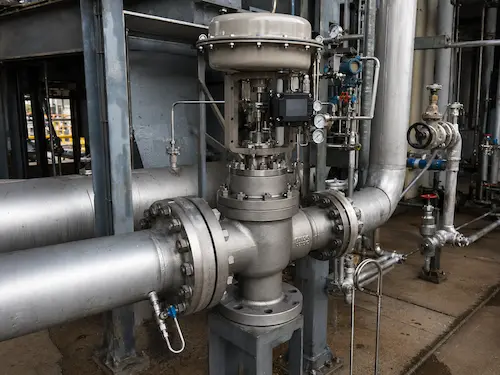

يُستخدم هذا الصمام بشكل شائع في أنظمة البخار، ومياه تغذية الغلايات، واستنزاف السخان، وتخفيض الضغط، وخطوط العمليات الكيميائية، والتحكم في التدفق التآكلي والتطبيقات التي يتطلب فيها تخطيط خط الأنابيب أو حالة العملية تكوين زاوية الجسم. يعتمد الاختيار الصحيح على انخفاض الضغط، ومعدل التدفق، ودرجة الحرارة، والحالة المتوسطة، وتصميم القطع، وحجم المشغل، ومتطلبات التسرب، وأداء التحكم.
ميزات المنتج الرئيسية
- مسار تدفق الجسم بزاوية 90 درجة لتطبيقات محددة للخدمة والتحكم في العمليات
- مناسب لتعديل التحكم في التدفق أو خفض الضغط أو خدمة التصريف بعد مراجعة الحجم
- يمكن تهيئتها لخدمة البخار أو مياه تغذية الغلايات أو المواد الكيميائية أو الوميض أو التآكل
- خيارات التطعيمات ذات المقعد الواحد، الموجهة بالقفص، المتوازنة، المضادة للضوضاء أو المضادة للتآكل
- يتوفر مشغل هوائي أو مشغل كهربائي أو حزمة ملحقات التحكم
- يمكن تكوين محدد الموضع أو منظم مرشح الهواء أو صمام الملف اللولبي أو مفتاح الحد أو جهاز التغذية المرتدة
- لحام ذو حواف أو بعقب أو وصلة نهائية خاصة بالمشروع وفقًا لمتطلبات الأنابيب
- تم تأكيد فئة الهيكل والتجهيزات والتعبئة والتسرب وفقًا لورقة البيانات المعتمدة
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام التحكم بالزاوية | صمام التحكم في الكرة الأرضية الزاوية أو صمام التحكم في الخدمة الشديدة الخاص بالمشروع |
| الوظيفة الرئيسية | تنظيم التدفق والتحكم في الضغط | انخفاض الضغط العالي، الوميض، البخار، الصرف أو خدمة التآكل |
| تصميم الجسم | جسم بزاوية 90 درجة | تصميم جسم ذو حواف أو ملحومة أو خاص وفقًا لحالة العملية |
| مادة الجسم | الكربون الصلب أو الفولاذ المقاوم للصدأ | سبائك الصلب أو الفولاذ المقاوم للصدأ على الوجهين أو المواد المحددة للمشروع |
| تصميم القطع | تقليم بمقعد واحد أو موجه بالقفص | تقليم متوازن، تقليم مضاد للضوضاء، تقليم مضاد للتجويف أو تقليم مقوى |
| العملية | المحرك الهوائي مع مناور | مشغل كهربائي، محدد موضع ذكي، عجلة يدوية أو حزمة ملحقات آمنة من الفشل |
| نهاية الاتصال | اتصال ذو حواف | اللحام التناكبي أو التوصيل الخاص بالمشروع وفقًا لمعايير الأنابيب |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام التحكم في الزاوية / صمام التحكم من نوع الزاوية / صمام التحكم في الكرة الأرضية |
| الوظيفة الأساسية | تعديل التحكم في التدفق أو التحكم في الضغط أو خدمة خفض الضغط |
| تصميم الصمام | جسم بزاوية 90 درجة، زخرفة تحكم على شكل الكرة الأرضية، هيكل يعمل بالمحرك |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة وحساب السيرة الذاتية والرسم المعتمد |
| تصنيف الضغط | وفقًا لتصميم الجسم ومواد الجسم ودرجة الحرارة ومواصفات المشروع |
| مادة الجسم | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ المزدوج أو المواد المحددة للمشروع |
| تقليم المواد | الفولاذ المقاوم للصدأ، أو الزخرفة المقواة، أو الزخرفة المصنوعة من السبائك، أو الزخرفة الصلبة أو المواد الخاصة بالمشروع |
| تصميم المقعد/الختم | مقعد معدني، مقعد ناعم أو تصميم إغلاق محدد وفقًا لمتطلبات التسرب |
| خاصية التدفق | نسبة متساوية، خطية أو مختارة حسب متطلبات التحكم |
| العملية | مشغل هوائي، مشغل كهربائي أو حزمة ملحقات التحكم |
| وسائل الإعلام النموذجية | البخار أو الماء أو مياه تغذية الغلايات أو المكثفات أو السوائل الكيميائية أو الغاز أو وسائط المعالجة بعد المراجعة |
| مرجع الاختبار | وفقًا لمواصفات الفحص المعتمدة ومعيار المنتج المحدد حيثما ينطبق ذلك |
ملاحظة فنية: لا تنشر قيمة Cv ثابتة، أو حد انخفاض الضغط، أو فئة التسرب، أو نطاق درجة الحرارة، أو مستوى الضوضاء، أو مقاومة التجويف أو مقاومة التآكل حتى يتم تأكيد الوسط، ومعدل التدفق، وانخفاض الضغط، وتصميم القطع، وحجم المحرك، وورقة بيانات المشروع المعتمدة.
كيف يعمل صمام التحكم في الزاوية
يستخدم صمام التحكم في الزاوية قابس الصمام والمقعد والمشغل لتنظيم فتحة التدفق. يقوم المشغل بتحريك الجذع وفقًا لإشارة التحكم، ويقوم محدد الموضع بضبط حركة الصمام لتتناسب مع موضع التحكم المطلوب.
يغير جسم الزاوية 90 درجة اتجاه التدفق داخل الصمام. يمكن أن يكون ترتيب الجسم هذا مفيدًا في تطبيقات محددة لانخفاض الضغط العالي، أو الوميض، أو التآكل، أو تصريف البخار، أو تطبيقات تفريغ العمليات. يجب مراجعة مواد القطع وملف تعريف القابس وتصميم المقعد وسرعة المخرج بعناية قبل الاختيار.
صمام التحكم في الزاوية مقابل صمام التحكم في الكرة الأرضية
| عنصر المقارنة | صمام التحكم بالزاوية | صمام التحكم بالكرة الأرضية |
|---|---|---|
| مسار تدفق الجسم | مسار تدفق بزاوية 90 درجة | مسار التدفق المباشر أو من النوع Z حسب التصميم |
| القوة النموذجية | انخفاض الضغط العالي، الوميض، خدمة الصرف، التحكم في العمليات التآكلية أو الشديدة | التحكم العام في العمليات والبخار والغاز والماء وتعديل السوائل النظيفة |
| تخطيط خطوط الأنابيب | مفيد عندما يكون تغيير اتجاه التدفق أو تخطيط نوع الصرف مطلوبًا | مفيد لتركيب صمام التحكم المضمن القياسي |
| التركيز على الاختيار | سرعة المخرج، والتآكل، والوميض، ومواد القطع وحماية مخرج الجسم | السيرة الذاتية، تصميم القطع، فئة التسرب، انخفاض الضغط، الضوضاء وحجم المحرك |
صمام التحكم في الزاوية مقابل صمام التحكم بالبخار
يتم اختيار صمام التحكم بالبخار بواسطة وسيلة الخدمة وواجب التحكم. قد يستخدم جسمًا كرويًا أو جسمًا زاوية أو أي تصميم آخر لجسم صمام التحكم. يتم اختيار صمام التحكم في الزاوية حسب هندسة الجسم ومسار التدفق. عندما تتطلب خدمة البخار أيضًا جسمًا بزاوية 90 درجة، يمكن تكوين الصمام كصمام تحكم بالبخار بزاوية بعد مراجعة تفصيلية للحجم.
| عنصر المقارنة | صمام التحكم بالزاوية | صمام التحكم بالبخار |
|---|---|---|
| التعريف الرئيسي | تم تحديده بواسطة هيكل الجسم بزاوية 90 درجة | يتم تحديدها بواسطة خدمة البخار ووظيفة التحكم |
| الخدمة المشتركة | خدمة هبوط الضغط العالي والوميض والتآكل والصرف والعمليات الكيميائية | التحكم في بخار الغلاية والبخار المسخن والبخار المشبع وضغط البخار |
| تداخل | يمكن استخدامه للبخار إذا كان جسم الزاوية والزخرفة مناسبين | يمكن استخدام جسم الزاوية عندما تتطلب حالة عملية البخار ذلك |
| التركيز على الاختيار | مسار التدفق، وسرعة الخروج، والتآكل، والتشذيب، وحماية الجسم | ضغط البخار، درجة الحرارة، انخفاض الضغط، الضوضاء، التشذيب والتعبئة |
بالنسبة لتطبيقات التحكم الخاصة بالبخار، قم بمراجعة موقعنا صمام التحكم بالبخار. للحصول على منتجات مراقبة العمليات العامة، قم بزيارة فئة صمام التحكم.
اختيار القطع والمحرك
يعتمد أداء صمام التحكم في الزاوية بشكل كبير على تصميم القطع وحجم المشغل. قد يتطلب الانخفاض الشديد في الضغط، أو الوميض، أو التآكل، أو الاهتزاز، أو السرعة العالية تقليمًا مقوى، أو تصميمًا خاصًا لمسار التدفق، أو حماية للمخرج، أو تقليل الضغط متعدد المراحل بعد المراجعة الهندسية.
| عنصر التحديد | الغرض |
|---|---|
| تقليم مقعد واحد | يُستخدم عندما تكون متطلبات الإغلاق وانخفاض الضغط مناسبة لحجم الصمام المحدد |
| تقليم متوازن | يساعد على تقليل متطلبات قوة المحرك في خدمة الضغط التفاضلي العالي المحددة |
| تقليم موجه للقفص | يدعم توجيه المكونات المستقر ويمكن تهيئته لظروف التحكم في التدفق المحددة |
| تقليم تصلب | يعتبر مناسبًا للتآكل أو السرعة العالية أو ظروف انخفاض الضغط الصعبة |
| تقليم مكافحة الضوضاء | يؤخذ في الاعتبار عندما يؤدي انخفاض ضغط الغاز أو البخار إلى حدوث ضوضاء مفرطة |
| المحرك الهوائي | شائع للتحكم في التعديل السريع والمستقر عند توفر هواء الجهاز |
| المحرك الكهربائي | يتم تحديده حيثما ينطبق التحكم الكهربائي أو أتمتة الموقع أو قيود هواء الجهاز |
| مناور | يحسن دقة تحديد المواقع وفقا لإشارة التحكم |
التطبيقات النموذجية
- التحكم في عملية انخفاض الضغط العالي
- خدمة تخفيض ضغط البخار وصرف البخار بعد مراجعة المقاسات
- تطبيقات التحكم في مياه تغذية الغلايات والمكثفات
- خدمة السائل الوامض بعد مراجعة سرعة القطع والمخرج
- وسائط عملية التآكل أو عالية السرعة بعد مراجعة المواد
- خطوط التحكم بالعمليات الكيميائية والبتروكيميائية
- أنظمة التحكم المساعدة لمحطات الطاقة
- تتطلب وحدات العمليات الصناعية تصميم جسم صمام التحكم بزاوية 90 درجة
بالنسبة لتطبيقات صمامات محطات الطاقة، قم بالمراجعة صمامات محطات توليد الطاقة. للحصول على خدمة التحكم في دوار الملاط أو السوائل المتسخة، قم بمراجعة موقعنا صمام التحكم في المكونات غريب الأطوار.
حدود التطبيق
- لا ينبغي اختيار صمامات التحكم في الزاوية فقط حسب الحجم الاسمي للأنبوب.
- تتطلب خدمة انخفاض الضغط العالي حساب السيرة الذاتية واختيار القطع ومراجعة حجم المشغل.
- ويجب تقييم مخاطر الوميض والتجويف والضوضاء والتآكل قبل الاختيار.
- قد تتطلب سرعة المخرج العالية حماية المنفذ أو تقليمًا مقوى أو مراجعة الأنابيب.
- تتطلب خدمة البخار اختيار مادة الجسم المناسبة ومواد الزخرفة والتعبئة والحشية.
- قد تتطلب الخدمة المتسخة أو التي تحتوي على مواد صلبة تقليمًا خاصًا أو نوع صمام مختلفًا.
- تعتمد فئة التسرب على تصميم المقعد المحدد ومواصفات الاختبار.
- لا تدعي عدم وجود تسرب أو تآكل أو تجويف أو ملاءمة الخدمة الشاملة الشاملة دون تأكيد المشروع.
التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد الجسم وغطاء المحرك والزخرفة والساق والمواد التي تحتوي على الضغط عند الحاجة. |
| التفتيش الأبعاد | التحقق من البعد وجهًا لوجه، والاتصال النهائي، واتجاه زاوية الجسم، وواجهة المشغل وعلامات الصمام. |
| اختبار ضغط القشرة | يتحقق من سلامة الجسم المحتوي على الضغط في ظل ظروف الاختبار المتفق عليها. |
| اختبار تسرب المقعد | التحقق من أداء الإغلاق وفقًا لمتطلبات التسرب المحددة. |
| اختبار السكتة الدماغية الوظيفية | يتحقق من حركة الجذع وحركة المشغل ونطاق فتح الصمام والاستجابة الميكانيكية. |
| معايرة محدد الموضع | التحقق من استجابة الصمام لإشارة التحكم حيث يتم توفير جهاز تحديد الموضع. |
| التفتيش تقليم | التحقق من المكونات، والمقعد، والقفص، والواجهة الصلبة، والانتهاء من السطح، وحالة الملاءمة. |
| كتاب البيانات النهائية | يجمع الرسومات والشهادات وسجلات التفتيش وتقارير الاختبار ومستندات التعبئة. |
يجب أن تحمي عبوات التصدير وجوه الحافة، ونهايات اللحام التناكبي، وحواف القابس والمقعد، ومنطقة تعبئة الجذع، والمشغل، ومحدد الموضع، والأنابيب، وملحقات التحكم. يمكن تعبئة الصمامات بأغطية المنافذ، والتغليف المقاوم للرطوبة، وفصل الرغوة، وحالات الخشب الرقائقي المقوى وفقًا لحجم الصمام وطريقة الشحن.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- اسم المتوسطة وتكوينها
- الحد الأدنى والعادي والحد الأقصى لمعدل التدفق
- ضغط المدخل وضغط المخرج
- انخفاض الضغط الطبيعي والحد الأقصى للضغط التفاضلي
- درجة حرارة التشغيل ودرجة حرارة التصميم
- قيمة السيرة الذاتية المطلوبة إذا كانت متوفرة
- خاصية التدفق المطلوبة: نسبة متساوية أو خطية أو غيرها
- مخاوف من الوميض أو التجويف أو التآكل أو الضوضاء أو الاهتزاز إذا تم تحديدها
- فئة التسرب المطلوبة إذا تم تحديدها
- إشارة التحكم وموضع الفشل وتفضيل المشغل
- متطلبات مواد الجسم والزخرفة والتعبئة والحشية
- معيار الاتصال والمتطلبات وجهاً لوجه واتجاه التثبيت
- متطلبات الاختبار والتوثيق والتفتيش من طرف ثالث
الأسئلة الشائعة
ما هو صمام التحكم في الزاوية المستخدم؟
يتم استخدام صمام التحكم في الزاوية لتعديل التحكم في التدفق في تطبيقات مثل انخفاض الضغط العالي، والوميض، واستنزاف البخار، وخدمة التآكل، والتحكم في العمليات الكيميائية، وتخفيض الضغط الصناعي.
هل صمام التحكم بالزاوية هو نفسه صمام الزاوية؟
لا. إن صمام التحكم في الزاوية هو صمام تعديل يتم تشغيله بواسطة مشغل يستخدم للتحكم في العملية. قد يكون صمام الزاوية العام عبارة عن صمام إغلاق يدوي بزاوية 90 درجة فقط لخدمة المرافق أو السباكة.
ما هي ميزة تصميم الجسم الزاوية؟
يغير جسم الزاوية اتجاه التدفق بحوالي 90 درجة. يمكن أن يكون ذلك مفيدًا في تطبيقات الخدمة الشديدة أو خدمة التصريف أو الوميض أو انخفاض الضغط العالي المحددة حيث تكون هندسة الجسم ومسار تدفق المخرج أمرًا مهمًا.
هل يمكن استخدام صمامات التحكم في الزاوية لخدمة البخار؟
ويمكن أخذها في الاعتبار لخدمة البخار عندما يتم تأكيد مادة الجسم، ومواد الزخرفة، والتعبئة، والحشية، ومعدل درجة حرارة الضغط، وحجم المشغل، وحالة انخفاض الضغط من خلال ورقة البيانات المعتمدة.
ما هي المعلومات اللازمة للاقتباس؟
بالنسبة لعرض الأسعار، قم بتوفير المتوسط، ومعدل التدفق، وضغط المدخل، وضغط المخرج، وانخفاض الضغط، ودرجة الحرارة، والسيرة الذاتية المطلوبة، وفئة التسرب، وإشارة التحكم، وموضع الفشل، ونوع المحرك، ومتطلبات المواد ومتطلبات الفحص.
