Aplicações de válvula de esfera cobrem muitos sistemas de dutos industriais, incluindo água, gás, petróleo, vapor, processamento químico, tratamento de água, geração de energia, alimentos e bebidas e serviços de utilidade geral. Como as válvulas de esfera oferecem operação rápida de um quarto de volta, fechamento confiável, estrutura compacta e baixa queda de pressão, elas são amplamente utilizadas para isolamento, transferência de tanques, desligamento de emergência, roteamento de fluxo e controle automatizado de tubulações.
Contudo, uma válvula de esfera não deve ser selecionada apenas pelo tamanho ou tipo de conexão. Diferentes aplicações exigem diferentes materiais de corpo, materiais de sede, designs de vedação, classificações de pressão, limites de temperatura, tipos de portas e métodos de operação. Uma válvula de esfera de água padrão pode falhar no serviço de vapor. Uma válvula esférica geral de aço inoxidável pode não ser adequada para ácidos fortes. Uma válvula de porta reduzida pode restringir o fluxo quando for necessário um desempenho de passagem total.
Este guia explica aplicações comuns de válvulas de esfera industriais e como selecionar válvulas de esfera para água, gás, vapor, óleo, produtos químicos e serviços de processos gerais. Para uma visão geral mais ampla dos tipos de válvulas esfera, materiais, sedes e estruturas, leia nosso guia principal em válvulas de esfera industriais.
Por que as válvulas esfera são usadas em aplicações industriais
As válvulas esfera são amplamente utilizadas porque sua estrutura é simples e eficiente. Uma bola perfurada gira 90 graus para abrir ou fechar a tubulação. Quando totalmente aberto, o caminho do fluxo pode ser relativamente reto, especialmente em projetos de porta completa. Quando fechada, a esfera bloqueia o fluxo e veda as sedes das válvulas.
Principais vantagens das válvulas esfera
- Operação rápida de um quarto de volta
- Desempenho de desligamento confiável
- Estrutura corporal compacta
- Baixa queda de pressão em projetos de porta completa
- Adequado para operação manual, elétrica e pneumática
- Disponível em aço inoxidável, aço carbono, latão, liga, revestido e materiais plásticos
- Útil para utilidade geral e pipelines de processos exigentes
Principais limitações que os compradores devem compreender
- As válvulas de esfera padrão são projetadas principalmente para serviço aberto-fechado, e não para estrangulamento preciso
- O material da sede limita a temperatura, a pressão e a compatibilidade do meio
- Assentos macios podem não ser adequados para vapor em alta temperatura ou serviços abrasivos
- Produtos químicos corrosivos podem exigir materiais especiais ou designs revestidos
- Válvulas esfera acionadas exigem seleção correta de torque e sinal de controle
Aplicações comuns de válvulas de esfera por meio
| Médio / Serviço | Função típica de válvula de esfera | Preocupação com a seleção de chaves |
|---|---|---|
| Água | Desligamento, isolamento da bomba, filtragem, entrada/saída do tanque | Material do corpo, material da sede, classificação de pressão, risco de corrosão |
| Gás | Desligamento remoto, isolamento, controle de segurança | Desempenho de vazamento, design da sede, classe de pressão, confiabilidade do atuador |
| Vapor | Isolamento de rede elétrica e desligamento selecionado de alta temperatura | Classificação de temperatura, material do assento, material do corpo, expansão térmica |
| Petróleo | Manuseio de combustível, sistemas de lubrificação, isolamento de processos | Compatibilidade de vedação, pressão, viscosidade, requisitos de segurança contra incêndio |
| Químico | Transferência de produtos químicos, dosagem, isolamento de tanques, roteamento de processos | Resistência à corrosão, compatibilidade de assento, seleção de forro ou liga |
| Patins de Processo | Desligamento compacto, roteamento, sequenciamento automatizado | Tamanho da válvula, tipo de atuador, fiação, acesso para manutenção |

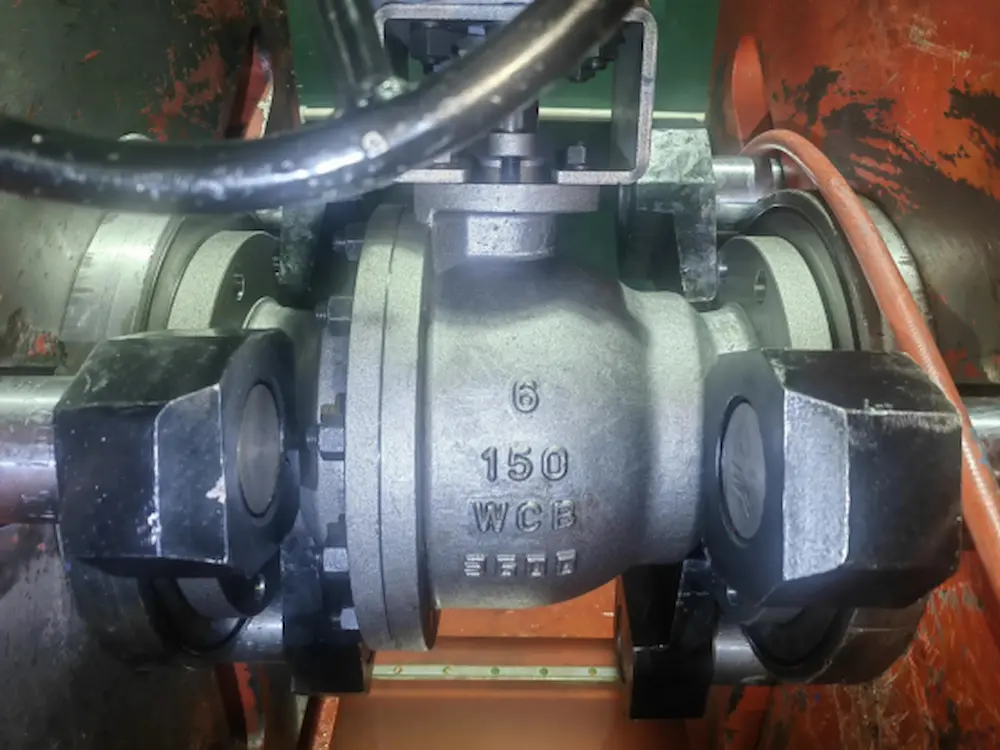

Válvulas de esfera para aplicações de água
O serviço de água é uma das aplicações mais comuns de válvulas de esfera. As válvulas de esfera são usadas em estações de tratamento de água, estações de bombeamento, sistemas de filtragem, linhas de água de resfriamento, distribuição de água limpa, sistemas de suporte de águas residuais e tubulações de serviços públicos industriais.
Aplicações comuns de água
- Isolamento de entrada e saída da bomba
- Patins para tratamento de água
- Sistemas de filtragem e retrolavagem
- Linhas de entrada e saída do tanque
- Sistemas de água de resfriamento
- Linhas de dosagem química no tratamento de água
Dicas de seleção para serviço de água
Para água limpa em geral, válvulas de esfera de aço inoxidável, aço carbono, latão ou plástico podem ser usadas dependendo da pressão, temperatura, qualidade da água e requisitos do projeto. Para produtos químicos para tratamento de água, os materiais da sede e da vedação devem ser verificados cuidadosamente porque cloro, ácidos, álcalis ou produtos químicos dosados podem atacar alguns materiais macios.
Para sistemas automatizados de tratamento de água, válvulas de esfera elétricas ou pneumáticas podem ser usadas para desligamento remoto e sequenciamento de processos. Os compradores podem revisar nosso guia em válvulas de esfera elétricas quando o torque do atuador, a tensão e a seleção do sinal de controle são necessários.

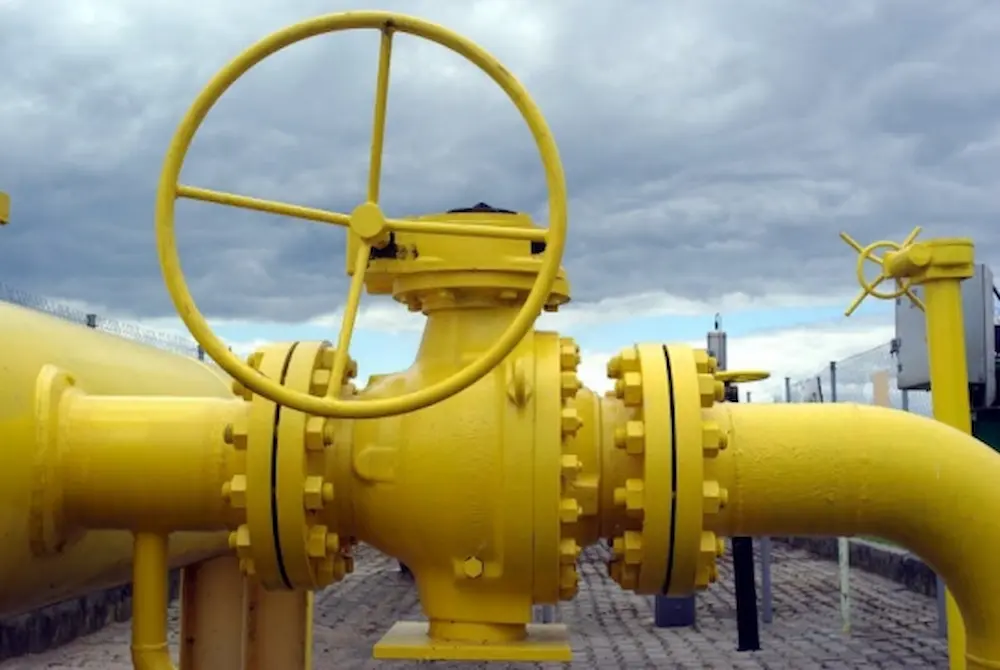

Válvulas de esfera para aplicações de gás
O serviço de gás é mais exigente do que muitos serviços de líquidos porque o controle de vazamentos é fundamental. As válvulas de esfera são usadas para corte de gás, isolamento de gás combustível, sistemas de ar comprimido, linhas de nitrogênio, sistemas de suporte de gás natural e distribuição de gás industrial.
Aplicações comuns de gás
- Isolamento de gasodutos de gás natural
- Desligamento de ar comprimido
- Sistemas de nitrogênio e gás inerte
- Linhas de gás combustível
- Skids de processo de gás
- Sistemas remotos de desligamento de emergência
Dicas de seleção para serviço de gás
Para válvulas de esfera de gás, os compradores devem confirmar o desempenho de vazamento, classe de pressão, material da sede, design de vedação da haste, material do corpo e se a aplicação requer design à prova de fogo, design antiestático ou testes específicos do projeto.
Para linhas de gás maiores ou de pressão mais alta, as válvulas de esfera montadas em munhão podem ser preferidas porque fornecem suporte de esfera mais forte e menor torque operacional. Os compradores podem comparar estruturas em nosso guia sobre válvula de esfera flutuante vs munhão.
Para uma seleção de serviços de gás mais focada, leia nosso artigo sobre válvulas de esfera para gases.
Válvulas de esfera para aplicações de vapor
O serviço a vapor requer uma seleção cuidadosa porque a alta temperatura pode danificar assentos macios, vedações e gaxetas. Nem todas as válvulas de esfera são adequadas para vapor. As válvulas de esfera de sede macia de PTFE padrão podem ter limitações de temperatura e devem ser verificadas antes do uso.
Aplicativos Steam comuns
- Isolamento do utilitário Steam
- Sistemas condensados
- Linhas auxiliares de caldeira
- Isolamento do trocador de calor
- Sistemas de aquecimento industrial
Dicas de seleção para serviço Steam
Para aplicações de vapor, os compradores devem confirmar a classificação de temperatura, classificação de pressão, material do corpo, material da sede, material de embalagem e se a válvula é adequada para ciclagem térmica. Em serviços de vapor em temperaturas mais altas, válvulas de esfera com sede metálica ou outros tipos de válvula podem ser mais adequadas do que projetos padrão de sede macia.
Os sistemas de vapor também podem exigir atenção especial à orientação da instalação, aquecimento, choque de pressão e acesso para manutenção. Se a válvula for usada para estrangulamento frequente, uma válvula globo ou válvula de controle pode ser mais apropriada do que uma válvula esférica padrão.
Válvulas de esfera para aplicações petrolíferas
O serviço de óleo inclui óleo combustível, óleo lubrificante, óleo hidráulico, óleo de processo e aplicações selecionadas da indústria de petróleo e gás. As válvulas esfera são comumente selecionadas porque proporcionam fechamento rápido e bom desempenho de vedação em muitos sistemas de óleo.
Aplicações Comuns de Petróleo
- Corte de óleo combustível
- Sistemas de lubrificação
- Isolamento de óleo hidráulico
- Linhas de transferência de óleo
- Isolamento de entrada e saída do tanque
- Sistemas de apoio ao processo de petróleo e gás
Dicas de seleção para serviços de petróleo
Para aplicações de óleo, os compradores devem confirmar o tipo de óleo, viscosidade, temperatura operacional, pressão, compatibilidade de vedação, requisitos de segurança contra incêndio e se a válvula deve ser operada manualmente ou automatizada. O FKM ou outros materiais de vedação podem ser usados em serviços petrolíferos selecionados, enquanto o EPDM geralmente não é adequado para muitos óleos e hidrocarbonetos.
Para serviços de óleo de grande diâmetro ou alta pressão, válvulas esfera montadas em munhão podem ser preferidas. Para oleodutos menores em geral, válvulas de esfera flutuantes podem ser suficientes se o torque e a pressão estiverem dentro dos limites do projeto da válvula.

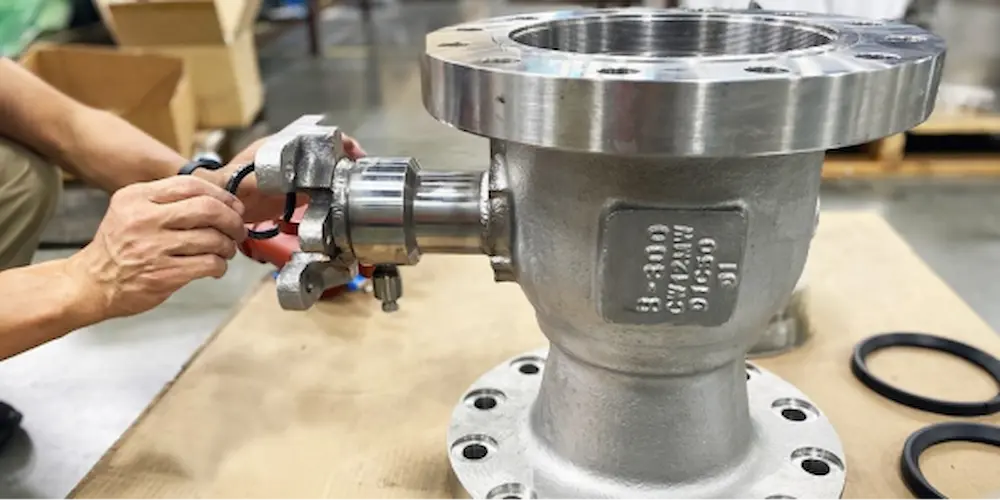

Válvulas de esfera para aplicações químicas
O serviço químico é uma das aplicações mais complexas da válvula de esfera porque o meio pode atacar o corpo da válvula, a esfera, a sede, a gaxeta da haste, a gaxeta ou o ambiente do atuador. A compatibilidade química deve ser revisada antes de selecionar a válvula.
Aplicações Químicas Comuns
- Transferência de ácido e álcali
- Manuseio de solventes
- Sistemas de dosagem química
- Linhas de entrada e saída do parque de tanques
- Dutos químicos para tratamento de água
- Isolamento e roteamento de skid de processo
Dicas de seleção para serviços químicos
Para aplicações químicas, os compradores devem fornecer o nome químico, concentração, temperatura, pressão, processo de limpeza e se há presença de sólidos ou cristalização. Aço inoxidável, válvulas com sede em PTFE, válvulas revestidas, titânio ou ligas especiais podem ser consideradas dependendo do serviço.
Para seleção de válvula de processamento químico, leia nosso guia em válvulas industriais para processamento químico. Para automação química, consulte válvulas de esfera elétricas em fábricas de produtos químicos.
Para aplicações que exigem assento de PTFE e desempenho de vedação resistente a produtos químicos, os compradores podem avaliar um Válvula de esfera PTFE dependendo dos requisitos de meio, pressão, temperatura e desligamento.
Válvulas de esfera para aplicações em alimentos e bebidas
As aplicações de alimentos e bebidas geralmente exigem materiais de aço inoxidável, superfícies internas limpas, vedações adequadas e limpeza fácil. Nem toda válvula de esfera industrial de aço inoxidável é adequada para serviços sanitários, portanto, os compradores devem confirmar se é necessário um projeto higiênico ou uma conexão sanitária.
Aplicações comuns em alimentos e bebidas
- Água limpa e água de processo
- Manuseio de líquidos de qualidade alimentar
- Linhas de transferência de bebidas
- Sistemas utilitários relacionados ao CIP
- Isolamento de saída do tanque
Dicas de seleção para serviços de alimentos e bebidas
Os compradores devem confirmar o tipo de aço inoxidável, acabamento superficial, tipo de conexão, material de vedação, temperatura de limpeza e requisitos de higiene aplicáveis. Para serviços gerais de fluidos limpos, válvulas de esfera de aço inoxidável podem ser adequadas. Para serviços sanitários rigorosos, podem ser necessários projetos de válvulas de esfera sanitárias especializadas.
Válvulas esfera para geração de energia e sistemas utilitários
Usinas de energia e sistemas de utilidades industriais usam válvulas de esfera em sistemas de água, sistemas de combustível, injeção de produtos químicos, linhas de resfriamento, ar comprimido e tubulações auxiliares selecionadas. A condição de serviço pode variar desde água de baixa pressão até serviço público de alta temperatura.
Aplicações comuns de energia e utilidades
- Isolamento de água de resfriamento
- Linhas de injeção química
- Sistemas de ar comprimido
- Linhas de apoio ao serviço de combustível
- Tubulações de condensado e auxiliares
- Sistemas de tratamento de água dentro de usinas de energia
Dicas de seleção para serviços de energia e utilidades
Os compradores devem confirmar a pressão, temperatura, meio, material da sede, requisitos de segurança contra incêndio, documentação e se a válvula é usada para isolamento simples ou operação frequente. Para serviços de alta pressão ou alta temperatura, o projeto da válvula e a seleção do material devem ser revisados cuidadosamente.
Aplicações de válvulas de esfera manuais, elétricas e pneumáticas
Aplicações de válvulas esféricas manuais
Válvulas de esfera manuais são usadas onde a válvula é acessível e a frequência de operação é baixa. Eles são comuns em linhas de serviços públicos, sistemas de água, isolamento de tanques e fechamento simples de tubulações.
Aplicações de válvulas esféricas elétricas
As válvulas de esfera elétricas são usadas onde é necessária operação remota, automação de processos, transferência de tanques, controle temporizado ou integração de PLC. Eles são comuns em tratamento de água, dosagem de produtos químicos, skids de processo e sistemas de isolamento automatizados.
Aplicações de válvulas esféricas pneumáticas
As válvulas de esfera pneumáticas são usadas onde operação rápida, alta frequência de ciclo ou retorno por mola à prova de falhas são importantes. Eles são comuns em plantas de processo, sistemas de suporte de petróleo e gás e aplicações de automação industrial.
Aplicações de válvulas esféricas de 2 e 3 vias
Aplicações de válvula esférica de 2 vias
Uma válvula de esfera de 2 vias é usada para fechamento simples de abertura e fechamento em uma tubulação. É adequado para água, gás, óleo, produtos químicos, serviços de vapor e isolamento industrial geral quando o material e a sede são adequados.
Aplicações de válvula esférica de 3 vias
Uma válvula esférica de 3 vias é usada para desvio, mistura, desvio e comutação entre vários ramos da tubulação. Pode usar uma esfera interna de porta L ou porta T dependendo da lógica de fluxo.
Para princípios detalhados de roteamento de fluxo, leia como funciona uma válvula esfera de 3 vias. Para comparação direta de estrutura, leia Válvula de esfera de 2 vias vs 3 vias.
Aplicações de válvulas esfera de porta completa e porta reduzida
O tipo de porta afeta a capacidade de fluxo e a queda de pressão. Uma válvula esfera de passagem completa tem um diâmetro próximo ao diâmetro interno do tubo e geralmente é selecionada para aplicações de alto fluxo, pigáveis ou com baixa queda de pressão. Uma válvula esfera de porta reduzida tem um diâmetro menor e é frequentemente selecionada para fechamento compacto e econômico onde a queda de pressão é aceitável.
Para uma comparação detalhada, leia nosso guia em válvula de esfera de porta completa vs porta reduzida.
Aplicações de válvulas esféricas de aço inoxidável
As válvulas esfera de aço inoxidável são usadas em muitas aplicações industriais porque fornecem resistência à corrosão, resistência mecânica e aparência limpa. Eles são comuns em processamento químico, tratamento de água, alimentos e bebidas, sistemas de gás, manuseio de fluidos limpos e tubulações de processos em geral.
Para seleção de material de aço inoxidável, leia nosso guia em válvulas de esfera de aço inoxidável. Os compradores também podem revisar válvulas de aço inoxidável para aplicações de alta pressão quando a pressão e a resistência à corrosão são importantes.
Lista de verificação de seleção de aplicação de válvula de esfera
| Item de seleção | O que confirmar | Por que é importante |
|---|---|---|
| Médio | Água, gás, vapor, óleo, produtos químicos, chorume, fluido limpo | Determina o material da válvula, sede, vedação e gaxeta |
| Pressão | Pressão operacional e pressão de projeto | Determina a classe de pressão e a estrutura da válvula |
| Temperatura | Temperatura normal, máxima e de limpeza | Afeta a sede, a vedação, a gaxeta e o material do corpo |
| Função da válvula | Desligamento, isolamento, desvio, mixagem, bypass, automação | Determina o projeto da válvula de 2 ou 3 vias |
| Requisito de Fluxo | Taxa de fluxo e queda de pressão aceitável | Determina porta completa ou seleção de porta reduzida |
| Estrutura da Válvula | Flutuante ou montado em munhão | Afeta o torque, o tamanho, a adequação da pressão e a seleção do atuador |
| Materiais | Aço inoxidável, aço carbono, latão, plástico, revestido, liga | Controla a resistência à corrosão e o desempenho mecânico |
| Operação | Manual, elétrico, pneumático, caixa de velocidades | Determina os requisitos de torque, automação e controle |
| Documentação | Desenho, folha de dados, relatório de teste, certificado de material | Suporta aprovação de projetos e controle de qualidade |
Erros comuns de seleção por aplicação
Erro 1: usar a mesma válvula esférica para todos os meios
Serviços de água, gás, vapor, óleo e produtos químicos têm requisitos diferentes. Uma válvula de esfera que funciona bem em água pode não ser adequada para serviços com vapor ou produtos químicos corrosivos.
Erro 2: Ignorar o material do assento
O material da sede afeta vazamento, torque, pressão, temperatura e compatibilidade química. PTFE, PTFE reforçado, PEEK, EPDM, FKM e sedes metálicas têm limites de aplicação diferentes.
Erro 3: Usar Válvulas Esfera Padrão para Estrangulamento Contínuo
As válvulas de esfera padrão são projetadas principalmente para serviço aberto-fechado. O estrangulamento contínuo pode danificar as sedes ou criar fluxo instável, a menos que a válvula seja especificamente projetada para serviço de controle.
Erro 4: Ignorar a queda de pressão
As válvulas esfera com porta reduzida podem ser econômicas, mas criam mais restrições. Em aplicações de alto fluxo, a queda de pressão deve ser revisada antes da seleção.
Erro 5: Subdimensionar o Atuador
Para válvulas esfera elétricas ou pneumáticas, o torque do atuador deve ser baseado no torque real da válvula, pressão, material da sede, condição do meio e frequência de operação.
Informações que os compradores devem fornecer antes da cotação
- Indústria de aplicativos e função de pipeline
- Nome médio e composição
- Pressão operacional e pressão de projeto
- Temperatura operacional e temperatura máxima
- Tamanho da válvula e padrão de conexão
- Requisito de vazão e queda de pressão
- Material de válvula necessário
- Requisito de material de sede e vedação
- Requisito de válvula de 2 ou 3 vias
- Porta completa ou exigência de porta reduzida
- Operação manual, elétrica, pneumática ou caixa de velocidades
- Frequência de operação
- Requisitos de documentação, testes e certificação
Recomendações finais para compradores industriais
As válvulas esfera são usadas em muitas aplicações industriais porque são rápidas, compactas e confiáveis para fechamento e isolamento. Contudo, a seleção correta depende do meio e das condições de serviço. Sistemas de água, gás, vapor, óleo, produtos químicos, alimentos e serviços públicos exigem diferentes revisões de materiais, sede, pressão, temperatura e operação.
Para sistemas de água, válvulas de esfera econômicas de aço inoxidável, aço carbono, latão ou plástico podem ser adequadas, dependendo da qualidade e pressão da água. Para serviços de gás, o desempenho de vazamento e a confiabilidade da vedação são essenciais. Para vapor, a classificação de temperatura e o material da sede devem ser verificados cuidadosamente. Para óleo, a compatibilidade da vedação e os requisitos de segurança contra incêndio podem ser importantes. Para serviços químicos, a resistência à corrosão e a compatibilidade da sede são essenciais.
Se precisar de ajuda para selecionar válvulas de esfera para aplicações de água, gás, vapor, petróleo, produtos químicos, alimentos e bebidas, energia ou utilidades industriais, Válvula Vcore pode revisar suas condições de trabalho e recomendar uma configuração de válvula adequada. Os compradores também podem navegar em nosso categoria de válvula de esfera para opções de válvulas de esfera industriais relacionadas.
Para o fornecimento industrial, a melhor pergunta não é apenas “Onde as válvulas de esfera são usadas?” A melhor pergunta é: “Qual material, sede, estrutura, tipo de porta e método de operação da válvula esfera são adequados para esta aplicação exata?”
Perguntas frequentes
1. Quais são as aplicações mais comuns de válvulas de esfera?
As aplicações mais comuns de válvulas de esfera incluem tubulações de água, corte de gás, sistemas de petróleo, transferência de produtos químicos, isolamento de tanques, skids de processo, tratamento de água, utilidades de usinas de energia e controle automatizado de fluxo industrial.
2. As válvulas de esfera podem ser usadas para gás?
Sim. As válvulas esfera podem ser usadas para serviços de gás quando o material da válvula, o design da sede, a classificação de pressão, o desempenho de vazamento, a vedação da haste e os requisitos de teste são adequados para a aplicação de gás.
3. As válvulas de esfera podem ser usadas para vapor?
Algumas válvulas de esfera podem ser usadas para vapor, mas a classificação de temperatura, material da sede, gaxeta, classe de pressão e condições de ciclo térmico devem ser verificadas cuidadosamente. As válvulas de esfera de sede macia padrão podem não ser adequadas para vapor em alta temperatura.
4. As válvulas esfera são adequadas para aplicações químicas?
As válvulas esfera podem ser adequadas para aplicações químicas, mas a compatibilidade química deve ser confirmada. O material do corpo, o material da esfera, o material da sede, o material da vedação, a embalagem, a concentração, a temperatura e a pressão devem ser revisados.
5. Qual válvula esfera é melhor para tratamento de água?
A melhor válvula de esfera para tratamento de água depende da qualidade da água, dosagem de produtos químicos, pressão, temperatura, tamanho da válvula, método de operação e documentação necessária. Válvulas esfera de aço inoxidável, plástico, com sede em PTFE, manuais, elétricas ou pneumáticas podem ser selecionadas dependendo do sistema.
