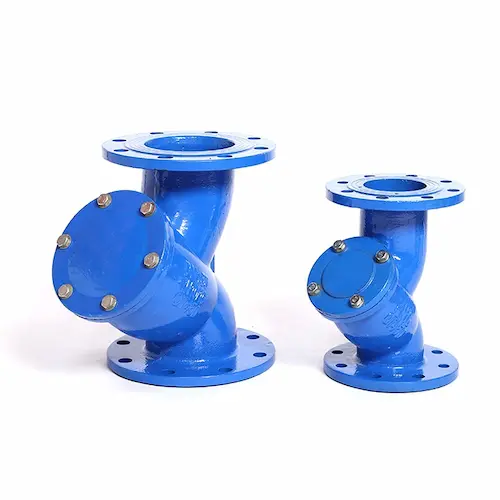

Filtro tipo Y de aço fundido
Resumo rápido: O filtro tipo Y de aço fundido é um dispositivo de filtragem de tubulação usado antes de bombas, válvulas de controle, trocadores de calor e medidores. Ele remove detritos passíveis de triagem enquanto mantém o elemento acessível para manutenção. A abertura da malha, o material do corpo, o tipo de conexão e a disposição do dreno devem ser confirmados a partir do modelo selecionado e dos dados de serviço.
O Filtro tipo Y de aço fundido protege equipamentos a jusante contra escória de solda, incrustações de ferrugem e partículas soltas em tubulações industriais. Não deve ser tratado como uma válvula de corte. Sua principal função é colocar uma tela sustentável no caminho do fluxo, coletar detritos no bolsão padrão Y e permitir que as equipes de manutenção limpem ou substituam a tela quando a queda de pressão ou o plano de inspeção exigirem.
Revisão da aplicação
Um filtro Y é comumente instalado em linhas de sucção de bombas, estações de válvulas de controle, entradas de trocadores de calor, linhas de serviços públicos de vapor e sistemas de distribuição de água. Para serviços com vapor, alta temperatura, corrosivos ou sujos, a junta, o material da tela e o método de purga devem ser verificados em relação à folha de dados do projeto.
| Área de Aplicação | Finalidade de Engenharia |
|---|---|
| Proteção de entrada da bomba | Reduz a entrada de sólidos nos impulsores, vedações mecânicas e passagens estreitas. |
| Estações de válvulas de controle | Protege o assento, o plugue, a gaiola e as superfícies de acabamento contra partículas prejudiciais. |
| Linhas de trocadores de calor | Ajuda a manter os detritos passíveis de triagem longe de tubos e canais pequenos. |
| Sistemas utilitários de água | Fornece um ponto de filtração sustentável para água de planta e água de resfriamento. |
| Serviço de comissionamento | Captura detritos de construção durante a lavagem e operação inicial. |
Configuração do produto
| Item de configuração | Notas de seleção |
|---|---|
| Material do corpo | O aço fundido ou outro material aprovado deve corresponder às tolerâncias de fluido, temperatura e corrosão. |
| Elemento de tela | A malha ou a perfuração devem equilibrar a captura de detritos, a queda de pressão e a frequência de limpeza. |
| Desenho da capa | A tampa aparafusada ou rosqueada deve fornecer acesso seguro para remoção da tela. |
| Terminar conexão | A conexão flangeada, rosqueada ou soldada deve corresponder à especificação do tubo. |
| Drenar ou purgar | O bujão de drenagem ou a conexão de purga devem seguir o procedimento de manutenção da planta. |
Revisão de especificações técnicas
| Ponto Técnico | O que confirmar antes de fazer o pedido |
|---|---|
| Tamanho da linha e classe de pressão | Confirme o modelo selecionado, padrão de flange e classe de tubulação do projeto. |
| Meio operacional | Verifique a compatibilidade com água, vapor, óleo ou fluido de processo e qualquer risco de corrosão. |
| Abertura de tela | Selecione malha ou perfuração com base na tolerância do equipamento a jusante e na queda de pressão permitida. |
| Direção do fluxo | Instale de acordo com a seta do corpo e mantenha o bolso da tela acessível. |
| Acesso de manutenção | Forneça espaço para remoção da tampa, limpeza da tela e drenagem controlada. |
Filtro tipo Y comparado com telas temporárias
| Recurso | Filtro tipo Y de aço fundido | Tela de tubo temporária |
|---|---|---|
| Manutenção | Projetado para limpeza repetida através de uma tampa ou dreno. | Freqüentemente requer a desmontagem ou remoção da linha após a inicialização. |
| Função de serviço | Ponto de proteção permanente para equipamentos operacionais. | Captura de detritos de curto prazo durante o comissionamento. |
| Queda de pressão | A área da tela e a malha podem ser selecionadas para operação operacional. | A geometria geralmente é limitada pela instalação temporária. |
| Plano de inspeção | Pode ser incluído na manutenção de rotina da planta. | Geralmente inspecionado apenas durante a inicialização ou desligamento. |
Lista de verificação de aquisições
| Item da lista de verificação | Motivo da revisão |
|---|---|
| Perfil de fluidos e sólidos | O tamanho das partículas, a concentração e a tendência de incrustação influenciam a seleção da tela. |
| Orientação de instalação | A orientação afeta a coleta de detritos, a drenagem e o acesso para manutenção. |
| Sensibilidade do equipamento downstream | Bombas, válvulas, medidores e trocadores de calor podem exigir diferentes aberturas de tela. |
| Plano de isolamento | A limpeza segura requer isolamento a montante/jusante e um método de drenagem controlado. |
| Documentos de inspeção | O certificado do material, o registro do teste de pressão e o desenho devem corresponder ao modelo selecionado. |
Notas de seleção para filtro tipo Y de aço fundido
Ao selecionar um Filtro tipo Y de aço fundido, os engenheiros devem analisar em conjunto a carga de detritos, o intervalo de limpeza, a abertura da tela e o espaço de manutenção. Um Filtro tipo Y de aço fundido antes de uma válvula de controle pode precisar de uma tela mais fina do que aquela usada apenas para proteção grossa da bomba. Se um projeto fizer referência a ASME, MSS, EN ou outras normas, a edição aplicável e o escopo de inspeção deverão ser confirmados na folha de dados em vez de assumidos a partir do nome do produto. Informações gerais sobre códigos e padrões podem ser revisadas em Códigos e padrões ASME, enquanto a declaração de conformidade final deve vir da documentação do modelo da válvula Vcore selecionada.
Perguntas frequentes
O filtro tipo Y de aço fundido é uma válvula de corte?
Não. É principalmente um dispositivo de filtragem e proteção. Normalmente são necessárias válvulas de isolamento separadas para limpeza e manutenção seguras.
Como a malha da tela deve ser selecionada?
A malha ou perfuração deve ser escolhida de acordo com a tolerância do equipamento a jusante, o tamanho dos detritos e a queda de pressão permitida. Não deve ser assumido sem uma ficha técnica do projeto.
Este filtro pode ser usado para serviço de vapor?
Pode ser adequado para vapor quando o material selecionado, a junta, a classificação de pressão e o método de instalação corresponderem ao serviço. Confirme esses detalhes antes de fazer o pedido.
Quais documentos devem ser solicitados?
Documentos comuns incluem desenho dimensional, certificado de material, registro de teste de pressão e lista de embalagem. Documentos de inspeção específicos do projeto podem ser solicitados quando necessário.
Para válvulas de isolamento correspondentes, revise o Gama de válvulas gaveta Vcore.
