Краткий обзор
Некоторые утечки при установке дроссельной заслонки с проушинами или проблемы в работе после установки вызваны несоосностью фланцев, неправильной затяжкой болтов, неправильным положением диска, напряжением в трубопроводе или неправильным использованием конца линии. Однако при анализе первопричин следует также учитывать выбор клапана, материал седла, совместимость фланцев, хранение, обращение, перепад давления, условия испытаний и качество изготовления.
Типичный сценарий на месте
«Клапан прошел заводские испытания, но после установки протекает».
Эта ситуация встречается гораздо чаще, чем хотелось бы признать большинству инженеров. Во многих полевых условиях утечка после заводских испытаний может быть связана с условиями установки, такими как выравнивание фланцев, нагрузка на болты, положение диска или напряжение в трубопроводе. Для точного диагноза необходимо сравнить протоколы заводских испытаний, фотографии установки, состояние фланцев, момент затяжки болтов, состояние прокладок и рабочее давление.
Ключевые болевые точки пользователей
Утечка сразу после установки
Даже совершенно новые клапаны могут дать течь, если выравнивание фланцев или неправильный момент затяжки болтов.
Повреждение седла при вводе в эксплуатацию
Неправильное расположение диска может привести к необратимой деформации упругих седел еще до того, как система запустится.
Неожиданная трудность во время обслуживания
Неправильная установка может сделать снятие или обслуживание клапана в будущем неоправданно сложным.
Практические решения от Vcore Valve
Следуйте процедурам установки, специфичным для клапана.
Поворотные дисковые затворы с проушинами устанавливаются не так, как пластинчатые затворы. Понимание этих различий имеет решающее значение.
Точно контролируйте крутящий момент и соосность
Чрезмерная затяжка болтов или принудительное выравнивание могут привести к деформации корпуса или седла клапана.
Заблаговременно привлеките производителя клапана
Рекомендации для конкретных приложений часто предотвращают дорогостоящие исправления на месте.

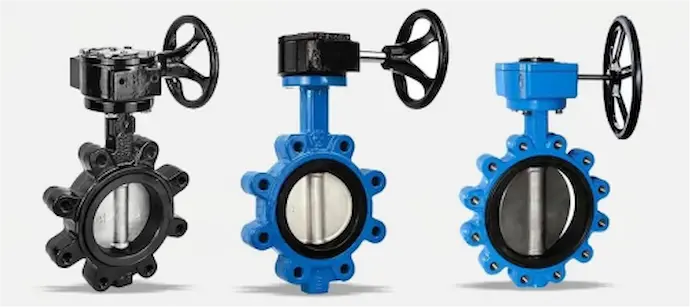

Наиболее распространенные ошибки при установке дроссельной заслонки с проушинами
Установка клапана с полностью закрытым диском
Это одна из самых частых ошибок. Установка дроссельной заслонки с проушиной при полностью закрытом диске увеличивает риск повреждения диска и седла во время затяжки фланца. Диск должен быть слегка открыт, чтобы защитить уплотнительную поверхность.
Несоосность фланцев трубопровода
Даже небольшие перекосы фланцев могут вызвать неравномерную нагрузку на корпус клапана, что приведет к утечкам или заклиниванию диска. Правильная параллельность фланцев необходима для надежной работы.

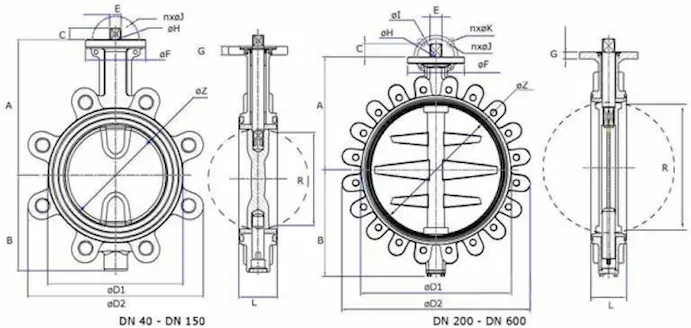

Неправильная последовательность затяжки болтов.
Неравномерный или чрезмерный момент затяжки болтов может деформировать корпус клапана или неравномерно сжать седло. Всегда рекомендуется использовать перекрестную затяжку с контролируемым крутящим моментом.
Использование клапана для исправления ошибок трубопровода
Поворотные затворы с проушинами не предназначены для компенсации смещения труб или напряжения в трубах. Принудительное положение клапана приводит к долговременному механическому напряжению.
Игнорирование ограничений конечного обслуживания
Хотя дисковые затворы с проушинами можно использовать для обслуживания в конце линии, необходимо соблюдать номинальные значения давления и ограничения производителя, чтобы избежать выдавливания седла или повреждения корпуса.
Типичные сценарии установки
Сценарий 1: Утечка седла во время гидроиспытаний.
Если дроссельная заслонка с проушиной дает течь после гидроиспытаний, проверьте, был ли диск полностью закрыт при установке, не было ли защемлено или деформировано седло, был ли неравномерный момент затяжки болтов и параллельны ли поверхности фланцев.
Сценарий 2: Высокий рабочий крутящий момент после установки.
Если клапан становится трудно работать после крепления болтами, проверьте выравнивание трубы, расстояние между фланцами, зазор диска, сжатие седла, а также проверьте, был ли клапан принудительно переведен в напряженное положение трубопровода.
Технический и механический анализ
Исследования отказов дроссельных заслонок показывают, что:
-
Более 50% ранних проблем с утечками возникают из-за ошибок при установке.
-
Неправильный момент затяжки болтов является основной причиной деформации седла.
-
Правильная центровка снижает рабочий крутящий момент до 30 %.
С инженерной точки зрения дроссельные затворы с проушинами полагаются на равномерное распределение нагрузки по всему телу и сиденью. Любое отклонение напрямую влияет на качество уплотнения.
Тенденции рынка и отрасли
По мере того, как системы становятся более компактными и давление увеличивается, допуски при установке сокращаются. Отрасль движется в направлении:
-
Более понятная документация по установке
-
Предмонтажное обучение для подрядчиков
-
Клапаны с более прочной конструкцией седла
-
Цифровые динамометрические инструменты для контролируемой установки
Производителям нравится Клапан Vcore все чаще предоставлять клиентам рекомендации по установке, чтобы уменьшить количество споров после установки.
Стиль установки и лучшие практики
| Проверка установки | Что подтвердить |
|---|---|
| Совместимость клапана и фланца | Расположение наконечников, стандарт фланца, внутренний диаметр трубы, контакт прокладки/седла, номинальное давление |
| Положение диска | Во время установки диск слегка открыт и находится внутри профиля кузова. |
| Выравнивание фланцев | Параллельные поверхности, правильное расстояние, выравнивание болтовых отверстий, отсутствие напряжения в трубе |
| Затяжка болтов | Перекрестная схема, постепенные проходы, рекомендации по крутящему моменту от производителя. |
| Зазор диска | Действуйте медленно перед подачей давления, чтобы убедиться в отсутствии помех для диска. |
| Конечный сервис | Подтвердите номинальное давление производителя, направление потока и состояние выходного фланца. |
| ввод в эксплуатацию | Проверьте утечку, рабочий момент, ход привода и конечное открытое/закрытое положение. |
Заключение и призыв к действию
Неисправности дроссельных заслонок с проушинами редко вызваны производственными дефектами. В большинстве случаев ошибки при установке являются настоящей причиной. Понимая распространенные ошибки и следуя проверенным методам установки, операторы могут значительно улучшить производительность и срок службы клапана.
В Клапан VcoreМы разрабатываем дроссельные заслонки с проушинами с учетом долговечности, но правильная установка – это то, что обеспечивает эту долговечность. Если вам нужно техническое руководство или рекомендации для конкретного применения, наша команда инженеров готова помочь.
Часто задаваемые вопросы
Можно ли использовать дисковые затворы с проушинами для обслуживания в конце линии?
Да, но только в пределах давления и размера, указанных производителем.
Должен ли диск клапана быть открыт или закрыт во время установки?
Слегка приоткройте, чтобы защитить седло и края диска.
Является ли чрезмерная затяжка фланцевых болтов распространенной проблемой?
Да. Чрезмерный крутящий момент может деформировать корпус клапана и повредить седло.
Может ли дроссельный клапан с проушинами компенсировать несоосность трубы?
Нет. Перед установкой трубопроводы должны быть правильно выровнены.
Предоставляет ли Vcore Valve поддержку при установке?
Да. Vcore Valve предлагает техническое руководство по правильной установке и вводу клапана в эксплуатацию.
Ссылка
-
ISO 5211 – Стандарты монтажа привода
-
API 609 – Поворотные заслонки
-
MSS SP-67 – Методика установки дроссельной заслонки
-
Рекомендации производителя по установке (промышленная арматура)
