บอลวาล์วไฟฟ้า: คู่มือการเลือกใช้งานทางอุตสาหกรรม

บอลวาล์วไฟฟ้าใช้ในการบำบัดน้ำ การแปรรูปทางเคมี น้ำมันและก๊าซ HVAC สายสาธารณูปโภค สายการผลิต และระบบอัตโนมัติทางอุตสาหกรรมที่จำเป็นต้องมีการทำงานระยะไกล การปิดเครื่องอัตโนมัติ หรือการรวม PLC คู่มือนี้จะอธิบายวิธีการทำงานของบอลวาล์วไฟฟ้า ส่วนประกอบหลัก ความแตกต่างระหว่างการเปิด/ปิดและการควบคุมมอดูเลต การเลือกแรงบิดของแอคชูเอเตอร์ วัสดุ การใช้งาน และข้อมูลทางเทคนิคที่ผู้ซื้อควรเตรียมตัวก่อนขอใบเสนอราคา

บอลวาล์วไฟฟ้าคืออะไร?

บอลวาล์วไฟฟ้าคือชุดวาล์วอัตโนมัติที่รวมบอลวาล์วแบบหมุนสี่เลี้ยวเข้ากับแอคชูเอเตอร์ไฟฟ้า บอลวาล์วทำหน้าที่ปิดการไหลหรือกำหนดเส้นทาง ในขณะที่แอคชูเอเตอร์ไฟฟ้าจะหมุนบอล 90 องศาเพื่อเปิดหรือปิดท่อ ในบอลวาล์วแบบแมนนวล ผู้ปฏิบัติงานหมุนด้ามจับหรือตัวควบคุมเกียร์ ในบอลวาล์วไฟฟ้า มอเตอร์ไฟฟ้าจะขับเคลื่อนก้านวาล์วผ่านระบบลดเกียร์และคัปปลิ้ง

บอลวาล์วไฟฟ้าจะถูกเลือกเมื่อต้องมีการทำงานจากระยะไกล การควบคุมอัตโนมัติ จังหวะที่ทำซ้ำได้ หรือการทำงานร่วมกับระบบควบคุมโรงงาน เป็นเรื่องปกติในกระบวนการที่การเข้าถึงด้วยตนเองทำได้ยาก ไม่ปลอดภัย หรือช้าเกินไป และวาล์วจะต้องตอบสนองต่อสัญญาณจาก PLC, ตัวจับเวลา หรือแผงควบคุมระยะไกล

การกำหนดค่าแอคชูเอเตอร์จะแตกต่างกันไปตามการใช้งาน วาล์วพลาสติกขนาดเล็กอาจใช้แอคชูเอเตอร์มอเตอร์กระแสตรงแรงบิดต่ำ ในขณะที่วาล์วเหล็กหน้าแปลนขนาดใหญ่อาจต้องใช้แอคทูเอเตอร์มอเตอร์กระแสสลับหลายเฟสแรงบิดสูงพร้อมการตอบสนองตำแหน่ง การแทนที่แบบแมนนวล และกล่องหุ้มป้องกันการระเบิด ผู้ซื้อไม่ควรถือว่าแอคชูเอเตอร์ประเภทเดียวเหมาะกับการใช้งานทั้งหมด สำหรับภาพรวมที่กว้างขึ้นของอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ โปรดดูที่ คู่มือการเลือกตัวกระตุ้นวาล์ว.

บอลวาล์วไฟฟ้าทำงานอย่างไร?

บอลวาล์วไฟฟ้าทำงานตามลำดับต่อไปนี้:

• มอเตอร์ไฟฟ้า: แอคชูเอเตอร์ประกอบด้วยมอเตอร์ไฟฟ้าที่แปลงพลังงานไฟฟ้าเป็นการเคลื่อนที่แบบหมุน
• ลดเกียร์: ชุดเกียร์จะลดความเร็วของมอเตอร์และเพิ่มแรงบิดเอาท์พุตให้อยู่ในระดับที่วาล์วต้องการ

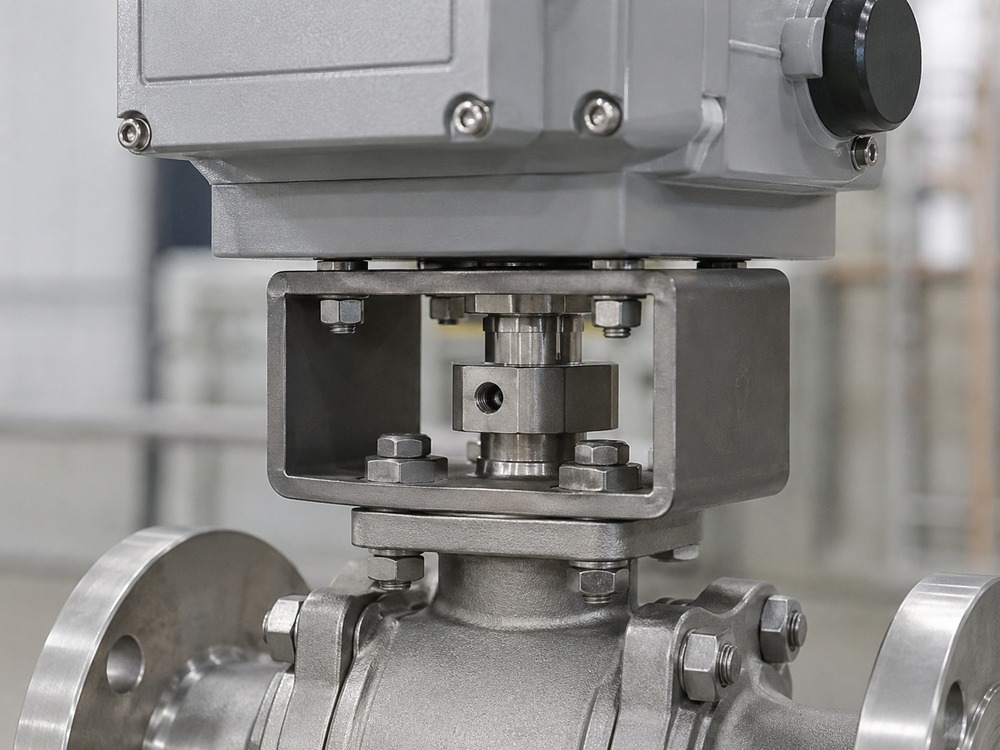

• เพลาส่งออก: เพลาส่งออกที่มีเกียร์เชื่อมต่อกับก้านวาล์วผ่านข้อต่อและฉากยึด
• การเคลื่อนไหวแบบควอเตอร์เทิร์น: เพลาส่งออกหมุนประมาณ 90 องศา ทำให้ลูกบอลหมุนอยู่ภายในตัววาล์ว เมื่อบอลเจาะอยู่ในแนวเดียวกับท่อ วาล์วจะเปิด เมื่อด้านแข็งของลูกบอลหันไปทางการไหล วาล์วจะปิดลง
• ลิมิตสวิตช์: แอคชูเอเตอร์ส่วนใหญ่มีลิมิตสวิตช์ทางกลหรืออุปนัยที่หยุดมอเตอร์ที่ตำแหน่งเปิดสุดและปิดสุด
• การระบุตำแหน่ง: ตัวบ่งชี้ตำแหน่งที่มองเห็นได้บนตัวเรือนตัวกระตุ้นจะแสดงว่าวาล์วเปิด ปิด หรืออยู่ระหว่างการเปลี่ยน
• ข้อเสนอแนะตำแหน่ง: แอคทูเอเตอร์หลายตัวให้สัญญาณตอบรับทางไฟฟ้า (เช่น หน้าสัมผัสเปิด/ปิด หรือตำแหน่งอะนาล็อก) เพื่อให้ระบบควบคุมสามารถยืนยันสถานะของวาล์วได้
• การป้องกันแรงบิด: การจำกัดแรงบิดหรือการจำกัดกระแสจะช่วยปกป้องแอคชูเอเตอร์และก้านวาล์ว หากวาล์วพบกับสิ่งกีดขวางหรือมีความต้านทานมากเกินไป
• การแทนที่ด้วยตนเอง: แอคทูเอเตอร์ไฟฟ้าทางอุตสาหกรรมส่วนใหญ่มีระบบบังคับควบคุมแบบแมนนวล (พวงมาลัยบังคับ คันโยก หรือกลไกคลัตช์) ซึ่งช่วยให้สามารถทำงานได้ในระหว่างที่ไฟฟ้าดับ ทดสอบการใช้งาน หรือบำรุงรักษา

ไม่ใช่แอคชูเอเตอร์ไฟฟ้าทุกตัวที่มีคุณสมบัติเหล่านี้ทั้งหมด ผู้ซื้อควรยืนยันว่าคุณลักษณะใดบ้างที่รวมอยู่ในรุ่นแอคชูเอเตอร์เฉพาะ และมีคุณสมบัติตรงตามข้อกำหนดการใช้งานหรือไม่

ส่วนประกอบหลักของบอลวาล์วไฟฟ้า

ชุดประกอบบอลวาล์วไฟฟ้าประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

เปิด/ปิด กับ บอลวาล์วไฟฟ้าแบบมอดูเลต

บอลวาล์วไฟฟ้าถูกใช้ในโหมดการควบคุมหลักสองโหมด: เปิด/ปิด (เรียกอีกอย่างว่าเปิด-ปิดหรือสองตำแหน่ง) และมอดูเลต (หรือเรียกว่าตามสัดส่วนหรือควบคุม) โหมดควบคุมจะกำหนดประเภทแอคชูเอเตอร์ สัญญาณควบคุม รอบการทำงาน และข้อกำหนดในการออกแบบวาล์ว

การควบคุมการเปิด/ปิด

บอลวาล์วไฟฟ้าเปิด/ปิดเป็นรูปแบบที่พบบ่อยที่สุด แอคชูเอเตอร์จะขับเคลื่อนวาล์วไปยังตำแหน่งเปิดสุดหรือปิดสุด เหมาะสำหรับการแยก การถ่ายโอนเป็นชุด การบรรจุและการระบายน้ำในถัง การปิดระบบสาธารณูปโภค และการจัดลำดับกระบวนการโดยที่วาล์วไม่จำเป็นต้องอยู่ในตำแหน่งตรงกลาง

โดยทั่วไปแล้ว แอคทูเอเตอร์เปิด/ปิดจะใช้วงจรควบคุมที่ง่ายกว่า อัตรารอบการทำงานที่ต่ำกว่า และการจัดเตรียมลิมิตสวิตช์มาตรฐาน การออกแบบบ่าวาล์วได้รับการปรับให้เหมาะสมเพื่อการหยุดเครื่องที่แน่นหนา แทนที่จะจำกัดความต้านทานการสึกหรอ

การควบคุมแบบมอดูเลต

บอลวาล์วไฟฟ้าแบบมอดูเลตถูกนำมาใช้เมื่อวาล์วต้องเป็นไปตามสัญญาณควบคุม (เช่น 4-20 mA หรือ 0-10 V) เพื่อคงตำแหน่งตรงกลางสำหรับการควบคุมการไหล ซึ่งต้องใช้แอคชูเอเตอร์ที่ออกแบบมาเพื่อมอดูเลตหน้าที่ โดยมีอัตรารอบการทำงานที่สูงกว่า การป้อนกลับตำแหน่ง และโมดูลควบคุมที่รับอินพุตแบบอะนาล็อก

ผู้ซื้อไม่ควรสรุปว่าบอลวาล์วเปิด/ปิดมาตรฐานนั้นเหมาะสำหรับการควบคุมปริมาณที่แม่นยำ บอลวาล์วแบบเต็มพอร์ตมาตรฐานไม่ได้ออกแบบมาเพื่อให้มีลักษณะการควบคุมที่คาดเดาได้ตลอดการเคลื่อนที่เต็มที่ และอาจพบการเร่งความเร็วหรือการสึกหรอของบอลภายใต้บริการควบคุมปริมาณอย่างต่อเนื่อง

บอลวาล์ว V-Port สำหรับการควบคุมปริมาณ

ในกรณีที่จำเป็นต้องมีการควบคุมแบบมอดูเลตด้วยบอลวาล์ว บอลวาล์วพอร์ต V หรือการออกแบบบอลวาล์วแบบควบคุมอื่นๆ อาจเหมาะสมกว่า บอลวาล์วพอร์ต V มีรูบอลที่มีรูปทรงพิเศษซึ่งให้ลักษณะการไหลที่คาดเดาได้มากขึ้นตลอดช่วงการเคลื่อนที่ ผู้ซื้อควรตรวจสอบลักษณะการไหลที่ต้องการ ระยะได้ ความเสี่ยงในการสึกหรอของเบาะนั่ง และหน้าที่ของแอคชูเอเตอร์ ก่อนที่จะเลือกบอลวาล์วสำหรับบริการมอดูเลต

คู่มือการเลือกบอลวาล์วไฟฟ้า

การเลือกบอลวาล์วไฟฟ้าจำเป็นต้องจับคู่วาล์ว ตัวกระตุ้น และระบบควบคุมให้เข้ากับสภาวะการบริการจริง ควรตรวจสอบปัจจัยต่อไปนี้ก่อนซื้อ

ขนาดวาล์วและระดับความดัน

ขนาดของวาล์วถูกกำหนดโดยขนาดท่อและข้อกำหนดการไหล ระดับแรงดัน (ระดับ PN หรือระดับ ASME) จะต้องตรงกันหรือเกินแรงดันการออกแบบของระบบ ผู้ซื้อควรยืนยันว่าก เต็มพอร์ต หรือจำเป็นต้องออกแบบพอร์ตให้ลดลง บอลวาล์วแบบเต็มพอร์ตใช้รูที่ออกแบบมาเพื่อลดข้อจำกัดการไหลให้เหลือน้อยที่สุดเมื่อเทียบกับขนาดท่อที่ระบุ ส่งผลให้แรงดันตกคร่อมลดลง วาล์วลดพอร์ตจะมีรูที่เล็กกว่า ซึ่งอาจยอมรับได้สำหรับบริการแยกส่วน แต่อาจส่งผลต่อความสามารถในการไหลได้

วัสดุตัวถัง ลูกบอล ที่นั่ง และซีล

การเลือกใช้วัสดุขึ้นอยู่กับตัวกลางในกระบวนการ อุณหภูมิ ความดัน และสภาพแวดล้อมการกัดกร่อน วัสดุตัวถังทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สเตนเลส (304, 316, 316L) และเหล็กดัด วัสดุที่นั่งทั่วไป ได้แก่ PTFE, PTFE เสริมแรง (RPTFE), PEEK, ไนลอน และโลหะ ทางเลือกระหว่าง เบาะนั่งแบบนุ่มและเบาะนั่งแบบโลหะ ขึ้นอยู่กับอุณหภูมิ ความเสี่ยงต่อการขีดข่วน และข้อกำหนดด้านความปลอดภัยจากอัคคีภัย วัสดุซีลประกอบด้วย EPDM, FKM (Viton), NBR และสารประกอบที่มี PTFE

ไม่มีการผสมผสานวัสดุชนิดใดชนิดหนึ่งที่เหมาะกับทุกการใช้งาน ผู้ซื้อควรตรวจสอบความเข้ากันได้ของสารเคมี ขีดจำกัดอุณหภูมิ ขีดจำกัดแรงดัน และข้อกำหนดด้านกฎระเบียบสำหรับเงื่อนไขการบริการเฉพาะ สำหรับการเปรียบเทียบวัสดุโดยละเอียด โปรดดูที่ คู่มือการเลือกวัสดุวาล์ว และ คู่มือวัสดุตัดแต่งวาล์ว. สำหรับการใช้งานตัวถังฟอร์จแรงดันสูง โปรดดูที่ คู่มือวัสดุวาล์วปลอมแปลง.

การเลือกแรงบิดของแอคชูเอเตอร์

แรงบิดของแอคชูเอเตอร์จะต้องเกินแรงบิดการแตกตัวของวาล์วและแรงบิดขณะทำงานภายใต้สภาวะการทำงานจริง ดู การเลือกแรงบิดของแอคชูเอเตอร์ไฟฟ้า ส่วนด้านล่างเพื่อดูรายละเอียด

แรงดันไฟจ่ายและสัญญาณควบคุม

แรงดันไฟฟ้าที่จ่ายให้กับแอคชูเอเตอร์ทั่วไป ได้แก่ 24 V DC, 24 V AC, 110 V AC, 220 V AC และ 380 V AC (สามเฟส) แอคชูเอเตอร์ที่เลือกจะต้องตรงกับแหล่งจ่ายไฟของไซต์ สัญญาณควบคุมสำหรับแอคทูเอเตอร์เปิด/ปิดมักจะแยกจากกัน (หน้าสัมผัสแบบแห้ง พัลส์แรงดันไฟฟ้า หรือรีเลย์) แอคชูเอเตอร์แบบมอดูเลตจะรับสัญญาณอะนาล็อก เช่น 4-20 mA หรือ 0-10 V ผู้ซื้อควรยืนยันว่าประเภทสัญญาณควบคุม สายไฟ และโปรโตคอลการสื่อสารตรงกับระบบควบคุมโรงงาน

Fail-Safe และแทนที่ด้วยตนเอง

ผู้ซื้อควรพิจารณาว่าวาล์วควรทำอย่างไรในระหว่างที่ไฟฟ้าดับหรือสัญญาณควบคุมขัดข้อง แอคชูเอเตอร์ไฟฟ้ามาตรฐานที่ไม่มีกลไกป้องกันความผิดพลาดจะยังคงอยู่ในตำแหน่งสุดท้ายเมื่อไฟฟ้าดับ เพื่อให้บรรลุพฤติกรรมการปิดหรือเปิดเมื่อเกิดข้อผิดพลาดโดยอัตโนมัติ จำเป็นต้องมีการออกแบบป้องกันข้อผิดพลาดเฉพาะ เช่น:

• แอคชูเอเตอร์ไฟฟ้าแบบสปริงกลับ
• แบตเตอรี่สำรองหรือระบบซุปเปอร์คาปาซิเตอร์
• กลไกพลังงานสะสม
• UPS ระดับโรงงานหรือระบบไฟฟ้าสำรอง

การแทนที่ด้วยตนเองไม่เหมือนกับการดำเนินการป้องกันข้อผิดพลาดอัตโนมัติ การแทนที่แบบแมนนวลช่วยให้ผู้ปฏิบัติงานสามารถเคลื่อนย้ายวาล์วด้วยมือในระหว่างที่ไฟฟ้าดับ แต่จะไม่ทำให้วาล์วเคลื่อนที่ไปยังตำแหน่งที่ปลอดภัยโดยอัตโนมัติ ผู้ซื้อควรระบุอย่างชัดเจนว่าจำเป็นต้องมีการดำเนินการป้องกันความล้มเหลวโดยอัตโนมัติหรือไม่ และยืนยันว่าการออกแบบแอคชูเอเตอร์ที่เลือกนั้นมีให้

รอบการทำงานและความถี่ในการทำงาน

รอบการทำงานบ่งชี้ว่าแอคชูเอเตอร์สามารถทำงานได้นานแค่ไหนภายในระยะเวลาที่กำหนดโดยไม่มีความร้อนสูงเกินไป การให้คะแนนรอบการทำงานจะแตกต่างกันอย่างมากตามการออกแบบและผู้ผลิตแอคชูเอเตอร์ บริการมอดูเลตโดยทั่วไปต้องใช้แอคชูเอเตอร์ที่ได้รับการจัดอันดับโดยเฉพาะสำหรับหน้าที่ในการสตาร์ท หยุด และกำหนดตำแหน่งบ่อยกว่าบริการเปิด/ปิดเป็นระยะมาตรฐาน ผู้ซื้อควรยืนยันความถี่ในการทำงานที่คาดหวัง และเลือกแอคชูเอเตอร์ที่มีอัตราภาษีเพียงพอ สำหรับการตรวจสอบตำแหน่งในระบบอัตโนมัติ โปรดดู วิธีการกำหนดตำแหน่งบอลวาล์ว.

การป้องกันสิ่งที่แนบมาและพื้นที่อันตราย

กล่องหุ้มแอคชูเอเตอร์ต้องป้องกันสภาพแวดล้อมการติดตั้ง ระดับ IP ทั่วไป ได้แก่ IP65 (กันฝุ่น, ฉีดน้ำ), IP66 (กันฝุ่น, ฉีดน้ำทรงพลัง) และ IP67 (กันฝุ่น, จุ่มน้ำชั่วคราว) สำหรับการติดตั้งกลางแจ้ง แสงแดดโดยตรง ฝน หรือบรรยากาศที่มีการกัดกร่อน อาจจำเป็นต้องมีการป้องกันที่สูงขึ้นและวัสดุที่เหมาะสม

สำหรับสถานที่อันตราย หัวขับจะต้องได้รับการอนุมัติหรือการรับรองที่เหมาะสมสำหรับการจำแนกประเภทพื้นที่ที่เกี่ยวข้อง เช่น การรับรอง ATEX หรือ IECEx หรือการอนุมัติสถานที่อันตรายของ UL/CSA ที่บังคับใช้ ผู้ซื้อควรยืนยันการจำแนกพื้นที่และเลือกแอคชูเอเตอร์ที่มีแนวคิดการป้องกันที่ตรงกัน (เช่น ตู้กันไฟหรือความปลอดภัยจากภายใน) สำหรับบริบทเพิ่มเติมเกี่ยวกับการใช้บอลวาล์วในบรรยากาศที่เกิดการระเบิด โปรดดู บอลวาล์วทำงานอย่างไรในสถานที่อันตราย.

การเลือกแรงบิดของแอคชูเอเตอร์ไฟฟ้า

การเลือกแรงบิดของแอคชูเอเตอร์เป็นหนึ่งในการตัดสินใจทางเทคนิคที่สำคัญที่สุดในข้อกำหนดบอลวาล์วไฟฟ้า การเลือกแอคชูเอเตอร์ตามขนาดวาล์วเพียงอย่างเดียวนั้นไม่น่าเชื่อถือ เนื่องจากการออกแบบวาล์ว วัสดุบ่าวาล์ว พิกัดแรงดัน และเงื่อนไขการบริการที่แตกต่างกัน ทำให้เกิดความต้องการแรงบิดที่แตกต่างกัน

แรงบิดแตกหัก

แรงบิดแตกหักคือแรงบิดที่จำเป็นในการเคลื่อนวาล์วออกจากตำแหน่งปิด โดยปกติแล้วจะเป็นแรงบิดสูงสุดที่แอคชูเอเตอร์ต้องส่งมอบเนื่องจากเบาะนั่งถูกกดทับลูกบอลภายใต้แรงดันต่างแบบเต็ม และแรงเสียดทานสถิตจะสูงกว่าแรงเสียดทานแบบไดนามิก แรงบิดแตกหักขึ้นอยู่กับ:

• ขนาดและการออกแบบวาล์ว
• วัสดุที่นั่ง (PTFE, RPTFE, โลหะ, ไนลอน)
• แรงดันต่างข้ามลูกบอล
• อุณหภูมิ (แรงเสียดทานของวัสดุเบาะเปลี่ยนแปลงตามอุณหภูมิ)
• ระยะเวลาของเวลาว่าง (ที่นั่งอาจไหลเย็นหรือเกาะติดเมื่อเวลาผ่านไป)
• ความสะอาดของสื่อและการฝาก

แรงบิดขณะวิ่ง

แรงบิดขณะวิ่งคือแรงบิดที่จำเป็นเพื่อให้ลูกบอลหมุนหลังจากการแตกหัก โดยทั่วไปจะมีค่าต่ำกว่าแรงบิดแตกหัก แต่จะต้องคงไว้ตลอดการเดินทาง 90 องศา แอคทูเอเตอร์จะต้องให้แรงบิดเพียงพอเพื่อยึดวาล์วไว้ที่ตำแหน่งปิด (แรงบิดปิด)

ปัจจัยที่ส่งผลต่อแรงบิดเมื่อเวลาผ่านไป

ความต้องการแรงบิดสามารถเปลี่ยนแปลงได้ตลอดอายุการใช้งานของวาล์ว ปัจจัยที่อาจเพิ่มแรงบิดได้แก่:

• อายุเบาะ ชุดการบีบอัด หรือการไหลเย็น
• สะสมตัวบนพื้นผิวลูกหรือที่นั่ง
• การตกผลึกหรือการปรับขนาดในช่องวาล์ว
• การเปลี่ยนแปลงของอุณหภูมิส่งผลต่อคุณสมบัติของวัสดุเบาะนั่ง
• การกัดกร่อนของก้านหรือพื้นผิวแบริ่ง
• การไม่ได้ใช้งานเป็นเวลานานทำให้เกิดการยึดเกาะของเบาะนั่ง
• ความคลาดเคลื่อนในการผลิตระหว่างล็อตวาล์ว

เนื่องจากตัวแปรเหล่านี้ การเลือกแอคชูเอเตอร์จึงควรรวมระยะขอบด้านความปลอดภัยไว้เหนือแรงบิดการแตกหักของวาล์วที่ระบุ อัตรากำไรขั้นต้นที่เหมาะสมขึ้นอยู่กับการใช้งาน วัสดุเบาะนั่ง และเงื่อนไขการบริการที่คาดหวัง ผู้ซื้อควรศึกษาข้อมูลแรงบิดของผู้ผลิตวาล์ว และยืนยันแรงบิดเอาท์พุตของแอคชูเอเตอร์ที่แรงดันไฟฟ้าและอุณหภูมิในการทำงาน หากต้องการคำแนะนำเกี่ยวกับระบบอัตโนมัติที่กว้างขึ้น โปรดอ่านบทความของเราที่ วาล์วไฟฟ้าอัตโนมัติ.

ความเข้ากันได้ของวัสดุและสื่อ

ความเข้ากันได้ของวัสดุขึ้นอยู่กับสารเคมี ความเข้มข้น อุณหภูมิ ความดัน สารปนเปื้อน และสภาวะการรับสัมผัสของการใช้งานเฉพาะ ผู้ซื้อควรตรวจสอบความเข้ากันได้สำหรับเงื่อนไขการบริการจริง แทนที่จะอาศัยแผนภูมิความต้านทานทั่วไป

การผสมผสานวัสดุทั่วไปสำหรับบอลวาล์วไฟฟ้ามีดังต่อไปนี้:

สำหรับการใช้งานในโรงงานเคมีโดยเฉพาะ โปรดดูคู่มือเฉพาะของเราที่ บอลวาล์วไฟฟ้าในโรงงานเคมี.

การใช้งานทางอุตสาหกรรม

บอลวาล์วไฟฟ้าถูกนำมาใช้ในงานอุตสาหกรรมหลายประเภทซึ่งจำเป็นต้องมีการควบคุมการไหลแบบอัตโนมัติ:

• การบำบัดน้ำ: การแยกอัตโนมัติ ลำดับการล้างย้อนกลับของตัวกรอง สายจ่ายสารเคมี และการควบคุมการกระจาย
• การแปรรูปทางเคมี: การถ่ายโอนเป็นชุด การจัดลำดับกระบวนการ และการแยกตัวกลางที่มีฤทธิ์กัดกร่อนหรืออันตรายจากระยะไกล สำหรับการใช้งานในโรงงานเคมี โปรดดู วาล์วอุตสาหกรรมสำหรับการแปรรูปทางเคมี
• ระบบปรับอากาศ: การแยกน้ำเย็น การปิดน้ำร้อน และการควบคุมระบบทำความเย็น
• สายสาธารณูปโภค: อากาศอัด น้ำหล่อเย็น และการกระจายสาธารณูปโภคทั่วไปในโรงงาน
• สายการผลิต: การจัดลำดับ การบรรจุ การระบาย และการแยกอัตโนมัติ
• น้ำมันและก๊าซ: การแยกท่อและการปิดกระบวนการในกรณีที่วาล์ว ตัวกระตุ้น การจำแนกทางไฟฟ้า และการรับรองมีความเหมาะสมสำหรับการบริการ
• ระบบกันลื่นและอุปกรณ์แพ็คเกจ: แพ็คเกจวาล์วที่ประกอบไว้ล่วงหน้าพร้อมการควบคุมในตัวเพื่อการปรับใช้ที่รวดเร็ว

แต่ละการใช้งานมีข้อกำหนดที่แตกต่างกันสำหรับความเข้ากันได้ของวัสดุ อัตราแรงดัน ประเภทของแอคชูเอเตอร์ สัญญาณควบคุม การป้องกันตู้ และพฤติกรรมที่ไม่ปลอดภัย ผู้ซื้อควรจับคู่ชุดวาล์วกับสภาพการทำงานจริง

บอลวาล์วไฟฟ้ากับบอลวาล์วนิวเมติก

แอคชูเอเตอร์ไฟฟ้าและนิวแมติกเป็นวิธีอัตโนมัติสองวิธีที่ใช้กันทั่วไปสำหรับบอลวาล์ว ตัวเลือกขึ้นอยู่กับยูทิลิตีของไซต์ ข้อกำหนดในการควบคุม ความเร็วในการดำเนินการ ความต้องการด้านความปลอดภัยเมื่อเกิดข้อผิดพลาด และสภาพแวดล้อมการติดตั้ง

ไม่มีเทคโนโลยีใดที่ดีกว่าในระดับสากล แอคทูเอเตอร์ไฟฟ้าใช้งานได้จริงในกรณีที่ไม่มีอากาศในเครื่องมือ ในบริเวณที่การเดินสายไฟง่ายกว่าท่ออากาศ หรือในกรณีที่ข้อกำหนดหลักต้องบูรณาการเข้ากับระบบควบคุมไฟฟ้า ควรใช้แอคชูเอเตอร์แบบนิวแมติกในกรณีที่จำเป็นต้องหมุนเวียนอย่างรวดเร็ว ในกรณีที่ต้องใช้สปริงกลับอย่างปลอดภัยโดยไม่มีความซับซ้อนเพิ่มเติม หรือในกรณีที่มีระบบอากาศในเครื่องมือที่เชื่อถือได้อยู่แล้ว สำหรับการเลือกแอคชูเอเตอร์แบบนิวแมติก โปรดตรวจสอบ แอคชูเอเตอร์แบบเดี่ยวและแบบคู่ ความแตกต่าง สำหรับการวางแผนระบบนิวแมติก ให้ทบทวน ปริมาณการใช้อากาศของตัวกระตุ้นแบบนิวแมติก. สำหรับการเปรียบเทียบที่กว้างขึ้น โปรดดูคำแนะนำของเราที่ การเลือกวาล์วแบบแมนนวลและอัตโนมัติ.

ข้อผิดพลาดในการเลือกทั่วไป

ปัญหาบอลวาล์วไฟฟ้าหลายอย่างสามารถสืบย้อนไปถึงข้อผิดพลาดในการเลือกที่เกิดขึ้นก่อนที่จะซื้อวาล์ว:

• การเลือกแอคชูเอเตอร์ตามขนาดวาล์วเท่านั้น: แรงบิดขึ้นอยู่กับวัสดุของเบาะนั่ง แรงดันต่าง อุณหภูมิ และการออกแบบวาล์ว ไม่ใช่แค่ขนาดที่ระบุเท่านั้น
• ละเว้นแรงบิดที่แตกหัก: แอคชูเอเตอร์จะต้องเอาชนะแรงเสียดทานสถิตที่ความดันต่างเต็มที่ ซึ่งอาจสูงกว่าแรงบิดขณะทำงานอย่างมาก
• ละเว้นความดันแตกต่าง: วาล์วที่เปิดง่ายที่แรงดันต่ำอาจต้องใช้แรงบิดที่สูงกว่ามากที่แรงดันเต็มท่อ
• แรงดันไฟฟ้าไม่ถูกต้อง: แรงดันไฟฟ้าที่ไม่ตรงกันระหว่างแอคชูเอเตอร์และแหล่งจ่ายไฟของไซต์ทำให้มอเตอร์ขัดข้องหรือมีแรงบิดไม่เพียงพอ
• สัญญาณควบคุมไม่ถูกต้อง: แอคชูเอเตอร์เปิด/ปิดไม่สามารถรับสัญญาณมอดูเลตได้ และในทางกลับกัน
• ละเลยรอบการทำงาน: การปั่นจักรยานบ่อยครั้งโดยใช้แอคชูเอเตอร์งานต่ำจะทำให้มอเตอร์ร้อนเกินไปและทำงานล้มเหลวก่อนเวลาอันควร
• ละเว้นอุณหภูมิแวดล้อม: ความเย็นจัดหรือความร้อนจัดส่งผลต่อจาระบีของแอคชูเอเตอร์ ประสิทธิภาพของมอเตอร์ และซีลของตู้
• วัสดุที่นั่งผิด: PTFE ไม่เหมาะกับตัวกลางหรือช่วงอุณหภูมิทั้งหมด อาจจำเป็นต้องใช้ที่นั่งโลหะสำหรับการทำงานที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน
• การใช้บอลวาล์วมาตรฐานสำหรับการควบคุมปริมาณที่ไม่เหมาะสม: บอลวาล์วแบบเต็มพอร์ตมาตรฐานได้รับการออกแบบมาเพื่อการแยกส่วน ไม่ใช่การควบคุมการไหลที่แม่นยำ
• ละเว้นข้อกำหนดตำแหน่งที่ล้มเหลว: สมมติว่าวาล์วจะปิดไม่สำเร็จโดยไม่ระบุการออกแบบตัวกระตุ้นที่ไม่ปลอดภัย
• ละเว้นการป้องกันตู้: สภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่มีการชะล้างจำเป็นต้องมีระดับ IP ที่เพียงพอและความต้านทานการกัดกร่อน
• ละเว้นข้อกำหนดพื้นที่อันตราย: แอคทูเอเตอร์มาตรฐานไม่เหมาะสำหรับบรรยากาศที่เกิดการระเบิดหากไม่มีการรับรองที่เหมาะสม

รายการตรวจสอบ RFQ บอลวาล์วไฟฟ้า

หากต้องการขอใบเสนอราคา ผู้ซื้อควรให้ข้อมูลต่อไปนี้:

คำถามที่พบบ่อย

บอลวาล์วไฟฟ้าคืออะไร?

บอลวาล์วไฟฟ้าคือชุดวาล์วอัตโนมัติที่รวมบอลวาล์วแบบหมุนสี่เลี้ยวเข้ากับแอคชูเอเตอร์ไฟฟ้า แอคชูเอเตอร์ใช้มอเตอร์ไฟฟ้าและเฟืองทดเพื่อหมุนลูกบอล 90 องศา เปิดหรือปิดท่อ บอลวาล์วไฟฟ้าใช้ในกรณีที่จำเป็นต้องมีการทำงานระยะไกล การควบคุมอัตโนมัติ หรือการบูรณาการกับระบบควบคุมโรงงาน

บอลวาล์วไฟฟ้าทำงานอย่างไร?

มอเตอร์ไฟฟ้าในตัวกระตุ้นขับเคลื่อนชุดเกียร์ซึ่งจะลดความเร็วและเพิ่มแรงบิด เพลาส่งออกเชื่อมต่อกับก้านวาล์วผ่านข้อต่อและฉากยึด เมื่อแอคชูเอเตอร์รับสัญญาณไฟฟ้า มอเตอร์จะหมุนเพลาเอาท์พุตประมาณ 90 องศา เพื่อหมุนบอลที่อยู่ภายในตัววาล์วให้อยู่ในตำแหน่งเปิดหรือปิด ลิมิตสวิตช์จะหยุดมอเตอร์ที่ตำแหน่งสิ้นสุด และสามารถส่งการตอบสนองตำแหน่งไปยังระบบควบคุมได้

บอลวาล์วไฟฟ้าและนิวแมติกแตกต่างกันอย่างไร?

บอลวาล์วไฟฟ้าใช้ตัวกระตุ้นมอเตอร์ไฟฟ้าและต้องใช้แหล่งจ่ายไฟฟ้า บอลวาล์วนิวแมติกใช้อากาศอัดและแอคชูเอเตอร์แบบนิวแมติก แอคชูเอเตอร์ไฟฟ้าใช้งานได้จริงในกรณีที่ไม่มีอากาศในเครื่องมือ และง่ายต่อการรวมเข้ากับระบบควบคุมไฟฟ้า โดยทั่วไปแล้ว แอคชูเอเตอร์แบบนิวแมติกจะเร็วกว่า ง่ายกว่าสำหรับการทำงานแบบปลอดภัยเมื่อสปริงกลับ และเหมาะสำหรับการหมุนเวียนความถี่สูงซึ่งมีการจ่ายอากาศที่เชื่อถือได้

บอลวาล์วไฟฟ้าสามารถใช้ควบคุมการไหลได้หรือไม่?

บอลวาล์วมาตรฐานส่วนใหญ่เป็นวาล์วแยกและมีความแข็งแกร่งที่สุดในบริการเปิดเต็มที่หรือปิดเต็มที่ เมื่อติดตั้งตัวกระตุ้นแบบมอดูเลต บอลวาล์วไฟฟ้าสามารถให้การควบคุมตำแหน่งที่จำกัดได้ แต่ลักษณะการไหลของบอลวาล์วแบบเต็มพอร์ตมาตรฐานไม่เหมาะสำหรับการควบคุมปริมาณที่แม่นยำ สำหรับการใช้งานที่ต้องการการควบคุมการไหลที่แม่นยำ ควรพิจารณาบอลวาล์วพอร์ต V วาล์วควบคุม หรือวาล์วประเภทอื่นที่ออกแบบมาเพื่อหน้าที่มอดูเลต

ฉันจะปรับขนาดแอคชูเอเตอร์ไฟฟ้าสำหรับบอลวาล์วได้อย่างไร

ขนาดของแอคชูเอเตอร์ควรขึ้นอยู่กับแรงบิดที่วาล์วแตก แรงบิดขณะทำงาน และแรงบิดปิดภายใต้สภาวะการทำงานจริง แรงบิดขึ้นอยู่กับขนาดวาล์ว วัสดุบ่าวาล์ว ความดันแตกต่าง อุณหภูมิ และตัวกลาง ผู้ซื้อควรได้รับข้อมูลแรงบิดของวาล์วจากผู้ผลิต ใช้ระยะขอบด้านความปลอดภัยที่เหมาะสมสำหรับอายุของเบาะนั่งและสภาพการทำงาน และยืนยันว่าแรงบิดเอาท์พุตของแอคชูเอเตอร์ตรงหรือเกินกว่าค่าที่ต้องการที่แรงดันไฟฟ้าและอุณหภูมิในการทำงาน

บอลวาล์วไฟฟ้าสามารถปิดล้มเหลวในระหว่างที่ไฟฟ้าดับได้หรือไม่?

แอคชูเอเตอร์ไฟฟ้าแบบมาตรฐานจะยังคงอยู่ในตำแหน่งสุดท้ายเมื่อไฟฟ้าดับ มันจะไม่ย้ายไปยังตำแหน่งปิดหรือเปิดโดยอัตโนมัติ เว้นแต่จะใช้การออกแบบที่ปลอดภัยเมื่อเกิดข้อผิดพลาดโดยเฉพาะ การทำงานที่ปลอดภัยเมื่อเกิดข้อผิดพลาดต้องใช้ตัวกระตุ้นแบบสปริงกลับ ระบบสำรองแบตเตอรี่ โมดูลซุปเปอร์คาปาซิเตอร์ หรือการจัดเตรียมพลังงานสะสมแบบอื่น ผู้ซื้อควรระบุว่าจำเป็นต้องมีการดำเนินการป้องกันความล้มเหลวโดยอัตโนมัติหรือไม่ และยืนยันว่าการออกแบบแอคชูเอเตอร์ที่เลือกนั้นมีให้ การแทนที่ด้วยตนเองไม่สามารถทดแทนการทำงานแบบปลอดภัยเมื่อเกิดเหตุขัดข้องโดยอัตโนมัติได้

ข้อมูลอะไรบ้างที่จำเป็นในการสั่งซื้อบอลวาล์วไฟฟ้า?

ผู้ซื้อควรระบุประเภทวาล์ว, ขนาด, ระดับแรงดัน, ประเภทการเชื่อมต่อ, วัสดุตัวถังและขอบ, วัสดุที่นั่งและซีล, สื่อกลางกระบวนการ, การออกแบบและแรงดันใช้งาน, อุณหภูมิการออกแบบและการทำงาน, แรงดันไฟฟ้า, ประเภทสัญญาณควบคุม (เปิด/ปิดหรือมอดูเลต), ข้อกำหนดป้อนกลับตำแหน่ง, ข้อกำหนดด้านความปลอดภัยเมื่อเกิดข้อผิดพลาด, ข้อกำหนดการแทนที่ด้วยตนเอง, ระดับของกล่องหุ้ม, การจำแนกประเภทพื้นที่อันตราย (ถ้ามี), มาตรฐานที่บังคับใช้, ข้อกำหนดใบรับรอง, ข้อกำหนดในการตรวจสอบ และปริมาณ
