บอลวาล์วสองชิ้น

ภาพรวมผลิตภัณฑ์

บอลวาล์วสองชิ้นคืออะไร?

บอลวาล์วสองชิ้นคือบอลวาล์วที่มีตัวทำจากสองส่วนหลัก ส่วนหนึ่งประกอบเป็นตัวเครื่องหลัก ในขณะที่อีกส่วนหนึ่งทำหน้าที่เป็นฝาปิดท้ายหรือขั้วต่อตัวเครื่อง ทั้งสองส่วนนี้ประกอบเข้าด้วยกันเพื่อยึดลูกบอล บ่า และซีลภายในวาล์ว

วาล์วทำงานโดยการหมุนลูกบอล 90 องศา เมื่อบอลเจาะอยู่ในแนวเดียวกับท่อ วาล์วจะเปิดขึ้น เมื่อด้ามจับหมุนลูกบอลตั้งฉากกับท่อ การไหลจะถูกปิดกั้น การดำเนินการแบบหมุนควอเตอร์ที่เรียบง่ายนี้ทำให้วาล์วใช้งานง่ายทั้งในระบบแบบแมนนวลและระบบอัตโนมัติ

หากโครงการของคุณต้องการวาล์วปลายเกลียวที่มีขนาดเล็กกว่า โปรดดูของเรา บอลวาล์วเกลียว. สำหรับท่ออุตสาหกรรมขนาดใหญ่ที่มีปลายหน้าแปลนแบบเกลียว ให้เปรียบเทียบของเรา บอลวาล์วหน้าแปลน.

เหตุใดจึงเลือกดีไซน์ตัวเครื่องแบบสองชิ้น

การออกแบบแบบสองชิ้นมีการใช้กันอย่างแพร่หลายเนื่องจากมีขนาดกะทัดรัด เชื่อถือได้ และเหมาะสำหรับระบบอุตสาหกรรมทั่วไปหลายประเภท การผลิตและติดตั้งทำได้ง่ายกว่าการออกแบบวาล์วที่ซับซ้อนอื่นๆ ในขณะที่ยังคงให้ความยืดหยุ่นในการบริการที่ดีกว่าวาล์วแบบชิ้นเดียวธรรมดา

ทำให้วาล์วเป็นตัวเลือกทั่วไปสำหรับระบบน้ำ ท่อลมอัด การจัดการน้ำมัน บริการเชื้อเพลิง สาธารณูปโภคในโรงงาน HVAC ท่ออุปกรณ์ และบริการทางเคมีที่เข้ากันได้ มักถูกเลือกเมื่อท่อต้องการการปิดที่เชื่อถือได้ แต่ไม่ต้องการข้อดีในการถอดแยกชิ้นส่วนบ่อยครั้งของบอลวาล์วแบบสามชิ้น

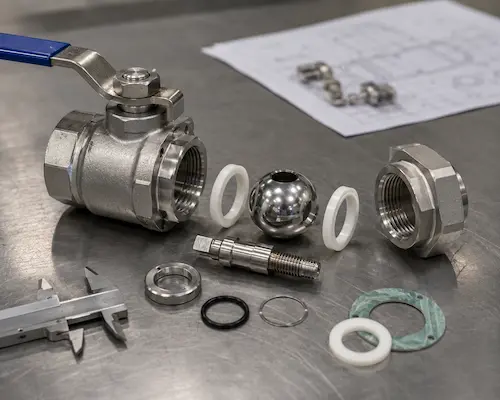

คุณสมบัติโครงสร้างหลัก

• โครงสร้างตัวถังสองชิ้น เพื่อการออกแบบที่กะทัดรัดและการประกอบที่เชื่อถือได้
• การดำเนินการควอเตอร์เทิร์น เพื่อการเปิดปิดที่รวดเร็ว
• พอร์ตเต็มหรือตัวเลือกพอร์ตที่ลดลง ตามความต้องการการไหลและแรงดันตก
• ตัวเลือกการเชื่อมต่อแบบเกลียว หน้าแปลน หรือแบบเชื่อม สำหรับรูปแบบไปป์ไลน์ที่แตกต่างกัน
• การปิดผนึกที่นั่งแบบนุ่มนวล สำหรับน้ำ น้ำมัน แก๊ส อากาศ และตัวกลางทางอุตสาหกรรมที่เข้ากันได้
• การดำเนินการด้วยตนเองหรือแบบกระตุ้น สำหรับการปิดระบบในพื้นที่หรือบริการอัตโนมัติ

ตัวเลือกการเชื่อมต่อ

บอลวาล์วสองชิ้นสามารถจัดให้มีสไตล์การเชื่อมต่อที่แตกต่างกัน การเชื่อมต่อที่ถูกต้องขึ้นอยู่กับขนาดท่อ ความดัน วิธีการติดตั้ง และข้อกำหนดในการบำรุงรักษา

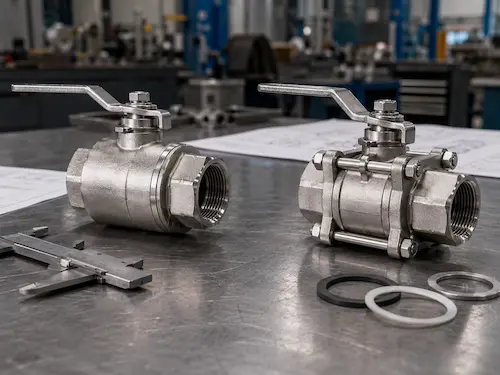

บอลวาล์วสองชิ้นเทียบกับบอลวาล์วสามชิ้น

บอลวาล์วแบบสองชิ้นและสามชิ้นมีอยู่ทั่วไปในท่ออุตสาหกรรม ความแตกต่างที่สำคัญคือการเข้าถึงการบำรุงรักษา บอลวาล์วแบบสองชิ้นมีขนาดกะทัดรัดและคุ้มค่าสำหรับการปิดทั่วไป บอลวาล์วแบบสามชิ้นสามารถถอดประกอบได้ง่ายกว่าเนื่องจากตัวตรงกลางสามารถถอดออกได้ในขณะที่ปลายท่อยังคงอยู่

หากการเข้าถึงการบำรุงรักษาเป็นข้อกำหนดโครงการที่สำคัญ ให้เปรียบเทียบผลิตภัณฑ์นี้กับของเรา บอลวาล์ว 3 ชิ้น.

ตัวเลือกวัสดุ

การเลือกใช้วัสดุควรขึ้นอยู่กับสื่อ ความดัน อุณหภูมิ ระดับการกัดกร่อน และความต้องการของอุตสาหกรรม สแตนเลสเป็นเรื่องปกติสำหรับบริการที่มีฤทธิ์กัดกร่อนหรือสะอาดกว่า เหล็กกล้าคาร์บอนและเหล็กหลอมถูกนำมาใช้สำหรับงานอุตสาหกรรมที่แข็งแกร่งขึ้น ทองเหลืองและทองแดงมักใช้ในน้ำ อากาศ น้ำมัน และบริการสาธารณูปโภค

ข้อมูลจำเพาะทางเทคนิค

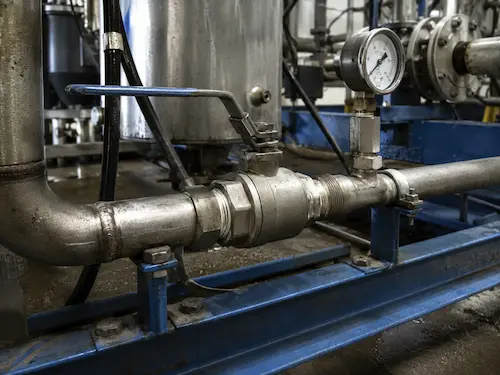

การใช้งานในท่ออุตสาหกรรม

บอลวาล์วแบบสองชิ้นใช้ในระบบที่ต้องการการออกแบบที่กะทัดรัด ปิดเครื่องได้รวดเร็ว และการปิดผนึกที่เชื่อถือได้ เหมาะสำหรับท่ออุตสาหกรรมทั่วไป การเชื่อมต่ออุปกรณ์ ระบบสาธารณูปโภค และสายการผลิตขนาดเล็ก

สำหรับการเลือกวาล์วอุตสาหกรรมทั่วไป คุณสามารถตรวจสอบของเราได้เช่นกัน ผลิตภัณฑ์วาล์วอุตสาหกรรม หน้า หากคุณกำลังเปรียบเทียบบอลวาล์วกับวาล์วปิดอื่นๆ โปรดอ่านคำแนะนำของเรา บอลวาล์ว vs เกทวาล์ว vs โกลบวาล์ว อาจช่วยได้เช่นกัน

• ระบบน้ำอุตสาหกรรม
• ท่อลมอัด
• สายสาธารณูปโภคน้ำมันและเชื้อเพลิง
• บริการแก๊สที่ได้รับอนุมัติตามข้อกำหนดของโครงการ
• การเชื่อมต่อทางเข้าและทางออกของอุปกรณ์
• ระบบ HVAC และสาธารณูปโภคในโรงงาน
• สายการผลิตเคมีขนาดเล็กที่ใช้วัสดุที่เข้ากันได้
• การบำรุงรักษาท่อระบายน้ำและจุดระบายอากาศ
• การแยกท่ออุตสาหกรรมทั่วไป

ความเข้ากันได้ของสื่อและการเลือกที่นั่ง

บอลวาล์วสองชิ้นที่ถูกต้องนั้นขึ้นอยู่กับวัสดุของตัวถัง วัสดุของที่นั่ง และสภาพการทำงาน ที่นั่ง PTFE เป็นเรื่องปกติสำหรับน้ำ อากาศ น้ำมัน และสื่อที่เข้ากันได้หลายชนิด อาจเลือก PTFE, PPL หรือ PEEK เสริมแรงได้เมื่อความดัน อุณหภูมิ หรือภาระทางกลสูงขึ้น

บอลวาล์วสองชิ้นเทียบกับบอลวาล์วชิ้นเดียว

บอลวาล์วแบบชิ้นเดียวนั้นเรียบง่าย กะทัดรัด และประหยัด บอลวาล์วแบบสองชิ้นให้ความยืดหยุ่นในการให้บริการที่ดีกว่า และพบได้ทั่วไปในระบบอุตสาหกรรมหลายประเภท เมื่อการใช้งานมีความต้องการมากขึ้นหรือเมื่อการเข้าถึงการบำรุงรักษามีความสำคัญ การออกแบบแบบสองชิ้นมักจะใช้งานได้ดีกว่าวาล์วแบบชิ้นเดียวพื้นฐาน

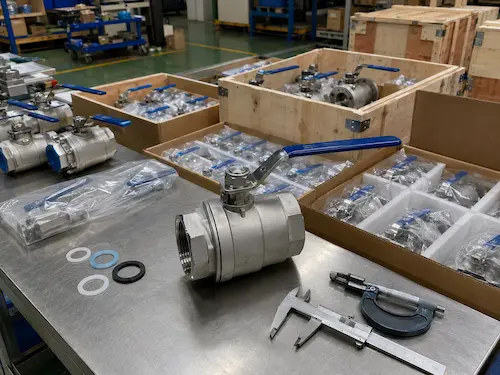

การตรวจสอบ การทดสอบ และการบรรจุ

สำหรับบอลวาล์วแบบสองชิ้น การตรวจสอบควรยืนยันการประกอบตัวถัง ความแม่นยำในการเชื่อมต่อ พื้นผิวบอล สภาพที่นั่ง การปิดผนึกก้าน การทำงานของด้ามจับ และประสิทธิภาพการทดสอบแรงดัน ปลายเกลียว ใบหน้าหน้าแปลน หรือปลายเชื่อมควรได้รับการปกป้องก่อนจัดส่ง

บรรจุภัณฑ์ส่งออกอาจรวมถึงอุปกรณ์ป้องกันเกลียว ฝาครอบหน้าแปลน ถุงพลาสติก กล่อง การแยกโฟม กล่องไม้อัด และการโหลดบนพาเลท วาล์วสแตนเลสควรได้รับการปกป้องจากรอยขีดข่วน และพื้นผิวซีลไม่ควรสัมผัสกับชิ้นส่วนโลหะที่หลวมระหว่างการขนส่ง

ข้อมูลที่ต้องยืนยันก่อนสั่งซื้อ

• ขนาดและปริมาณวาล์ว
• ประเภทการเชื่อมต่อ: เกลียว หน้าแปลน เชื่อมซ็อกเก็ต หรือเชื่อมชน
• มาตรฐานเธรด: NPT, BSP, BSPT หรือข้อกำหนดอื่น ๆ หากมีเธรด
• ความดันและอุณหภูมิในการทำงาน
• ท่อขนาดกลางและองค์ประกอบทางเคมี
• วัสดุตัววัสดุ วัสดุลูกบอล วัสดุก้าน และวัสดุที่นั่ง
• พอร์ตเต็มหรือความต้องการพอร์ตที่ลดลง
• ข้อกำหนดเกี่ยวกับมือจับแบบแมนนวล, ที่จับแบบล็อคได้, ตัวกระตุ้นแบบนิวแมติกหรือตัวกระตุ้นแบบไฟฟ้า
• การทดสอบเอกสาร ใบรับรอง และข้อกำหนดในการบรรจุ
• กำหนดการส่งมอบและแผนปริมาณ

คำถามที่พบบ่อย

1. บอลวาล์วสองชิ้นใช้ทำอะไร?

บอลวาล์วแบบสองชิ้นใช้สำหรับการปิด-เปิดอย่างรวดเร็วในน้ำ น้ำมัน ก๊าซ อากาศอัด เชื้อเพลิง สาธารณูปโภค และท่อส่งในกระบวนการทางอุตสาหกรรมที่เข้ากันได้ เป็นทางเลือกทั่วไปสำหรับการแยกท่อทั่วไปและการเชื่อมต่ออุปกรณ์

2. บอลวาล์วสองชิ้นหมายถึงอะไร?

หมายความว่าตัววาล์วทำมาจากสองส่วนหลักที่ประกอบเข้าด้วยกัน โครงสร้างนี้ยึดลูกบอล ที่นั่ง และซีลไว้ภายในวาล์ว ในขณะเดียวกันก็มีการออกแบบที่กะทัดรัดและเป็นประโยชน์สำหรับการใช้งานในอุตสาหกรรมหลายประเภท

3. อะไรคือความแตกต่างระหว่างบอลวาล์วสองชิ้นและสามชิ้น?

บอลวาล์วแบบสองชิ้นมีตัวเครื่องที่เรียบง่ายและกะทัดรัดกว่า ในขณะที่บอลวาล์วแบบสามชิ้นมีฝาปิดสองอันและตัวตรงกลางที่ถอดออกได้ การออกแบบแบบสามชิ้นมักจะง่ายต่อการบำรุงรักษา แต่การออกแบบแบบสองชิ้นมักจะประหยัดกว่าสำหรับบริการปิดระบบทั่วไป

4. บอลวาล์วสองชิ้นสามารถใช้ควบคุมปริมาณได้หรือไม่?

บอลวาล์วมาตรฐานแบบสองชิ้นได้รับการออกแบบมาเป็นหลักสำหรับบริการแบบเปิดหรือปิดเต็มที่ สามารถปรับการไหลได้อย่างจำกัดในบางระบบ แต่การควบคุมปริมาณอย่างต่อเนื่องอาจทำให้เบาะนั่งเสียหายและลดอายุการใช้งานได้ เพื่อการควบคุมที่แม่นยำ บอลวาล์ว V-port หรือวาล์วควบคุมอาจเหมาะสมกว่า

5. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

เพื่อให้ได้ใบเสนอราคาที่ถูกต้อง ขอแนะนำให้ระบุขนาดวาล์ว ประเภทการเชื่อมต่อ อัตราแรงดัน ปานกลาง อุณหภูมิ วัสดุตัวถัง วัสดุบ่าวาล์ว พอร์ตเต็มหรือข้อกำหนดพอร์ตที่ลดลง วิธีการใช้งาน ปริมาณ และเอกสารการทดสอบที่จำเป็น
