วาล์วไดอะแฟรมเรียงราย PTFE

ควรเลือกผลิตภัณฑ์นี้เป็นวาล์วแยกสารเคมี ไม่ใช่วาล์วน้ำทั่วไปหรือวาล์วสารละลายสากล ตัวเลือกที่ถูกต้องขึ้นอยู่กับชื่อตัวกลางที่แท้จริง ความเข้มข้น ความดัน อุณหภูมิ สภาวะสุญญากาศ ความเสี่ยงในการตกผลึก ความถี่ในการปั่นจักรยาน วัสดุไดอะแฟรม และวัสดุซับใน

สร้างขึ้นสำหรับการแยกสารเคมีที่มีฤทธิ์กัดกร่อน ไม่ใช่บริการน้ำทั่วไป

วาล์วไดอะแฟรมมีเส้น PTFE ไม่ใช่แค่วาล์วไดอะแฟรมที่มีซับสีต่างกัน คุณค่าของมันอยู่ที่การให้บริการทางเคมีที่มีฤทธิ์กัดกร่อน ซึ่งควรลดการสัมผัสโดยตรงระหว่างตัวกลางและตัวเครื่องที่เป็นโลหะให้เหลือน้อยที่สุด

ในการใช้งานที่เหมาะสม ตัวกลางในกระบวนการจะสัมผัสกับเส้นทางการไหลที่เรียงรายไปด้วยฟลูออโรโพลีเมอร์และพื้นผิวไดอะแฟรมเป็นหลัก ทำให้วาล์วมีประโยชน์สำหรับกรด ด่าง การจ่ายสารเคมี การถ่ายโอนสารเคมี ของเหลวที่ปนเปื้อน และบริการเคมีสะอาดที่เลือกสรร ซึ่งความต้านทานการกัดกร่อนและการแยกก้านมีความสำคัญมากกว่าประสิทธิภาพการควบคุมปริมาณแรงดันสูง

สำหรับระบบน้ำธรรมดา วาล์วธรรมดา อาจจะประหยัดกว่า สำหรับสารละลายที่มีฤทธิ์กัดกร่อนหนัก วาล์วยางหรือวาล์วสารละลายอาจเหมาะสมกว่า สำหรับการแยกสารเคมีแบบเลี้ยวโค้งสี่ส่วนขนาดกะทัดรัด บอลวาล์วบุด้วย PTFE หรือปลั๊กวาล์วอาจเป็นตัวเลือกที่ดีกว่า ควรเลือกวาล์วไดอะแฟรมมีเส้น PTFE เมื่อสภาวะของกระบวนการจำเป็นต้องมีตัวมีเส้นบุพร้อมโครงสร้างการแยกไดอะแฟรมจริงๆ

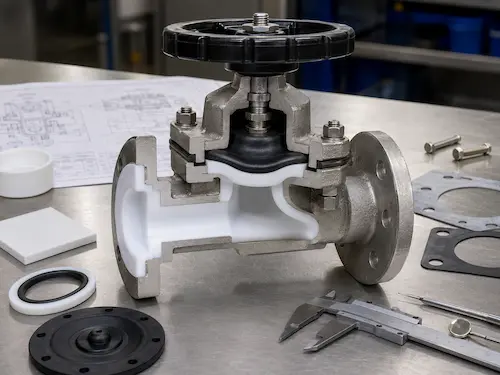

ส่วนใดที่สัมผัสสื่อได้จริง?

สำหรับการบริการด้านเคมี คำถามที่สำคัญที่สุดไม่ใช่แค่ “วัสดุตัววาล์วคืออะไร” คำถามที่สำคัญกว่านั้นคือ: ส่วนไหนที่ตัวกลางเปียก?

• เส้นทางการไหลของร่างกายเรียงราย: พื้นผิวเปียกภายในได้รับการปกป้องโดย PTFE, FEP, PFA หรือซับฟลูออโรโพลีเมอร์ที่ระบุโครงการ
• พื้นผิวไดอะแฟรม: ไดอะแฟรมจะสัมผัสกับตัวกลางและปิดกับฝายหรือทางไหล
• ใบหน้าบุหน้าแปลน: พื้นผิวหน้าแปลนมีเส้นช่วยปกป้องพื้นที่เชื่อมต่อปลายจากการสัมผัสสารเคมี
• คอมเพรสเซอร์และก้าน: โดยปกติชิ้นส่วนเหล่านี้จะอยู่ด้านหลังไดอะแฟรมและไม่ได้สัมผัสกับของเหลวในกระบวนการโดยตรง
• ฝากระโปรงและพวงมาลัย / แอคชูเอเตอร์: สิ่งเหล่านี้เป็นส่วนประกอบในการทำงาน และควรแยกออกจากตัวกลางด้วยโครงสร้างไดอะแฟรม

โครงสร้างชิ้นส่วนเปียกนี้เป็นเหตุผลหลักที่ผู้ใช้สารเคมีเลือกวาล์วไดอะแฟรม หากไดอะแฟรมทำงานล้มเหลว หากเยื่อบุเสียหาย หรือหากหน้าหน้าแปลนมีรอยขีดข่วนระหว่างการติดตั้ง แนวคิดในการป้องกันอาจเสียหายได้ ดังนั้นการตรวจสอบซับในและการเลือกไดอะแฟรมจึงไม่ใช่รายละเอียดรอง เป็นส่วนหนึ่งของการเลือกผลิตภัณฑ์หลัก

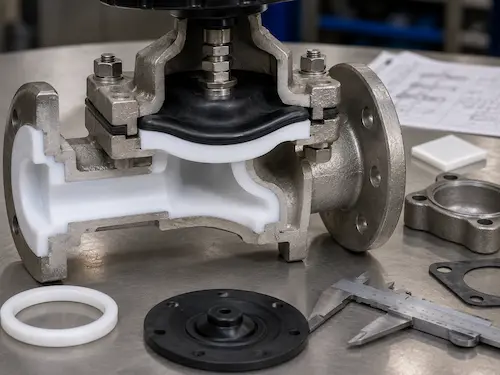

เหตุใดการแยกไดอะแฟรมจึงมีความสำคัญในเส้นกรดและด่าง

ในวาล์วหลายประเภท พื้นที่ปิดผนึกก้านเป็นจุดอ่อนไหวในการให้บริการที่มีฤทธิ์กัดกร่อน หากสื่อที่มีฤทธิ์กัดกร่อนไปถึงบริเวณบรรจุภัณฑ์ อาจเกิดปัญหาการรั่วไหลจากภายนอก การกัดกร่อนของก้าน หรือปัญหาการบำรุงรักษาได้

วาล์วไดอะแฟรมแยกก้านและกลไกการทำงานออกจากตัวกลางในกระบวนการ การเคลื่อนที่ของก้านจะถูกถ่ายโอนผ่านคอมเพรสเซอร์ไปยังไดอะแฟรม และไดอะแฟรมจะเคลื่อนที่ไปตามตัวเครื่องที่มีเส้นบุเพื่อปิดช่องทางการไหล โครงสร้างนี้ช่วยลดการสัมผัสสารเคมีโดยตรงบริเวณลำต้น

นี่ไม่ได้หมายความว่าวาล์วไม่ต้องบำรุงรักษา ไดอะแฟรมเป็นส่วนประกอบซีลที่ใช้งานได้ อาจได้รับผลกระทบจากความดัน อุณหภูมิ การโจมตีทางเคมี ความล้าทางกลไก การบีบอัดมากเกินไป การตกผลึก หรือการปั่นจักรยานบ่อยครั้ง ด้วยเหตุนี้ การวางแผนวัสดุไดอะแฟรมและการเปลี่ยนทดแทนจึงควรได้รับการตรวจทานเพื่อรับบริการด้านเคมีที่ต้องใช้เงื่อนไขสูง

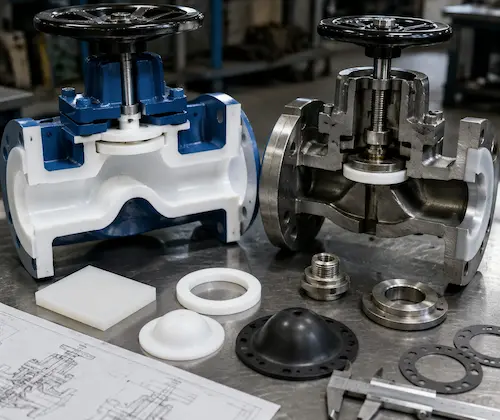

ซับใน PTFE ไม่เหมือนกับที่นั่ง PTFE

ข้อผิดพลาดในการเลือกทั่วไปอย่างหนึ่งทำให้เกิดความสับสน วาล์วเรียงราย PTFE ด้วยวาล์วที่มีเพียงก ที่นั่งไฟเบอร์.

วาล์วนั่ง PTFE ใช้ PTFE เป็นหลักเป็นที่นั่งหรือองค์ประกอบการปิดผนึก พื้นผิวที่เปียกของตัววาล์วอาจยังคงเป็นโลหะ เว้นแต่จะใช้การบุหรือการเคลือบอื่น วาล์วเรียงราย PTFE แตกต่างออกไป: เส้นทางการไหลที่เปียกภายในถูกเรียงรายเพื่อช่วยแยกตัวโลหะออกจากตัวกลางที่มีฤทธิ์กัดกร่อน

สำหรับบริการสารเคมีที่มีฤทธิ์กัดกร่อนรุนแรง ความแตกต่างนี้มีความสำคัญ ที่นั่ง PTFE เพียงอย่างเดียวอาจไม่สามารถป้องกันช่องตัวถัง พื้นที่เปลี่ยนแปลน หรือพื้นผิวภายในที่เปียกได้ หากผู้ซื้อต้องการการปกป้องพื้นผิวเปียกทั้งหมด ควรระบุวาล์วเป็นวาล์วบุ PTFE, บุ FEP หรือวาล์วบุ PFA ตามสภาพการบริการจริง

สำหรับตัวเลือกการแยกแบบแยกส่วนแบบเลี้ยวโค้ง โปรดตรวจสอบของเรา บอลวาล์วเรียงราย PTFE, วาล์วปลั๊กเรียงราย PTFE และ วาล์วผีเสื้อเรียงราย PTFE.

PTFE, FEP หรือ PFA: ควรเลือกวัสดุซับในตามข้อมูลการบริการ

PTFE ถูกนำมาใช้กันอย่างแพร่หลายในการทนต่อสารเคมี แต่ไม่ควรเลือกแบบสุ่มสี่สุ่มห้า ในบางโครงการ FEP หรือ PFA อาจถูกตรวจสอบตามสารเคมี อุณหภูมิ วิธีการซับ ความกังวลเรื่องการซึมผ่าน และข้อกำหนดของโครงการ

ชื่อกลางอย่างเดียวไม่พอ ตัวอย่างเช่น “บริการกรด” ไม่ใช่ข้อกำหนดเฉพาะที่สมบูรณ์ ความเข้มข้น อุณหภูมิ ความดัน สิ่งปนเปื้อน ของแข็ง วงจรการทำงาน และวิธีการทำความสะอาดล้วนส่งผลต่อการเลือกซับในและไดอะแฟรม

ประเภทฝายหรือแบบตรง?

วาล์วไดอะแฟรมเรียงราย PTFE สามารถจัดจำหน่ายเป็นแบบฝายหรือแบบตรง ตัวเลือกที่ถูกต้องขึ้นอยู่กับสภาพของเหลวและสิ่งที่ผู้ซื้อต้องการจัดลำดับความสำคัญ

• ประเภทฝาย: โดยทั่วไปได้รับการตรวจสอบสำหรับการจ่ายสารเคมี การบริการที่เป็นกรด/ด่าง และการแยกของเหลวที่มีฤทธิ์กัดกร่อนที่สะอาด โดยปกติจะต้องมีการเคลื่อนที่ของไดอะแฟรมสั้นลง และสามารถให้ประสิทธิภาพการปิดเครื่องในทางปฏิบัติในบริการด้านเคมีหลายประเภท
• ประเภทตรง: อาจถูกตรวจสอบในบริเวณที่ต้องการเส้นทางการไหลที่ราบรื่นกว่าหรือในกรณีที่ตัวกลางมีอนุภาคหรือการปนเปื้อนที่เลือกไว้ ยังคงต้องมีการตรวจสอบการเคลื่อนไหวของไดอะแฟรม ข้อกำหนดในการปิด และการสึกหรอของซับใน

หากตัวกลางมีผลึก คราบสะสม หรืออนุภาค ไม่ควรเลือกประเภทวาล์วตามลักษณะแค็ตตาล็อกเท่านั้น เส้นทางการไหลภายใน การเคลื่อนที่ของไดอะแฟรม และข้อกำหนดในการทำความสะอาดควรได้รับการยืนยันก่อนเสนอราคา

จุดที่เกิดข้อผิดพลาดทั่วไปในวาล์วไดอะแฟรมที่มีเส้น PTFE

ปัญหาส่วนใหญ่ในวาล์วไดอะแฟรมแบบเรียงไม่ได้มาจากชื่อวาล์วนั่นเอง เกิดจากการเลือกใช้วัสดุที่ไม่ถูกต้อง ซับในเสียหาย สภาพการบริการที่ไม่เหมาะสม หรือการติดตั้งที่ไม่ดี

• ซับหน้าแปลนเสียหาย: รอยขีดข่วนหรือความเสียหายจากการกระแทกอาจทำให้วัสดุของตัวเครื่องถูกสารเคมีโจมตี
• การขันน๊อตให้แน่นไม่เท่ากัน: การขันหน้าแปลนให้แน่นมากเกินไปหรือไม่สม่ำเสมออาจทำให้พื้นผิวซีลมีเส้นเสียหายได้
• วัสดุไดอะแฟรมผิด: ความไม่เข้ากันของสารเคมีหรืออุณหภูมิที่ไม่ตรงกันอาจทำให้อายุการใช้งานของไดอะแฟรมสั้นลง
• การเสียรูปสูญญากาศ: ซับในที่ไม่ได้รับการสนับสนุนหรือไม่เหมาะสมอาจทำให้เสียรูปภายใต้สภาวะสุญญากาศ
• การซึมผ่าน: สารเคมีบางชนิดอาจแทรกซึมวัสดุซับในภายใต้สภาวะอุณหภูมิและความดันที่กำหนด
• การตกผลึก: คราบสกปรกอาจรบกวนการเคลื่อนที่และการปิดผนึกของไดอะแฟรม
• ของแข็งที่มีฤทธิ์กัดกร่อน: อนุภาคแข็งอาจสึกหรอที่เยื่อบุหรือพื้นผิวไดอะแฟรม
• ปั่นจักรยานบ่อยๆ: การทำงานซ้ำๆ อาจทำให้ไดอะแฟรมล้าเมื่อเวลาผ่านไป

ด้วยเหตุนี้ ขั้นตอนการเสนอราคาจึงไม่ควรเพียงยืนยันขนาดและระดับความดันเท่านั้น นอกจากนี้ควรยืนยันสภาพทางเคมีที่เกิดขึ้นจริง ความถี่ในการทำงาน และดูว่าวาล์วจะเห็นวงจรสุญญากาศ ของแข็ง การตกผลึก หรือการทำความสะอาดหรือไม่

เมื่อวาล์วนี้ไม่ควรใช้โดยไม่มีการตรวจสอบ

วาล์วไดอะแฟรมมีเส้น PTFE มีประโยชน์ในการให้บริการสารเคมีที่มีฤทธิ์กัดกร่อน แต่ก็ไม่ใช่คำตอบที่เหมาะสมสำหรับตัวกลางที่ยากทุกชนิด เงื่อนไขต่อไปนี้จำเป็นต้องตรวจสอบอย่างรอบคอบก่อนที่จะเลือก:

• การบริการที่อุณหภูมิสูงใกล้กับขีดจำกัดของวัสดุซับในหรือไดอะแฟรม
• บริการแรงดันสูงเกินกว่าการออกแบบวาล์วไดอะแฟรมแบบเรียงรายที่เลือก
• สูญญากาศเต็มหรือสภาวะสูญญากาศบ่อยครั้ง
• สารละลายที่มีฤทธิ์กัดกร่อนหนักที่มีอนุภาคแข็ง
• สารตกผลึกที่อาจสะสมอยู่รอบๆ บริเวณซีลไดอะแฟรม
• การควบคุมปริมาณอย่างต่อเนื่องเมื่อต้องมีการควบคุมการไหลที่แม่นยำ
• การปั่นจักรยานบ่อยครั้งโดยมีข้อกังวลเรื่องความเมื่อยล้าของกะบังลมสูง
• สารที่ไม่ทราบองค์ประกอบทางเคมีหรือความเข้มข้นที่เปลี่ยนแปลง

อย่าอ้างว่าทนต่อสารเคมีสากล ไม่มีการรั่วไหล เหมาะสมกับสุญญากาศ อายุการใช้งานของไดอะแฟรมไม่จำกัด หรือการทำงานโดยไม่ต้องบำรุงรักษาโดยไม่ต้องมีการยืนยันโครงการ

วาล์วไดอะแฟรมเรียงราย PTFE กับวาล์วไดอะแฟรมเรียงรายด้วยยาง

วาล์วไดอะแฟรมมีเส้น PTFE และวาล์วไดอะแฟรมมีเส้นยางอาจดูคล้ายกันเมื่อมองจากภายนอก แต่ตรรกะในการเลือกจะแตกต่างกัน

สำหรับบริการสารละลายหรือน้ำเสียที่เน้นการเสียดสี โปรดตรวจสอบของเรา วาล์วไดอะแฟรมบุยาง. สำหรับการเปรียบเทียบวาล์วแบบมีเส้นที่กว้างขึ้น โปรดดู PTFE Lined Valve กับ Rubber Lined Valve.

เปรียบเทียบกับวาล์วเรียงราย PTFE อื่น ๆ อย่างไร

วาล์วเรียงราย PTFE ที่แตกต่างกันช่วยแก้ปัญหาที่แตกต่างกัน วาล์วไดอะแฟรมไม่ควรเปลี่ยนบอล ปลั๊ก หรือวาล์วผีเสื้อทุกเส้นโดยอัตโนมัติ

• วาล์วไดอะแฟรมเรียงราย PTFE: เลือกเมื่อการแยกลำต้นและเส้นทางการไหลของสารเคมีที่มีเส้นเป็นข้อกังวลหลัก
• บอลวาล์วเรียงราย PTFE: เลือกไว้เมื่อต้องการแยกการเปิด-ปิดแบบไตรมาสขนาดกะทัดรัด
• วาล์วปลั๊กเรียงราย PTFE: เลือกเมื่อต้องใช้โครงสร้างปลั๊กแบบมีเส้นขนาดกะทัดรัดและการทำงานแบบเลี้ยวสี่ส่วน
• วาล์วผีเสื้อเรียงราย PTFE: เลือกใช้สำหรับการแยกท่อขนาดใหญ่ซึ่งมีโครงสร้างวาล์วผีเสื้อที่เหมาะสม

หากการบริการจำเป็นต้องมีการมอดูเลตที่แม่นยำ ควรตรวจสอบวาล์วควบคุมแทนการใช้วาล์วไดอะแฟรมเหมือนวาล์วควบคุมสากล หากบริการเป็นสารละลายที่มีฤทธิ์กัดกร่อนหนัก วาล์วสารละลายที่มียางเรียงรายหรือวาล์วหยิกอาจมีความเหมาะสมมากกว่า

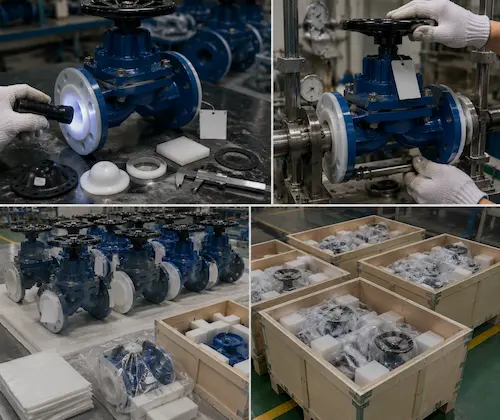

เน้นการตรวจสอบก่อนจัดส่ง

สำหรับวาล์วไดอะแฟรมที่มีเส้น PTFE การตรวจสอบควรเน้นที่การบุ ไดอะแฟรม และพื้นผิวการซีล ไม่ใช่แค่การทดสอบแรงดันเท่านั้น

• ตรวจสอบพื้นผิวซับในเส้นทางการไหลและที่หน้าหน้าแปลน
• ตรวจสอบว่าหน้าซีลมีเส้นสะอาดและปราศจากความเสียหายที่มองเห็นได้หรือไม่
• ตรวจสอบวัสดุไดอะแฟรม สภาพพื้นผิว และทิศทางการประกอบ
• ตรวจสอบการเคลื่อนไหวของวงล้อจักรหรือแอคชูเอเตอร์ตลอดการเคลื่อนที่
• ตรวจสอบการทดสอบเปลือกและการทดสอบการรั่วของเบาะตามแผนการตรวจสอบที่ได้รับอนุมัติ
• ตรวจสอบฝาครอบป้องกันหน้าแปลนก่อนบรรจุ
• ตรวจสอบป้ายชื่อ เครื่องหมาย ใบรับรอง และสภาพการบรรจุขั้นสุดท้าย

บรรจุภัณฑ์ส่งออกควรปกป้องพื้นผิวหน้าแปลน พื้นที่ไดอะแฟรม วงล้อหรือชิ้นส่วนแอคชูเอเตอร์ และการเคลือบภายนอก ฝาครอบหน้าแปลน การห่อแบบกันความชื้น การแยกโฟม และกล่องไม้อัดเสริมแรง สามารถใช้งานได้ตามขนาดวาล์วและวิธีการจัดส่ง

สิ่งที่ผู้ซื้อควรยืนยันก่อน RFQ

สำหรับใบเสนอราคาที่เชื่อถือได้ ผู้ซื้อควรระบุมากกว่าขนาดและปริมาณวาล์ว รายละเอียดต่อไปนี้ช่วยหลีกเลี่ยงการเลือกซับในหรือไดอะแฟรมผิด:

• ขนาดและปริมาณวาล์ว
• ชื่อกลาง องค์ประกอบทางเคมี และความเข้มข้น
• แรงดันใช้งานและแรงดันการออกแบบ
• อุณหภูมิในการทำงานและอุณหภูมิการออกแบบ
• อัตราการไหลถ้ามี
• ประเภทตัววาล์วที่ต้องการ: แบบฝายหรือแบบตรง
• วัสดุบุที่ต้องการ: PTFE, FEP, PFA หรือฟลูออโรโพลีเมอร์อื่นๆ
• วัสดุไดอะแฟรมที่จำเป็นหากระบุไว้
• การปรากฏตัวของของแข็ง ผลึก อนุภาค สารละลาย หรือการปนเปื้อน
• สภาพสุญญากาศหรือการซึมผ่าน หากมี
• ความถี่ในการทำงาน: การทำงานเป็นครั้งคราวหรือปั่นจักรยานบ่อยๆ
• วิธีการใช้งาน: แบบแมนนวล, นิวเมติกหรือไฟฟ้า
• มาตรฐานการเชื่อมต่อและข้อกำหนดแบบเห็นหน้ากัน
• ข้อกำหนดการทดสอบ เอกสาร และการตรวจสอบโดยบุคคลที่สาม

คำถามที่พบบ่อย

วาล์วไดอะแฟรมมีเส้น PTFE ใช้ทำอะไร

วาล์วไดอะแฟรมมีเส้น PTFE ใช้สำหรับสารเคมีที่มีฤทธิ์กัดกร่อน กรด ด่าง การจ่าย การถ่ายโอน และการบริการของเหลวที่ปนเปื้อน โดยที่ตัวโลหะเปียกและบริเวณก้านต้องการการปกป้องจากตัวกลางในกระบวนการผลิต

เหตุใดจึงต้องใช้ไดอะแฟรมวาล์วแทนบอลวาล์ว

วาล์วไดอะแฟรมแยกก้านและกลไกการทำงานออกจากของเหลวในกระบวนการผ่านไดอะแฟรม บอลวาล์วใช้ลูกบอลหมุนและโครงสร้างที่นั่ง ทางเลือกที่ดีกว่าขึ้นอยู่กับว่าการแยกก้าน การทำงานแบบควอเตอร์เทิร์น ช่องทางการไหล ความดัน อุณหภูมิ และความเข้ากันได้ของสารเคมี มีความสำคัญมากกว่าสำหรับการบริการหรือไม่

ซับใน PTFE เหมือนกับที่นั่ง PTFE หรือไม่

ไม่ ที่นั่ง PTFE ส่วนใหญ่เป็นส่วนประกอบในการซีล ซับใน PTFE ช่วยปกป้องพื้นผิวภายในร่างกายที่เปียกจากการสัมผัสโดยตรงกับสื่อที่มีฤทธิ์กัดกร่อน สำหรับการให้บริการด้านเคมีเชิงรุก ความแตกต่างนี้มีความสำคัญ

วาล์วไดอะแฟรมมีเส้น PTFE สามารถใช้กับสารละลายได้หรือไม่

ควรตรวจสอบสารละลายเหล่านี้อย่างระมัดระวัง อนุภาคแข็ง ความเร็วสูง หรือของแข็งที่มีฤทธิ์กัดกร่อนอาจทำให้เยื่อบุหรือพื้นผิวไดอะแฟรมเสียหายได้ สำหรับสารละลายที่มีฤทธิ์กัดกร่อน วาล์วไดอะแฟรมที่บุด้วยยาง วาล์วหนีบ หรือวาล์วสารละลายอื่น ๆ อาจเหมาะสมกว่า

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

สำหรับใบเสนอราคา ให้ระบุชื่อกลาง ความเข้มข้น ความดัน อุณหภูมิ ขนาดวาล์ว ปริมาณ วัสดุซับใน วัสดุไดอะแฟรม วิธีการใช้งาน มาตรฐานการเชื่อมต่อ ปริมาณของแข็ง สภาพสุญญากาศ และข้อกำหนดในการตรวจสอบ
