nhanh chóng Tổng quan
Trong bài viết này, “kết nối kẹp” chủ yếu đề cập đến kết nối kẹp vệ sinh hoặc kết nối ba kẹp được sử dụng trong hệ thống đường ống thép không gỉ hợp vệ sinh. Không nên nhầm lẫn nó với vỏ kẹp bắt vít được sử dụng trong các khớp nối ống có rãnh. Mặc dù cả hai đều sử dụng lực kẹp nhưng mục đích thiết kế, phạm vi áp suất, cấu trúc đệm, chuẩn bị đường ống, tiêu chuẩn và ứng dụng của chúng đều khác nhau.
Khai mạc Kịch bản
Hãy tưởng tượng hai hoàn toàn khác nhau công nghiệp môi trường.
trong a dược phẩm nhà máy, toán tử phải thường xuyên tháo dỡ đường ống thiết bị cho khử trùng và kiểm tra. các đường ống kết nối phải được dễ dàng đến loại bỏ và phải không cho phép ô nhiễm.
Trong khi đó, trong a lớn ngọn lửa bảo vệ hệ thống hoặc HVAC mạng, hàng trăm của mét của thép ống phải được đã cài đặt nhanh chóng và đáng tin cậy.
Những cái này tình huống yêu cầu rất khác nhau ống tham gia công nghệ. trong cái đầu tiên trường hợp, a kẹp kết nối cung cấp hợp vệ sinh hiệu suất và nhanh chóng bảo trì. trong cái thứ hai, a có rãnh kết nối cho phép nhanh cài đặt và mạnh mẽ cơ khí khớp nối cho lớn đường ống.
Đau đớn Điểm
Khi nào kỹ sư thiết kế đường ống hệ thống, một số vấn đề thường xuyên phát sinh khi nào lựa chọn giữa kẹp kết nối vs có rãnh kết nối.
1. Không rõ ràng ứng dụng yêu cầu
Nhiều kỹ sư là không chắc chắn cái nào hệ thống bộ quần áo của họ đường ống điều kiện. A kẹp kết nối tháng năm được lý tưởng cho hợp vệ sinh chế biến, nhưng không phù hợp cho nặng nề công nghiệp đường ống.
2. Cài đặt tốc độ vs sự sạch sẽ
Một số các ngành công nghiệp yêu cầu cực kỳ sạch sẽ đường ống, trong khi những người khác ưu tiên cài đặt hiệu quả. Đang chọn cái sai có rãnh kết nối hoặc kẹp kết nối có thể tạo ra bảo trì những thách thức.
3. Áp lực và ống kích thước hạn chế
Đường ống áp lực xếp hạng và ống đường kính cũng ảnh hưởng cái quyết định. A kẹp kết nối thường tay cầm thấp hơn áp lực và nhỏ hơn ống kích thước, trong khi a có rãnh kết nối là được thiết kế cho lớn hơn đường ống.
Giải pháp
Đến giải quyết những cái này những thách thức, kỹ sư nên đánh giá cái đường ống thiết kế yêu cầu cẩn thận.
1. Đánh giá vệ sinh yêu cầu
Nếu cái đường ống mang theo thức ăn, dược phẩm sản phẩm, hoặc vô trùng chất lỏng, a kẹp kết nối là thường xuyên cái tốt nhất giải pháp bởi vì nó giảm thiểu kẽ hở và cho phép nhanh chóng dọn dẹp.
2. Hãy xem xét cài đặt hiệu quả
cho lớn cơ sở hạ tầng dự án như vậy như ngọn lửa bảo vệ hệ thống hoặc HVAC mạng, a có rãnh kết nối đáng kể giảm cài đặt thời gian bởi vì hàn là không được yêu cầu.
3. Trận đấu kết nối loại với ống kích thước và áp lực
A có rãnh kết nối có thể chứa đựng lớn hơn ống đường kính và vừa phải áp lực cấp độ, trong khi a kẹp kết nối là thông thường đã sử dụng trong nhỏ hơn hợp vệ sinh hệ thống.
Tại Vcore Van, kỹ sư thường xuyên đánh giá những cái này thông số khi nào giới thiệu cái nhất phù hợp đường ống kết nối hệ thống.
Kịch bản ứng dụng điển hình
Trong dây chuyền sản xuất đồ uống hoặc dược phẩm, các kết nối kẹp vệ sinh có thể được sử dụng trên đường ống xử lý bằng thép không gỉ, nơi cần phải tháo rời thường xuyên, kiểm tra miếng đệm, làm sạch hoặc khử trùng. Trong cùng một cơ sở, các kết nối có rãnh có thể được sử dụng trên nước làm mát, HVAC, phòng cháy chữa cháy hoặc đường ống thép tiện ích, nơi việc lắp đặt nhanh và nối ống cơ học quan trọng hơn khả năng làm sạch hợp vệ sinh.

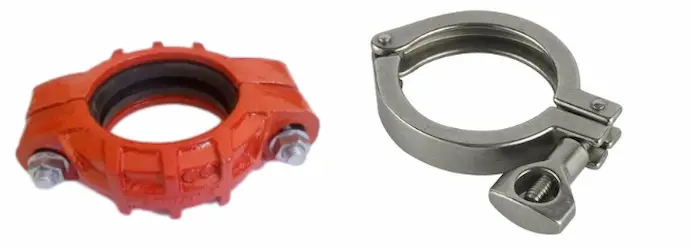

dữ liệu Kết nối kẹp phân tích và kết nối có rãnh
| Mục so sánh | Kết nối kẹp vệ sinh / Tri-Kẹp | Kết nối ống có rãnh |
|---|---|---|
| Mục đích chính | Quy trình kết nối vệ sinh và tháo lắp nhanh chóng | Nối ống cơ khí cho đường ống công nghiệp hoặc tiện ích lớn hơn |
| Hệ thống chung | Thực phẩm, đồ uống, sữa, dược phẩm, công nghệ sinh học, quy trình sạch | HVAC, phòng cháy chữa cháy, nước công nghiệp, nước lạnh, đường dây tiện ích |
| Loại ống/ống | Thông thường ống và ống nối vệ sinh không gỉ | Thép có rãnh, sắt dẻo, ống không gỉ hoặc ống tương thích khác |
| Phương pháp niêm phong | Vòng đệm được nén giữa các ống sắt bằng kẹp | Miếng đệm đàn hồi được nén bằng vỏ khớp nối bắt vít |
| Chuẩn bị đường ống | Ống nối hàn hoặc mở rộng, yêu cầu hoàn thiện vệ sinh | Đầu ống có rãnh cuộn hoặc có rãnh cắt |
| vệ sinh | Có thể hỗ trợ thiết kế hợp vệ sinh khi được chỉ định chính xác | Thường không được sử dụng cho đường ống tiếp xúc với sản phẩm hợp vệ sinh |
| Phạm vi áp suất | Phụ thuộc vào kẹp, ferrule, miếng đệm, kích thước và nhiệt độ | Phụ thuộc vào mô hình khớp nối, biên dạng rãnh, thành ống và miếng đệm |
| Bảo trì | Tháo gỡ nhanh chóng và thay thế miếng đệm | Có thể tháo khớp nối, nhưng thông thường không phải để vệ sinh thường xuyên |
| Rủi ro chính | Miếng đệm sai, nén quá mức, bề mặt kém, chân chết | Kích thước rãnh sai, vòng đệm bị kẹp, bu-lông siết không đều, hỗ trợ kém |
vệ sinh kẹp hệ thống là tối ưu hóa cho vệ sinh và làm sạch, trong khi có rãnh kết nối tiêu điểm trên cài đặt tốc độ và cơ khí sức mạnh.
Xu hướng
công nghiệp đường ống hệ thống tiếp tục đến phát triển, và một số xu hướng là tạo hình cái tương lai của kẹp kết nối vs có rãnh kết nối công nghệ.
Đang phát triển hợp vệ sinh chế biến các ngành công nghiệp
Thức ăn chế biến, dược phẩm, và công nghệ sinh học các ngành công nghiệp là mở rộng trên toàn cầu. Cái này tăng lên nhu cầu cho không gỉ thép đường ống hệ thống sử dụng kẹp kết nối.
Nhanh hơn xây dựng của cơ sở hạ tầng
lớn cơ sở vật chất và thương mại các tòa nhà yêu cầu nhanh hơn cài đặt phương pháp, lái xe cái nhận con nuôi của có rãnh kết nối hệ thống.
Mô-đun đường ống hệ thống
Nhiều hiện đại cơ sở vật chất thích hơn mô-đun đường ống hệ thống đó có thể được đã lắp ráp nhanh chóng. có rãnh kết nối hỗ trợ mô-đun xây dựng bởi vì đường ống có thể được đã cài đặt không có hàn.
Cách sử dụng Lời khuyên
| Yếu tố lựa chọn | Sử dụng kết nối kẹp khi… | Sử dụng kết nối có rãnh khi… |
|---|---|---|
| Liên hệ sản phẩm | Vệ sinh và khả năng làm sạch khi tiếp xúc với sản phẩm là rất quan trọng | Dây chuyền là dịch vụ công nghiệp tiện ích hoặc không vệ sinh |
| Vệ sinh | Cần phải tháo rời, kiểm tra, CIP/SIP hoặc thay thế miếng đệm thường xuyên | Không cần tháo gỡ vệ sinh định kỳ |
| Hệ thống ống | Ống và ống vệ sinh không gỉ được sử dụng | Sử dụng thép có rãnh/sắt dẻo/ống tương thích |
| Cài đặt | Các mô-đun hoặc tấm trượt vệ sinh nhỏ cần lắp ráp thủ công nhanh chóng | Mạng lưới đường ống lớn cần kết nối cơ học nhanh hơn |
| Áp suất / nhiệt độ | Kẹp, miếng đệm và ống sắt được xếp hạng cho dịch vụ | Khớp nối, miếng đệm, rãnh và thành ống được đánh giá cho dịch vụ |
| Tiêu chuẩn | Có thể áp dụng các yêu cầu vệ sinh ASME BPE, 3-A, ISO | Có thể áp dụng thông số kỹ thuật AWWA C606, NFPA, UL/FM hoặc nhà sản xuất |
| Bảo trì | Người vận hành cần loại bỏ nhanh chóng mà không cần các công cụ phức tạp | Nhà thầu cần khớp nối có thể tháo rời và ít mối hàn hơn |
Kết luận
Mặc dù họ xuất hiện tương tự tại đầu tiên liếc nhìn, kẹp kết nối vs có rãnh kết nối hệ thống phục vụ rất khác nhau mục đích trong công nghiệp đường ống. A kẹp kết nối là lý tưởng cho hợp vệ sinh quy trình ở đâu sự sạch sẽ và thường xuyên tháo gỡ là thiết yếu. trong tương phản, a có rãnh kết nối cung cấp sức mạnh, tính linh hoạt, và nhanh chóng cài đặt cho lớn công nghiệp đường ống.
Đang chọn cái đúng kết nối hệ thống cải thiện an toàn, giảm cài đặt chi phí, và đảm bảo dài-kỳ hạn đường ống độ tin cậy.
Tại Vcore Van, của chúng tôi kỹ thuật đội giúp khách hàng chọn cái tốt nhất đường ống kết nối giải pháp cho của họ cụ thể ứng dụng, đảm bảo hiệu quả hoạt động và đáng tin cậy hiệu suất.
Câu hỏi thường gặp
cái gì là a kẹp kết nối?

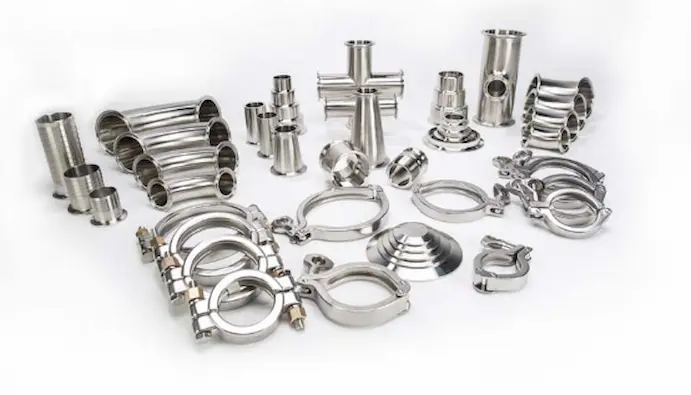

A kẹp kết nối là a vệ sinh ống kết nối sử dụng ferrules, miếng đệm, và cái kẹp đến tạo ra a hợp vệ sinh và dễ dàng có thể tháo rời khớp.
cái gì là a có rãnh kết nối?
A có rãnh kết nối tham gia đường ống sử dụng có rãnh ống kết thúc, cao su miếng đệm, và chốt khớp nối nhà ở.
Cái nào kết nối loại là tốt hơn cho hợp vệ sinh các ngành công nghiệp?
A kẹp kết nối là ưa thích bởi vì nó cho phép dễ dàng dọn dẹp và ngăn cản vi khuẩn ô nhiễm.
Ở đâu là có rãnh kết nối thông thường đã sử dụng?
Họ là rộng rãi đã sử dụng trong HVAC hệ thống, ngọn lửa bảo vệ đường ống, và công nghiệp nước hệ thống.
là có rãnh kết nối mạnh mẽ hơn hơn kẹp kết nối?
trong nhất trường hợp, có rãnh kết nối xử lý lớn hơn đường ống và cao hơn áp lực hệ thống.
làm kẹp kết nối yêu cầu đặc biệt công cụ?
Hầu hết kẹp kết nối có thể được đã lắp ráp hoặc đã xóa nhanh chóng không có phức tạp công cụ.
