Tóm tắt nhanh: Van chôn được lắp đặt dưới mặt đất và vận hành từ bề mặt thông qua thân mở rộng, hộp van, phím vận hành, bố trí bộ truyền động hoặc buồng tiếp cận. Van chôn thường được sử dụng trong đường ống nước đô thị, hệ thống thủy lợi, mạng lưới nước chữa cháy, đường dây phân phối khí đốt và đường ống công nghiệp ngầm. Lựa chọn chính xác phụ thuộc vào loại van, định mức áp suất, môi trường, điều kiện đất, khả năng chống ăn mòn, lớp phủ, thiết kế mở rộng thân van, độ sâu lắp đặt, phương pháp tiếp cận, mô-men xoắn vận hành và các yêu cầu bảo trì trong tương lai. Không phải mọi van tiêu chuẩn đều phù hợp cho dịch vụ chôn trực tiếp. Đối với đường ống ngầm, người mua nên xác nhận xem thân van, lớp phủ, phần bịt kín thân, ốc vít, hộp số hoặc thiết bị truyền động và các bộ phận vận hành bề mặt có được thiết kế để lắp đặt ngầm hay không.
Van chôn không chỉ đơn giản là một loại van tiêu chuẩn được đặt dưới lòng đất. Dịch vụ chôn trực tiếp thay đổi cách van được bảo vệ, vận hành, kiểm tra và bảo trì. Người mua phải xem xét thân van, lớp phủ bên ngoài, lớp đệm thân van, thân mở rộng, hộp van, mô-men xoắn vận hành, tình trạng đất và khả năng tiếp cận trong tương lai trước khi xác nhận cấu hình van.
Van chôn là gì?

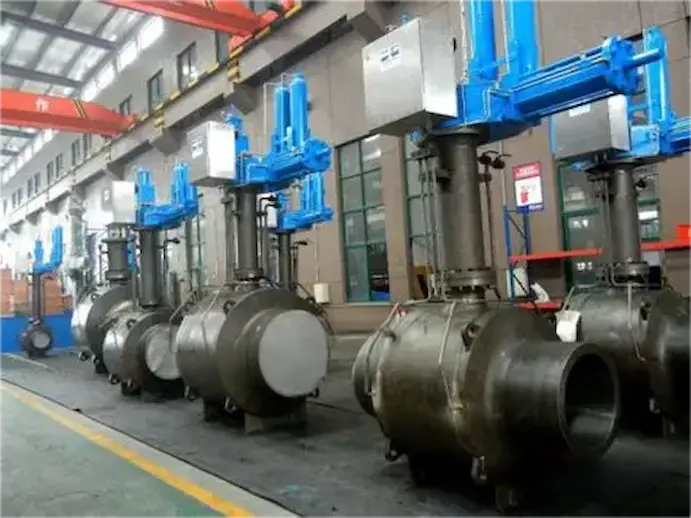

Van chôn là loại van đường ống được lắp đặt dưới mặt đất. Nó thường được vận hành từ bề mặt thông qua thân mở rộng, hộp van, đai ốc vận hành, phần mở rộng tay quay, phần mở rộng hộp số, bố trí bộ truyền động hoặc buồng tiếp cận.
Thân van phải được bảo vệ chống lại độ ẩm của đất, ăn mòn và tải trọng cơ học. Việc lựa chọn không chỉ là về loại van. Người mua cũng cần xác nhận lớp phủ, bảo vệ thân, thiết kế niêm phong, phương pháp tiếp cận vận hành và bảo trì. Van cổng chôn, van bướm chôn, van bi chôn hoặc van một chiều chôn có thể phù hợp trong các hệ thống ngầm khác nhau, nhưng thiết kế dịch vụ chôn phải được xác nhận.
Các ứng dụng phổ biến của van chôn
| ứng dụng | Loại van thông thường | Mối quan tâm lựa chọn chính |
|---|---|---|
| Cấp nước thành phố | Van cổng ngồi đàn hồi / van bướm | Bảo vệ chống ăn mòn, thân mở rộng, hộp van và cấp áp suất. |
| Đường ống nước chữa cháy | Van cổng/van bướm | Cách ly đáng tin cậy, vị trí hoạt động rõ ràng và khả năng tiếp cận. |
| Đường ống tưới | Van cổng/van bướm | Tiếp xúc với đất, tần suất hoạt động và khả năng tiếp cận bảo trì. |
| Đường ống phân phối khí | Van bi chôn/van cổng, tùy theo thông số kỹ thuật | Hiệu suất bịt kín, lớp phủ, an toàn vận hành và tiêu chuẩn dự án. |
| Đường ống ngầm công nghiệp | Van cổng/van bướm/van một chiều | Khả năng tương thích trung bình, ăn mòn, áp suất và kiểm tra trong tương lai. |
| Đường ống dẫn nước thải hoặc thoát nước | Van cổng / cổng dao / van một chiều, tùy thuộc vào phương tiện | Chất rắn, ăn mòn, nguy cơ tắc nghẽn và khả năng tiếp cận bảo trì. |
Các loại van được sử dụng cho dịch vụ chôn lấp
| Loại van | Sử dụng điển hình | Ghi chú lựa chọn |
|---|---|---|
| Van cổng chôn | Cách ly ngầm trong đường ống nước hoặc tiện ích | Phổ biến khi cần cách ly hoàn toàn mở/đóng hoàn toàn. Xem Vcore Valve's dòng sản phẩm van cổng cho các cấu hình van liên quan. |
| Van cổng ngồi đàn hồi | Đường ống cấp nước và chữa cháy thành phố | Việc bịt kín mềm, mô-men xoắn vận hành thấp, lớp phủ và bảo vệ thân van là rất quan trọng. |
| Van bướm chôn | Đường ống dẫn nước lớn hơn hoặc hệ thống nhạy cảm với không gian | Xác nhận hộp số dịch vụ chôn, phần mở rộng thân và mô-men xoắn vận hành. Các tùy chọn liên quan được liệt kê trong phân loại van bướm. |
| Van bi chôn | Đường ống chôn khí hoặc công nghiệp | Xác nhận thiết kế bịt kín, lớp phủ, phần mở rộng thân và tiêu chuẩn đường ống hiện hành. |
| Van một chiều chôn | Bảo vệ dòng chảy ngược trong đường ống ngầm | Xác nhận quyền truy cập bảo trì, định hướng và giảm áp suất. Đừng cho rằng bất kỳ van kiểm tra có thể được chôn cất mà không có kế hoạch tiếp cận. |
| Van cổng dao cho bùn chôn hoặc nước thải | Cách ly bùn hoặc nước thải phụ thuộc vào dự án | Xác nhận hàm lượng chất rắn, khả năng tiếp cận lắp đặt và bảo trì. Đối với phương tiện ăn mòn hoặc mài mòn, van lót cao su cũng có thể được xem xét tùy thuộc vào dịch vụ. |
Các yếu tố chính để lựa chọn van chôn
Việc lựa chọn van chôn nên bắt đầu từ điều kiện sử dụng chứ không chỉ tên van. Một van hoạt động tốt trên mặt đất có thể vẫn không phù hợp dưới lòng đất nếu không xem xét các yêu cầu về lớp phủ, bảo vệ thân, khả năng tiếp cận vận hành hoặc bảo trì.
| Yếu tố lựa chọn | Tại sao nó quan trọng | Người mua nên xác nhận |
|---|---|---|
| Loại van và chức năng | Việc cách ly, kiểm soát và bảo vệ dòng chảy ngược đòi hỏi các thiết kế van khác nhau. | Loại van cổng, bướm, bi, séc hoặc dự án cụ thể. |
| Môi trường đường ống | Nước, khí đốt, nước thải và chất lỏng công nghiệp tạo ra các nguy cơ bịt kín và ăn mòn khác nhau. | Trung bình, hàm lượng chất rắn, điều kiện hóa học và độ sạch. |
| Đánh giá áp suất và nhiệt độ | Việc lựa chọn thân, chỗ ngồi và miếng đệm phụ thuộc vào áp suất và nhiệt độ thiết kế. | PN/Class, áp suất vận hành, áp suất thiết kế và phạm vi nhiệt độ. |
| Độ sâu cài đặt | Độ sâu ảnh hưởng đến chiều dài thân van, thiết kế hộp van và mô-men xoắn vận hành. | Độ sâu chôn, khả năng tiếp cận trên mặt đất và độ dài khóa vận hành. |
| Độ ẩm đất và ăn mòn | Độ ẩm dưới lòng đất và tính chất hóa học của đất có thể tấn công các bộ phận kim loại lộ ra ngoài. | Điều kiện đất, yêu cầu lớp phủ và phương pháp chống ăn mòn. Sử dụng một hướng dẫn lựa chọn vật liệu van khi khả năng tương thích vật liệu là không chắc chắn. |
| Lớp phủ bên ngoài | Lớp phủ bảo vệ thân van bị chôn vùi khỏi độ ẩm và tiếp xúc với đất. | Lớp phủ epoxy, epoxy liên kết nhiệt hạch hoặc bảo vệ theo quy định của dự án. |
| Niêm phong thân cây và bảo vệ thân cây | Khu vực gốc là một giao diện truy cập và niêm phong chung. | Vật liệu thân, thiết kế con dấu, ống bảo vệ và kết nối mở rộng. |
| Hộp van hoặc buồng tiếp cận | Hoạt động bề mặt phải vẫn có thể tiếp cận được sau khi san lấp. | Kích thước hộp van, nắp, hệ thống thoát nước và vị trí đai ốc vận hành. |
| mô-men xoắn vận hành | Mô-men xoắn cao có thể làm cho hoạt động trên bề mặt trở nên khó khăn hoặc làm hỏng hệ thống mở rộng. | Mô-men xoắn, nhu cầu hộp số và quyền truy cập của người vận hành. |
| Sự phù hợp của hộp số hoặc bộ truyền động | Không phải mọi cách bố trí hộp số hoặc bộ truyền động đều phù hợp với dịch vụ chôn lấp. | Hộp số dịch vụ chôn, bảo vệ thiết bị truyền động và kế hoạch vận hành bề mặt. Đối với các hệ thống tự động, hãy xem lại hướng dẫn lựa chọn thiết bị truyền động van. |
| Vật liệu dây buộc và quyền truy cập bảo trì | Bu lông, đai ốc và các bộ phận tiếp cận có thể bị ăn mòn hoặc trở nên khó vận hành dưới lòng đất. | Vật liệu dây buộc, lối vào buồng, kế hoạch thay thế và thông số kỹ thuật của dự án. |

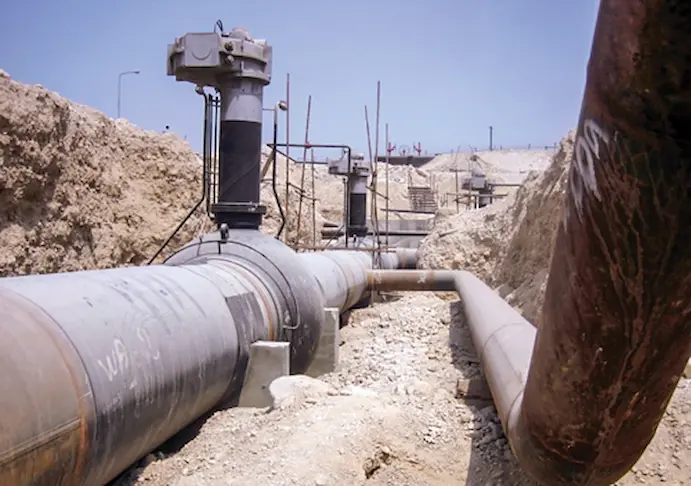

Những cân nhắc về lắp đặt và vận hành van chôn
- Xác nhận hướng dòng chảy nếu loại van yêu cầu.
- Đảm bảo sự thẳng hàng của trục mở rộng từ thân van đến điểm vận hành bề mặt.
- Tránh tải trọng bên quá mức lên phần mở rộng thân cây.
- Sử dụng hộp van hoặc buồng tiếp cận thích hợp để tiếp cận đai ốc vận hành hoặc bộ truyền động.
- Bảo vệ lớp phủ trong quá trình vận chuyển, hạ thấp và san lấp.
- Tránh hư hỏng cơ học trực tiếp từ đất, đá hoặc dụng cụ xây dựng.
- Xác nhận hệ thống thoát nước xung quanh buồng van khi có thể.
- Xác minh hoạt động từ mặt đất trước khi san lấp.
- Ghi lại vị trí van, độ sâu chôn, hướng vận hành và thời gian mở để bảo trì trong tương lai.
Bảo vệ chống ăn mòn cho van chôn
Độ ẩm dưới lòng đất và hóa học của đất có thể làm tăng nguy cơ ăn mòn. Lớp phủ epoxy bên ngoài hoặc epoxy liên kết nóng chảy có thể được sử dụng tùy thuộc vào đặc điểm kỹ thuật của dự án. Lớp phủ cần được bảo vệ trong quá trình vận chuyển, bảo quản, lắp đặt và san lấp vì lớp phủ bị hư hỏng có thể khiến thân van bị ăn mòn bởi đất.
Việc xem xét ăn mòn không nên dừng lại ở thân van. Thân, ốc vít, hộp số, các bộ phận mở rộng và các bộ phận vận hành lộ ra ngoài cũng cần được xem xét lại vật liệu hoặc lớp bảo vệ. Bảo vệ catốt có thể phù hợp trong một số hệ thống đường ống, tùy thuộc vào thiết kế dự án và triết lý bảo vệ đường ống.
Thông tin người mua nên cung cấp trước khi báo giá
Đối với báo giá van chôn, thông tin lắp đặt không đầy đủ thường gây ra sai chiều dài thân nối dài, lớp phủ không phù hợp, vận hành khó khăn hoặc khả năng tiếp cận bảo trì kém. Người mua nên cung cấp:
- Loại van
- Kích thước/DN/NPS
- Định mức áp suất/PN/Cấp
- Trung bình
- Nhiệt độ
- Vật liệu đường ống
- Kết thúc kết nối
- độ sâu chôn
- Hướng lắp đặt và bố trí đường ống
- Phương pháp vận hành từ bề mặt
- Chiều dài thân mở rộng
- Yêu cầu về hộp van hoặc buồng
- Yêu cầu lớp phủ
- Chất liệu thân máy
- Vật liệu làm chỗ ngồi/niêm phong
- Chất liệu thân cây
- Vật liệu buộc
- Yêu cầu về hộp số hoặc bộ truyền động
- Tình trạng đất hoặc ăn mòn nếu biết
- Tiêu chuẩn áp dụng
- Yêu cầu kiểm tra áp suất
- Yêu cầu chứng chỉ vật liệu
- Yêu cầu đóng gói và bảo vệ
Để xem xét RFQ, người mua có thể gửi những chi tiết này qua trang liên hệ do đó, cấu hình van chôn, thân mở rộng và khả năng tiếp cận vận hành có thể được đánh giá cùng nhau.
Lời khuyên lựa chọn cuối cùng
Van chôn nên được chọn là một hệ thống vận hành ngầm hoàn chỉnh chứ không phải chỉ là thân van. Loại van, lớp phủ, phần mở rộng của thân van, hộp van, độ sâu chôn, mô-men xoắn vận hành và khả năng tiếp cận bảo trì đều ảnh hưởng đến việc van có thể được vận hành đáng tin cậy sau khi lắp đặt hay không. Không phải mọi van tiêu chuẩn đều phù hợp với dịch vụ chôn trực tiếp, vì vậy thiết kế dịch vụ chôn phải được xác nhận trước khi đặt hàng.
Câu hỏi thường gặp
Van chôn là gì?
Van chôn được lắp đặt dưới mặt đất và vận hành từ bề mặt thông qua thân mở rộng, hộp van, phím vận hành, bố trí bộ truyền động hoặc buồng tiếp cận.
Những loại van nào có thể được sử dụng cho dịch vụ chôn lấp?
Có thể sử dụng van cổng, van cổng ngồi đàn hồi, van bướm, van bi và một số van kiểm tra, tùy thuộc vào môi trường, áp suất, khả năng tiếp cận, lớp phủ và đặc điểm kỹ thuật của dự án.
Van tiêu chuẩn có thể được lắp đặt dưới lòng đất không?
Không tự động. Một van tiêu chuẩn có thể thiếu lớp phủ phù hợp, lớp bịt kín thân van, bộ phận bảo vệ dây buộc, thiết kế thân van mở rộng hoặc khả năng bảo trì cho dịch vụ chôn trực tiếp.
Van chôn được vận hành từ bề mặt như thế nào?
Nó thường được vận hành bằng thân mở rộng, đai ốc vận hành, hộp van, phần mở rộng tay quay, phần mở rộng hộp số hoặc bố trí buồng tiếp cận.
Lớp phủ nào được sử dụng cho van chôn?
Lớp phủ epoxy bên ngoài hoặc epoxy liên kết nóng chảy có thể được sử dụng tùy theo thông số kỹ thuật. Lựa chọn lớp phủ nên xem xét độ ẩm của đất, nguy cơ ăn mòn và hư hỏng khi xử lý.
Cần xác nhận điều gì trước khi lựa chọn van chôn?
Xác nhận loại van, định mức áp suất, mức trung bình, độ sâu chôn, tình trạng đất, lớp phủ, phần mở rộng thân, hộp van, mô-men xoắn vận hành, vật liệu và khả năng tiếp cận bảo trì.
Thông tin gì cần thiết cho một báo giá van chôn?
Cung cấp kích thước, mức áp suất, mức trung bình, nhiệt độ, độ sâu chôn, kết nối, lớp phủ, phương pháp vận hành, chiều dài thân mở rộng, yêu cầu hộp van, vật liệu, tiêu chuẩn và yêu cầu kiểm tra.
