Ringkasan Singkat: Ukuran torsi aktuator katup harus membandingkan keluaran aktuator dengan kebutuhan torsi katup sepanjang langkah pembukaan dan penutupan penuh, tidak hanya satu nilai torsi katalog. Pembeli harus memeriksa torsi break-to-open, torsi berjalan, torsi break-to-close, torsi tempat duduk, tekanan diferensial maksimum, tekanan udara minimum atau kondisi suplai listrik terburuk, faktor keamanan dan torsi batang maksimum yang diijinkan. Aktuator pneumatik harus diperiksa pada tekanan udara minimum yang tersedia pada aktuator, dan aktuator pegas harus diperiksa pada langkah udara dan langkah pegas. Aktuator yang terlalu besar tidak secara otomatis lebih aman karena keluaran yang berlebihan dapat merusak batang katup, kotak roda gigi, kopling, atau antarmuka pemasangan. Pengukuran akhir harus menggunakan data torsi pabrikan katup yang terverifikasi, asumsi layanan yang terdokumentasi, dan margin proyek yang disetujui.
Sebuah aktuator dapat terlihat cukup besar di halaman katalog dan masih gagal menggerakkan katup saat digunakan. Alasan umum bukanlah kurangnya torsi nominal aktuator. Ini adalah ketidaksesuaian antara perubahan permintaan torsi katup dan perubahan keluaran aktuator selama langkah.
Katup seperempat putaran mungkin memerlukan torsi tertinggi saat pertama kali menjauh dari dudukannya yang tertutup. Mungkin memerlukan lebih sedikit torsi di tengah perjalanan, kemudian memerlukan peningkatan lagi untuk mencapai posisi tertutup yang ditentukan. Aktuator pegas balik pneumatik menghasilkan keluaran berbeda pada gerakan udara dan pegasnya. Aktuator listrik mungkin memiliki batas pengenal, permulaan, tempat duduk, dan keluaran maksimum yang terpisah. Oleh karena itu, membandingkan satu nomor katup dengan satu nomor aktuator tidak menghasilkan hasil ukuran yang dapat diandalkan.
Panduan ini menjelaskan metode pengukuran torsi aktuator katup praktis untuk katup bola, kupu-kupu, dan sumbat industri. Hal ini juga menunjukkan di mana faktor keselamatan berada, mengapa tekanan udara minimum atau tegangan suplai rendah penting, dan bagaimana torsi batang maksimum yang diijinkan dapat mendiskualifikasi aktuator yang terlihat cukup bertenaga.
Pemeriksaan Ukuran Torsi Cepat
| Titik Ukuran | Apa yang Harus Diperiksa | Mengapa Itu Penting |
|---|---|---|
| Torsi break-to-open | Torsi diperlukan untuk menggerakkan katup dari posisi tertutup. | Seringkali merupakan salah satu titik torsi tertinggi, terutama untuk katup seperempat putaran yang terpasang. |
| Torsi berjalan | Torsi selama perjalanan katup. | Dapat berubah sesuai jenis katup, tekanan, kondisi aliran, gesekan pengepakan, dan endapan. |
| Torsi ujung-ke-dekat / tempat duduk | Torsi diperlukan untuk mencapai posisi tertutup terakhir. | Torsi yang terlalu kecil dapat menyebabkan kebocoran; terlalu banyak dapat merusak dudukan, batang, atau kopling. |
| Output aktuator minimum | Output pada tekanan udara atau kondisi suplai listrik terburuk yang tersedia. | Keluaran katalog mungkin tidak sesuai dengan kondisi lokasi sebenarnya di aktuator. |
| Output aktuator maksimum | Output aktuator tertinggi atau pengaturan sakelar torsi. | Harus tetap berada di bawah batas MAST, gearbox, kopling, penggerak dan pemasangan. |
| Faktor keamanan | Margin yang disetujui proyek diterapkan pada data torsi katup yang diverifikasi. | Menambahkan tunjangan untuk layanan nyata tanpa mengganti tinjauan layanan. |
Berapa Ukuran Torsi Aktuator Katup yang Harus Dibuktikan
Pemeriksaan ukuran yang lengkap harus membuktikan empat hal:
- Aktuator dapat menggerakkan katup dari kedua posisi ujung bila diperlukan.
- Aktuator dapat melanjutkan langkah penuh tanpa defisit torsi.
- Aktuator dapat mencapai posisi akhir yang diperlukan dan mencapai kondisi penutupan yang ditentukan.
- Output maksimum aktuator tidak akan merusak batang katup, drive train, gearbox, kopling atau komponen pemasangan.
Tiga pemeriksaan pertama menetapkan keluaran minimum yang diperlukan. Yang keempat menetapkan keluaran maksimum yang dapat diterima. Ukuran yang baik harus sesuai dengan kedua batasan tersebut.
Hasilnya juga harus tetap valid pada kondisi daya sebenarnya. Keluaran aktuator pneumatik biasanya harus diperiksa pada tekanan minimum yang tersedia pada aktuator saat sistem beroperasi—bukan pada tekanan pelat nama kompresor. Aktuator listrik harus ditinjau ulang pada tegangan dan frekuensi yang ditentukan, termasuk variasi tegangan yang diizinkan, kondisi start motor, dan klasifikasi tugas.

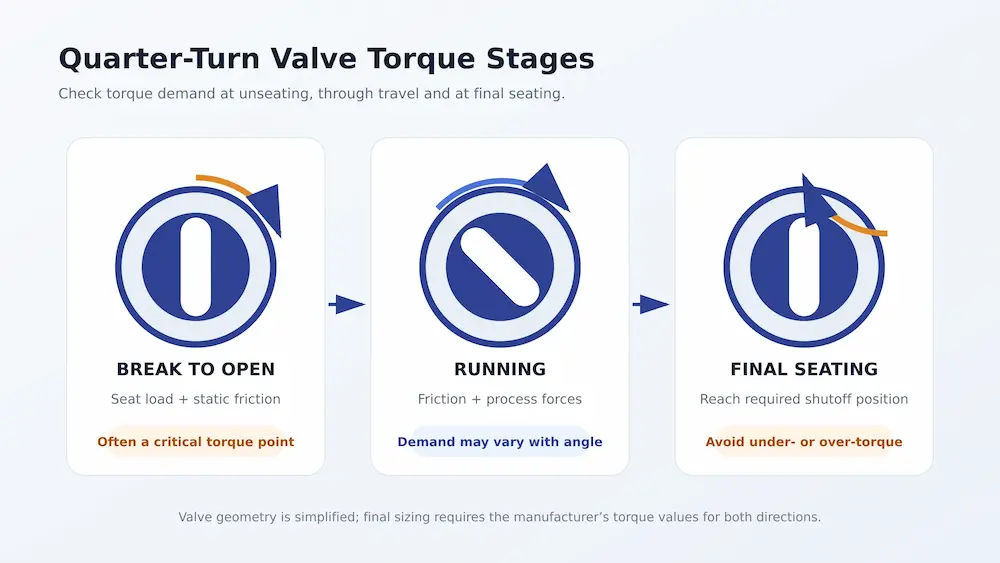

Nilai Torsi Yang Penting
Torsi Break-to-Open
Torsi break-to-open, sering disingkat BTO, adalah torsi yang diperlukan untuk menggerakkan katup yang tertutup menjauh dari dudukannya. Ini juga disebut torsi breakout, torsi breakout, atau torsi breakaway. Untuk banyak katup bola dengan dudukan lunak, BTO merupakan titik kritis karena kontak dudukan, pembebanan tekanan, dan gesekan statis bekerja bersamaan saat katup dalam keadaan diam.
Torsi putus dapat meningkat setelah periode idle yang lama, perputaran suhu, pembengkakan kursi, endapan, korosi, atau hilangnya pelumasan. Oleh karena itu, nilai yang diukur pada katup baru yang bersih pada suhu sekitar mungkin lebih rendah daripada torsi yang diperlukan setelah berbulan-bulan digunakan.
Torsi Berjalan
Torsi berjalan adalah torsi yang diperlukan saat katup bergerak di antara posisi ujungnya. Hal ini belum tentu konstan. Gesekan bantalan, beban pengepakan, gaya fluida, dan geometri katup dapat membuat permintaan berubah seiring dengan sudut.
Untuk katup bola, torsi yang berjalan seringkali lebih rendah dari kebutuhan pelepasan awal, namun hal ini tidak boleh diasumsikan tanpa data katup. Katup kupu-kupu dapat menghasilkan torsi dinamis yang signifikan di bawah aliran, dan besaran serta arahnya dapat berubah seiring dengan sudut cakram, kecepatan, dan tekanan diferensial. Katup sumbat dapat menahan gesekan yang cukup besar melalui sebagian besar langkahnya.
Torsi Ujung-ke-Terbuka dan Break-to-Tutup
Torsi ujung ke terbuka adalah tuntutan mendekati posisi terbuka penuh. Torsi break-to-close adalah torsi yang diperlukan untuk mulai bergerak dari terbuka penuh menuju tertutup. Nilai-nilai ini penting ketika katup proses harus membalikkan arah secara andal dari kedua posisi ujung.
Terkadang torsi tersebut dihilangkan dari tabel torsi yang disederhanakan. Jika katup atau proses menghasilkan profil torsi asimetris, asumsi bahwa pembukaan dan penutupan identik dapat memperkecil satu arah.
Tempat Duduk atau Torsi Ujung-ke-Tutup
Torsi dudukan diperlukan di dekat akhir langkah penutupan untuk mencapai posisi tertutup yang ditentukan dan menekan atau mengaktifkan sistem penyegelan seperti yang dirancang. Torsi yang terlalu kecil dapat membuat katup tidak terpasang pada dudukannya dan menyebabkan kebocoran. Torsi berlebih dapat merusak jok empuk, mengubah bentuk batang atau kopling, membebani girboks secara berlebihan, atau menyebabkan trip torsi berulang kali.
Jangan menambah pengaturan aktuator hanya untuk mengkompensasi katup yang tidak lagi terpasang secara normal. Ketidaksejajaran, endapan, kerusakan tempat duduk, distorsi termal, atau hambatan harus diselidiki, bukan dipaksakan dengan torsi yang lebih besar.
Dari Mana Data Torsi Katup Harus Berasal
Pabrikan katup harus memberikan nilai torsi yang diperlukan untuk konstruksi katup sebenarnya dan mengidentifikasi sudut dan arah terjadinya maksimum. Data harus sesuai dengan yang dipilih:
- Jenis katup, ukuran dan kelas tekanan
- Bahan bodi, trim, jok, segel dan pengepakan
- Tekanan diferensial maksimum di setiap arah aliran
- Suhu pengoperasian dan desain
- Padatan, endapan, atau viskositas sedang dan diharapkan
- Frekuensi pengoperasian dan periode idle yang diharapkan
- Kinerja kebocoran atau penghentian yang diperlukan
Jangan mengukur dari nilai torsi yang disalin dari katup pabrikan lain dengan ukuran nominal yang sama. Diameter batang, desain tempat duduk, sistem bantalan, permukaan akhir, toleransi dan pembebanan tekanan dapat menghasilkan kebutuhan torsi yang berbeda secara material.
Jika data torsi bersertifikat tidak tersedia, pemasok harus menyatakan dasar estimasi dan ketidakpastian yang diterapkan. Untuk isolasi kritis, pemadaman darurat, gas bertekanan tinggi, atau layanan bahan kimia berat, ketidakpastian harus diselesaikan melalui tinjauan teknis atau pengujian, bukan disembunyikan di dalam aktuator yang ukurannya terlalu besar.
Bagaimana Kondisi Proses Mengubah Torsi yang Dibutuhkan
Torsi katup yang dipublikasikan hanya berguna bila dasar pengujiannya sesuai dengan layanan. Kondisi berikut biasanya memerlukan koreksi atau margin tambahan:
| Kondisi layanan | Kemungkinan efek pada torsi | Apa yang harus dikonfirmasi |
|---|---|---|
| Tekanan diferensial yang lebih tinggi | Meningkatkan beban tekanan pada elemen penutup atau dudukan | Tekanan diferensial maksimum selama kondisi normal, penyalaan, pematian, dan gangguan |
| Suhu rendah | Dapat meningkatkan kekakuan segel, gesekan pengepakan, dan ketahanan pelumas | Suhu pengoperasian dan lingkungan minimum, bukan hanya suhu normal |
| Suhu tinggi | Dapat mengubah gangguan kursi, jarak bebas, beban pengepakan, dan kekuatan material | Suhu proses maksimum dan siklus termal |
| Gas kering atau pengoperasian yang jarang | Dapat meningkatkan gesekan statis setelah periode stasioner yang lama | Perkiraan waktu idle dan jadwal bersepeda terlama |
| Media bubur, kerak atau kristalisasi | Endapan dapat menghalangi pergerakan dan meningkatkan gesekan pada dudukan atau bantalan | Kandungan padatan, ukuran partikel, pengaturan pembilasan dan pembersihan |
| Media yang lengket atau berviskositas tinggi | Dapat meningkatkan permintaan drag dan breakaway | Viskositas pada suhu layanan terendah |
| Tugas siklus tinggi | Meningkatkan batasan aktuator terkait panas, keausan, dan tugas | Siklus per jam, waktu perjalanan dan tugas modulasi |
| Kursi atau pengepakan yang menua | Gesekan dapat meningkat selama interval servis | Interval perawatan dan kondisi akhir pengoperasian yang diharapkan |
Dampak ini harus diatasi dengan menggunakan faktor servis pabrikan katup atau koreksi khusus aplikasi bila tersedia. Faktor keamanan umum bukanlah pengganti pemahaman layanan.
Bagaimana Menerapkan Faktor Keamanan
Faktor keamanan menambah margin antara permintaan katup yang diharapkan dan output aktuator minimum. Dalam bentuknya yang paling sederhana:
Torsi desain = torsi katup terverifikasi × faktor keamanan yang disetujui
Terapkan rumus ini pada setiap titik torsi yang relevan, tidak hanya pada torsi putus. Faktor yang disetujui harus mengikuti rekomendasi pabrikan katup, panduan pabrikan aktuator, atau spesifikasi proyek, dan tidak boleh dihitung lagi jika data torsi katup sudah menyertakan margin servis yang terdokumentasi.
Misalnya, jika torsi break-to-open yang diverifikasi adalah 400 Nm dan faktor yang disetujui adalah 1,25, maka nilai desain untuk posisi tersebut adalah 500 Nm. Ini hanya contoh untuk posisi tersebut, bukan persentase ukuran universal.
Persamaan ini sederhana; memilih faktornya tidak. Emerson menerbitkan contoh ukuran aktuator menggunakan 1,2, atau 20%, tapi itu adalah contoh perhitungan yang disebutkan—bukan aturan industri universal. Margin yang diperlukan tergantung pada bagaimana torsi katup asli ditetapkan, apakah sudah mencakup faktor servis, tingkat keparahan penerapan, kepastian pasokan daya, dan spesifikasi proyek.
Hindari Penghitungan Margin Ganda
Tanyakan apakah tabel torsi katup adalah:
- Nilai tes mentah
- Nilai nominal yang dihitung
- Torsi maksimum yang dibutuhkan
- Sudah dikoreksi perbedaan tekanan dan suhu
- Sudah disertakan dengan faktor keamanan yang direkomendasikan pabrikan
Menerapkan faktor menyeluruh lain ke angka yang sudah menyertakan margin dapat menghasilkan ukuran berlebihan yang tidak perlu. Ukuran yang terlalu besar akan meningkatkan biaya dan dapat membuat beban berlebih mekanis menjadi lebih parah.
Kapan Lebih Banyak Margin Dibutuhkan
Margin tambahan dapat dibenarkan ketika data torsi tidak pasti, katup tetap diam dalam jangka waktu lama, endapan atau polimerisasi dapat dipercaya, suhu meningkatkan gesekan secara signifikan, atau fungsi keselamatan memerlukan pergerakan yang dapat diandalkan dalam kondisi terdegradasi. Jumlahnya harus disetujui oleh pemasok katup, pemasok aktuator, dan insinyur proyek.
Margin yang lebih besar tidak menyembuhkan desain katup yang tidak sesuai. Jika padatan dapat masuk ke dalam rongga, bahan membengkak di media, atau katup rentan terhadap pengikatan termal, respons yang benar mungkin berupa katup, dudukan, pengaturan pembilasan, atau prosedur pengoperasian yang berbeda.

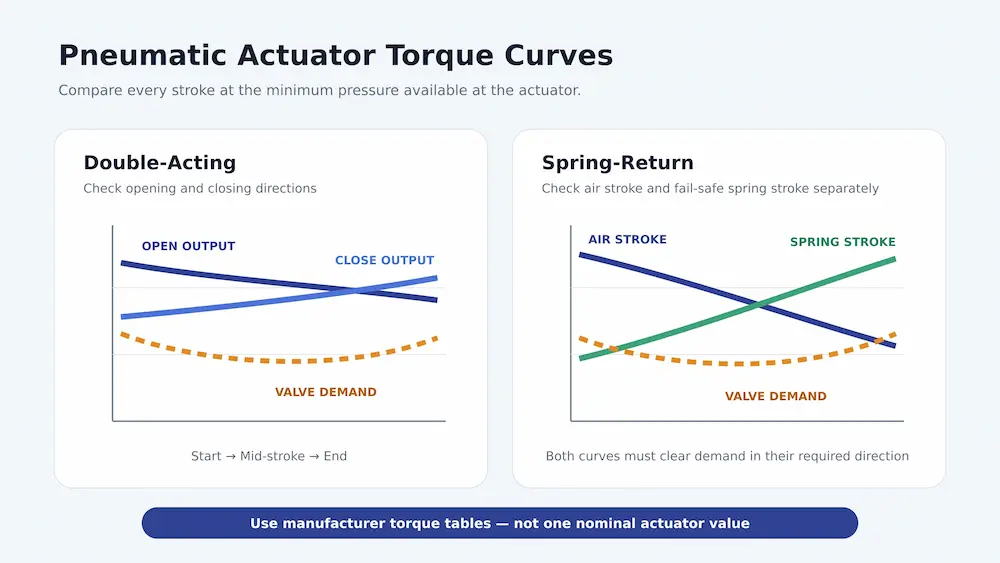

Cocokkan Kurva Torsi Penuh
Setelah mengoreksi kebutuhan katup, bandingkan dengan keluaran aktuator pada setiap posisi yang relevan. Aktuator harus tetap berada di atas kurva yang disyaratkan selama pembukaan dan penutupan.
Aktuator Pneumatik Bertindak Ganda
Untuk aktuator kerja ganda, periksa keluaran di kedua arah pada tekanan udara minimum yang tersedia pada aktuator, bukan tekanan pelat nama kompresor atau tekanan header pabrik. Tabel katalog bersifat spesifik tekanan. Memilih dari kolom 6 bar tidak valid jika aktuator hanya menerima 4,5 bar setelah kehilangan filter-regulator, kehilangan tubing, pembatasan aliran katup solenoid, dan kebutuhan udara secara bersamaan. Untuk pemeriksaan kapasitas suplai udara, review juga konsumsi udara aktuator pneumatik.
Gunakan nilai torsi awal, langkah tengah, dan akhir atau kurva penuh dari pabrikan aktuator. Nomor keluaran nominal tunggal dapat menyembunyikan defisit ketika mekanisme menghasilkan torsi lebih sedikit.
Aktuator Pneumatik Pengembalian Pegas
Aktuator pegas kembali memiliki dua profil keluaran berbeda:
- Pukulan udara, dimana gaya pneumatik bekerja melawan pegas
- Langkah pegas, dimana gaya pegas yang tersimpan menggerakkan katup setelah udara dikeluarkan
Periksa kedua pukulan secara terpisah. Torsi ujung pegas harus cukup untuk menyelesaikan aksi kegagalan yang diperlukan, sedangkan langkah udara harus mengatasi katup ditambah beban pegas pada tekanan udara minimum. Unit yang terbuka dengan benar selama commissioning masih bisa gagal menutup dengan aman setelah kehilangan udara jika hanya langkah udara yang diperiksa.
Arah kegagalan harus ditentukan berdasarkan persyaratan keselamatan proses, bukan berdasarkan kenyamanan aktuator. Ulasan pemilihan katup gagal-tutup vs gagal-buka sebelum menetapkan orientasi aktuator, kemudian cocokkan kurva keluaran aktuator dengan kurva permintaan torsi katup pada kedua langkah.
Keluaran Rack-and-Pinion vs Scotch-Yoke
Aktuator rack-and-pinion dan scotch-yoke belum tentu menghasilkan profil torsi yang sama. Mekanisme scotch-yoke dapat memberikan keluaran yang lebih tinggi di dekat ujung perjalanan dan keluaran yang lebih rendah di dekat pertengahan langkah, yang dapat disesuaikan dengan profil permintaan katup seperempat putaran tertentu. Perbandingannya tetap harus menggunakan kurva pabrikan sebenarnya; jenis mekanisme saja tidak menjamin ukuran yang benar.
Aktuator Listrik
Untuk aktuator listrik, konfirmasikan torsi terukur, torsi awal, torsi tempat duduk yang diizinkan, pengaturan sakelar torsi, dan output maksimum karena nilai ini mungkin berbeda pada model yang dipilih. Jangan menambah pengaturan sakelar torsi untuk memaksa katup rusak, terhambat, atau tidak sejajar. Verifikasi juga:
- Tegangan suplai, fase dan frekuensi
- Variasi tegangan yang diizinkan
- Tugas buka-tutup, pemosisian atau modulasi
- Mulai per jam dan waktu berjalan
- Persyaratan suhu lingkungan, ruang tertutup, dan area berbahaya
- Batas termal motor dan gigi
Beberapa aktuator listrik dapat memberikan peningkatan torsi secara singkat saat tidak duduk, namun fitur tersebut harus dikonfirmasi dari dokumentasi dan pengaturan model yang dipilih. Ini tidak boleh diasumsikan dari torsi pengenal nominal. Tugas modulasi dan tugas buka-tutup tidak boleh diperlakukan sebagai ukuran yang sama. Pembeli yang membandingkan opsi katup otomatis juga dapat meninjaunya panduan pemilihan katup bola listrik.
Periksa Torsi Batang Maksimum yang Diijinkan
Output minimum hanya setengah dari ukuran amplop. Torsi tertinggi yang dapat dihasilkan atau disetel oleh aktuator harus tetap berada di bawah batas terlemah yang diperbolehkan dalam rantai mekanis. Ini mungkin termasuk:
- Torsi batang katup maksimum yang diijinkan
- Batas torsi input atau output gearbox
- Kapasitas kunci, penggerak persegi atau spline
- Kapasitas kopling dan adaptor
- Kekuatan braket pemasangan
- Torsi referensi flensa katup aktuator
Torsi batang maksimum yang diijinkan sering disingkat MAST. Ini bukan torsi yang diperlukan untuk mengoperasikan katup. Ini adalah batas struktural. Oleh karena itu, pilihan yang valid memenuhi kedua kondisi:
Output aktuator minimum > permintaan katup terkoreksi pada setiap posisi yang diperlukan
Output aktuator maksimum atau pengaturan torsi < batas katup dan drive-train yang berlaku
Jika kedua kondisi ini tidak dapat dipenuhi, memilih aktuator yang lebih besar saja tidak aman. Tinjau desain batang, kotak roda gigi, kopling, kit pemasangan, pengaturan kontrol aktuator, atau konstruksi katup sebelum menyetujui paket. MAST adalah batas struktural, bukan torsi operasi yang diperlukan.
Contoh Ukuran Seperempat Putaran yang Dikerjakan
Asumsikan produsen katup menyuplai nilai torsi maksimum yang diperlukan berikut ini untuk katup bola seperempat putaran pada tekanan dan suhu diferensial proyek:
| Posisi katup | Persyaratan yang dipublikasikan | Faktor yang disetujui | Persyaratan desain |
|---|---|---|---|
| Istirahat untuk membuka | 400 Nm | 1.25 | 500 Nm |
| Lari pertengahan langkah | 240 Nm | 1.25 | 300 Nm |
| Akhir untuk menutup | 320 Nm | 1.25 | 400 Nm |
Kandidat aktuator pneumatik kerja ganda menghasilkan, pada tekanan udara minimum yang tersedia:
- 560 Nm pada awal pembukaan
- 420 Nm pada pertengahan langkah
- 470 Nm pada akhir penutupan
Aktuator melebihi persyaratan desain di ketiga titik yang diperiksa. Ini melewati perbandingan output minimum.
Sekarang asumsikan output tertinggi pada tekanan suplai maksimum adalah 720 Nm, sedangkan MAST katup yang dikonfirmasi dan semua batas drive-train berada di atas 900 Nm. Itu juga melewati pemeriksaan kelebihan beban awal. Pemilihan belum selesai sampai antarmuka pemasangan, waktu langkah, konsumsi udara, tugas, tindakan kegagalan, aksesori, dan kondisi lingkungan dikonfirmasi, namun perbandingan torsi dapat diterima.
Jika aktuator hanya menghasilkan 280 Nm pada pertengahan langkah, maka aktuator akan gagal meskipun torsi awalnya melebihi persyaratan putus 500 Nm. Jika keluaran maksimum yang mungkin melebihi batas batang atau kopling, ia juga akan gagal meskipun memiliki torsi pengoperasian yang besar.
Pemasangan dan Penyelarasan Dapat Mengubah Hasil Lapangan
Perhitungan yang benar masih dapat menghasilkan pengoperasian yang buruk jika aktuator dipasang dengan buruk. Pemuatan samping, braket yang tidak berada di tengah, adaptor penggerak yang salah, atau pengikatan kopling yang tidak memadai dapat meningkatkan gesekan dan memusatkan tekanan.
ISO 5211:2026 mendefinisikan persyaratan untuk antarmuka attachment aktuator putaran sebagian, termasuk dimensi flensa dan komponen penggerak serta nilai torsi referensi. Ini tidak menghilangkan kebutuhan untuk merekayasa braket perantara dan kopling untuk beban sebenarnya. Jika pemasangan langsung tidak praktis, kit pemasangan lengkap harus menyalurkan torsi tanpa defleksi atau reaksi balik yang berlebihan. Untuk detail pemasangan, lihat kami Panduan pemasangan katup yang digerakkan ISO 5211.
Periksa keselarasan aktuator dan katup melalui langkah penuh sebelum meningkatkan pengaturan torsi. Lihat panduan untuk aktuator katup tidak sejajar untuk konsekuensi mekanis umum.
Kesalahan Umum Ukuran Aktuator
Hanya Menggunakan Ukuran Katup Nominal
Dua katup DN100 atau 4 inci mungkin memerlukan torsi berbeda karena kelas tekanan, material dudukan, batang, sistem bantalan, dan tekanan diferensialnya berbeda. Ukuran bukanlah spesifikasi torsi.
Memeriksa Hanya Torsi Putus
Break-to-open mungkin merupakan permintaan terbesar, namun hal ini tidak secara otomatis menjadi satu-satunya titik kritis. Persyaratan lari, arah mundur, dan tempat duduk masih perlu dibandingkan.
Menggunakan Tekanan Udara Normal Daripada Tekanan Udara Minimum yang Tersedia
Output pneumatik turun seiring dengan tekanan suplai. Pengukuran pada tekanan katalog yang sesuai tidak akan meninggalkan margin torsi selama puncak permintaan udara pabrik atau kehilangan tekanan tambahan.
Mengabaikan Pukulan Musim Semi
Aktuator pegas kembali harus mengoperasikan katup dengan energi pegas yang tersimpan selama langkah gagal. Performa pukulan udara saja tidak dapat membuktikan tindakan gagal buka atau gagal tutup.
Menerapkan Faktor Keamanan Universal
Persentase tetap tidak mencakup endapan yang tidak diketahui, gesekan segel suhu rendah, atau data katup yang tidak pasti. Ini mungkin juga menduplikasi margin yang sudah disertakan oleh produsen katup.
Mengabaikan TIANG
MAST adalah batas struktural, bukan target torsi operasi. Pengaturan tekanan suplai maksimum dan torsi aktuator harus disertakan dalam pemeriksaan beban berlebih.
Membingungkan Torsi dengan Dorongan
Panduan ini berfokus terutama pada katup putar sebagian. Katup gerbang dan globe multi-putaran mungkin memerlukan perhitungan gaya dorong selain torsi masukan, berdasarkan geometri batang, tekanan diferensial, pengepakan, dan beban tempat duduk.
Aktuator Kebesaran Tanpa Mengecek Batas Stem/Gearbox
Aktuator yang lebih besar dapat merusak batang katup, kotak roda gigi, kopling, atau perangkat keras pemasangan jika keluaran maksimumnya melebihi batas mekanis. Torsi yang lebih besar tidak secara otomatis merupakan pilihan yang lebih aman.
Menggunakan Data Torsi dari Katup Pabrikan Lain
Torsi dari katup yang tampak serupa bisa saja salah karena desain dudukan, pelapis, pengepakan, diameter batang, dan kelas tekanan berbeda-beda menurut pabrikan. Gunakan data torsi terverifikasi untuk konstruksi katup yang tepat seperti yang dikutip.

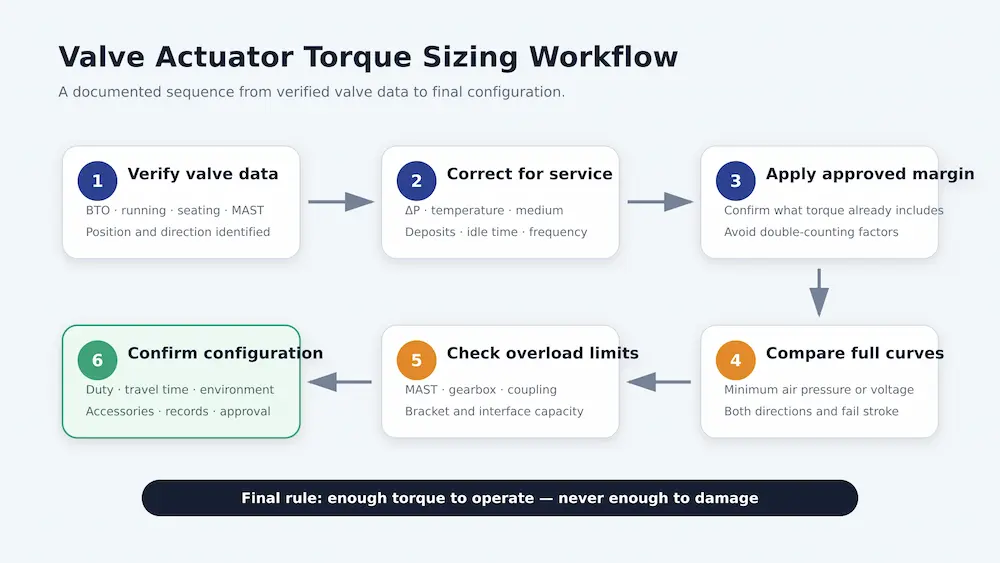

Alur Kerja Pengukuran Torsi Aktuator
- Tentukan fungsi katup, posisi normal dan posisi gagal yang diperlukan.
- Dapatkan data torsi pabrikan untuk konstruksi katup yang tepat.
- Konfirmasikan tekanan diferensial maksimum di kedua arah aliran.
- Perbaiki torsi katup untuk media aktual, suhu, endapan, frekuensi, dan waktu idle.
- Konfirmasikan apakah nilai yang diberikan sudah termasuk margin layanan.
- Terapkan faktor keamanan yang disetujui proyek jika diperlukan.
- Identifikasi tekanan pneumatik minimum atau kondisi suplai listrik terburuk pada aktuator.
- Bandingkan keluaran aktuator dan kebutuhan katup pada setiap titik kritis di kedua arah.
- Untuk pegas kembali, periksa gerakan udara dan pegas secara terpisah.
- Periksa batas MAST, gearbox, penggerak, kopling, braket, dan antarmuka pada keluaran maksimum yang mungkin.
- Konfirmasikan siklus kerja, waktu pengoperasian, waktu mulai per jam, lingkungan, dan aksesori.
- Dokumentasikan asumsi dan konfigurasi yang disetujui dalam lembar data atau kutipan.
Informasi yang Harus Diberikan Pembeli Sebelum Ukuran Aktuator
Sebelum meminta pemilihan aktuator pneumatik atau elektrik, sediakan data yang cukup bagi pemasok katup untuk memeriksa torsi yang diperlukan dan batas mekanis yang diijinkan:
- Jenis katup: bola, kupu-kupu, sumbat, gerbang, globe atau katup kontrol
- Ukuran katup / DN / NPS dan kelas tekanan / PN / Kelas
- Model katup, gambar, ukuran batang, sambungan penggerak, dan antarmuka pemasangan ISO 5211 jika tersedia
- Arah pembukaan dan posisi gagal yang diperlukan: gagal-terbuka, gagal-tutup, atau gagal-terakhir
- Sedang, tekanan operasi, tekanan desain dan tekanan diferensial maksimum
- Suhu pengoperasian, suhu desain, media bersih, bubur, cairan kental atau media kristalisasi
- Kelas kebocoran atau kondisi penutupan yang diperlukan
- Torsi break-to-open, torsi berjalan, torsi break-to-close, dan torsi tempat duduk
- Torsi batang / MAST maksimum yang diijinkan dan batas girboks, kopling, atau pemasangan apa pun
- Faktor keamanan yang diperlukan atau margin ukuran proyek
- Kisaran tekanan udara yang tersedia dan tekanan udara minimum pada aktuator untuk aktuator pneumatik
- Tegangan, fase, frekuensi, mode kontrol, siklus kerja, dan start per jam untuk aktuator listrik
- Aksesori yang diperlukan: katup solenoid, sakelar batas, pengatur posisi, roda tangan, kotak roda gigi, atau kontrol lokal
- Persyaratan kandang / peringkat IP / persyaratan area berbahaya dan persyaratan dokumentasi
Untuk ukuran aktuator, data torsi dan catu daya yang tidak lengkap dapat mengakibatkan aktuator bergerak selama commissioning tetapi gagal dalam kondisi pengoperasian sebenarnya. Untuk aplikasi katup bola otomatis, Vcore Valve dapat meninjau konstruksi katup dan konfigurasi aktuator secara bersamaan. Sumber daya terkait meliputi katup bola industri, pemilihan katup bola kursi lunak vs kursi logam dan pemilihan aktuator katup.
Ringkasan Keputusan Rekayasa
Pengukuran torsi aktuator katup adalah latihan pencocokan kurva dan pemeriksaan batas, bukan perbandingan satu angka. Aktuator harus melebihi kebutuhan katup yang dikoreksi pada saat breakaway, through travel, dan pada tempat duduk akhir pada kedua arah yang diperlukan. Pemilihan pneumatik harus menggunakan tekanan udara minimum yang tersedia, dan pemilihan pegas kembali harus memverifikasi gerakan udara dan pegas secara independen. Pemilihan listrik harus mencakup variasi pasokan, tugas dan perilaku kontrol torsi.
Aktuator yang dipilih juga harus tetap berada dalam torsi maksimum yang diizinkan dari batang, kotak roda gigi, kopling, dan antarmuka pemasangan. Aktuator yang lebih besar tidak secara otomatis lebih aman. Pemilihan yang andal berasal dari data torsi katup yang terverifikasi, asumsi servis yang eksplisit, dan perbandingan terdokumentasi dari profil torsi katup dan aktuator secara lengkap.
Ukuran torsi hanyalah salah satu bagian dari pemilihan aktuator. Sumber listrik, pergerakan katup, aksi kegagalan, mode kontrol, tugas, lingkungan dan pemasangan juga harus ditinjau. Lihat kami panduan pemilihan aktuator katup lengkap untuk proses seleksi penuh.
Untuk meminta tinjauan konfigurasi, kirimkan Vcore Valve jenis katup, ukuran, kelas tekanan, medium, tekanan diferensial, suhu, frekuensi pengoperasian, posisi kegagalan yang diperlukan, catu daya yang tersedia, dan persyaratan dokumentasi proyek melalui halaman pertanyaan proyek katup.
Pertanyaan yang Sering Diajukan
Berapa ukuran torsi aktuator katup?
Ukuran torsi aktuator katup adalah proses membandingkan kurva keluaran aktuator dengan kurva permintaan torsi katup melalui langkah pembukaan dan penutupan yang diperlukan. Ia juga memeriksa apakah output aktuator maksimum tetap berada di bawah MAST dan batas drive-train lainnya.
Berapakah torsi putus pada katup?
Torsi putus adalah torsi yang diperlukan untuk menggerakkan katup menjauh dari posisi ujung stasioner. Torsi break-to-open seringkali penting karena beban dudukan dan gesekan statis bekerja bersamaan ketika katup tertutup pertama kali mulai bergerak.
Apakah torsi berjalan selalu lebih rendah daripada torsi putus?
Tidak. Seringkali lebih rendah untuk beberapa desain katup bola, namun geometri katup, tekanan diferensial, gaya fluida, endapan, dan gesekan dapat menciptakan titik kritis lainnya selama pergerakan. Gunakan data torsi penuh dari pabrikan katup daripada mengasumsikan profil umum.
Faktor keamanan apa yang harus digunakan untuk ukuran aktuator?
Tidak ada faktor universal untuk setiap katup dan servis. Faktor tersebut harus mengikuti rekomendasi pabrikan katup, panduan pabrikan aktuator, atau spesifikasi proyek, dengan mempertimbangkan apakah torsi yang dipublikasikan sudah mencakup koreksi servis.
Mengapa aktuator pneumatik harus berukuran pada tekanan udara minimum?
Output aktuator menurun seiring dengan tersedianya tekanan udara. Kehilangan tekanan melalui regulator filter, tubing, katup solenoid, dan permintaan pabrik secara simultan dapat membuat tekanan pada aktuator lebih rendah dibandingkan tekanan kompresor atau header.
Bagaimana Anda mengukur aktuator pegas kembali?
Periksa langkah udara dan langkah pegas secara terpisah terhadap kurva kebutuhan torsi katup. Arah kegagalan harus ditentukan oleh persyaratan keselamatan proses, dan langkah pegas harus menyelesaikan tindakan gagal-buka atau gagal-tutup yang diperlukan setelah udara hilang.
Bisakah aktuator terlalu besar untuk sebuah katup?
Ya. Output berlebih dapat membebani batang katup, kotak roda gigi, adaptor penggerak, kopling, atau braket pemasangan secara berlebihan. Output aktuator maksimum dan pengaturan torsi harus tetap berada di bawah batas mekanis yang berlaku.
Apa perbedaan antara torsi katup dan MAST?
Torsi katup adalah jumlah yang dibutuhkan untuk mengoperasikan katup. Torsi batang maksimum yang diijinkan, atau MAST, adalah batas struktural yang tidak boleh dilampaui. Pemilihan yang benar akan menghasilkan torsi pengoperasian yang cukup namun tetap berada di bawah MAST dan batas drive-train lainnya.
