Ringkasan Singkat: Proyek OEM Valve umumnya diproduksi sesuai persyaratan yang dikontrol pembeli, sedangkan proyek ODM mungkin mencakup desain atau rekayasa yang dipimpin pemasok. Namun, tanggung jawab, wewenang persetujuan, dan kepemilikan kekayaan intelektual harus ditentukan dalam kontrak. Proyek terkontrol menghubungkan RFQ, gambar yang disetujui, penelusuran material, pos pemeriksaan produksi, inspeksi, pengujian tekanan, dokumentasi, pelabelan pribadi, dan kontrol perubahan sebelum pengiriman.
Panduan proses OEM dan ODM katup ini menjelaskan bagaimana proyek katup industri khusus memerlukan kontrol lebih besar daripada membeli katup katalog standar. Distributor mungkin memerlukan rangkaian produk berlabel pribadi, pembeli EPC mungkin memerlukan gambar dan catatan pengujian khusus proyek, dan tim teknik mungkin memerlukan paket bahan, aktuator, pelapis, atau dokumentasi non-standar. Dalam setiap kasus, label komersial “OEM” atau “ODM” kurang penting dibandingkan persyaratan teknis yang disetujui dan batasan tanggung jawab antara pembeli, pemasok, dan subkontraktor yang memenuhi syarat.
Panduan ini menjelaskan bagaimana proyek OEM dan ODM katup praktis harus dikontrol dari RFQ hingga pengiriman. Hal ini berfokus pada masukan pembeli, tinjauan teknik, persetujuan dokumen, ketertelusuran material, inspeksi, pengujian, pelabelan pribadi, dan evaluasi pemasok. Untuk ikhtisar terpisah mengenai tahapan produksi di lantai pabrik, lihat proses pembuatan katup industri.
Valve OEM vs ODM: Apa Perbedaan Praktisnya?
Dalam pengadaan katup, OEM biasanya mengacu pada manufaktur berdasarkan persyaratan yang dikontrol pembeli, desain yang sudah ada, spesifikasi label pribadi, atau paket gambar yang disediakan atau disetujui oleh pembeli. ODM dapat mencakup desain yang dipimpin pabrikan, pengembangan konfigurasi, atau dukungan teknis, namun hal tersebut tidak secara otomatis mengalihkan otoritas persetujuan atau kepemilikan kekayaan intelektual. Cakupan pastinya harus ditentukan oleh kontrak, dokumen teknis yang disetujui, dan perjanjian kekayaan intelektual atau kerahasiaan apa pun.
Baik OEM maupun ODM bukanlah kelas kualitas. Katup hanya dapat diterima jika memenuhi pesanan pembelian, lembar data yang disetujui, gambar, standar yang berlaku, rencana inspeksi dan pengujian, serta persyaratan dokumentasi yang disepakati.
| Barang | Pengaturan OEM yang Khas | Pengaturan ODM Khas | Catatan Kontrol |
|---|---|---|---|
| Memulai informasi | Spesifikasi pembeli, gambar atau sampel | Persyaratan layanan pembeli dan proposal pemasok | Tunduk pada kontrak |
| Masukan desain | Seringkali dikendalikan oleh pembeli | Seringkali dikembangkan oleh pemasok untuk ditinjau | Otoritas persetujuan harus tertulis |
| Otoritas persetujuan | Pembeli menyetujui penyimpangan dan pelepasan | Pembeli menyetujui dasar teknis akhir kecuali disepakati sebaliknya | Jangan hanya mengandalkan terminologi saja |
| Kontrol menggambar | Gambar pembeli atau pemasok di bawah kendali revisi | Gambar pemasok diserahkan untuk disetujui | Revisi terbaru yang disetujui mengatur produksi |
| perkakas | Mungkin milik pembeli atau milik pemasok | Seringkali dikendalikan oleh pemasok kecuali dibeli oleh pembeli | Hak kepemilikan dan penggunaan kembali memerlukan persetujuan |
| Prototipe atau artikel pertama | Bergantung pada proyek | Umum untuk desain baru tetapi tidak universal | Tentukan penerimaan sebelum produksi |
| Manufaktur | Terhadap persyaratan pembeli yang disetujui | Terhadap desain pemasok dan cakupan pembeli yang disetujui | Proses subkontrak harus transparan |
| Inspeksi dan pengujian | Per PO, ITP dan standar | Sesuai rencana pengujian dan ruang lingkup pengembangan yang disetujui | Label OEM/ODM tidak menggantikan kriteria penerimaan |
| Pelabelan pribadi | Umum | Umum | Penandaan wajib dan kemampuan penelusuran tetap ada |
| Dokumentasi | Paket yang ditentukan pembeli | Paket pemasok ditinjau terhadap PO | Sertifikat harus sesuai dengan cakupan terverifikasi |
| Kekayaan intelektual | Seringkali dimiliki oleh pembeli, namun tidak otomatis | Mungkin milik pemasok, milik bersama, atau milik pembeli | Definisikan dalam kontrak, bukan dalam asumsi |
| Ubah kontrol | Persetujuan pembeli untuk gambar atau perubahan material | Persetujuan pembeli untuk perubahan penting yang disepakati | Semua konsesi harus didokumentasikan |
Informasi yang Diperlukan Sebelum RFQ Katup OEM atau ODM
RFQ yang berguna harus memberikan informasi yang cukup kepada pemasok untuk memeriksa kelayakan, standar, bahan, pengujian dan dokumentasi sebelum harga dikonfirmasi. Minimal, pembeli harus menentukan jenis katup, ukuran, kuantitas, tekanan dan suhu desain, tekanan dan suhu pengoperasian, media, konsentrasi, kelas tekanan atau penunjukan PN, sambungan akhir, dan persyaratan tatap muka.
Persyaratan material harus memisahkan material bodi, trim, jok, segel, pengepakan, paking, dan baut. Metode pengoperasian harus mengidentifikasi aktuasi manual, pneumatik, elektrik, atau hidrolik, termasuk posisi kegagalan, aksesori, dan catu daya bila memungkinkan. Persyaratan khusus seperti kelas kebocoran, desain tahan api, pengendalian emisi buronan, kesesuaian layanan asam NACE/ISO 15156, pelapisan, perlindungan korosi, titik inspeksi, sertifikasi, penandaan, pencitraan merek, pengemasan dan tonggak pencapaian pengiriman harus dinyatakan sebelum penawaran.
RFQ juga harus mencakup kerahasiaan, kepemilikan gambar, kepemilikan peralatan, tahapan persetujuan dan proses persetujuan penyimpangan teknis. Tanpa masukan tersebut, pemasok mungkin menawarkan produk yang menarik secara komersial namun secara teknis tidak lengkap.
Proses Valve OEM dan ODM: Tahapan Terkendali Dari RFQ hingga Pengiriman
- Definisi persyaratan dan tanggung jawab. Pembeli menyediakan layanan yang dimaksudkan, ruang lingkup komersial, dan dokumen yang diperlukan. Pemasok mengonfirmasi apa yang dapat diproduksi, dikoordinasikan, diperiksa, atau dialihdayakan berdasarkan lingkup proyek.
- Tinjauan kelayakan dan kepatuhan. Pemasok memeriksa jenis katup, peringkat tekanan, material, sambungan ujung, standar yang berlaku, pengujian, sertifikasi, dan jadwal. Ketidakpastian apa pun harus diklarifikasi sebelum penerimaan pesanan.
- Lembar data, gambar dan persetujuan dokumen. Lembar data, gambar, ITP, dan daftar dokumentasi yang disetujui menjadi dasar kerja. Pembeli harus menandai apakah dokumen tersebut untuk peninjauan, persetujuan, informasi atau pelepasan produksi.
- Tahap prototipe atau artikel pertama bila diperlukan. Desain baru, perkakas baru, bahan yang tidak biasa, atau rangkaian produk berlabel pribadi mungkin memerlukan prototipe atau inspeksi barang pertama. Ini tidak wajib untuk setiap konfigurasi berulang atau standar.
- Pengadaan material dan ketertelusuran. Bahan harus sesuai dengan spesifikasi yang disetujui. Nomor heat, sertifikat material, dan pergantian pemain memerlukan pengendalian yang terdokumentasi.

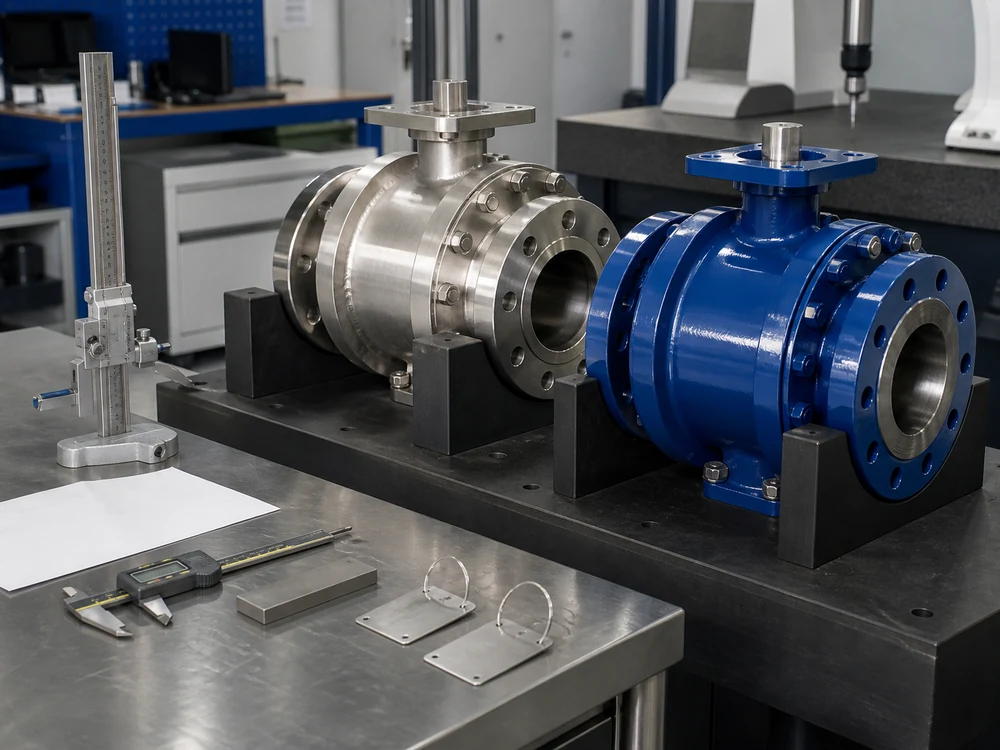

- Inspeksi manufaktur dan dalam proses. Produksi mengikuti gambar dan prosedur yang disetujui. Proses pemesinan, perakitan, pengelasan, pelapisan atau subkontrak harus dikendalikan sesuai dengan rencana yang disepakati.

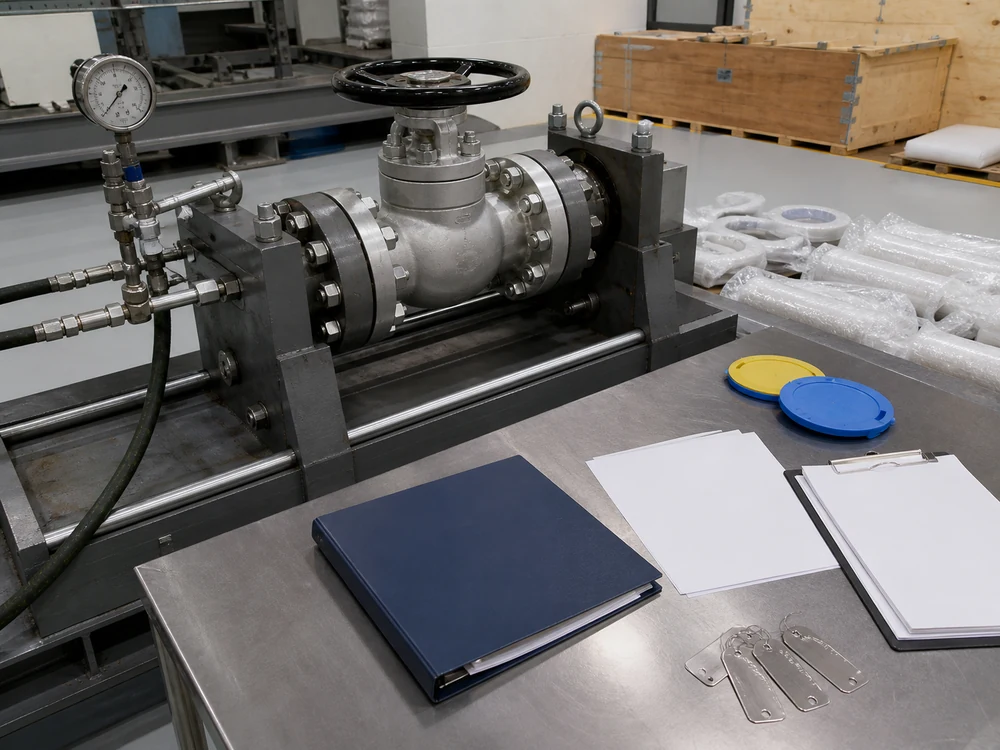

- Pengujian tekanan, fungsional, dan spesifik proyek. Pengujian cangkang, dudukan, fungsional, aktuator, pelapisan, emisi buronan, tahan api, atau lainnya dilakukan hanya jika diwajibkan oleh PO, standar, atau ITP.
- Peninjauan dokumen akhir, penandaan, pengepakan dan pelepasan. Pembeli atau pihak inspeksi meninjau dokumen pelepasan, penandaan, pengepakan dan kesiapan pengiriman sebelum pengiriman ketika proyek memerlukannya.
Tinjauan Desain dan Standar Katup yang Berlaku
Standar yang berlaku bergantung pada jenis katup, kelas tekanan, material, sambungan akhir, industri, lokasi, dan spesifikasi proyek. Katup bola, katup gerbang, katup kupu-kupu, dan katup periksa dapat dikontrol dengan desain dan standar pengujian yang berbeda. Standar seperti ASME B16.34, API 6D, API 600, API 608, API 609, API 598, ISO 5208 dan standar EN yang relevan mungkin relevan, namun tidak ada daftar tunggal yang berlaku untuk setiap katup.
Pembeli harus memisahkan standar desain, standar pengujian, standar material, dan persyaratan sertifikasi. Misalnya, sebuah katup dapat menggunakan satu standar untuk desain, standar lain untuk sambungan ujung, standar lain untuk pengujian, dan spesifikasi khusus proyek untuk dokumentasi dan inspeksi.
| Jenis Persyaratan | Pertanyaan Khas | Titik Kontrol Pembeli |
|---|---|---|
| Standar desain | Kode desain katup manakah yang mengatur batas tekanan dan konstruksi? | Konfirmasikan jenis dan edisi katup jika diperlukan |
| Standar koneksi akhir | Antarmuka flensa, ulir, ujung las, atau wafer mana yang diperlukan? | Periksa spesifikasi pipa kawin dan flensa |
| Standar tatap muka | Akankah katup tersebut sesuai dengan tata letak pipa yang ada? | Menyetujui dimensi gambar GA |
| Standar bahan | Nilai cor, tempa, trim, dudukan, dan baut manakah yang dapat diterima? | Tolak penggantian yang tidak disetujui |
| Standar inspeksi dan pengujian | Uji cangkang, dudukan, dan fungsi manakah yang berlaku? | Tinjau ITP dan format laporan pengujian |
| Persyaratan sistem mutu | Apakah ISO 9001, API Spec Q1 atau sistem lain diperlukan? | Periksa cakupan sertifikat, bukan hanya logonya |
| Spesifikasi khusus proyek | Apakah ada persyaratan klien, EPC, atau pengguna akhir tambahan? | Selesaikan konflik sebelum produksi |
Ketertelusuran Material dan Pengendalian Manufaktur
Pengendalian material dimulai dengan spesifikasi material yang disetujui. Pemasok harus memastikan persyaratan bodi, kap mesin, penutup, batang, trim, dudukan, segel, paking, dan baut sebelum melakukan pengadaan. Laporan pengujian material atau sertifikat material harus ditinjau berdasarkan PO dan lembar data. Dokumen EN 10204 3.1 atau 3.2 hanya boleh dijanjikan jika dokumen tersebut termasuk dalam cakupan yang disepakati dan tersedia dari rantai pasokan terkait.
Keterlacakan nomor panas, identifikasi material positif, kontrol pemasok pengecoran atau penempaan, pemeriksaan permesinan, catatan pengelasan, laporan NDE, kontrol perakitan, catatan ketidaksesuaian dan tindakan perbaikan mungkin diperlukan tergantung pada jenis katup dan risiko proyek. Substitusi material memerlukan persetujuan pembeli yang terdokumentasi sebelum digunakan, meskipun kadar yang diusulkan tampak setara.
Inspeksi, Pengujian Tekanan dan Penerimaan Akhir
Dalam proses OEM dan ODM katup, rencana inspeksi harus menerjemahkan persyaratan proyek ke dalam titik penahanan, saksi, peninjauan, dan pengawasan. SEBUAH inspeksi katup dan rencana pengujian membantu menentukan siapa yang meninjau dokumen, siapa yang menyaksikan pengujian, dan catatan mana yang diperlukan sebelum pengiriman.
Kegiatan penerimaan yang umum dapat mencakup inspeksi material yang masuk, pemeriksaan dimensi dalam proses, pengujian cangkang, pengujian dudukan, pengujian fungsional, pengujian aktuator, inspeksi pelapisan, tinjauan penandaan, inspeksi pengepakan, dan dokumentasi pelepasan akhir. SEBUAH tes penerimaan pabrik harus ditentukan ketika pembeli memerlukan peristiwa pelepasan yang disaksikan secara resmi atau pemeriksaan paket katup dan aktuator terintegrasi.
Dokumentasi yang Harus Ditentukan Pembeli dalam Pesanan Pembelian
Dokumentasi harus disetujui sebelum penempatan pesanan, tidak hanya diminta pada saat pengiriman. Tergantung pada ruang lingkup proyek, paket dokumen dapat mencakup lembar data yang disetujui, gambar pengaturan umum, tagihan bahan bila diperlukan dalam kontrak, sertifikat bahan, ITP, laporan inspeksi, laporan uji tekanan, laporan NDE, laporan pelapisan, manual pengoperasian dan pemeliharaan, daftar pengepakan dan sertifikat kesesuaian.
Bahasa sertifikasi harus tepat. Klaim API Monogram hanya diizinkan jika lokasi produksi, produk, dan spesifikasi yang berlaku berada dalam cakupan lisensi yang valid. Pernyataan terkait CE, PED, SIL, fire-safe, fugitive-emission, atau NACE harus dibuat hanya jika sertifikat, laporan pengujian, atau dasar kepatuhan diverifikasi untuk produk dan proyek yang relevan.
Untuk detail selengkapnya tentang bagaimana pembeli harus meninjau MTC, laporan pengujian, dan paket rilis, lihat sertifikat katup dan dokumen kualitas.
Pelabelan Pribadi, Penandaan dan Kekayaan Intelektual
Pelabelan pribadi dapat mencakup nama merek, kemasan, tata letak papan nama, skema warna, atau nomor komponen pelanggan. Ini tidak menggantikan penandaan katup wajib, penandaan kelas tekanan, ketertelusuran material, angka panas, arah aliran, ukuran, peringkat atau penandaan lain yang disyaratkan oleh standar yang berlaku dan pesanan pembelian.
Kepemilikan gambar, kepemilikan perkakas, informasi rahasia, izin untuk menggunakan kembali desain, dan persetujuan kontrol perubahan harus dibahas dalam kontrak. Pembeli mungkin memiliki merek dan beberapa gambar, sedangkan pemasok mungkin memiliki pengetahuan proses, pola standar, atau data manufaktur. Artikel ini bukanlah nasihat hukum; persyaratan komersial dan kekayaan intelektual harus ditinjau secara kontrak sebelum pengembangan dimulai.
Risiko Umum Proyek OEM dan ODM
Kebanyakan masalah tidak disebabkan oleh kata OEM atau ODM. Hal ini disebabkan oleh kondisi pelayanan yang tidak lengkap, batasan tanggung jawab yang tidak jelas, penggantian material yang tidak disetujui, standar yang bertentangan, revisi gambar yang tidak terkendali, titik inspeksi yang terlewat, klaim sertifikasi yang tidak didukung, pengendalian dokumen yang lemah atau kemasan ekspor yang tidak memadai.
Proyek yang terkendali membuat setiap risiko terlihat sejak dini. Pemasok harus mengomunikasikan batasan sebelum produksi, dan pembeli harus menyetujui atau menolak perubahan secara tertulis.
Daftar Periksa RFQ OEM dan ODM Katup
| Barang RFQ | Apa yang Harus Disediakan | Mengapa Itu Penting |
|---|---|---|
| Kondisi layanan | Media, konsentrasi, tekanan, suhu dan siklus | Mendorong tinjauan peringkat material, segel, dan tekanan |
| Konfigurasi katup | Jenis, ukuran, lubang, sambungan ujung, pengoperasian dan aksesori | Mencegah kutipan untuk konstruksi yang salah |
| Standar | Standar desain, dimensi, material, pengujian dan dokumentasi | Menghindari konflik antara kode dan spesifikasi proyek |
| Bahan | Bodi, trim, jok, seal, gasket, baut dan pelapis | Mengontrol risiko korosi, suhu, dan kompatibilitas |
| Ruang lingkup inspeksi | Poin ITP, persyaratan saksi dan pemeriksaan pihak ketiga | Mendefinisikan proses penerimaan dan pelepasan |
| Dokumentasi | Lembar data, gambar, sertifikat, laporan dan manual | Menghindari penundaan pengiriman dan serah terima yang tidak lengkap |
| Pencitraan merek dan pengepakan | Papan nama, warna, label, pengepakan dan persyaratan ekspor | Pisahkan label pribadi dari penandaan wajib |
| Kontrol komersial | Jadwal, pencapaian, waktu persetujuan, IP dan kerahasiaan | Mengklarifikasi tanggung jawab sebelum produksi dimulai |
Cara Mengevaluasi Pemasok Valve OEM atau ODM
Pemasok yang cakap harus mampu meninjau persyaratan teknik sebelum memastikan harga, mengidentifikasi standar yang berlaku untuk jenis katup, menjelaskan ruang lingkup manufaktur dan subkontrak, mengontrol ketertelusuran material, memelihara peralatan inspeksi dan pengujian yang terkalibrasi, mengelola revisi dokumen, mencatat ketidaksesuaian, dan mengomunikasikan poin persetujuan dengan jelas.
Pembeli harus bertanya bagaimana pemasok mengontrol sumber pengecoran atau penempaan, inspeksi permesinan, pemeriksaan perakitan, pengujian tekanan, integrasi aktuator, pengepakan dan pelepasan ekspor. Ruang lingkup sertifikasi harus disesuaikan dengan produk dan lokasi produksi yang sebenarnya.
Diskusikan Proyek Katup Kustom Anda
Vcore Valve dapat meninjau persyaratan katup khusus, kebutuhan label pribadi, permintaan material, ekspektasi inspeksi, dan paket dokumentasi sesuai dengan cakupan proyek. Ketersediaan tergantung pada jenis katup, standar, material, dan persyaratan persetujuan.
Untuk membahas proses OEM dan ODM katup, batasan tanggung jawab RFQ atau OEM/ODM, hubungi Vcore Valve dengan lembar data katup, kondisi servis, standar yang diperlukan, dan paket dokumentasi yang diharapkan.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara katup OEM dan ODM?
Valve OEM biasanya berarti manufaktur sesuai persyaratan yang dikontrol pembeli atau desain yang sudah ada dan disetujui. Valve ODM mungkin mencakup desain atau pengembangan teknik yang dipimpin pemasok. Dalam kedua kasus tersebut, tanggung jawab sebenarnya, wewenang persetujuan dan kepemilikan bergantung pada kontrak dan dokumen yang disetujui.
Siapa pemilik gambar katup dan kekayaan intelektual?
Kepemilikan gambar dan kekayaan intelektual tidak secara otomatis ditentukan oleh terminologi OEM atau ODM. Hal ini harus dijelaskan dalam kontrak pembelian, persyaratan persetujuan gambar, perjanjian perkakas dan perjanjian kerahasiaan.
Informasi apa yang diperlukan untuk katup OEM RFQ?
RFQ yang berguna harus mencakup jenis katup, ukuran, kuantitas, kondisi tekanan dan suhu, media, bahan, sambungan akhir, metode operasi, standar yang berlaku, ruang lingkup inspeksi, persyaratan dokumentasi, penandaan, pengepakan, jadwal, dan persyaratan IP atau kerahasiaan apa pun.
Apakah inspeksi prototipe atau artikel pertama selalu diperlukan?
Tidak. Prototipe atau inspeksi barang pertama bergantung pada proyek. Hal ini sering berguna untuk desain baru, perkakas baru, rentang label pribadi atau bahan yang tidak biasa, namun mungkin tidak diperlukan untuk pesanan berulang atau konfigurasi standar yang disetujui.
Standar mana yang berlaku untuk proyek katup OEM atau ODM?
Standar yang berlaku bergantung pada jenis katup, kelas tekanan, sambungan, material, industri, dan spesifikasi proyek. Standar desain, sambungan akhir, material, pengujian dan dokumentasi harus dicantumkan secara terpisah dalam RFQ atau pesanan pembelian.
Dokumen kualitas apa yang harus diminta oleh pembeli katup?
Dokumen umum mencakup lembar data yang disetujui, gambar pengaturan umum, sertifikat material, ITP, laporan inspeksi, laporan uji tekanan, laporan NDE atau pelapisan yang berlaku, manual pengoperasian, daftar pengepakan, dan sertifikat kesesuaian bila diperlukan oleh proyek.
Bisakah merek pribadi pelanggan diterapkan pada katup?
Ya, private branding dapat diterapkan bila disetujui, namun tidak boleh menghilangkan penandaan katup wajib, informasi papan nama, atau persyaratan ketertelusuran yang diwajibkan oleh standar yang berlaku dan pesanan pembelian.
Bagaimana seharusnya perubahan desain dikendalikan setelah disetujui?
Perubahan desain harus dicatat melalui gambar yang dikontrol revisi, lembar data yang diperbarui atau konsesi yang terdokumentasi. Penggantian material, perubahan dimensi dan perubahan fungsional harus mendapat persetujuan pembeli sebelum implementasi.
Referensi Teknis
Halaman resmi berikut adalah referensi berguna untuk konteks sistem mutu dan standar katup. Mereka harus diperiksa berdasarkan pesanan pembelian dan persyaratan proyek saat ini sebelum digunakan:
- ISO 9001:2015 adalah standar persyaratan sistem manajemen mutu ISO. Halaman ISO menunjukkan edisi 2015 sebagai edisi terkini, dengan Amandemen 1:2024 dan aktivitas revisi dicatat.
- Spesifikasi API Q1 diterbitkan oleh API untuk persyaratan sistem manajemen mutu bagi organisasi yang menyediakan produk untuk industri minyak bumi dan gas alam.
- ASME B16.34 mencakup katup konstruksi baru, termasuk peringkat tekanan-suhu, bahan, pemeriksaan, pengujian dan penandaan dalam lingkup yang disebutkan. Halaman resmi produk ASME saat ini menampilkan B16.34-2025.
