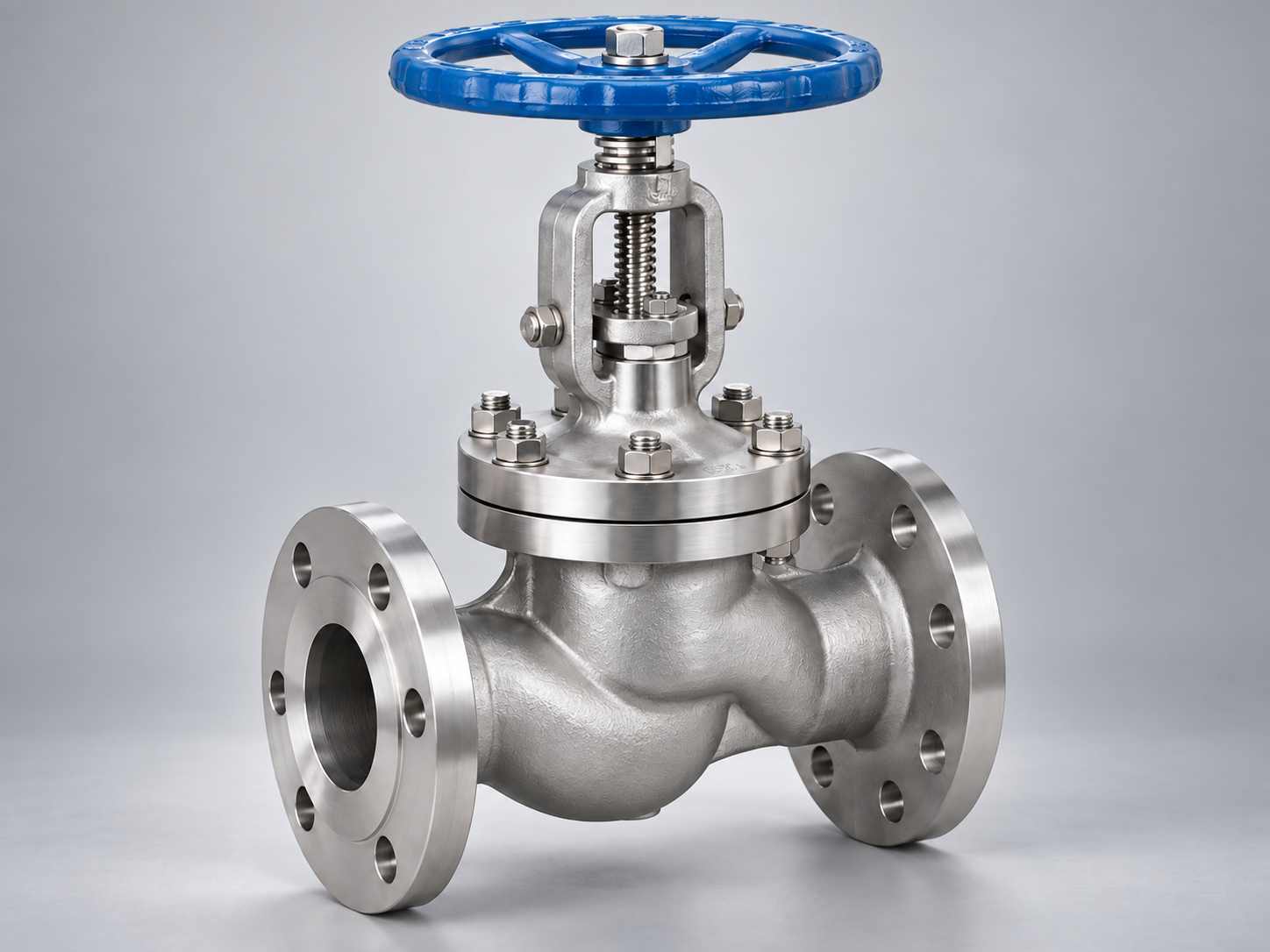

증기, 보일러 및 화학 배관용 플랜지 글로브 밸브
플랜지형 글로브 밸브는 시트를 기준으로 디스크를 올리거나 내려 흐름을 조절합니다. 격리 전용 밸브와 비교하여 선형 디스크 이동은 점진적인 수동 조절 및 정의된 차단 위치를 지원합니다. Vcore는 산업용 증기 헤더, 보일러 보조 파이프라인, 화학 공장 유틸리티 라인 및 산업용 용수 회로용 플랜지 글로브 밸브를 공급합니다. 밸브 선택은 공칭 직경만이 아닌 서비스 조건과 구매자가 승인한 데이터시트를 기반으로 합니다.
플랜지 글로브 밸브가 사용되는 곳

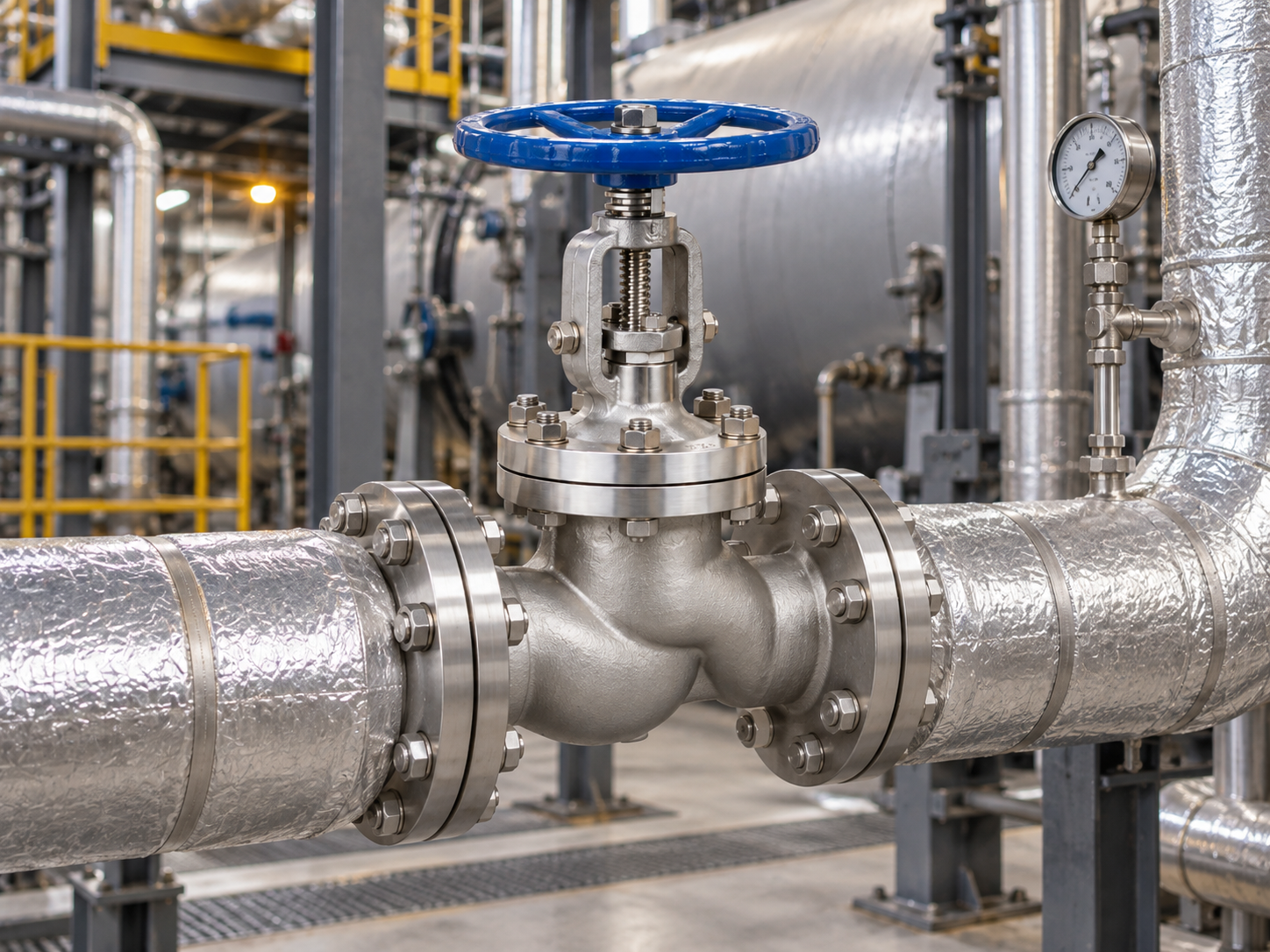

증기 분배 및 보일러 보조 장치
글로브 밸브는 국지적 유량 조정 및 차단이 필요한 경우 증기 분배, 보일러 보조 및 응축수 회수 시스템의 적절한 지점에 설치할 수 있습니다. 설계 압력 및 온도, 압력-온도 등급, 증기 속도, 차압, 패킹 및 개스킷 선택을 확인하십시오. 높은 차압, 점멸 또는 까다로운 연속 제어에는 일반 핸드휠 글로브 밸브가 아닌 특별한 크기의 제어 밸브가 필요할 수 있습니다. 자동화된 증기 조절에 대해서는 당사를 참조하십시오. 증기 제어 밸브; 고압 서비스에서 뚜렷한 압력 밀봉 보닛 설계에 대해서는 다음을 참조하십시오. 압력 씰 글로브 밸브.
화학 처리 및 플랜트 유틸리티
플랜지형 글로브 밸브는 화학 공장에서 호환 가능한 유틸리티 또는 공정 유체를 조절할 수 있습니다. 유체 구성 및 농도, 부식 가능성, 부유 물질, 온도, 밀봉 및 비산 배출 요구 사항을 확인합니다. 스테인리스 본체만으로는 화학적 호환성을 보장하지 않습니다. 더 자세한 재료 선택 논의를 보려면 다음을 읽어보세요. 화학 및 석유화학 글로브 밸브 선택 가이드 그리고 우리의 비교 스테인레스 스틸 글로브 밸브.
공업용수 및 포장 여과 스키드
글로브 밸브는 압력 손실, 재료 및 연결 크기가 허용되는 산업용 수처리 장비 및 포장된 여과 또는 정화 스키드에 대한 국지적 유량 조정을 제공할 수 있습니다. 소규모 주거용 집 전체 여과 설치에는 음용수 접촉 및 지역 배관 요구 사항에 맞게 선택된 소형 나사형 밸브가 필요한 경우가 더 많습니다. 이 플랜지 산업용 제품은 기본 주거용 밸브로 표시되지 않습니다.
유량 조절, 압력 강하 및 차단

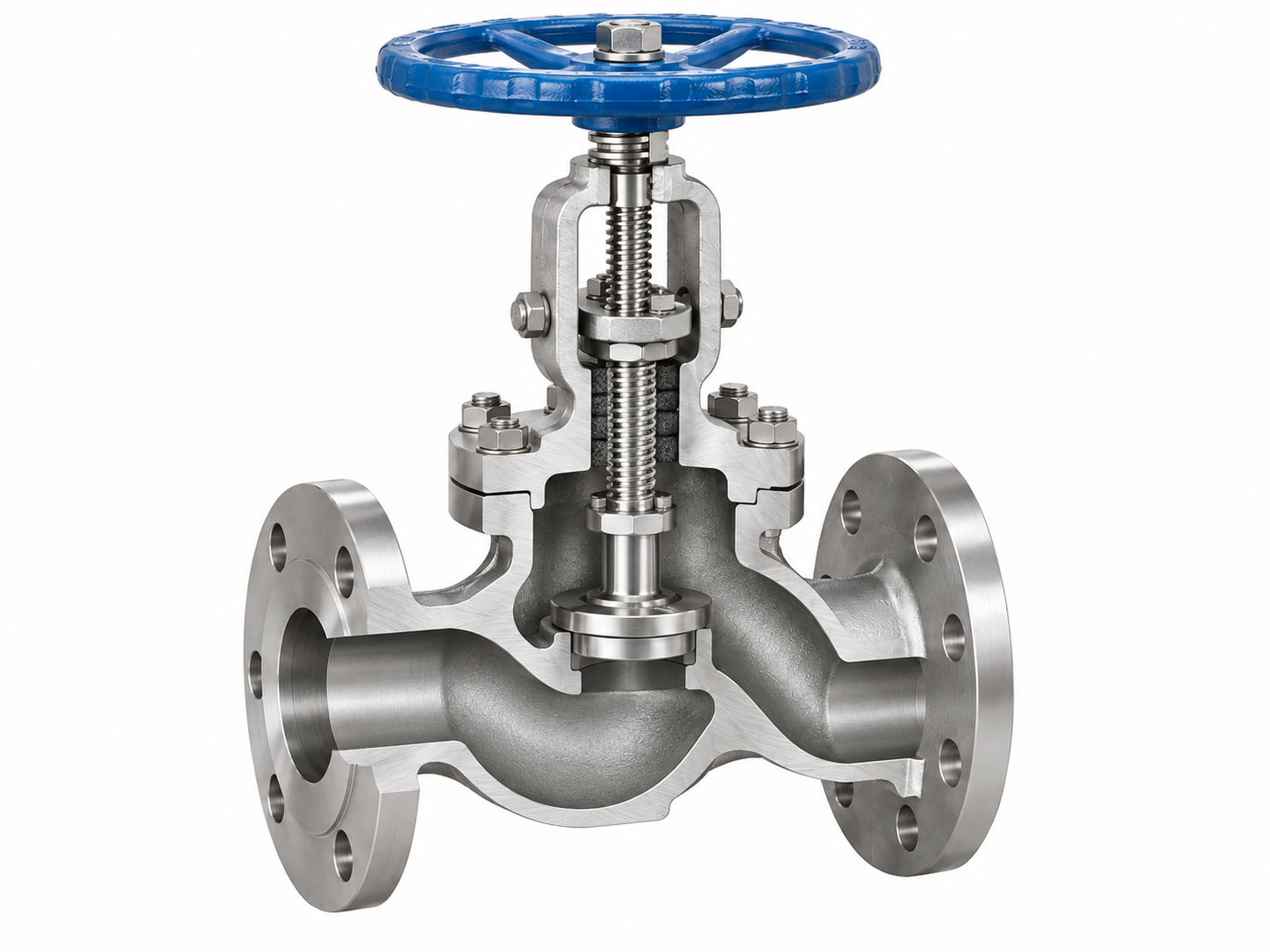

스템이 이동함에 따라 디스크에서 시트로의 개구부가 점진적으로 변경되어 작업자가 흐름을 조정할 수 있습니다. 실제 유량과 하류 압력은 입구 조건, 밸브 개방 및 시스템 저항의 함수입니다. 일반 수동 작동 글로브 밸브는 자체 작동식 감압 밸브나 크기 조절 제어 밸브의 대체품이 아닙니다. 글로브 밸브는 일반적으로 풀 보어 격리 밸브보다 더 많은 압력 강하를 생성합니다. 트림을 선택하기 전에 작동 흐름, 차압, 스로틀링 빈도 및 캐비테이션, 플래싱, 침식 또는 소음 문제를 지정하십시오.
기술 사양 및 맞춤화
| 매개변수 | 사용 가능한 구성/확인 필요 |
|---|---|
| 제품/패턴 | 플랜지형 직선형 글로브 밸브; 승인된 도면에 따른 보닛 및 디스크 디자인 |
| 기능 | 수동 조절 및 차단 지속적인 자동 제어에는 특정 크기 조정 및 작동 검토가 필요합니다. |
| 공칭 크기 / 압력 등급 | RFQ에 지정된 DN/NPS 및 PN/ASME 클래스 제조업체는 실제 사용 가능한 조합을 확인합니다. |
| 본체/보닛 | ASTM A216 WCB, ASTM A351 CF8 / CF8M, 적합한 합금강 또는 도면 지정 재료, 서비스 검토 대상 |
| 스템/디스크/시트 | 명명된 트림 표준을 사용하여 별도의 재료 설명선 및 트림 번호; 지정된 경우 13Cr, 316 스테인리스 및 하드페이싱 |
| 보닛 밀봉/포장 | 볼트 체결식 보닛 또는 프로젝트별 구성; 온도와 매체에 따라 흑연 또는 호환 가능한 대체품 |
| 연결 종료 | 이 제품에만 플랜지 끝부분이 있습니다. ASME B16.5 / EN 1092-1 또는 관련 플랜지 표준, 해당되는 경우 RF / RTJ를 지정하십시오. |
| 대면 | 해당하는 경우 ASME B16.10, EN 558 또는 승인된 도면을 지정하십시오. |
| 설계 및 검사 | RFQ에 합의된 대로 적용 가능한 글로브 밸브 설계 표준 및 압력/누출 테스트 표준(예: API 598 또는 EN 12266-1) |
| 작동 | 핸드휠 표준 구성; 엔지니어링 검토를 통한 기어박스, 전기 또는 공압 장치 |
| 작동 한도 | 재료 압력-온도 등급, 포장, 트림 및 서비스 조건을 통해 확인해야 합니다. 보편적인 한계는 암시되지 않습니다. |
| 문서 | 구매 주문서에 동의한 승인된 GA 도면, 치수 데이터시트, 재료 인증서 및 테스트 기록 |
글로브 밸브 트림: 정확한 재료 조합이 중요한 이유
"트림"은 지정된 내부 구성 요소와 해당 재료를 설명합니다. 신체 등급과 동일하지 않습니다. 스템, 디스크 밀봉면, 시트 링 및 뒷좌석은 다양한 기본 재료나 표면 경화를 사용할 수 있습니다. 재료, 가공 및 용접 오버레이는 조달 비용뿐만 아니라 마모, 부식 및 밀봉 성능에도 영향을 미칩니다. 트림 번호는 항상 해당 트림 테이블, 에디션 및 승인된 자재 일정과 함께 읽어야 합니다.
| 공통 트림 지정 | 일반적으로 게시되는 API 600 트림 차트의 일반적인 해석 | RFQ 지시 |
|---|---|---|
| 트림 6 | 공통 차트에 지정된 Cu-Ni 시트 조합이 포함된 13Cr/410 기반 내부 부품; Stellite 6 밀봉면에 대한 보편적 명칭은 아닙니다. | 정확한 스템, 디스크, 시트 및 뒷좌석 재질을 명시하십시오. 관리 트림 테이블을 부착 |
| 트림 8 | 하드페이스 시트가 있는 13Cr/410 기반 내부, 종종 Stellite 유형 시트 페이스; All-316 트림이 아닙니다. | 도면에서 하드페이싱 등급과 위치를 식별합니다. |
| 트림 10 | 공통 차트의 316 기반 스템 및 시트 내부 | 부품별 등급과 하드페이싱이 필요한지 확인하세요. |
| 트림 12 | 공통 차트의 하드페이스 시트와 결합된 316 기반 내부 | 오버레이 합금, 디스크, 시트 면, 추가 부식 요구 사항을 확인하세요. |
인용 참고 사항: 프로젝트의 트림 6 또는 트림 8 정의가 게시된 표준 차트와 다른 경우 프로젝트별 자재 일정을 검토할 수 있습니다. 우리는 확인된 자재 명세서의 가격을 책정할 것이며 숫자만으로 구성을 추론하지 않습니다. Stellite는 표면 경화 합금 계열입니다. 실제 등급(예: Stellite 6)과 이를 받을 표면을 지정합니다.
설치: 흐름 방향 및 연결
많은 기존 글로브 밸브 설계의 경우 유체는 디스크 아래로 들어가 디스크 위로 나갑니다("로우 인, 하이 아웃" 또는 흐름에서 열림). 이 배열은 보편적인 설치 규칙이 아님: 고압 또는 기타 특수 설계는 다른 방향을 지정할 수 있습니다. 제공된 본체에 표시된 화살표, 승인된 도면 및 제조업체의 설치 지침을 따르십시오. 차압이 중요한 경우 필요한 작동력과 디스크 안정성을 확인하십시오.
설치하기 전에 파이프 플랜지 표준, 압력 등급, 표면, 개스킷, 볼트 체결, 면간 치수, 액추에이터 간격, 지지력 및 접근성을 확인하십시오. 이 목록에는 다음이 포함됩니다. 플랜지 끝. 나사형 암 끝단과 맞대기 용접/소켓 용접 끝은 별도로 지정하는 대체 글로브 밸브 구조입니다. 견적된 플랜지 제품에 대해 교체 가능한 연결구로 취급되어서는 안 됩니다.

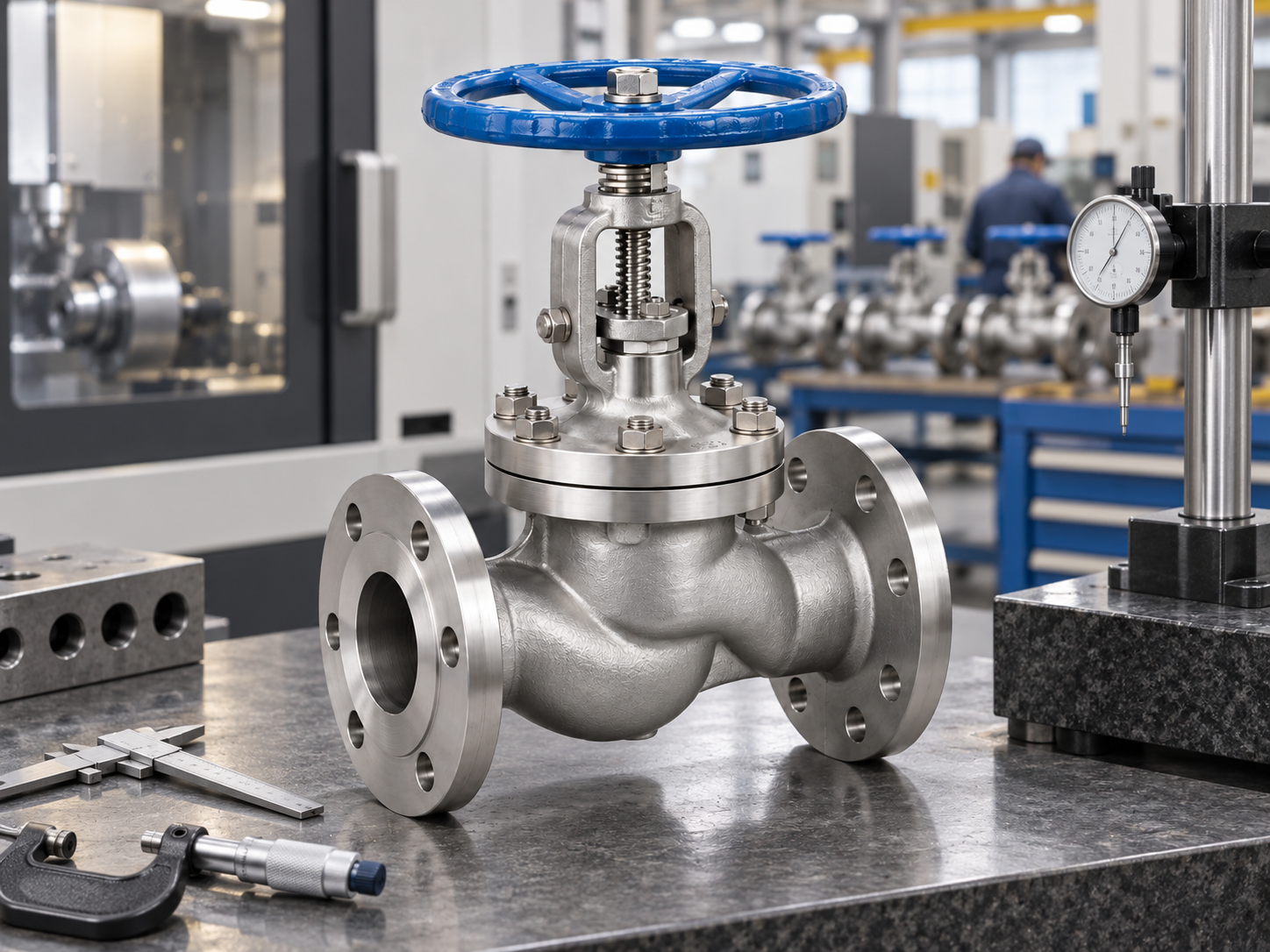

검사 및 구매자 문서
수출 또는 EPC 주문의 경우 RFQ 단계에서 치수 검사, 차체 및 트림 재료 검증, 쉘 압력 테스트, 시트 누출 테스트, 표면 마감, 마킹, 포장 및 필수 검사 기록을 지정합니다. 검사 및 테스트 계획에서 허용 기준 및 테스트 매체가 합의되어야 합니다. 누출 성능은 테스트된 사양이며, 모든 금속 시트 글로브 밸브가 모든 조건에서 완벽하게 작동한다는 주장은 아닙니다.
플랜지형 글로브 밸브 RFQ 보내기
기술적으로 비교 가능한 견적을 받으려면 밸브 크기 및 수량, 관련된 유체 및 화학 물질 농도, 설계 및 작동 압력/온도, 유량 또는 필요한 Cv/Kv(스로틀링인 경우), 플랜지 표준 및 페이싱, 면간 치수, 본체 및 보닛 등급, 스템/디스크/시트 재료 일정 또는 관리 표준, 패킹 및 누출 요구 사항, 작동 방법, 도면 및 요청된 검사 문서와 함께 트림 지정을 보내십시오. 대체 밸브 설계에 대해서는 다음을 참조하십시오. 완전한 Vcore 글로브 밸브 제품군.
자주 묻는 질문
플랜지 글로브 밸브가 압력을 줄일 수 있습니까?
글로브 밸브를 부분적으로 닫으면 압력 강하가 발생하지만 하류 압력은 흐름 및 입구 조건의 변화에 따라 달라집니다. 안정적인 하류 설정 압력이 필요한 경우 적절하게 설계된 감압 밸브 또는 제어 밸브를 사용하십시오.
글로브 밸브는 항상 낮은 위치와 높은 위치에 설치해야 합니까?
아니요. 언더디스크 입구는 기존 설계에서 일반적이지만 흐름 방향은 밸브 구성 및 서비스에 따라 다릅니다. 제공된 본체의 화살표와 승인된 설치 문서를 따르십시오.
트림 8은 316 스템과 316 씰링 면을 의미합니까?
아니요. 일반적으로 게시된 트림 차트는 트림 8을 13Cr 기반 내부 및 하드페이스 시트와 연관시킵니다. 주문 시 관리 표준 및 특정 자료를 제공하십시오. 모든 316 내부 구성은 일반적으로 다른 트림 번호로 식별됩니다.
이 플랜지 모델을 집 전체의 식수 여과에 사용할 수 있습니까?
크기, 끝 연결부, 침수 재료 및 필요한 식수 승인이 설치와 일치하는 경우에만 가능합니다. 소규모 가정용 시스템은 일반적으로 다른 소형 밸브 구조를 사용합니다. 실제 시스템 도면과 현지 승인 요구 사항을 보내주십시오.
