Обратный клапан с герметичным уплотнением для обслуживания паровых и электростанций высокого давления
Обратный клапан с герметичным уплотнением разработан для трубопроводов с высокой температурой и высоким давлением, где защита от обратного потока, производительность герметичного уплотнения и долговечность седла имеют решающее значение. Он обычно используется в паровых, котельных, электростанциях, нефтеперерабатывающих заводах, термомасляных и технологических системах высокого давления.
Vcore Valve поставляет обратные клапаны с герметичным уплотнением в соответствии с требованиями проекта, включая размер клапана, класс давления, материал корпуса, конструкцию диска, материал седла, конструкцию крышки герметичного уплотнения, торцевое соединение, стандарты испытаний и необходимые документы.
| Тип продукта | Обратный клапан с герметичным уплотнением |
| Функция клапана | Невозвратная защита и предотвращение обратного потока в трубопроводах высокого давления |
| Тип конструкции | Поворотный тип, тип подъема или конструкция обратного клапана, определяемая проектом |
| Диапазон размеров | NPS 2″–24″ / DN50–DN600 или размер, указанный в проекте |
| Номинальное давление | Класс 600, Класс 900, Класс 1500, Класс 2500 или класс давления, указанный в проекте. |
| Материал корпуса | WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющая сталь или легированная сталь, указанная в проекте. |
| Материал диска/посадочного места | 13Cr, нержавеющая сталь, легированная сталь, наплавка из стеллита или отделка по проекту |
| Дизайн обложки | Крышка с герметичным уплотнением |
| Концевое соединение | Приварное встык, фланцевое RF, фланцевое RTJ или соединение, указанное в проекте |
| Тестирование | Испытание корпуса, испытание на герметичность седла, проверка размеров и испытания, необходимые для проекта. |
| Документы | MTC, отчет об испытании под давлением, отчет об инспекции, чертежи, фотографии упаковки и проектная документация, если требуется. |
Ключевые особенности
- Конструкция крышки с герметичным уплотнением для работы под высоким давлением
- Предназначен для трубопроводов высокотемпературного пара, котлов и электростанций.
- Возможна установка поворотного или подъемного механизма в соответствии с требованиями проекта.
- Доступны легированная сталь, нержавеющая сталь или материал корпуса, указанный в проекте.
- Варианты диска и седла с твердым покрытием для работы в тяжелых условиях и при высоких температурах.
- Доступны торцевые соединения под сварку встык, фланцы RF или фланцы RTJ.
- Подходит для предотвращения обратного потока в парах, питательной воде котлов и тепловых технологических линиях.
- Документы о заводских испытаниях под давлением и проверке доступны перед отправкой.
Типичные применения
Обратные клапаны с герметичным уплотнением выбираются там, где трубопроводу требуется автоматическая невозвратная защита в условиях высокого давления, высокой температуры или суровых термоциклических условий.
- Главные и вспомогательные паропроводы
- Системы питательной воды котлов
- Водопроводы и паропроводы высокого давления
- Высокотемпературные технологические системы электростанций
- Трубопроводы высокого давления нефтеперерабатывающих и нефтехимических предприятий
- Термальное масло и высокотемпературные инженерные системы
- Обслуживание перегретого пара и процессов высокого давления
Более широкий выбор силовых и паровых клапанов см. в нашей Решения для энергетических и паровых клапанов.

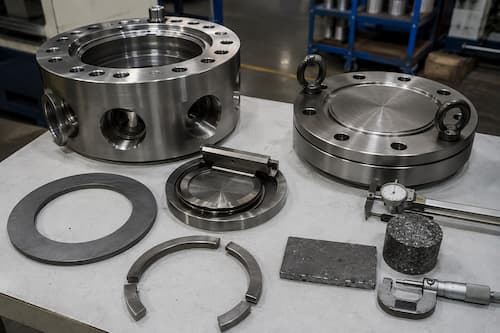

Конструкция крышки герметичного уплотнения
Конструкция крышки с герметичным уплотнением используется для работы при высоком давлении, где внутреннее давление помогает улучшить герметичность соединения крышки. Эту конструкцию обычно выбирают для обратных клапанов пара высокого давления, котлов и электростанций.
- Конструкция уплотнения крышки под давлением
- Подходит для работы под высоким давлением и высокой температурой.
- Графитовая или предусмотренная проектом герметичная прокладка
- Разработан для тяжелых условий давления и температуры.
- Доступны с фланцевыми или сварными соединениями трубопровода.
Варианты типа поворота и типа подъема
Обратные клапаны с герметичным уплотнением могут поставляться в конструкции поворотного или подъемного типа в зависимости от направления установки, условий потока, перепада давления, риска обратного потока и спецификаций проекта.
| Тип конструкции | Типичное использование | Примечания покупателя |
|---|---|---|
| Обратный клапан с герметичным уплотнением поворотного типа | Горизонтальные трубопроводы и приложения с большими потоками | Подходит там, где требуется полнопоточная невозвратная защита. |
| Обратный клапан с герметичным уплотнением подъемного типа | Линии высокого давления с контролируемым движением диска | Направление установки и условия минимального расхода должны быть подтверждены. |
| Проектирование по проекту | Обслуживание электростанции, котельной или нефтеперерабатывающего завода | Конструкция диска, материал седла и номинальное давление и температура должны рассматриваться вместе. |
Обратный клапан с герметичным уплотнением и обратный клапан с болтовой крышкой
| Товар | Обратный клапан с герметичным уплотнением | Обратный клапан с болтовой крышкой |
|---|---|---|
| Структура обложки | Крышка с герметичным уплотнением | Крышка на болтах с уплотнительной прокладкой |
| Типичное обслуживание | Высокое давление и высокая температура | Общепромышленное обслуживание |
| Общий класс давления | Класс 600, 900, 1500, 2500 | Распространены классы давления от низкого до среднего. |
| Общие приложения | Сервис паровых, котельных, электростанций и нефтеперерабатывающих заводов | Водо-, нефте-, газопроводы и общетехнологические трубопроводы |
| Фокус выбора | Номинальное давление-температура, герметичность крышки и долговечность седла диска | Общее предотвращение обратного потока и удобство установки |
Материал и варианты седла
Выбор материала должен основываться на расчетном давлении, расчетной температуре, среде, коррозии, эрозии, скорости потока и стандарте проекта. Для работы с высокотемпературным паром обычно рассматриваются материалы из легированной стали и твердосплавные посадочные поверхности.
| Часть | Общие параметры | Фокус выбора |
|---|---|---|
| Корпус / Крышка | WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющая сталь | Номинальное давление-температура и условия эксплуатации |
| Диск | 13Cr, нержавеющая сталь, легированная сталь, наплавка из стеллита | Воздействие обратного потока, эффективность перекрытия и износостойкость |
| Кольцо сиденья | Цельное седло, сварное седло, резьбовое седло, твердосплавное седло | Требования к утечкам, долговечность уплотнений и техническое обслуживание |
| Шарнир / Штифт | Нержавеющая сталь, легированная сталь или материал проекта | Движение диска, износостойкость и стабильность при высоких температурах |
| Прокладка уплотнения под давлением | Графит, графитовый композит из нержавеющей стали или уплотнение, указанное в проекте. | Уплотнение крышки под высоким давлением и высокой температурой |
| Болтовые соединения | A193 B7, B16, B8, B8M, L7 или болтовые соединения, предусмотренные проектом. | Прочность соединения под давлением, температура и спецификация проекта |
Для выбора высокотемпературного материала см. Материал клапана WC6 и WC9 гид.
Варианты конечного соединения
Обратные клапаны с герметичным уплотнением могут поставляться с концами под приварку или с фланцами в соответствии с конструкцией трубопровода и спецификациями проекта.
| Концевое соединение | Доступная конфигурация | Примечания покупателя |
|---|---|---|
| Конец под стыковую сварку | Приварное концевое соединение для трубопроводов высокого давления | Подтвердите спецификацию труб, подготовку концов сварных швов и совместимость материалов. |
| Фланцевый РФ | Фланцевое соединение с выступом | Подтвердите стандарт фланца, требования к прокладкам и болтам. |
| Фланцевый RTJ | Фланцевое соединение кольцевого типа | Подтвердите канавку RTJ, кольцевую прокладку и класс давления. |

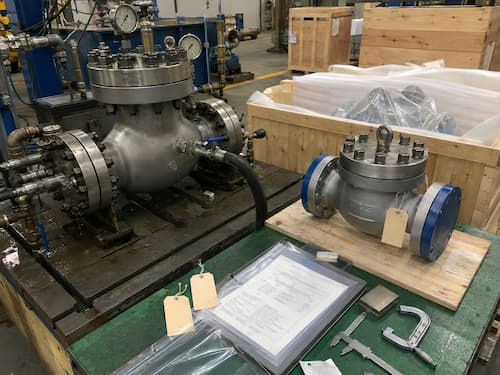

Тестирование и проверка
Каждый обратный клапан с герметичным уплотнением может быть проверен и испытан в соответствии с применимым стандартом на клапан, заказом на поставку и спецификациями проекта. Необходимые документы должны быть подтверждены перед производством.
- Проверка материала
- Проверка размеров
- Проверка компонентов крышки герметичного уплотнения
- Испытание корпуса под давлением
- Проверка седла на герметичность
- Проверка движения диска
- Проверка петель и штифтов, где это применимо
- Проверка PMI при необходимости
- Окончательный визуальный осмотр перед упаковкой
Доступные документы
- Сертификат испытаний материала / MTC
- Отчет об испытаниях под давлением
- Отчет о проверке размеров
- Отчет PMI при необходимости
- Чертеж/чертеж общего вида
- Фотографии осмотра
- Фотографии упаковки
- Поддержка сторонней проверки при необходимости
Контрольный список отбора и запроса цен
Чтобы указать правильный обратный клапан с герметичным уплотнением, пожалуйста, укажите основные параметры проекта перед предложением.
| Размер клапана | ДН/НПС |
| Класс давления | Класс 600, 900, 1500, 2500 или рейтинг проекта |
| Тип конструкции | Поворотный тип, тип подъема или конструкция обратного клапана, определяемая проектом |
| Расчетное давление | Максимальное расчетное давление трубопровода |
| Расчетная температура | Максимальная и минимальная расчетная температура |
| Средний | Пар, горячая вода, питательная вода котла, термомасло или другая среда. |
| Материал корпуса | WCB, WC6, WC9, C12A, F11, F22, F91 или материал проекта |
| Материал диска/посадочного места | 13Cr, нержавеющая сталь, наплавка из стеллита или проектный материал |
| Концевое соединение | Сварное соединение, фланцевое RF, фланцевое RTJ или проектное соединение |
| Направление потока | Требуется для установки и проверки обратного клапана. |
| Документы | MTC, протокол испытаний, чертеж, отчет об инспекции и упаковочные документы. |
Сопутствующие продукты и ресурсы
- Задвижка с уплотнением под давлением — для изоляции пара высокого давления, где требуется конструкция полнопроходной задвижки.
- Шаровой клапан с герметичным уплотнением — для обслуживания перекрытия пара под высоким давлением и регулирования расхода.
- Обратный клапан сопла — для быстрозапорных безоткатных обратных клапанов, где важен контроль гидравлического удара.
- Решения для энергетических и паровых клапанов — для котлов, пара, питательной воды и высокотемпературной арматуры.
- Высокотемпературные клапаны высокого давления — по выбору материала, седла и уплотнений клапана для высоких температур и высокого давления.
Часто задаваемые вопросы
Что такое обратный клапан с герметичным уплотнением?
Обратный клапан с герметичным уплотнением представляет собой обратный клапан с крышкой с герметичным уплотнением. Он используется в условиях высокого давления и высоких температур, где важны защита от обратного потока и герметизация соединений крышки.
Где используются обратные клапаны с герметичным уплотнением?
Они обычно используются в паровых, котельных, электростанциях, нефтеперерабатывающих заводах, нефтехимических, термических масляных и других технологических трубопроводах высокого давления.
В чем разница между обратным клапаном с герметичным уплотнением и обратным клапаном с болтовой крышкой?
В обратном клапане с герметичным уплотнением используется конструкция уплотнения крышки, создаваемая давлением, в то время как обратный клапан с крышкой с болтовым соединением в основном основан на сжатии болтов и прокладки.
Могут ли обратные клапаны с герметичным уплотнением поставляться с концами под приварку?
Да. В соответствии с требованиями проекта могут поставляться торцевые соединения под приварку встык, фланцевые RF и фланцевые торцевые соединения RTJ.
Какие материалы доступны?
Общие материалы включают WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющую сталь и легированную сталь, указанную в проекте. Окончательный выбор зависит от давления, температуры, среды и стандартов проекта.
Какая информация необходима для котировки?
Пожалуйста, укажите размер клапана, класс давления, тип конструкции, расчетное давление, расчетную температуру, среду, материал корпуса, материал диска и седла, торцевое соединение, направление потока, необходимые документы и количество.
