Проходной клапан с герметичным уплотнением для обслуживания паровых и электростанций высокого давления
Шаровой клапан с герметичным уплотнением Предназначен для трубопроводов с высокой температурой и высоким давлением, где критичными являются надежность затвора, герметизация крышки и долговечность трима. Он обычно используется в паровых, котельных, электростанциях, нефтеперерабатывающих заводах, термических маслах и тяжелых технологических системах.
Vcore Valve поставляет шаровые клапаны с герметичным уплотнением в соответствии с требованиями проекта, включая размер, класс давления, материал корпуса, материал отделки, конструкцию крышки с герметичным уплотнением, торцевое соединение, метод работы, стандарт испытаний и необходимые документы.
| Тип продукта | Шаровой клапан с герметичным уплотнением |
| Функция клапана | Отключение, изоляция и контролируемая регулировка расхода |
| Диапазон размеров | NPS 2″–24″ / DN50–DN600 или размер, указанный в проекте |
| Номинальное давление | Класс 600, Класс 900, Класс 1500, Класс 2500 или класс давления, указанный в проекте. |
| Материал корпуса | WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющая сталь или легированная сталь, указанная в проекте. |
| Материал отделки | 13Cr, нержавеющая сталь, наплавка из стеллита, легированная сталь или отделка по проекту. |
| Дизайн капота | Крышка с герметичным уплотнением |
| Концевое соединение | Приварное встык, фланцевое RF, фланцевое RTJ или соединение, указанное в проекте |
| Операция | Маховик, редуктор, электропривод или пневматический привод |
| Тестирование | Испытание корпуса, испытание сиденья, испытание заднего сиденья, проверка размеров и испытания, необходимые для проекта. |
| Документы | MTC, отчет об испытании под давлением, отчет об инспекции, чертежи, фотографии упаковки и проектная документация, если требуется. |
Ключевые особенности
- Конструкция крышки с герметичным уплотнением для работы под высоким давлением
- Подходит для трубопроводов высокотемпературного пара, котлов и электростанций.
- Доступен с корпусом из легированной стали, нержавеющей стали или материала, указанного в проекте.
- Варианты диска с твердым покрытием и седла для суровых условий эксплуатации
- Графитовая набивка и варианты высокотемпературного уплотнения
- Доступны торцевые соединения под сварку встык, фланцы RF или фланцы RTJ.
- Доступно ручное, зубчатое, электрическое или пневматическое управление.
- Документы о заводских испытаниях под давлением и проверке доступны перед отправкой.
Типичные применения

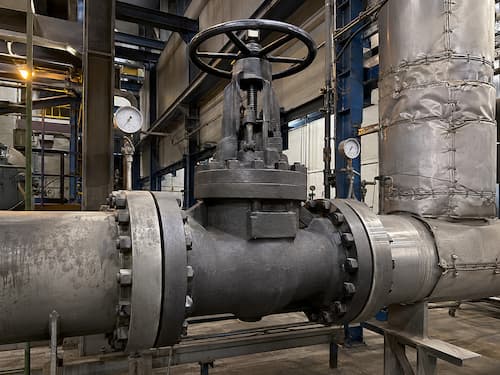

Шаровые клапаны с герметичным уплотнением выбираются, когда клапан должен работать в условиях высокого давления, высокой температуры или суровых термоциклических условий. Они особенно подходят для электростанций и паровых систем.
- Главные и вспомогательные паропроводы
- Системы питательной воды котлов
- Дренажные и вентиляционные линии высокого давления
- Высокотемпературные технологические линии электростанций
- Трубопроводы высокого давления нефтеперерабатывающих и нефтехимических предприятий
- Термальное масло и высокотемпературные инженерные системы
- Перегретый пар и вода под высоким давлением
Более широкий выбор силовых и паровых клапанов см. в нашей Решения для энергетических и паровых клапанов.

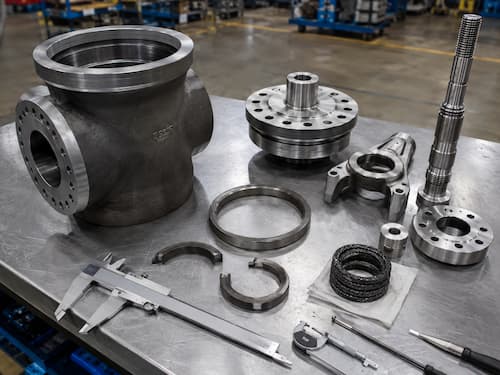

Конструкция крышки с герметичным уплотнением
Конструкция крышки с герметичным уплотнением используется для работы при высоком давлении, где внутреннее давление помогает улучшить уплотнение соединений крышки. Эту конструкцию обычно выбирают для трубопроводов пара, котлов и электростанций.
- Конструкция уплотнения крышки под давлением
- Подходит для работы под высоким давлением и высокой температурой.
- Графитовая или предусмотренная проектом герметичная прокладка
- Разработан для тяжелых условий давления и температуры.
- Подходит для фланцевых или сварных соединений трубопроводов.
Проходной клапан с герметичным уплотнением и проходной клапан с крышкой с болтовым креплением
| Товар | Шаровой клапан с герметичным уплотнением | Шаровой клапан с крышкой на болтах |
|---|---|---|
| Структура капота | Крышка с герметичным уплотнением | Крышка на болтах с уплотнительной прокладкой |
| Типичное обслуживание | Высокое давление и высокая температура | Общепромышленное обслуживание |
| Общий класс давления | Класс 600, 900, 1500, 2500 | Распространены классы давления от низкого до среднего. |
| Общие приложения | Сервис паровых, котельных, электростанций и нефтеперерабатывающих заводов | Линии воды, нефти, газа, пара и общие технологические линии |
| Фокус выбора | Номинальное давление-температура, герметичность крышки и долговечность отделки | Общее отключение, монтаж и обслуживание |
Варианты материалов и отделки
Выбор материала должен основываться на расчетном давлении, расчетной температуре, среде, коррозии, эрозии, перепаде давления и стандартах проекта. Для работы с высокотемпературным паром обычно рассматриваются материалы корпуса из легированной стали и наплавленная отделка.
| Часть | Общие параметры | Фокус выбора |
|---|---|---|
| Кузов/капот | WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющая сталь | Номинальное давление-температура и условия эксплуатации |
| Диск | 13Cr, нержавеющая сталь, легированная сталь, наплавка из стеллита | Запорные характеристики и устойчивость к эрозии |
| Кольцо сиденья | Цельное седло, сварное седло, резьбовое седло, твердосплавное седло | Требования к герметичности и долговечность уплотнения |
| Стебель | 13Cr, нержавеющая сталь, легированная сталь или материал проекта | Прочность, коррозионная стойкость и совместимость с упаковкой. |
| Упаковка | Гибкий графит, графитовая набивка, набивка с низким уровнем выбросов при необходимости | Уплотнение штока и контроль внешних утечек |
| Прокладка уплотнения под давлением | Графит, графитовый композит из нержавеющей стали или уплотнение, указанное в проекте. | Уплотнение крышки под высоким давлением и высокой температурой |
Для выбора высокотемпературного материала см. Материал клапана WC6 и WC9 гид.
Завершение подключения и эксплуатации
Запорные клапаны с герметичным уплотнением могут поставляться с концами под приварку или с фланцами в соответствии с конструкцией трубопровода и спецификациями проекта.
| Вариант | Доступная конфигурация | Примечания покупателя |
|---|---|---|
| Концевое соединение | Стыковая сварка, фланцы RF, фланцы RTJ | Подтвердите список труб, стандарт фланца, тип поверхности и требования к прокладке. |
| Ручное управление | Маховик или редуктор | Подходит для доступных клапанов и обычного ручного управления. |
| Электрическое управление | Электрический привод | Подтвердите требования к напряжению, управляющему сигналу, крутящему моменту, ходу и корпусу. |
| Пневматическое управление | Пневматический привод | Подтвердите давление подачи воздуха, положение неисправности и аксессуары. |
Тестирование и проверка
Каждый клапан может быть проверен и испытан в соответствии с применимым стандартом на клапан, заказом на поставку и спецификациями проекта. Необходимые документы должны быть подтверждены перед производством.
- Проверка материала
- Проверка размеров
- Испытание корпуса под давлением
- Проверка седла на герметичность
- Тест на заднем сиденье, где это применимо
- Проверка компонентов крышки с герметичным уплотнением
- Проверка упаковки штока
- Проверка PMI при необходимости
- Окончательный визуальный осмотр перед упаковкой
Доступные документы
- Сертификат испытаний материала / MTC
- Отчет об испытаниях под давлением
- Отчет о проверке размеров
- Отчет PMI при необходимости
- Чертеж/чертеж общего вида
- Фотографии осмотра
- Фотографии упаковки
- Поддержка сторонней проверки при необходимости
Контрольный список отбора и запроса цен
Чтобы указать правильный шаровой клапан с герметичным уплотнением, пожалуйста, укажите основные параметры проекта перед предложением.
| Размер клапана | ДН/НПС |
| Класс давления | Класс 600, 900, 1500, 2500 или рейтинг проекта |
| Расчетное давление | Максимальное расчетное давление трубопровода |
| Расчетная температура | Максимальная и минимальная расчетная температура |
| Средний | Пар, горячая вода, питательная вода котла, термомасло или другая среда. |
| Материал корпуса | WCB, WC6, WC9, C12A, F11, F22, F91 или материал проекта |
| Материал отделки | 13Cr, нержавеющая сталь, наплавка из стеллита или проектный материал |
| Концевое соединение | Сварное соединение, фланцевое RF, фланцевое RTJ или проектное соединение |
| Операция | Маховик, редуктор, электропривод или пневматический привод |
| Документы | MTC, протокол испытаний, чертеж, отчет об инспекции и упаковочные документы. |
Сопутствующие продукты и ресурсы
- Задвижка с уплотнением под давлением — для изоляции пара высокого давления, где требуется конструкция полнопроходной задвижки.
- Паровой шаровой клапан — для общего обслуживания по перекрытию пара и регулированию расхода.
- Сильфонный шаровой клапан — для применений, где контроль утечек в штоке имеет решающее значение.
- Высокотемпературные клапаны высокого давления — по выбору материала, седла и уплотнений клапана для высоких температур и высокого давления.
Часто задаваемые вопросы
Что такое шаровой клапан с герметичным уплотнением?
Шаровой клапан с герметичным уплотнением представляет собой шаровой клапан с крышкой с герметичным уплотнением. Он обычно используется в условиях высокого давления и высоких температур, где герметизация соединений крышки имеет решающее значение.
Где используются шаровые клапаны с герметичным уплотнением?
Они обычно используются в паровых, котельных, электростанциях, нефтеперерабатывающих заводах, нефтехимических, термических масляных и других технологических трубопроводах высокого давления.
В чем разница между седельным клапаном с герметичным уплотнением и седельным клапаном с крышкой на болтах?
В шаровом клапане с герметичным уплотнением используется конструкция уплотнения крышки с давлением, в то время как в шаровом клапане с крышкой на болтах в основном используется болтовое соединение и сжатие прокладки.
Какие материалы доступны?
Общие материалы включают WCB, WC6, WC9, C12A, F11, F22, F91, нержавеющую сталь и легированную сталь, указанную в проекте. Окончательный выбор зависит от давления, температуры, среды и стандартов проекта.
Могут ли шаровые клапаны с герметичным уплотнением поставляться с концами под приварку встык?
Да. В соответствии с требованиями проекта могут поставляться торцевые соединения под приварку встык, фланцевые RF и фланцевые торцевые соединения RTJ.
Какая информация необходима для котировки?
Пожалуйста, укажите размер клапана, класс давления, расчетное давление, расчетную температуру, среду, материал корпуса, материал трима, торцевое соединение, метод работы, необходимые документы и количество.
