Auf dieser Seite geht es um Konfigurationen von Kugelhähnen mit oberem Eingang und nicht um ein Modell mit fester Abmessung. Je nach Ventilgröße, Druckklasse, Medium und Projektanforderung kann das Ventil mit schwimmender Kugel- oder Zapfenkonstruktion, Weichsitz oder Metallsitz, Flansch- oder Anschweißenden, Schaltgetriebe, pneumatischem Antrieb, elektrischem Antrieb oder hydraulischem Antrieb geliefert werden. Die endgültige Auswahl sollte anhand des genehmigten Datenblatts, der Ventilzeichnung und der Inspektionsspezifikation bestätigt werden.
Wichtige Produktmerkmale
- Gehäusedesign mit Zugang von oben für Inline-Wartungszugang
- Kugel, Sitze und Spindel sind nach sicherer Druckentlastung von oben zugänglich
- Geeignet für Rohrleitungsabschnitte, bei denen eine vollständige Entfernung des Ventils schwierig ist
- Je nach Größe und Druck schwimmend gelagerte oder zapfengelagerte Konstruktion
- Wahlweise weicher Sitz oder Metallsitz, je nach Medium und Temperatur
- Flansch-, RTJ-Flansch-, Stumpfschweiß- oder projektspezifische Endverbindungen
- Manuelles Getriebe, pneumatische, elektrische oder hydraulische Betätigung verfügbar
- Sitzeinspritzung, Hohlraumentlastung, antistatische, feuersichere oder NACE-Optionen verfügbar, sofern spezifiziert und bestätigt
Produktkonfiguration
| Konfigurationselement | Gemeinsame Konfiguration | Projektoptionen |
|---|---|---|
| Ventiltyp | Kugelhahn mit Zugang von oben | Ausführung mit schwimmender Kugel oder zapfenmontiertem oberen Eingang |
| Wartungszugang | Zugang von oben durch verschraubte Motorhaube oder Abdeckung | Wartungszugang für Sitz, Kugel und Schaft je nach Ventilstruktur |
| Körperstruktur | Einteiliger oder von oben zugänglicher Körper | Guss-, Schmiede- oder projektspezifische Druckkörperausführung |
| Sitzdesign | Weicher Sitz | Metallsitz, gefederter Sitz oder Schwerlastsitz nach Überprüfung |
| Verbindung beenden | Flanschenden | RTJ-Flansch, Stumpfschweißung oder projektspezifischer Rohrleitungsanschluss |
| Betrieb | Hebel oder Getriebe | Pneumatischer, elektrischer oder hydraulischer Antrieb |
Technische Spezifikationen
| Spezifikationsartikel | Typische / verfügbare Optionen |
|---|---|
| Produkttyp | Kugelhahn mit Zugang von oben |
| Primäre Funktion | Ein-Aus-Isolierung mit Inline-Wartungszugang |
| Karosseriebau | Gehäuse mit Zugang von oben, verschraubter Motorhaube oder abnehmbarer oberer Abdeckung |
| Ballunterstützung | Schwimmende Kugel oder zapfengelagerte Kugel |
| Größenbereich | Gemäß ausgewählter Top-Entry-Ventilserie und genehmigter Zeichnung |
| Druckklasse | Klasse 150, 300, 600, 900, 1500 oder 2500, sofern dies durch das ausgewählte Design und Material unterstützt wird |
| Körpermaterial | WCB, A105, LF2, LCB, F304, F316, CF8M, Duplex, legierter Stahl oder projektspezifisches Material |
| Kugelmaterial | Edelstahl, legierter Stahl, beschichtetes Material, gepanzertes Material oder projektspezifisches Material |
| Sitzmaterial | PTFE, RPTFE, PEEK, PCTFE, Metallsitz oder projektspezifisches Sitzmaterial |
| Verbindung beenden | RF-Flansch, RTJ-Flansch, Stumpfschweißung oder projektspezifische Verbindung |
| Betrieb | Hebel, Getriebe, pneumatischer Antrieb, elektrischer Antrieb oder hydraulischer Antrieb |
| Designreferenz | API 6D, ASME B16.34 oder genehmigte Projektspezifikation, sofern zutreffend |
| Testreferenz | API 598, API 6D, EN 12266 oder genehmigte Inspektionsspezifikation, sofern zutreffend |
| Typische Medien | Öl, Erdgas, Prozessgas, chemische Medien, Wasser, Dampf und ausgewählte Industrieflüssigkeiten |
Technischer Hinweis: Veröffentlichen Sie keinen festen Größenbereich, Druckklasse, Leckageklasse, API 6D-Konformität, Brandschutzstatus, NACE-Eignung oder Metallsitzfähigkeit, es sei denn, das ausgewählte Ventilmodell, die Materialliste, das Sitzdesign und die Projektspezifikation werden bestätigt.

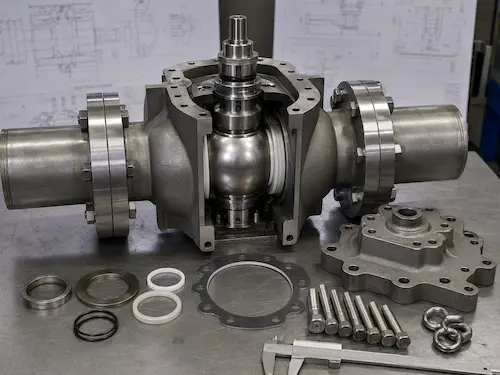

So funktioniert das Top-Entry-Design
Der Hauptvorteil eines Kugelhahns mit Zugang von oben ist der Wartungszugang von der Oberseite des Ventilkörpers. Nachdem die Rohrleitung sicher isoliert, drucklos gemacht und für die Wartung vorbereitet wurde, kann die obere Abdeckung oder das Oberteil entfernt werden, um Zugang zu internen Komponenten wie Kugel, Sitzen, Schaft und Dichtungsteilen zu erhalten.
Diese Konstruktion ist nützlich, wenn die Stillstandszeit der Rohrleitung teuer ist, schwere Ventile schwer zu entfernen sind oder die Installation von Rohrleitungen mit angeschweißten Enden den Austausch von Ventilen komplizierter macht. Allerdings erfordert die Wartung von oben immer noch den richtigen Hubraum, eine sichere Druckentlastung, qualifizierte Techniker und die richtigen Ersatzteile.

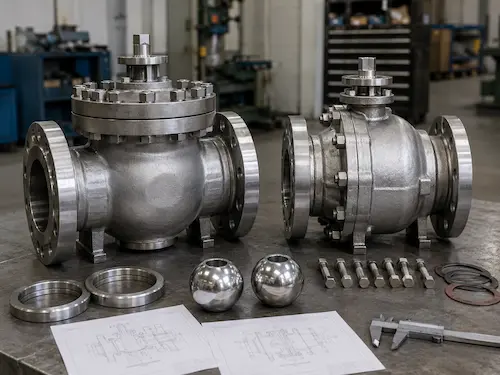

Kugelhahn mit oberem Eingang vs. Kugelhahn mit seitlichem Eingang
| Vergleichsartikel | Kugelhahn mit Zugang von oben | Kugelhahn mit seitlichem Eingang |
|---|---|---|
| Körperzugang | Der Zugang zu den Innenteilen erfolgt von oben | Karosserieteile werden in der Regel seitlich zusammengebaut |
| Wartungsmethode | Konzipiert für die Inline-Wartung nach sicherer Vorbereitung | Erfordert oft den Ausbau des Ventils oder mehr Platz für die Demontage |
| Ausfallzeit der Pipeline | Kann Ausfallzeiten reduzieren, wenn die Entfernung schwierig ist | Für die Entfernung und Neuinstallation ist möglicherweise ein längeres Herunterfahren erforderlich |
| Komplexität der Fertigung | Normalerweise komplexer und schwerer | Gemeinsame Struktur mit größerer Verfügbarkeit |
| Typische Verwendung | Kritische Pipeline-, Öl- und Gas-, Chemie- und Hochdruckisolierung | Allgemeine industrielle Isolierung und Standard-Pipeline-Service |

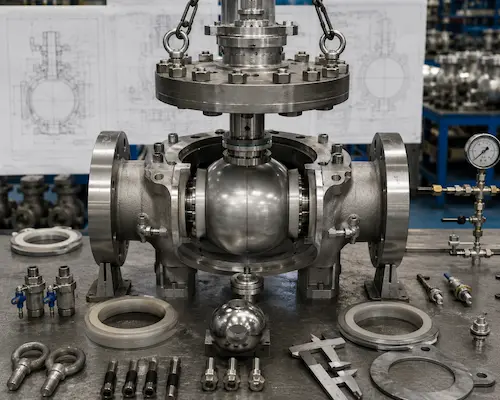

Schwimmendes vs. zapfenmontiertes Top-Entry-Design
Kugelhähne mit Obeneingang können als schwimmend gelagerte Kugelhähne oder als Zapfenhähne ausgeführt sein. Kleinere Größen und mittlere Druckklassen können eine schwimmende Kugelkonstruktion verwenden, während größere Größen und Rohrleitungsanwendungen mit höherem Druck üblicherweise eine zapfenmontierte Konstruktion erfordern, um die Sitzlast und das Betriebsdrehmoment zu reduzieren.
| Designtyp | Hauptvorteil | Typische Auswahl |
|---|---|---|
| Schwimmender Kugelhahn mit oberem Eingang | Einfachere Konstruktion für ausgewählte kleinere Größen | Allgemeine industrielle Isolierung und mäßiger Druckbetrieb |
| Kugelhahn mit Zapfeneingang von oben | Die Kugel ist mechanisch abgestützt, um das Betriebsdrehmoment zu reduzieren | Großformat-, Hochdruck- und Rohrleitungsisolationsservice |
| Metallisch dichtender Kugelhahn mit oberem Eingang | Bessere Beständigkeit gegen hohe Temperaturen, Abrieb oder schwere Beanspruchung nach Überprüfung | Dampf, verschmutzte Medien, hohe Temperaturen oder ausgewählte anspruchsvolle Anwendungen |
Überlegungen zu Sitz, Abdichtung und Wartung
Die Sitzkonstruktion ist für Kugelhähne mit Zugang von oben von entscheidender Bedeutung, da das Wartungskonzept davon abhängt, ob interne Komponenten von oben sicher zugänglich, inspiziert und ausgetauscht werden können. Für allgemeine Dichtungszwecke können weiche Sitze wie PTFE, RPTFE, PEEK oder PCTFE verwendet werden, während für höhere Temperaturen, abrasive Medien oder anspruchsvolle Einsätze Metallsitze oder gepanzerte Innengarnituren gewählt werden können.
- Weiche Sitze werden üblicherweise zur Isolierung sauberer Flüssigkeiten und Gase verwendet.
- Bei hohen Temperaturen, abrasiven Medien oder schwerem Einsatz können Metallsitze erforderlich sein.
- In ausgewählten zapfenmontierten Konfigurationen können federbelastete Sitzkonstruktionen verwendet werden.
- Bei Bedarf sollten eine Sitzinjektion, eine Notfall-Dichtungsinjektion oder eine Hohlraumentlastung spezifiziert werden.
- Ersatzsitzsätze, Dichtungssätze und Packungssätze sollten genau zum Ventilmodell und Materialumfang passen.
Für schwere Absperrdienste vergleichen Sie unsere Kugelhahn mit Metallsitz. Informationen zur Isolierung großer Pipelines finden Sie unter API 6D-Kugelhahn und Geschmiedeter Kugelhahn mit Zapfen.
Kugelhahn mit oberem Eingang im Vergleich zu vollständig geschweißtem Kugelhahn
Ein Kugelhahn mit oberem Eingang und ein vollständig verschweißter Kugelhahn lösen verschiedene Rohrleitungsprobleme. Das Top-Entry-Design konzentriert sich auf den Inline-Wartungszugang von oben. Das vollständig geschweißte Design konzentriert sich auf die Reduzierung externer Leckpfade zwischen Karosserie und Gelenken und wird häufig in der erdverlegten Gas-, Fernwärme- und Pipeline-Versorgung eingesetzt. Ein vollständig geschweißter Kugelhahn ist normalerweise nicht für den gleichen Grad an interner Demontage vor Ort vorgesehen wie ein Ventil mit oberem Eingang.
Wenn das Projekt eine kompakte Schweißkonstruktion erfordert, vergleichen Sie unsere Vollverschweißter Kugelhahn. Wenn das Projekt eine feuergeprüfte Konstruktion erfordert, prüfen Sie die Feuersicherer Kugelhahn. Weitere Strukturen sind im verfügbar Kategorie Kugelhähne.

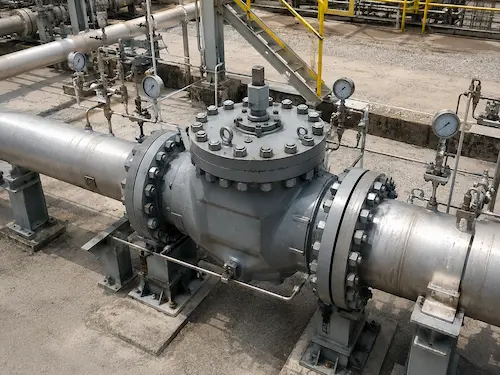

Typische Anwendungen
Kugelhähne mit Zugang von oben werden dort ausgewählt, wo Isolationszuverlässigkeit und Wartungszugang wichtig sind. Zu den allgemeinen Servicebereichen gehören:
- Isolierung von Öl- und Erdgaspipelines
- Pipeline-Blockventilstationen
- Raffinerie- und petrochemische Prozesseinheiten
- Chemische Prozessleitungen
- Kraftwerksdampf-, Wasser- und Hilfssysteme nach Wartungsüberprüfung
- Hochdruckgas- und Prozessgasleitungen
- Große Ventile, bei denen eine vollständige Entfernung schwierig ist
- Kritische Isolationspunkte, die eine geplante Inline-Wartung erfordern
- Geschweißte Rohrleitungsabschnitte, bei denen der Ausbau des Ventils kostspielig ist
Anwendungsgrenzen
- Kugelhähne mit oberem Eingang sind hauptsächlich für die Ein-Aus-Isolierung und nicht für die kontinuierliche Drosselung gedacht.
- Die Inline-Wartung erfordert weiterhin eine sichere Druckentlastung, Isolierung, Entleerung und die Genehmigung der Verfahren vor Ort.
- Für die Wartung ist über dem Ventil ausreichend vertikaler Hubraum erforderlich.
- Konstruktionen mit Einstieg von oben können schwerer und teurer sein als Standardkonstruktionen mit seitlichem Einstieg.
- Der Austausch des Sitzes von oben hängt von der genauen Ventilstruktur und dem Herstellerdesign ab.
- Brandschutz-, NACE-, emissionsarme, API 6D- oder Metallsitzanforderungen müssen vor dem Angebot angegeben werden.
- Hochtemperatur-, abrasive Medien-, Schlamm-, Sauergas-, Wasserstoff- oder Sauerstoffanwendungen erfordern eine spezielle Material- und Dichtungsprüfung.
- Betätigte Ventile mit oberem Eingang erfordern bestätigtes Drehmoment, Fehlerposition, Steuersignal und Montageschnittstelle.

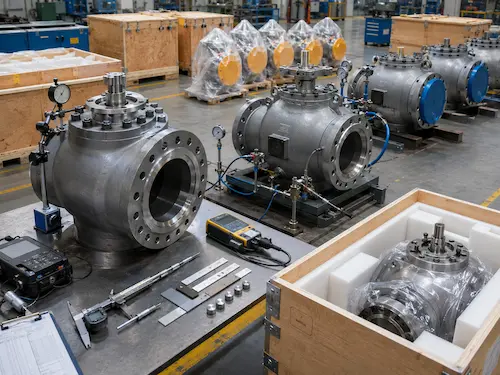

Inspektion und Dokumentation
| Inspektion / Dokument | Zweck |
|---|---|
| Materialprüfzertifikat | Bestätigt die Materialqualitäten und Schmelzzahlen druckhaltiger und benetzter Komponenten. |
| PMI | Überprüft die Chemie des Legierungsmaterials, sofern angegeben. |
| Maßprüfung | Überprüft Endverbindung, Bohrung, Baulänge oder End-zu-End-Länge, obere Abdeckung und Aktuatorschnittstelle. |
| Shell-Drucktest | Überprüft die Integrität des druckhaltigen Körpers. |
| Sitzdichtheitstest | Bestätigt die Abschaltleistung unter bestimmten Testbedingungen. |
| Betriebs-/Drehmomenttest | Überprüft den reibungslosen Betrieb und unterstützt die Getriebe- oder Aktuatordimensionierung. |
| Zugangs-/Montagekontrolle von oben | Bestätigt bei Bedarf die Abdeckungsmontage, die Dichtungsoberfläche, den Schaftzugang und die Wartungsfunktionen. |
| NTE | RT-, UT-, MT- oder PT-Inspektion, wenn die Projektanforderungen dies erfordern. |
| Feuersicher / antistatisch / NACE-Nachweis | Wird nur bereitgestellt, wenn das ausgewählte Ventilmodell und der Materialumfang die Anforderung unterstützen. |
| Endgültiges Datenbuch | Sammelt genehmigte Zeichnungen, MTCs, Testberichte, Inspektionsprotokolle und Zertifikate. |
Die Exportverpackung sollte bearbeitete Flanschflächen, Stumpfschweißschrägen, Gehäusedichtflächen, Dichtungsbereiche der oberen Abdeckung, Schaftkomponenten, Stellantriebsmontageplatten und interne Ersatzteile schützen, sofern sie geliefert werden. Große Kugelhähne mit oberem Eingang sollten je nach Ventilgröße und Transportmethode mit Hebeschutz, feuchtigkeitsbeständiger Verpackung, Rostschutzbehandlung, Flanschabdeckungen oder Schweißendenschutz, Schaumstofftrennung und verstärkten Exportkisten aus Sperrholz oder Stahlrahmen verpackt sein.
Für die Ventilauswahl erforderliche Informationen
- Ventilgröße und -menge
- Anforderungen an die Konstruktion mit schwimmender Kugel oder Zapfenmontage
- Druckklasse, Auslegungsdruck und Betriebsdruck
- Auslegungstemperatur und Betriebstemperatur
- Medienname, Zusammensetzung, Phase und Reinheit
- Materialien für Körper, Kugel, Spindel, Sitz, Packung, Dichtung und Schrauben
- Weicher Sitz, Metallsitz oder anspruchsvolle Ausstattungsanforderungen
- Flansch-, RTJ-Flansch-, Stumpfschweiß- oder projektspezifische Endverbindung
- Anforderungen an Vollbohrung, reduzierte Bohrung oder molchbare Bohrung
- Manuelles Getriebe, pneumatischer, elektrischer oder hydraulischer Betrieb
- Aktuatordrehmoment, Fehlerposition, Steuersignal und Rückmeldungsanforderung, falls automatisiert
- Feuersicher, antistatisch, NACE, emissionsarm, API 6D oder Inspektionsanforderungen durch Dritte
- Erforderliche Ersatzteile, Wartungskit und abschließendes Dokumentationspaket
FAQ
1. Was ist ein Kugelhahn mit oberem Eingang?
Bei einem Kugelhahn mit oberem Eingang handelt es sich um einen Kugelhahn mit Zugang von oben zu Innenteilen wie Kugel, Sitzen und Schaft. Es wird häufig dort eingesetzt, wo eine Inline-Wartung erforderlich ist und ein vollständiger Ausbau des Ventils aus der Rohrleitung schwierig ist.
2. Was ist der Hauptvorteil eines Kugelhahns mit oberem Eingang?
Der Hauptvorteil ist die Inline-Wartung. Nach sicherer Druckentlastung und Standortvorbereitung ist das Ventil von oben zugänglich, was dazu beiträgt, Ausfallzeiten in kritischen Rohrleitungssystemen zu reduzieren.
3. Ist ein Kugelhahn mit oberem Eingang besser als ein Kugelhahn mit seitlichem Eingang?
Nicht immer. Ein Top-Entry-Ventil ist besser, wenn eine Inline-Wartung wichtig ist, aber es ist normalerweise schwerer, komplexer und teurer. Kugelhähne mit seitlichem Eingang eignen sich weiterhin für viele Standard-Absperranwendungen.
4. Kann ein Kugelhahn mit oberem Eingang für Hochdruckanwendungen verwendet werden?
Ja, ausgewählte Kugelhähne mit oberem Eingang können für den Hochdruckbetrieb ausgelegt werden, insbesondere bei zapfenmontierter Konstruktion. Die endgültige Druckklasse hängt von Karosseriedesign, Material, Sitzstruktur, Endverbindung und Projektspezifikation ab.
5. Welche Informationen werden für ein Angebot benötigt?
Geben Sie für ein Angebot die Ventilgröße, die Druckklasse, das Medium, die Temperatur, den Endanschluss, das Gehäusematerial, das Sitzmaterial, die Schwimm- oder Zapfenkonstruktion, die Betriebsmethode und die Prüfanforderungen an und geben Sie an, ob API 6D, Brandschutz, NACE oder eine Inspektion durch Dritte erforderlich ist.
