Cette vanne doit être traitée comme une vanne d'isolement haute pression et non comme une vanne d'étranglement. Il est couramment examiné pour les conduites de vapeur principales, l'isolation de l'eau d'alimentation des chaudières, les conduites auxiliaires des centrales électriques, les systèmes haute pression des raffineries et les canalisations de traitement à haute température où des performances d'arrêt et d'étanchéité du chapeau fiables sont importantes.
Conçu pour un arrêt haute pression, pas un étranglement continu
Un robinet-vanne à joint de pression est principalement sélectionné pour une isolation complètement ouverte ou complètement fermée. Il n’est pas destiné au service de limitation continue. Lorsqu'un robinet-vanne fonctionne en position partiellement ouverte sous une chute de pression élevée, les surfaces du coin et du siège peuvent subir des vibrations, un tréfilage, une érosion ou des performances d'étanchéité instables.
Pour les conduites de vapeur ou de traitement à haute pression, cette distinction est importante. Si le service nécessite une régulation de débit continue, une vanne de régulation ou une vanne à soupape doit être envisagée à la place. Si le service nécessite une isolation haute pression avec une faible résistance au débit en position complètement ouverte, un robinet-vanne à joint de pression peut être un choix approprié après avoir confirmé la pression, la température, le fluide et la norme réelle du projet.

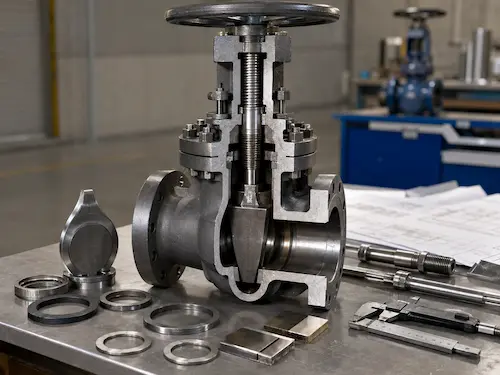

Comment fonctionne le capot à joint sous pression
Le chapeau à joint de pression est la caractéristique principale de cette vanne. Dans une vanne à chapeau boulonné, le joint du chapeau est comprimé principalement par un boulonnage externe. Dans une vanne à joint sous pression, l'agencement d'étanchéité du chapeau est conçu de telle sorte que la pression interne contribue à charger la zone d'étanchéité.
À mesure que la pression interne augmente, le joint d'étanchéité à pression est activé contre les surfaces d'étanchéité du chapeau et du corps. Cette conception est couramment utilisée dans les services à haute pression car la force d'étanchéité peut augmenter avec la pression de la conduite lorsque la vanne est correctement fabriquée et assemblée.
Le système d’étanchéité à pression doit être sélectionné et assemblé avec soin. Les détails importants incluent le matériau du joint, la finition de la surface d'étanchéité du chapeau, la géométrie de la cavité du corps, l'état de la bague d'étanchéité, le chargement des boulons, la compatibilité des matériaux et l'inspection avant expédition.
Quelles pièces sont les plus importantes dans un robinet-vanne à joint de pression ?
Pour un robinet-vanne à joint de pression, les acheteurs ne doivent pas se limiter à la taille et à la classe de pression de la vanne. La structure d'étanchéité, la conception des cales, le matériau du siège et la disposition de la tige affectent directement la fiabilité du service.
| Pièce clé | Pourquoi c'est important | Ce que les acheteurs doivent confirmer |
|---|---|---|
| Capot à joint de pression | Assure l’étanchéité du chapeau sous une pression interne élevée | Structure du joint de pression, matériau du joint et qualité de l'assemblage |
| Cale / Disque | Commande l'arrêt entre les deux surfaces d'assise | Cale flexible, cale solide ou conception de cale spécifiée par le projet |
| Anneaux de siège | Prévoir une surface d'étanchéité pour la cale | Conception de siège soudé, fileté ou intégré selon la construction de la vanne |
| Tige | Transfère le mouvement du volant, de l’engrenage ou de l’actionneur à la cale | Conception de la tige montante, matériau, état du filetage et exigences en matière de siège arrière |
| Matériau du corps | Doit correspondre aux conditions de pression, de température et du milieu | Acier au carbone, acier allié, acier inoxydable ou matériau spécifié par le projet |
| Terminer la connexion | Détermine la méthode d'installation et la compatibilité de la tuyauterie | Norme de connexion à souder bout à bout, à brides ou spécifique à une classe de pression |

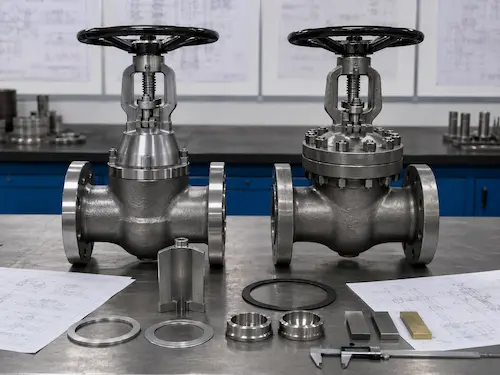

Vanne à vanne à joint sous pression vs vanne à chapeau boulonné
Les robinets-vannes à joint de pression et les robinets-vannes à chapeau boulonné sont tous deux utilisés pour l'isolation des canalisations, mais leurs concepts d'étanchéité du chapeau sont différents. La conception du joint de pression est généralement revue pour les applications à pression plus élevée, tandis que les vannes à chapeau boulonné sont courantes dans de nombreux services industriels généraux.
| Question de sélection | Vanne à vanne à joint de pression | Vanne à guillotine à chapeau boulonné |
|---|---|---|
| Où est-il habituellement envisagé ? | Vapeur haute pression, centrale électrique et lignes de traitement à haute température | Service général d’isolation industrielle dans des limites de pression-température appropriées |
| Comment est scellé le capot ? | La pression interne aide à dynamiser le joint d'étanchéité à pression | Le joint du capot est comprimé principalement par boulonnage |
| Quelle est la principale préoccupation en matière de sélection ? | Joint d'étanchéité à pression, surface d'étanchéité du chapeau, matériau haute pression et qualité d'assemblage | Joint de chapeau, chargement des boulons, joint corps-chapeau et état général d'étanchéité |
| Quelles applications conviennent le mieux ? | Vapeur de centrale électrique, chaudière, eau haute pression et service pression-température sévère | Isolation de l'eau, du pétrole, du gaz, de la vapeur et des procédés généraux lorsque la conception du chapeau boulonné est adaptée |
Pour la sélection et les normes générales des vannes à vanne, consultez notre Guide des vannes à vanne API 600. Pour d'autres produits de vannes à vanne, visitez le Catégorie de vannes à vanne.

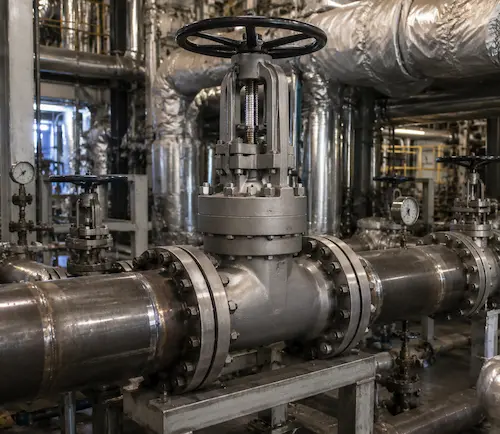

Où les robinets-vannes à joint sous pression sont couramment sélectionnés
Les robinets-vannes à joint de pression sont normalement sélectionnés lorsque la pression, la température et la fiabilité d'arrêt sont plus importantes qu'un fonctionnement ou un étranglement fréquent. Les domaines d'examen typiques comprennent :
- Conduites principales d'isolation de vapeur
- Sortie de chaudière et systèmes de vapeur haute pression
- Conduites auxiliaires de vapeur et d'eau de centrale électrique
- Isolation de l'eau d'alimentation de chaudière haute pression
- Pipelines de traitement haute pression pour raffinerie
- Service de pétrole, de gaz ou de processus à haute température après examen des matériaux
- Service de production d’électricité et d’isolation de centrales thermiques
- Systèmes industriels nécessitant une construction de chapeau à joint sous pression
Pour les applications de vannes de centrales à vapeur et électriques, consultez notre Vannes de centrale électrique et Solutions de vannes d'alimentation et de vapeur.
Sélection du corps, de la cale, du siège et de la tige
Un robinet-vanne à joint de pression doit être adapté aux conditions de service réelles. Le matériau du corps doit être sélectionné en fonction de la pression-température et du fluide. Les matériaux de la cale et du siège doivent être révisés en fonction des exigences d'arrêt, de la température, des cycles thermiques et du risque d'usure.
- Corps en acier au carbone : communément examinés pour un service approprié de vapeur, d’eau, d’huile et de haute pression générale dans les limites applicables.
- Corps en acier allié : souvent examiné pour le service de vapeur à haute température et de centrale électrique où un matériau en alliage est requis par le projet.
- Corps en acier inoxydable : examiné pour un service corrosif ou propre sélectionné où un matériau inoxydable est requis.
- Surfaces d'étanchéité à surface dure : peut être révisé pour des températures élevées ou un service d’arrêt exigeant.
- Conception de tige montante : aide à indiquer la position de la vanne et est courant pour le service des vannes industrielles.
- Fonctionnement par engrenage ou actionneur : peut être utilisé pour des exigences de taille plus grande, de couple plus élevé ou de fonctionnement à distance.
Ne présumez pas qu’un seul matériau convient à toutes les conditions de vapeur haute pression. La température de la vapeur, la classe de pression, le cycle de fonctionnement, la norme applicable et les spécifications du client doivent être confirmées avant la sélection finale.
Exigences de dérivation, de vidange et d'égalisation
Certains robinets-vannes haute pression peuvent nécessiter des dispositifs de dérivation, de vidange ou d'égalisation en fonction de la taille, de la différence de pression, des conditions de démarrage et de la procédure de fonctionnement. Ces options doivent être confirmées lors du devis, notamment pour les applications vapeur de grande taille ou haute pression.
- Vanne de dérivation : peut être révisé pour réduire la différence de pression avant d’ouvrir la vanne principale.
- Raccordement à l'évacuation : peut être nécessaire pour l’élimination des condensats, les tests ou le fonctionnement du système.
- Raccordement de ventilation : peut être spécifié pour les exigences de libération de pression ou de procédure du système.
- Réducteur ou actionneur : peut être nécessaire lorsque le couple de fonctionnement manuel est élevé.
Ces accessoires ne doivent pas être ajoutés avec désinvolture. Ils doivent correspondre à la fiche technique du projet, à la conception de la tuyauterie et à la procédure d'exploitation de l'usine.
Erreurs de sélection courantes
Les robinets-vannes à joint de pression sont souvent utilisés dans des services exigeants. Une mauvaise spécification peut entraîner des fuites, des difficultés de fonctionnement ou une durée de vie raccourcie. Les erreurs courantes incluent :
- Sélection de la vanne uniquement par taille nominale et classe de pression sans vérifier la température.
- Utilisation d'un robinet-vanne pour un étranglement continu sous forte chute de pression.
- Ignorer le matériau du corps requis pour le service de vapeur à haute température.
- Ne pas confirmer les exigences de dérivation ou d'égalisation pour les grandes vannes haute pression.
- Confondre le robinet-vanne à chapeau boulonné avec le robinet-vanne à joint de pression.
- Ignorer les exigences de couple de l'actionneur ou de la boîte de vitesses.
- Ne confirme pas la connexion des extrémités, les dimensions face à face ou la norme de soudage.
- En supposant une classe de fuite, un revêtement dur ou une exigence NACE sans confirmation du projet.
L'approche de devis la plus sûre consiste à confirmer les données du processus, la norme de tuyauterie, les exigences en matière de matériaux et les exigences d'inspection avant de sélectionner la configuration finale de la vanne.
Quand cette vanne doit-elle être examinée attentivement
Un robinet-vanne à joint de pression est solide pour une isolation haute pression, mais certaines conditions nécessitent un examen supplémentaire :
- Fonctionnement fréquent ou cycle rapide
- Étranglement continu ou fonctionnement partiellement ouvert
- Pression différentielle élevée lors de l'ouverture
- Cyclisme thermique sévère ou changement rapide de température
- Vapeur sale, tartre, particules solides ou milieux érosifs
- Service corrosif nécessitant un alliage spécial ou un matériau inoxydable
- Fonctionnement automatisé avec exigence de couple élevée
- Service critique nécessitant une inspection par un tiers ou une documentation de test spéciale
Ne revendiquez pas l'adéquation universelle aux hautes températures, l'absence de fuite, le fonctionnement sans entretien ou la conformité aux normes sans correspondre aux spécifications réelles du projet.

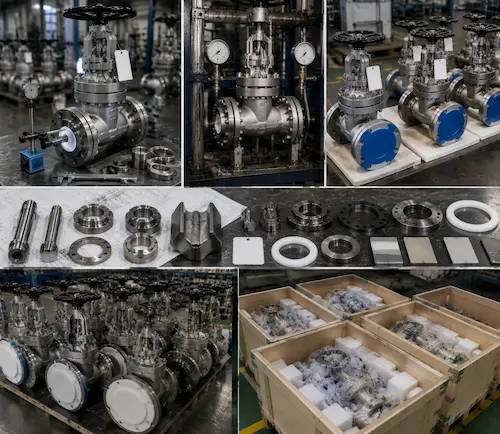

Objectif d'inspection avant expédition
Pour les robinets-vannes à joint de pression, l'inspection doit se concentrer sur les pièces contenant de la pression, la structure d'étanchéité du chapeau, le contact coin-siège, le fonctionnement de la tige et les tests de pression finaux.
- Vérifiez les certificats de matériaux du corps, du chapeau, de la cale, du siège et de la tige si nécessaire.
- Inspectez la zone du chapeau du joint de pression et l’état de l’assemblage du joint.
- Vérifiez les surfaces d'étanchéité des cales et des sièges pour connaître l'état de surface et l'état de contact.
- Vérifiez le mouvement d’ouverture et de fermeture de la vanne sur toute la course.
- Confirmez le test de pression de la coque et le test d'étanchéité du siège conformément au plan d'inspection approuvé.
- Vérifiez les dimensions des connexions d’extrémité, les extrémités à souder ou les dimensions des brides.
- Confirmez les accessoires de dérivation, de vidange, d'évent, d'engrenage ou d'actionneur lorsque cela est spécifié.
- Vérifiez la plaque signalétique, le marquage, le revêtement, l'emballage et la protection à l'exportation avant expédition.
L'emballage d'exportation doit protéger les faces des brides, les extrémités soudées bout à bout, les filetages de tige, le volant, la boîte de vitesses, l'actionneur et les surfaces d'étanchéité. Les grands robinets-vannes à joint de pression doivent être correctement soutenus à l'intérieur de caisses en bois renforcées pour réduire les vibrations du transport et les dommages au revêtement.
Ce que les acheteurs doivent confirmer avant la demande d'offre
Pour proposer correctement un robinet-vanne à joint de pression, les informations suivantes doivent être confirmées avant la sélection :
- Taille et quantité de vanne
- Fluide : vapeur, eau, huile, gaz ou fluide de procédé
- Pression de service et pression de conception
- Température de fonctionnement et température de conception
- Classe de pression ou norme de tuyauterie applicable
- Exigences en matière de matériau du corps : acier au carbone, acier allié, acier inoxydable ou nuance spécifiée
- Exigences en matière de matériau de cale, de siège et de tige si spécifié
- Connexion d'extrémité : connexion soudée bout à bout, à bride ou spécifique au projet
- Méthode de fonctionnement : volant, engrenage, actionneur électrique ou actionneur pneumatique
- Exigence de dérivation, de vidange, de ventilation ou d'égalisation
- Norme d'inspection et d'essai requise
- Certificat de matériau, rapport d'essai ou exigence d'inspection par un tiers
- Exigences particulières telles que NACE, essai d'impact à basse température ou peinture spéciale le cas échéant
FAQ
A quoi sert un robinet-vanne à joint de pression ?
Un robinet-vanne à joint sous pression est utilisé pour le service d'arrêt à haute pression dans les systèmes de canalisations industrielles à vapeur, de chaudière, de centrale électrique, de pétrole, de gaz et à haute température.
En quoi un robinet-vanne à joint de pression est-il différent d'un robinet-vanne à chapeau boulonné ?
Un robinet-vanne à joint de pression utilise la pression interne pour aider à dynamiser la zone d'étanchéité du chapeau. Un robinet-vanne à chapeau boulonné repose principalement sur le boulonnage pour comprimer le joint du chapeau.
Un robinet-vanne à joint de pression peut-il être utilisé pour l'étranglement ?
Il n’est pas recommandé pour une limitation continue. Un robinet-vanne doit normalement être utilisé en position complètement ouverte ou complètement fermée. Pour la régulation du débit, un robinet à soupape ou une vanne de régulation doit être envisagé.
Où les robinets-vannes à joint de pression sont-ils généralement installés ?
Ils sont couramment examinés pour les conduites de vapeur principales, les systèmes de chaudières, l'isolation de l'eau d'alimentation haute pression, les conduites auxiliaires des centrales électriques et les canalisations de traitement haute pression.
Quelles informations sont nécessaires pour un devis ?
Pour un devis, indiquez la taille de la vanne, la quantité, le fluide, la pression, la température, la classe de pression, le matériau du corps, le raccordement d'extrémité, la méthode de fonctionnement, les exigences de dérivation ou de vidange, les normes d'essai et les exigences en matière de documentation.
