Les vannes utilisées dans l'industrie du ciment doivent résister à la poussière, à la poudre abrasive, aux températures élevées, aux vibrations, aux cycles fréquents et aux accès difficiles pour la maintenance. Une vanne qui fonctionne dans l'eau propre ou dans les services publics généraux peut tomber en panne rapidement dans le clinker, la poussière de four, la farine crue, les cendres volantes, le lisier, l'eau de refroidissement ou les conduites de transport pneumatique. Le bon choix de vannes améliore la disponibilité de l’usine, l’efficacité de la manutention et la sécurité des travailleurs.
Pourquoi les cimenteries sont dures avec les vannes
La production de ciment comprend le concassage, le broyage, le fonctionnement du four, le refroidissement du clinker, la collecte des poussières, le transport pneumatique et le conditionnement. Les vannes peuvent traiter de la poudre sèche, des solides abrasifs, des gaz chauds, de l'eau, de l'air comprimé, du carburant, des boues ou des produits chimiques. Chaque domaine crée un risque d’échec différent.
Les problèmes les plus courants sont l'usure du siège, l'érosion du disque, l'accumulation de matériaux, la surcharge de l'actionneur, les fuites, les dommages à la garniture de tige et une mauvaise fermeture causée par l'accumulation de poussière. Pour une logique de dépannage générale, comparez ces symptômes avec analyse des problèmes courants de vannes.
9 meilleurs conseils de sélection de vannes pour le service de l'industrie du ciment
1. Faites correspondre le type de vanne à la forme du matériau
La poudre sèche, la boue, l'eau de refroidissement et les gaz chauds ne doivent pas utiliser la même conception de vanne. Les vannes à guillotine, les vannes papillon, les vannes à bille, les vannes coulissantes et les clapets anti-retour répondent chacun à des tâches différentes.
2. Donner la priorité à la résistance à l’abrasion

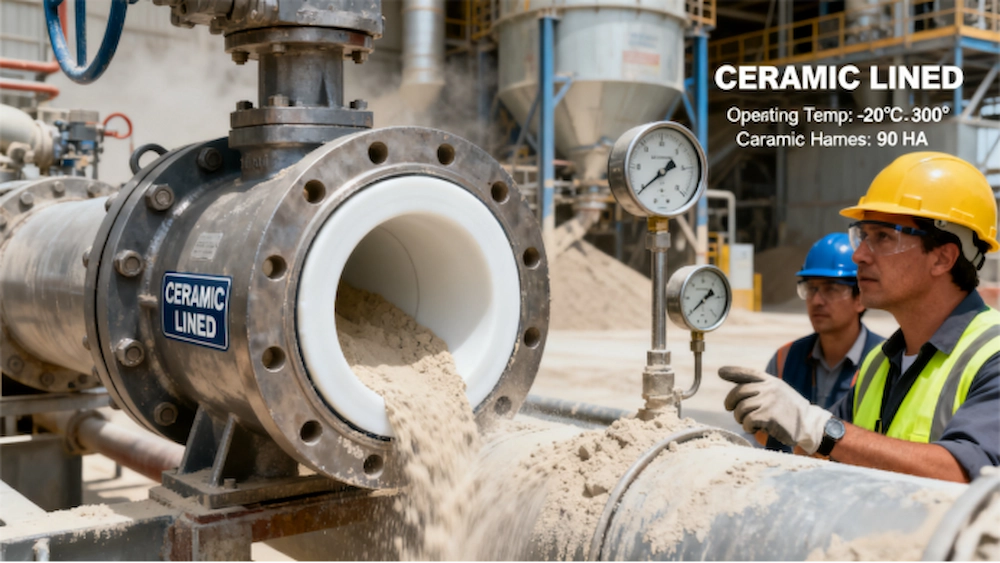

La poussière de ciment abrasive et les particules de clinker peuvent user rapidement les sièges et les surfaces d'étanchéité. Une garniture durcie, un revêtement en céramique, des manchons remplaçables ou des sièges résistants à l'usure peuvent être nécessaires.
3. Vérifiez le risque d’accumulation de poussière
De la poussière peut s'accumuler autour du disque, du siège et de la potence. Les modèles comportant des poches ou des cavités étroites peuvent ne pas se fermer en service de vrac sec.
4. Confirmer la plage de température
Les zones de four, de refroidisseur de clinker et de gaz chauds peuvent nécessiter des matériaux de corps, des garnitures et des sièges à haute température. La température doit être vérifiée avec la pression nominale et les limites du matériau.
5. Protégez les actionneurs de la poussière et des vibrations
L'automatisation peut améliorer le contrôle, mais les actionneurs nécessitent une protection contre la poussière, des caractéristiques de boîtier, des marges de couple correctes et un espace de maintenance accessible.
6. Utilisez des attentes d'étanchéité correctes
Certaines vannes de service de ciment sont utilisées pour l'isolement, d'autres pour la dérivation ou l'étranglement du débit. Les attentes en matière de fuite de siège doivent correspondre au service.
7. Planifier l'accès à la maintenance
Les vannes installées en hauteur sur les convoyeurs, les silos ou les dépoussiéreurs doivent avoir un accès sûr pour l'inspection et le remplacement.
8. Vérifiez la vitesse de transport pneumatique
La poudre à grande vitesse peut éroder les composants internes des valves. La géométrie de la valve doit réduire les points d'impact lorsque cela est possible.

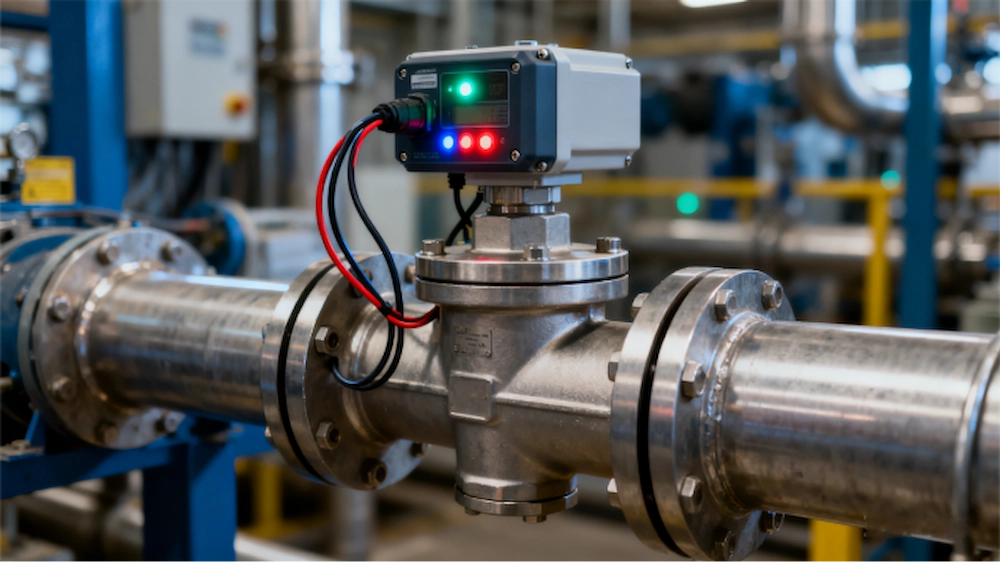

9. Examiner l'automatisation et la surveillance
Le retour de position, la surveillance du couple et les enregistrements de maintenance préventive aident à éviter les arrêts imprévus.
Applications courantes des vannes dans les cimenteries
| Zone de l'usine | Exigence de vanne |
|---|---|
| Transport pneumatique | Résistance à l'abrasion, étanchéité à la poussière et actionnement fiable |
| Eau de refroidissement | Résistance à la corrosion et arrêt stable |
| Collecte de poussière | Faible fuite et résistance à l’accumulation de poudre |
| Systèmes de combustible et de brûleur | Isolation fiable et conformité en matière de sécurité |
| Bouillie ou lavage | Compatibilité des matériaux et résistance à l'érosion |
Sélection des matériaux et des sièges
Les matériaux de la carrosserie et des garnitures doivent être sélectionnés en fonction de l'abrasion, de la température, de la corrosion et de l'intervalle d'entretien. Les modèles en fonte ductile, en acier au carbone, en acier inoxydable, en alliage trempé, à revêtement en caoutchouc et en céramique peuvent tous apparaître dans différentes zones de l'usine. Utilisez la même pensée structurée que le guide de sélection des matériaux de vanne.
Pour le contexte de l'industrie, le Association du ciment Portland constitue un point de référence utile, tandis que les spécifications finales des vannes doivent être basées sur les conditions de traitement de l'usine et les normes d'équipement.
Liste de contrôle de la demande de prix pour les vannes d'usine de ciment
- Matière manipulée : poudre, boue, gaz, eau ou carburant
- Taille des particules et abrasivité
- Température et pression
- Classe de fuite requise ou attente d’étanchéité
- Fonctionnement manuel ou actionné
- Fréquence des cycles
- Orientation d'installation et accès
- Matériau requis pour la carrosserie, le siège et les garnitures
- Exigences en matière de protection contre la poussière et de boîtier
Si la ligne manipule des produits chimiques ou des additifs corrosifs, comparez le service avec matériaux de vanne anticorrosion pour le traitement chimique.
FAQ
Quelles vannes sont couramment utilisées dans les cimenteries ?
Les vannes papillon, les vannes à guillotine, les vannes à bille, les vannes coulissantes, les clapets anti-retour et les vannes de régulation sont couramment utilisées en fonction du domaine de processus.
Pourquoi les vannes des cimenteries s’usent-elles rapidement ?
La poudre abrasive, l'accumulation de poussière, les températures élevées, les vibrations et les cycles fréquents peuvent user les sièges, les disques, les tiges et les actionneurs.
Les vannes papillon standards sont-elles adaptées aux poussières de ciment ?
Uniquement lorsque la conception, le siège et le matériau correspondent aux conditions de poussière et d'abrasion. Les vannes à usage général peuvent tomber en panne rapidement en service de vrac sec.
Quand les cimenteries doivent-elles utiliser des vannes actionnées ?
Les vannes actionnées sont utiles pour le fonctionnement à distance, les cycles fréquents, les verrouillages de sécurité et l'automatisation des processus.
Quelles informations sont nécessaires pour proposer des vannes pour l’industrie du ciment ?
Les fournisseurs ont besoin de fluides, de taille de particules, de température, de pression, de fréquence de cycle, de fonction de vanne, de matériaux et d'actionneurs.
