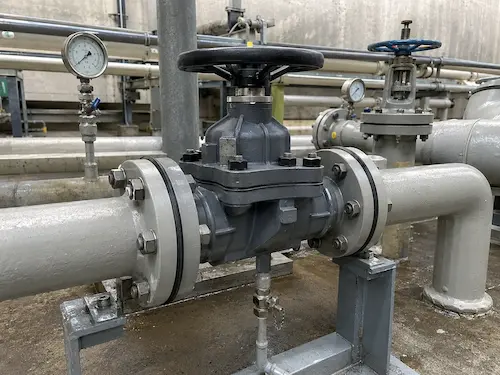

يستخدم هذا الصمام بشكل شائع في المعالجة الكيميائية، ومعالجة المياه، ومياه الصرف الصحي، والخطوط المساعدة للتعدين، والأسمدة، ونقل الأحماض والقلويات، وأنظمة مياه البحر وغيرها من الخدمات حيث يجب التحكم في تآكل الجسم المعدني أو تلوث الوسائط. يجب اختيار مادة البطانة والحجاب الحاجز الصحيحة وفقًا للتركيز المتوسط ودرجة الحرارة والضغط ومحتوى المواد الصلبة ودورة التشغيل.
ميزات المنتج الرئيسية
- تحمي البطانة المطاطية جسم الصمام من الوسائط المسببة للتآكل أو الكاشطة
- يعمل تصميم ختم الحجاب الحاجز على عزل الجذع وغطاء المحرك عن سائل العملية
- مناسبة لوسائط الملاط المسببة للتآكل أو الملوثة أو اللزجة أو المختارة
- نوع السد أو النوع المستقيم متاح وفقًا لحالة الخدمة
- خيارات عجلة يدوية أو مشغل هوائي أو مشغل كهربائي
- EPDM أو المطاط الطبيعي أو NBR أو النيوبرين أو البوتيل أو خيارات البطانة الخاصة بالمشروع
- وصلة ذات حواف أو ملولبة أو خاصة بالمشروع وفقًا للطراز المحدد
- مناسبة للمعالجة الكيميائية ومعالجة المياه ومياه الصرف الصحي وأنظمة المرافق الصناعية
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام الحجاب الحاجز مبطن بالمطاط | نوع السد أو النوع المستقيم |
| الوظيفة الرئيسية | الاغلاق وعزل وسائل الإعلام | خدمة الملاط المسببة للتآكل أو الملوثة أو المختارة |
| مادة الجسم | جسم من الحديد الزهر أو حديد الدكتايل أو الفولاذ الكربوني مع بطانة مطاطية | الفولاذ المقاوم للصدأ أو مادة الجسم المحددة للمشروع |
| مادة البطانة | EPDM، المطاط الطبيعي أو NBR | النيوبرين أو البوتيل أو بطانة مطاطية خاصة حسب الوسط |
| مادة الحجاب الحاجز | EPDM أو NBR أو المطاط الطبيعي | مادة عازلة مدعومة بـ PTFE أو خاصة عند الاقتضاء |
| العملية | عجلة يدوية | مشغل هوائي، مشغل كهربائي أو ملحق ردود فعل الموضع |
| نهاية الاتصال | اتصال ذو حواف | اتصال مترابط أو خاص بالمشروع عند الحاجة |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام الحجاب الحاجز مبطن بالمطاط |
| تصميم الصمام | نوع السد، النوع المستقيم أو تصميم صمام الحجاب الحاجز الخاص بالمشروع |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة والرسم المعتمد |
| تصنيف الضغط | وفقًا لتصميم الجسم ومواد البطانة ومواد الحجاب الحاجز ومواصفات المشروع |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ أو المواد المحددة للمشروع |
| خيارات البطانة | EPDM، المطاط الطبيعي، NBR، النيوبرين، البوتيل أو بطانة مطاطية مختارة |
| خيارات الحجاب الحاجز | الحجاب الحاجز المطاطي أو الحجاب الحاجز المقوى أو مادة الحجاب الحاجز المختارة |
| العملية | التشغيل اليدوي أو الهوائي أو الكهربائي |
| وسائل الإعلام النموذجية | المحلول الكيميائي ومياه الصرف الصحي ومياه البحر والأحماض والقلويات والطين والسوائل الملوثة بعد مراجعة المواد |
| مرجع الاختبار | وفقًا لمواصفات الفحص المعتمدة ومعيار المنتج المحدد حيثما ينطبق ذلك |
ملاحظة فنية: لا تنشر مطالبات الضغط الثابت أو درجة الحرارة أو التوافق الكيميائي أو مدة الخدمة حتى يتم تأكيد الوسط والتركيز ودرجة الحرارة ومحتوى المواد الصلبة ومواد البطانة ومواد الحجاب الحاجز.
كيف يعمل صمام الحجاب الحاجز المبطن بالمطاط
يستخدم صمام الحجاب الحاجز حاجزًا مرنًا للضغط على مقعد جسم الصمام أو السد لإيقاف التدفق. عندما تقوم العجلة اليدوية أو المحرك بتحريك الضاغط إلى الأسفل، يغلق الحجاب الحاجز في منطقة الختم. عندما يرتفع الضاغط، ينفتح الحجاب الحاجز ويسمح بالتدفق عبر جسم الصمام.
في صمام الحجاب الحاجز المبطن بالمطاط، يتصل وسط العملية بالبطانة المطاطية والحجاب الحاجز بدلاً من الاتصال المباشر بالجسم المعدني ومنطقة الجذع. وهذا يجعل الصمام مفيدًا للوسائط المسببة للتآكل أو الملوثة حيث تكون حماية الجسم وعزل الوسائط أمرًا مهمًا.
نوع السد مقابل صمام الحجاب الحاجز المستقيم
| نوع التصميم | الميزة الرئيسية | الاستخدام النموذجي |
|---|---|---|
| صمام الحجاب الحاجز من نوع السد | سفر قصير للحجاب الحاجز وتحكم جيد في الختم | خدمة الجرعات الكيميائية ومعالجة المياه والسوائل المسببة للتآكل وخدمة العزل العام |
| صمام الحجاب الحاجز المباشر | مسار تدفق أكثر استقامة ومعالجة أفضل للوسائط اللزجة أو الشبيهة بالملاط | مياه الصرف الصحي والطين والوسائط الملوثة وخطوط المعالجة ذات المحتوى العالي من المواد الصلبة بعد المراجعة |
صمام الحجاب الحاجز المبطن بالمطاط مقابل الصمامات المبطنة بالمطاط الأخرى
تختلف صمامات الحجاب الحاجز المبطنة بالمطاط عن صمامات الفراشة المبطنة بالمطاط، والصمامات الكروية المبطنة بالمطاط، وصمامات بوابة السكين المبطنة بالمطاط. يتم اختيار صمام الحجاب الحاجز عندما يكون من المهم عزل الجذع وحماية الجسم والفصل النظيف بين منطقة الوسط وغطاء المحرك. غالبًا ما يتم اختيار صمام الفراشة لإغلاق خطوط الأنابيب المدمجة. يعد صمام بوابة السكين أكثر شيوعًا لتصريف الملاط الثقيل ومعالجة المواد الصلبة الكبيرة.
للتعرف على خيارات الصمامات المبطنة ذات الصلة، قم بمراجعة فئة الصمامات المبطنة بالمطاط, صمام كروي مبطن بالمطاط، و صمام فراشة ذو حواف مبطنة بالمطاط.
التطبيقات النموذجية
- خطوط أنابيب المعالجة الكيميائية
- خطوط نقل الأحماض والقلويات بعد مراجعة توافق المواد
- أنظمة معالجة المياه والصرف الصحي
- خدمة مياه البحر والمحلول الملحي
- الخطوط المساعدة لتصنيع الأسمدة والفوسفات
- التعدين الملاط والمخلفات خطوط الأنابيب المساعدة بعد مراجعة التآكل
- عزل الوسائط الملوثة
- خطوط العمليات الصناعية التي تتطلب عزل الجذع
للحصول على إرشادات حول اختيار الصمام الكيميائي، راجع الصمامات الصناعية للمعالجة الكيميائية. لاختيار خطوط الأنابيب الحمضية والقلوية، انظر صمامات مقاومة للتآكل لخطوط أنابيب الأحماض والقلويات.
حدود التطبيق
- لا يُنصح باستخدامه لخدمة البخار ذي درجة الحرارة العالية ما لم تتم الموافقة على الغشاء ومواد البطانة المحددة بشكل خاص.
- غير مناسب لخدمة الضغط العالي الشديد الذي يتجاوز حد تصميم الصمام المحدد.
- لا يُنصح باستخدامه مع الجزيئات الحادة شديدة الكشط التي قد تؤدي إلى قطع الحجاب الحاجز أو إتلافه.
- قد يؤدي الاختناق المستمر تحت فرق الضغط العالي إلى تقليل عمر الحجاب الحاجز.
- يجب التأكد من التوافق الكيميائي قبل الاختيار.
- تتطلب خدمة التفريغ مراجعة خاصة لالتصاق البطانة وهيكل الصمام.
- تعتمد فترات استبدال الحجاب الحاجز على الوسط وتردد الدورة ودرجة الحرارة وظروف الضغط.
- قد يؤدي الاختيار الخاطئ لمواد البطانة إلى التورم أو التشقق أو التصلب أو الفشل المبكر.
التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد مادة الجسم المحتوية على الضغط عند الحاجة. |
| فحص البطانة | التحقق من تغطية البطانة المطاطية وحالة الترابط والعيوب السطحية ومخاطر المعادن المكشوفة. |
| فحص الحجاب الحاجز | التحقق من مادة الحجاب الحاجز والتعزيز وحالة السطح ومنطقة الختم. |
| التفتيش الأبعاد | التحقق من الأبعاد وجهاً لوجه، وحفر الشفة، وحجم الاتصال، وعلامات الجسم. |
| اختبار ضغط القشرة | يتحقق من سلامة الجسم المحتوي على الضغط في ظل ظروف الاختبار المتفق عليها. |
| اختبار تسرب المقعد | التحقق من أداء الإغلاق وفقًا لمتطلبات الفحص المتفق عليها. |
| اختبار وظيفي | التحقق من تشغيل العجلة اليدوية، وحركة المشغل، وحركة الحجاب الحاجز، واستجابة الإغلاق. |
| كتاب البيانات النهائية | يجمع الرسومات والشهادات وسجلات التفتيش وتقارير اختبار الضغط ومستندات التعبئة. |
يجب أن تحمي عبوات التصدير وجوه الحافة وحواف البطانة المطاطية وأسطح إغلاق الحجاب الحاجز والعجلة اليدوية ومنطقة تركيب المحرك وأسطح التوصيل الآلية. يمكن تعبئة الصمامات بأغطية شفة، وتغليف مقاوم للرطوبة، وفصل الرغوة، وحالات من الخشب الرقائقي المقوى وفقًا للحجم وطريقة الشحن.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- اسم الوسيط وتركيزه وتركيبه الكيميائي
- محتوى المواد الصلبة وحجم الجسيمات ومستوى التآكل
- ضغط التشغيل والضغط التصميمي
- درجة حرارة التشغيل ودرجة حرارة التصميم
- مادة البطانة المطلوبة ومواد الحجاب الحاجز إذا تم تحديدها
- نوع السد أو تفضيل النوع المباشر
- معيار الاتصال ومتطلبات وجها لوجه
- متطلبات التشغيل اليدوية أو الهوائية أو الكهربائية
- موقف التثبيت ومتطلبات اتجاه التدفق
- متطلبات الاختبار والتوثيق والتفتيش من طرف ثالث
الأسئلة الشائعة
ما هو صمام الحجاب الحاجز المبطن بالمطاط المستخدم؟
يتم استخدام صمام الحجاب الحاجز المبطن بالمطاط للإغلاق وعزل الوسائط في خدمة خطوط أنابيب الملاط المسببة للتآكل أو الملوثة أو المحددة حيث يحتاج جسم الصمام ومنطقة الجذع إلى الحماية من وسط العملية.
ما هي ميزة صمام الحجاب الحاجز؟
يفصل الحجاب الحاجز وسط العملية عن غطاء المحرك ومنطقة الجذع. وهذا يساعد على تقليل مخاطر التلوث ويحمي آلية التشغيل من الوسائط المسببة للتآكل أو القذرة.
ما هو الفرق بين نوع السد وصمام الحجاب الحاجز من النوع المستقيم؟
يحتوي صمام الحجاب الحاجز من نوع السد على هدار مانع للتسرب مرتفع ومسافة أقصر للحجاب الحاجز. يتميز النوع المستقيم بمسار تدفق أكثر استقامة، وغالبًا ما يتم أخذه في الاعتبار بالنسبة للوسائط اللزجة أو الملوثة أو الشبيهة بالملاط بعد المراجعة.
ما هي مادة البطانة المطاطية التي يجب اختيارها؟
يجب اختيار مادة التبطين وفقاً للوسط والتركيز ودرجة الحرارة والضغط ومحتوى المواد الصلبة. يمكن اختيار EPDM أو المطاط الطبيعي أو NBR أو النيوبرين أو البوتيل أو مواد أخرى لتطبيقات مختلفة.
هل يمكن استخدام صمامات الحجاب الحاجز المبطنة بالمطاط للاختناق؟
ويمكن استخدامها لضبط التدفق المحدود في بعض الخدمات، ولكن الاختناق المستمر تحت الضغط التفاضلي العالي يمكن أن يؤدي إلى تقصير عمر الحجاب الحاجز. يجب مراجعة صمام التحكم من أجل خدمة التنظيم المطلوبة.
